设置停止条件

通常，基于残差值和监视量指定停止条件，而不是安排分析运行一组迭代将非常有用。 对于该模拟，定义一个停止条件，用其检查多孔区域压降监视器是否已达到一个稳态值。

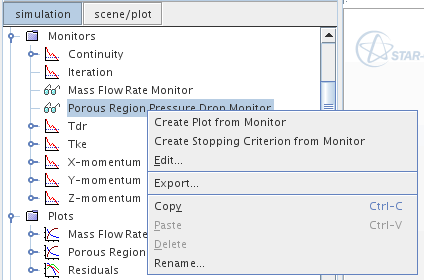

  1. 右键单击监视器 > 多孔区域压降监视器节点，然后选择根据监视器创建停止条件。
    停止条件节点中出现一个名为多孔区域压降监视器条件的新节点。

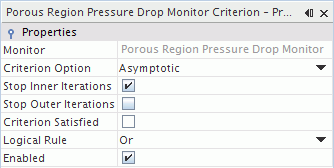

  2. 选择多孔区域压降监视器条件，然后将条件选项更改为渐进。

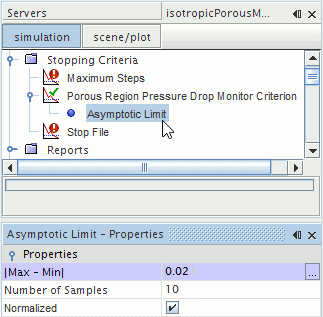

  3. 选择渐近极限节点。 确保归一化复选框被激活，并将|最大 - 最小|更改为 0.02

运行该分析，直至多孔区域压降监视器中的变化达到 10 次连续迭代小于 0.02 Pa 的范围。 由于上游交界面的压力预计量为 100 Pa ，只有在求解几乎达到收敛的时候才会出现这种情况。
