设置边界条件和数值

壁面、出口和对称边界的默认边界条件全都合适，因此仅需要更改入口边界。

使用以下步骤：
  1. 选择区域 > 流体 > 边界 > 入口 > 物理条件 > 湍流指定节点，并将方法设置为 K + Epsilon。
  2. 选择物理值 > 湍流耗散率节点并将值设置为 0.07 m^2/s^3。
  3. 同样，将入口处的湍动能更改为 0.024 J/kg。

使用名为 inlet.xy 的文本文件，为入口处的速度分配一个抛物线分布。 在可以将这些数据用作边界条件之前，必须将其作为表导入。

  1. 打开工具节点。
  2. 右键单击表节点，然后选择新建表 > 文件表。
  3. 在打开对话框中，导航至已下载教程文件的 incompressibleFlow 文件夹，然后选择文件 inlet.xy。
  4. 单击打开。
    现在，数据将存储在名为入口的表中。

要将数据分配为入口速度幅值边界条件：

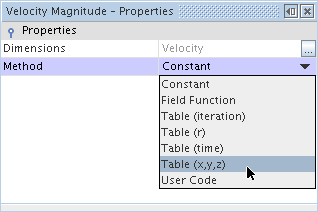

  1. 选择区域 > 流体 > 边界 > 入口 > 物理值 > 速度幅值节点，然后将方法设置为表 (x,y,z)。

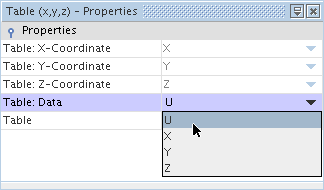

  2. 选择速度幅值 > 表 (x,y,z) 节点，然后将表设置为入口，并将表：数据设置为 U。
