将零部件分配给新区域

将几何零部件分配给区域。入口和出口表面已经在 3D-CAD 中重命名，并且被自动分配给独立的边界。

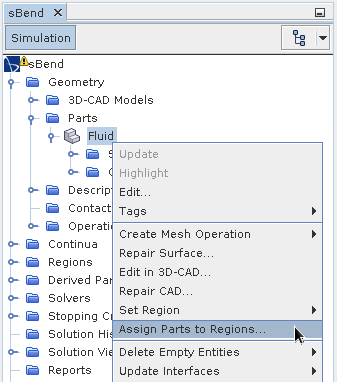

  1. 右键单击零部件 > 流体节点，然后选择将零部件分配给区域。

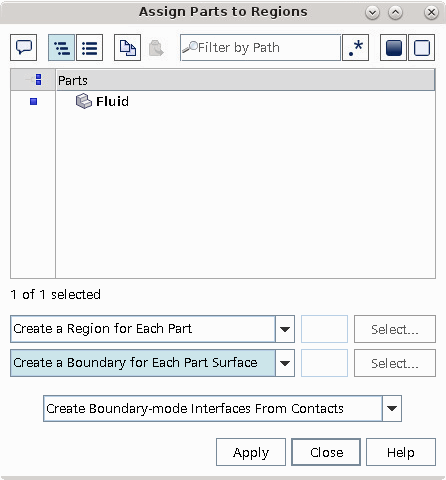

  2. 在将零部件分配给区域对话框中：
    • 将区域模式（顶部下拉列表）设置为为每个零部件创建一个区域。
    • 将边界模式（中间下拉列表）设为为每个零部件表面创建一个边界。

  3. 单击应用，然后单击关闭。

此时将创建一个新区域，并且边界定义了入口、出口和主要流体体积。

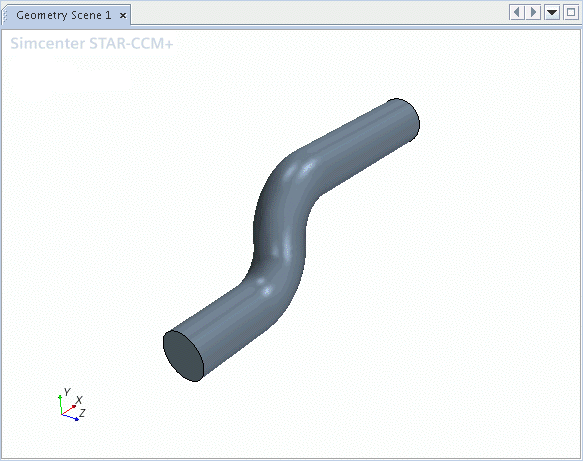

  1. 创建几何场景。在图形窗口中使用鼠标旋转模型，以设置如下所示的视图。
  2. 展开区域 > 流体 > 边界节点，然后选择每个边界节点，以确保它们已经正确指定。
