直接旋转运动

对于规定的旋转，可以选择将旋转单独添加到区域的不同部分。如果有多个部件指派给区域，则可以对部件进行子分组，并为每个子组定义一个旋转。此功能适用于多个具有相同物理值但旋转值不同的部件。一个示例是模板化整车模拟，包含具有不同转速的四个车轮。

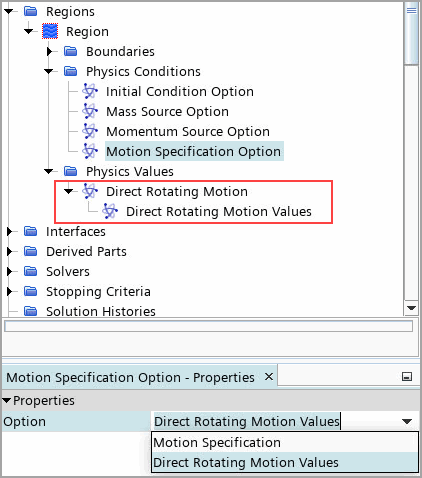

  1. 要定义区域的直接旋转，选择区域 > [区域] > 物理条件 > 运动指定选项，然后将选项设为直接旋转运动值。
    相应节点显示在物理值下：


  2. 选择物理值 > 直接旋转运动 > 直接旋转运动值节点，然后设置属性以指定旋转。
  3. 要激活旋转的部件子组：

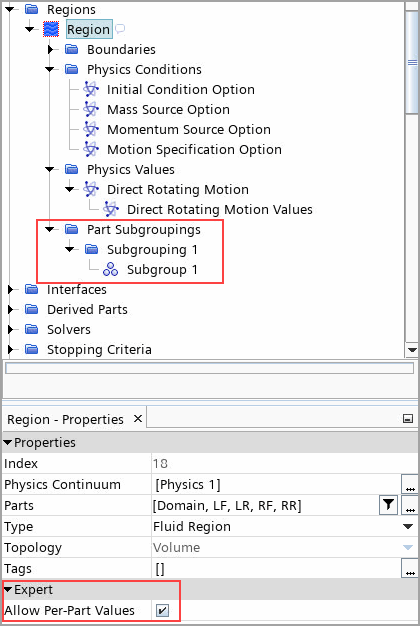

    1. 选择区域 > [区域]节点，然后激活允许每个部件值。
      部件子分组节点出现在具有预定义子分组 1 的模拟树（子组和预定义子组 1 的集合）中。另请参见：按子组应用物理量。


    2. 要添加其他子组，右键单击部件子分组 > 子分组 1 节点，然后选择新建。
    3. 选择子分组 1 > [子组]节点，然后在对象中给旋转值相同的部件分组。
    4. 要为每个子组指定一个旋转，选择物理值 > 直接旋转运动节点，然后激活根据部件子组指定。
      现有子组将自动添加到根据部件子组 节点 > 直接旋转运动。
    5. 选择直接旋转运动 > 根据部件子组 > [子组] > 直接旋转运动值，然后设置属性以指定此子组的旋转。
直接旋转运动当前不兼容：
模型 边界 交界面 区域
  • 伴随
  • 气动声学
  • 固体应力
  • 固体能量
  • 谐波平衡流
  • 粘性流
  • 粘性多相
  • 拉格朗日多相
  • 具有非反射选项的压力出口

    请参见非反射选项。

  • 具有非反射选项的滞止入口
  • 挡板
  • 风机入口
  • 风机出口
  • 液膜
  • 混合平面入口
  • 混合平面出口
  • 多孔挡板
  • 热网络
 交界面类型 交界面拓扑
  • 颗粒区域
  • 壳区域
  • 挡板
  • 风机
  • 液膜
  • 混合平面
  • 多孔挡板
  • 热网络

有关更多详细信息，请参考。
  • 重复

有关更多详细信息，请参考重复交界面拓扑。
