执行光谱分析
使用快速傅立叶变换，您可以将声压定义为每个点接收器的频率的函数。
要执行光谱分析：
-

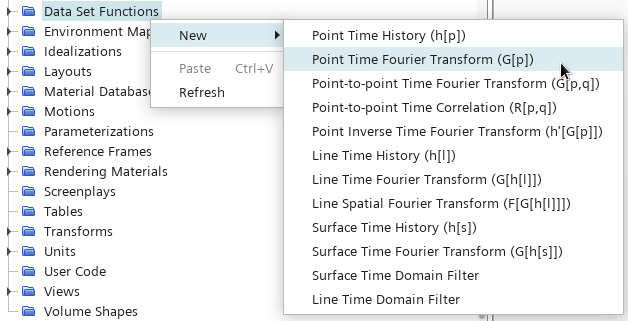

右键单击节点，然后选择。
-
选择 G(p) 1 节点，然后设置下列属性：
属性 值 开始时间 0.02 s 截断时间 0.0533 s 振幅函数 声压级 分析块 2 重叠因数 0.5 窗口函数 Hann - 右键单击 节点，然后选择。
- 将节点重新命名为衍生后部监视器。
-

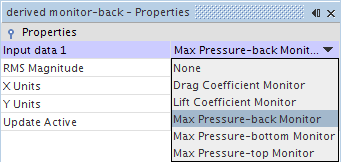

选择衍生后部监视器节点，然后将输入数据 1 设为。
- 右键单击 节点，然后第二次选择。
- 将项重新命名为衍生底部监视器。
- 选择衍生底部监视器节点，然后将输入数据 1 设为。
- 右键单击 节点，并第三次选择。
- 将项重新命名为衍生顶部监视器。
-
选择衍生顶部监视器节点，然后将输入数据 1 设为。
- 对于每个衍生监视器节点，激活更新可用属性。

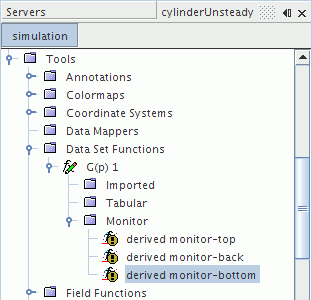

- 将 节点重新命名为 FFT-SPL。
您现在可以将衍生监视器节点添加至监视器绘图。
- 右键单击节点并选择。
- 将 节点重命名为监视器绘图 - SPL。
- 右键单击节点，然后选择添加数据。
-

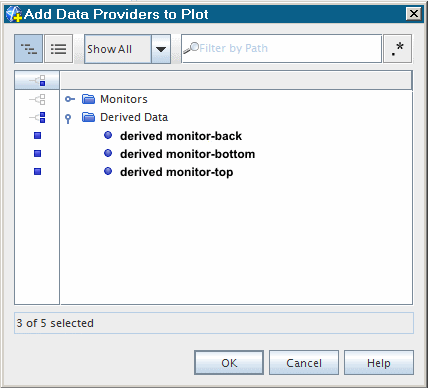

在将数据提供方添加至绘图对话框中，展开衍生数据节点，然后选择以下内容：
- 衍生后部监视器
- 衍生底部监视器
- 衍生顶部监视器
-
选择节点，然后设置以下属性：
属性 值 对数 激活 最小值 10 最大值 20000 - 选择节点，然后将标题设为频率 (Hz)。
- 选择节点，然后将标题设为声压级 (dB)。

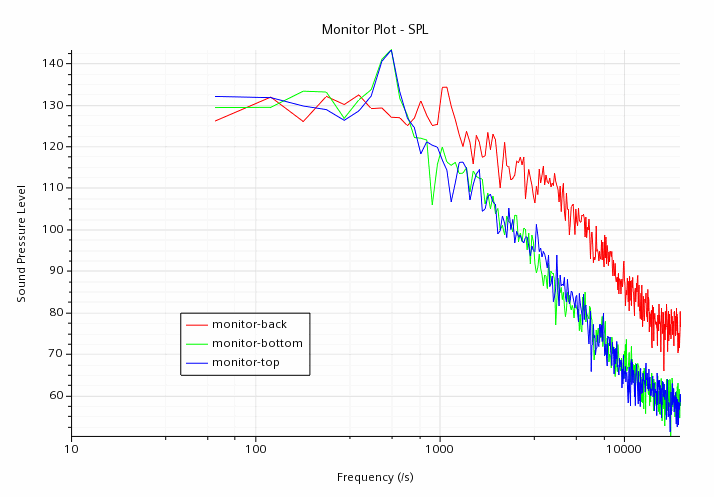

显示如下所示的场景。
上面的监视器绘图中有两个峰值：一个是顶部和底部探头的 500 Hz（升力模式），一个是后部探头的 1000 Hz（曳力模式）。
- 选择，输入 cylinderUnsteady_FFT.sim 作为文件名，然后单击保存。
