可视化平均速度

创建显示标量场景平均速度值的监视器。

  1. 右键单击监视器节点，然后选择新建监视器 > 场平均值。
    现在将场平均值 1 添加至模拟树。
  2. 选择场平均值 1 节点，然后设置以下属性：
    属性 设置
    场函数 速度幅值
    部件 区域 > 体 1
  3. 选择场平均值 1 > 时间步频率节点，然后将开始时间步设置为 800。

创建标量场景以显示平均速度场：

  1. 复制场景 > 速度节点，然后将其粘贴至场景节点。
  2. 将副本重命名为平均速度幅值。
  3. 右键单击平均速度值节点，然后选择打开。

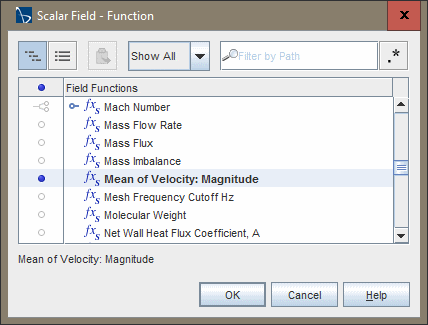

  4. 选择标量 1 > 标量场节点，然后将函数设为速度平均值：幅值。
