创建线探针
创建线探针以采样压力时间历程。
- 创建几何场景。
- 右键单击 并选择从记录的部件创建静态 CAE 模型。
-
右键单击节点并选择。
创建线探针窗口出现。
- 单击输入部件下的选择按钮，然后在对话框中激活。
- 单击确定。
-
在创建线探针对话框中，设置以下属性：

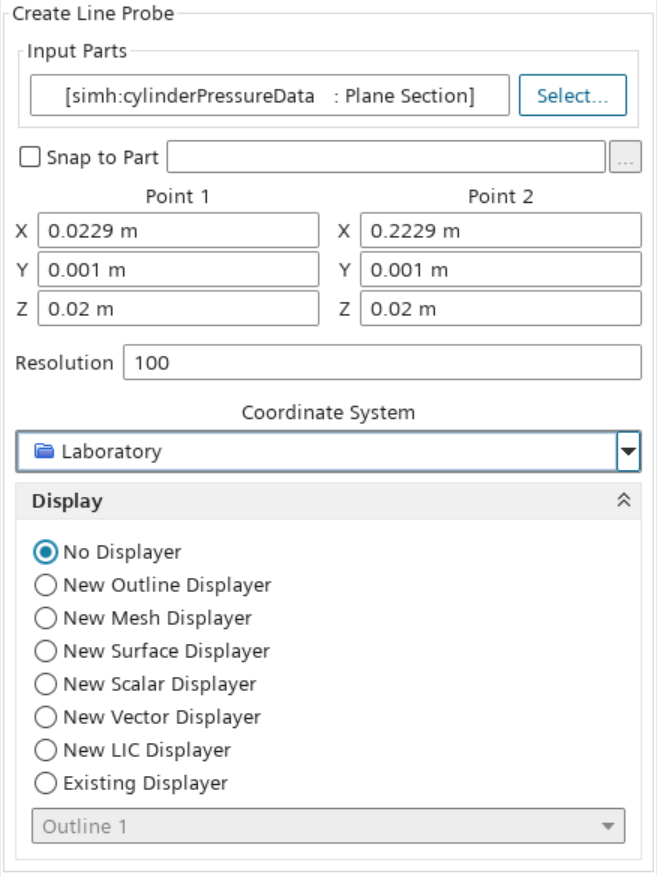

属性 设置 点 1 [0.0229, 0.001, 0.02] m, m, m 点 2 [0.2229, 0.001, 0.02] m, m, m 分辨率 100 显示 没有显示器 创建线探测窗口如下所示。
- 单击创建，然后单击关闭。
