速度值轮廓

创建标量场景以在平面截面上显示速度幅值轮廓。

使用以下步骤：
  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 将标量场景 1 节点重命名为速度。
  3. 选择轮廓 1 节点，然后激活表面。
  4. 选择轮廓 1 > 零部件节点，然后将零部件设为区域 > 体 1 > 边界 > Cylinderwall(圆柱体壁面)。
  5. 选择标量 1 节点，然后将轮廓样式设为平滑填充。
  6. 选择标量 1 > 零部件节点，然后将零部件设为衍生零部件 > 平面截面。
  7. 选择标量 1 > 标量场节点，单击函数右侧，然后从列表中选择速度 > 幅值。
  8. 将最大值设置为 75。
  9. 将剪切设置为关闭。

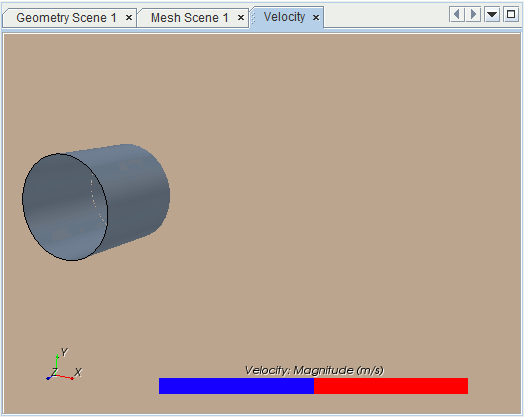

  10. 按上述说明，使用鼠标按钮调整视图角度，缩放并定位场景，如下所示。


  11. 存储当前视图。单击 （保存-恢复-选择视图）按钮并选择存储当前视图。
