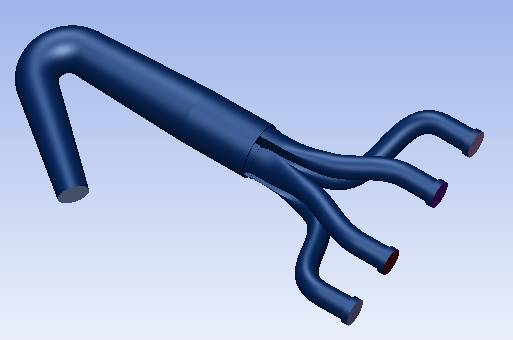

本案例演示利用Fluent Meshing生成汽车排气歧管内流场计算网格。包含实体几何导入、流体域抽取、面网格生成以及体网格生成的全过程。

1

启动Fluent Meshing

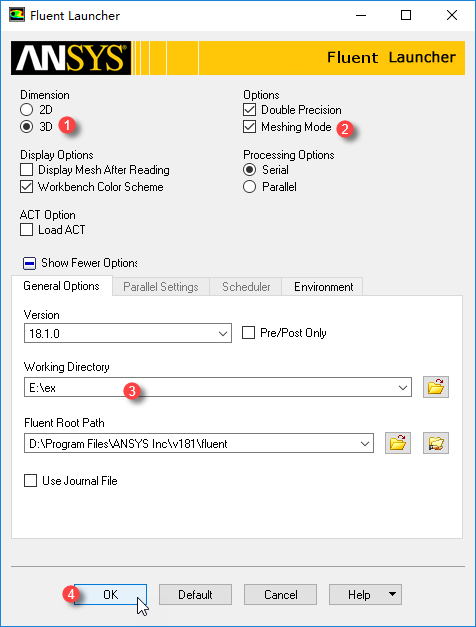

• 启动Fluent

• 启动界面中选择Dimension为3D，选择Options为Meshing Mode

• 其他参数保持默认，点击OK按钮进入Fluent Meshing

2

导入几何

本案例几何为igs格式，采用导入形式加载。

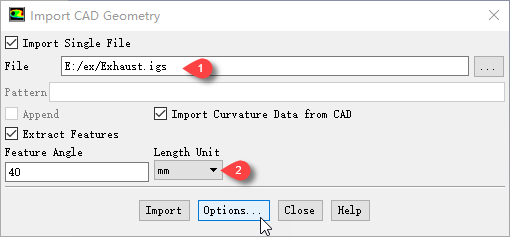

• 选择菜单File → Import → CAD…，在弹出的文件选择对话框中选择几何文件Exhaust.igs

• 选择Length Unit为mm

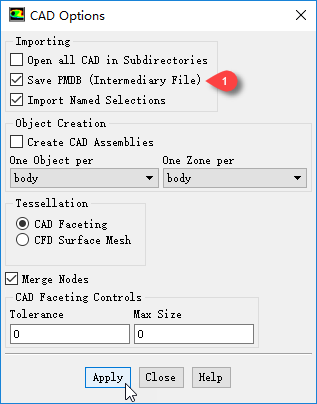

• 选择Options…按钮打开选项设置对话框，激活选项Save PMDB，点击Apply按钮及Close按钮

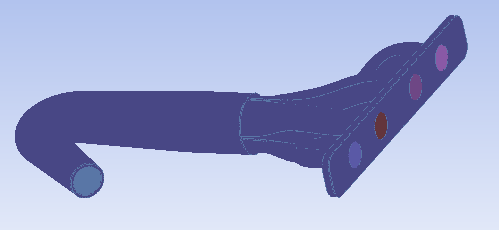

这里的partbody面是重复面，需要将其删除掉。

8

创建进出口面

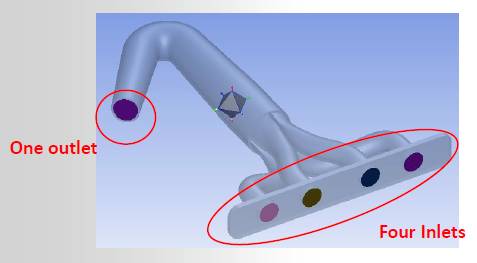

计算域中包含4个入口和1个出口。

• 选择工具栏按钮Object Selection Filter，并在图形窗口中右键选中几何体

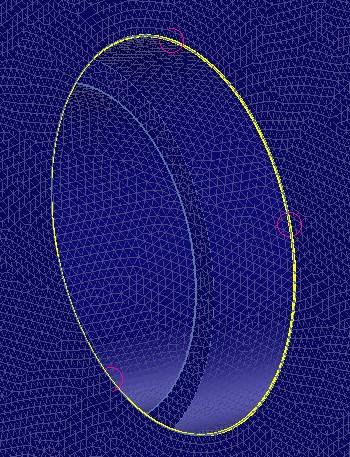

• 选择工具栏按钮Loop Create Toolbar，并选择边界面上的节点，当节点能过程封闭面时

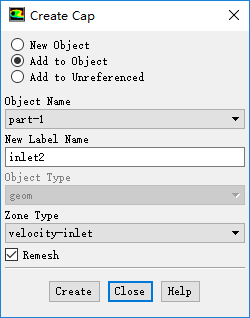

• 选择按钮Create Patch，弹出对话框进行如下图所示设置，点击Create按钮创建边界面

• 相同方式创建其他所有边界面

9

检测网格

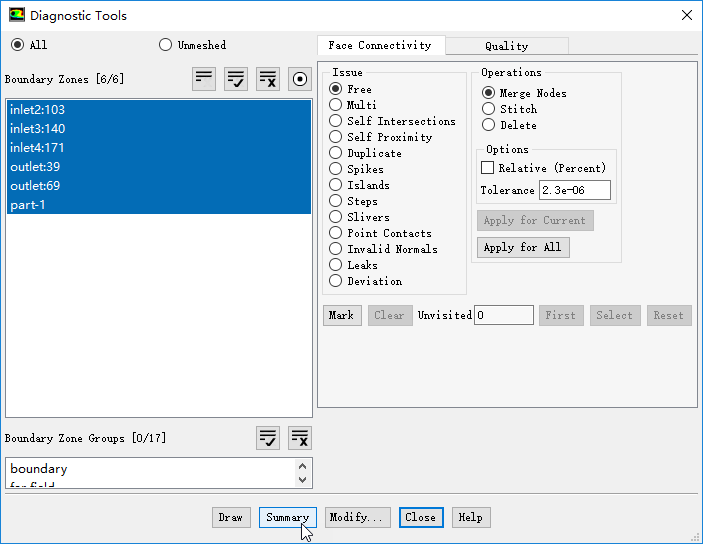

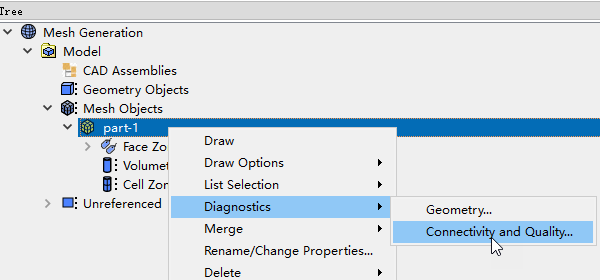

• 如下图所示选择菜单

• 点击Summary按钮查看网格情况

显示信息如下图所示。

存在multi-face以及最大歪斜率过大，需要进行处理。

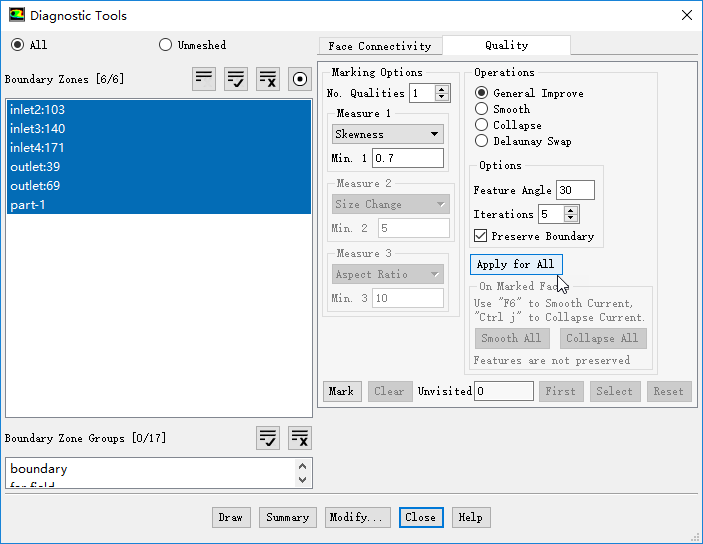

• 按下图所示设置，点击Apply for All按钮

经过处理后网格最大歪斜率为0.69，符合要求。

10

创建材料点

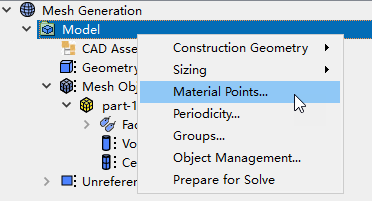

• 右键选择节点Model，选择菜单项Material Points…

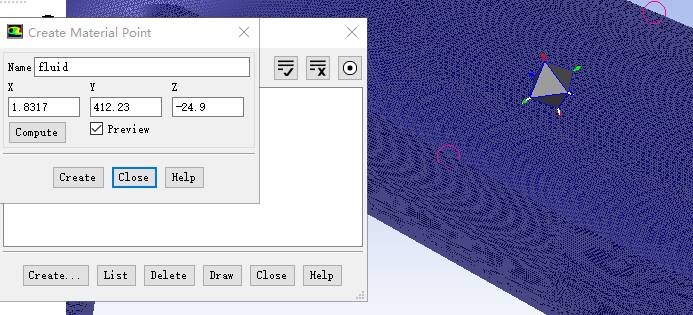

• 创建一个位于体积中间的点，如下图所示

11

生成计算域

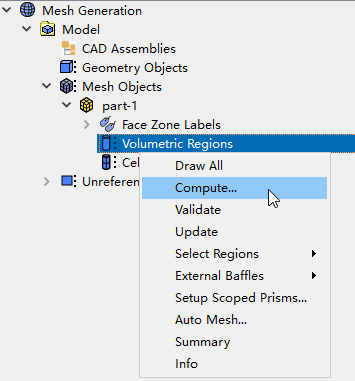

• 右键选择模型树节点Volumetric Regions，点击菜单项Compute…弹出设置对话框

• 弹出的对话框中选中fluid列表项，点击OK按钮创建区域

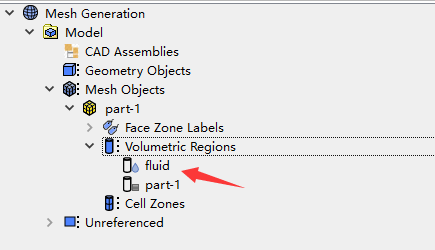

模型树节点Volumetric Regions下多了两个节点，如下图所示，为fluid及part-1

单独显示fluid，如下图所示。

此即为要创建的计算域。

12

生成体网格

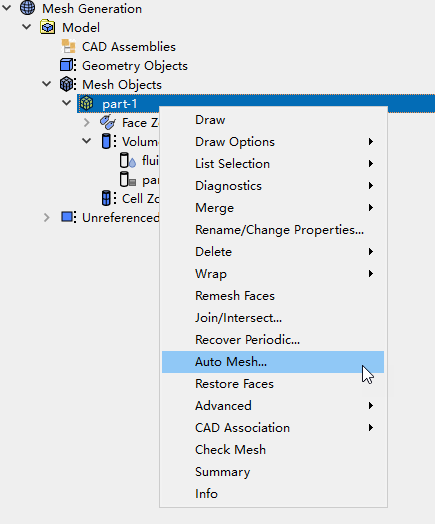

• 如下图所示操作

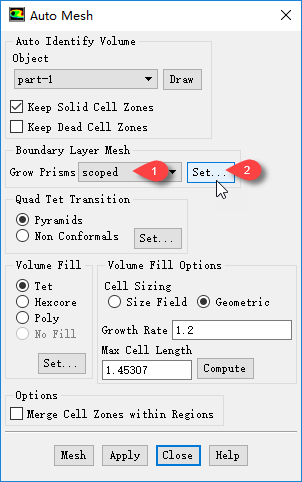

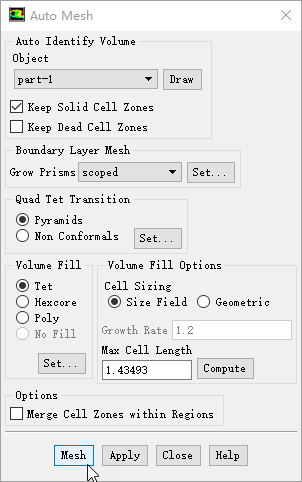

• 选择Grow Prisms为scoped，点击Set…按钮进行设置

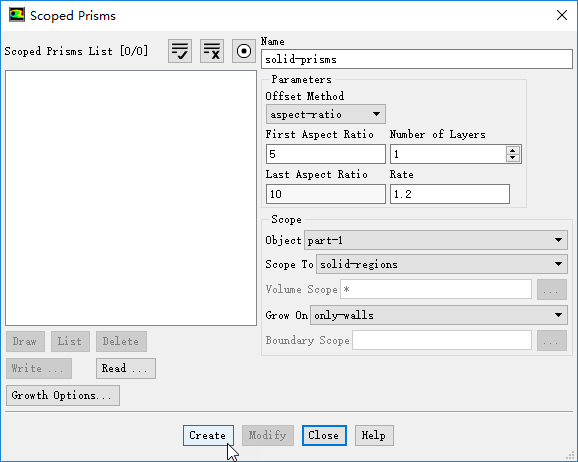

按下图所示创建一个固体边界层设置。

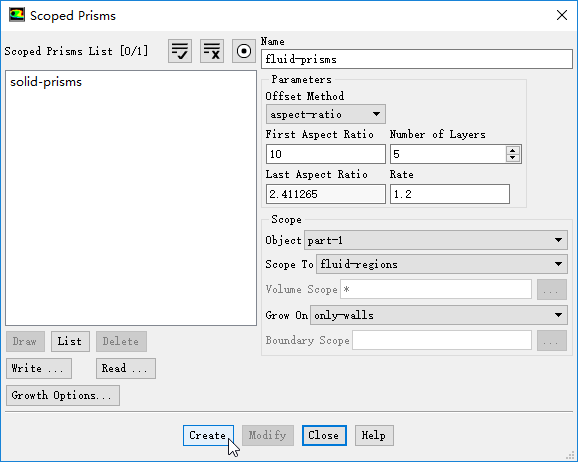

按下图所示创建一个流体边界层参数。

• 关闭对话框返回Auto Mesh对话框中

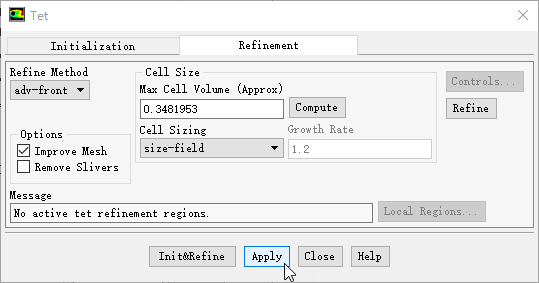

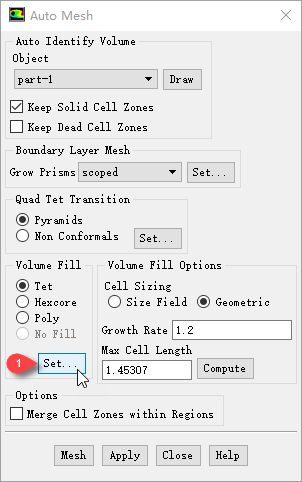

• 按下图所示选项设置，点击Set按钮弹出设置对话框

对话框中按下图所示设置。

• 点击Apply及Close按钮返回auto mesh对话框

• 点击Mesh按钮生成体网格

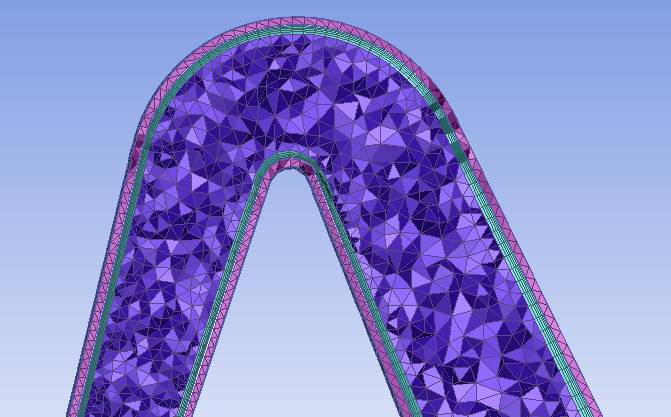

这里生成了流体和固体网格，以及边界层网格。局部如下图所示。

13

提高网格质量

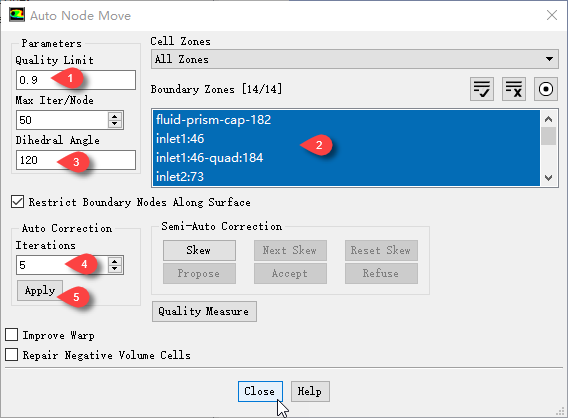

• 选择菜单Mesh → Tools → Auto Node Move弹出设置对话框

• 按下图所示进行设置，点击Apply按钮进行操作

此时查看网格信息，如下图所示。

网格最大歪斜率为0.7025，基本满足要求。

14

查看网格剖面

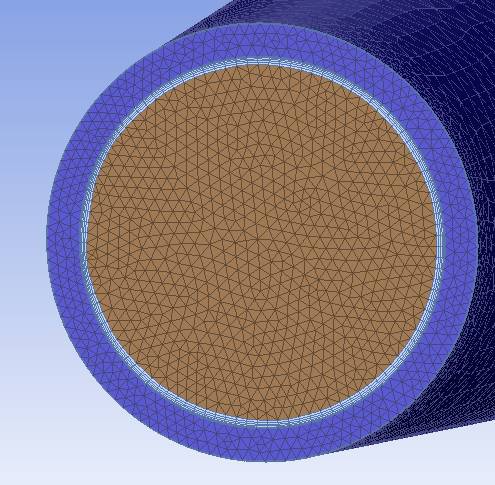

查看计算域剖面上网格，如下图所示，看着还不错的样子。

至此可以切换Fluent到Solution模式进行求解计算。

本案例几何可在此下载：链接：http://pan.baidu.com/s/1czyWoQ 密码：mdyl
