ANSA生成Fluent 2D网格

在ANSA中能够很方便地创建Fluent 3D网格，但创建2D网格则相对麻烦一些，其有一些特殊的要求。基本要求包括：

1. 几何模型必须创建在XY平面上
2. Z坐标必须大于等于零，不能小于零
3. 在输出网格时必须使用Fluent2D求解器选项。

下面以一个简单的案例演示整个流程。

如下图所示的几何模型，该模型在CAD软件中创建，位于XY平面上，几何模型导出为stp格式的文件。

• 启动ANSA，导入几何模型。确保几何模型是在XY平面上。

注：以下ANSA操作基于v25版本，之前的版本操作方式类似。

”

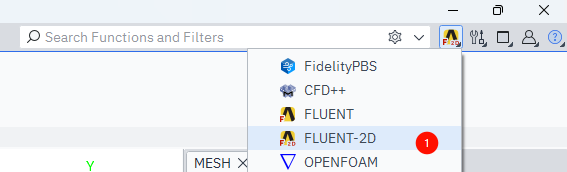

• 求解器选择 FLUENT-2D

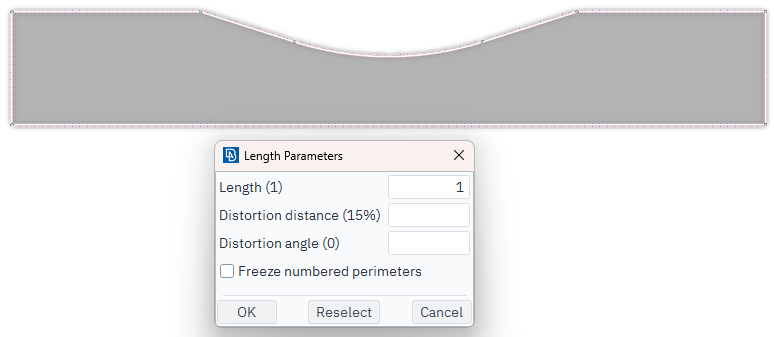

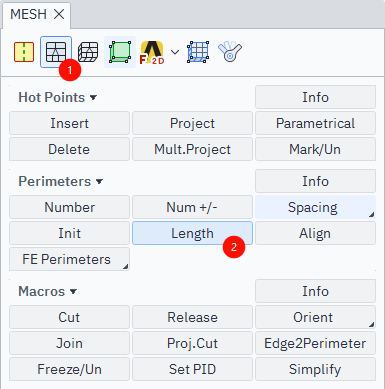

• 点击按钮 Length ，然后选择所有几何边

• 指定网格尺寸为 1

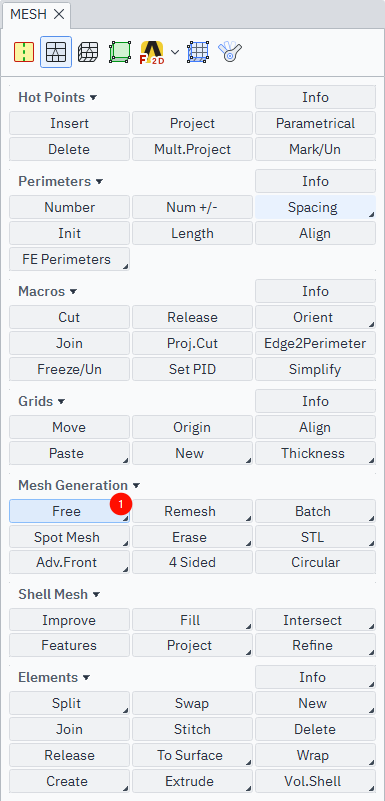

• 点击按钮 Free

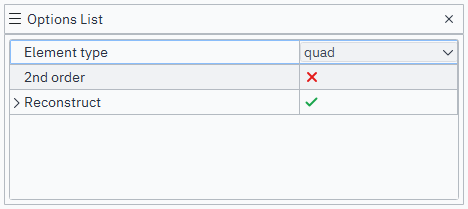

• 弹出对话框中指定网格类型为 quad

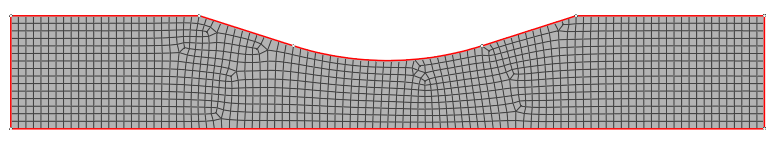

• 输出的网格如下图所示

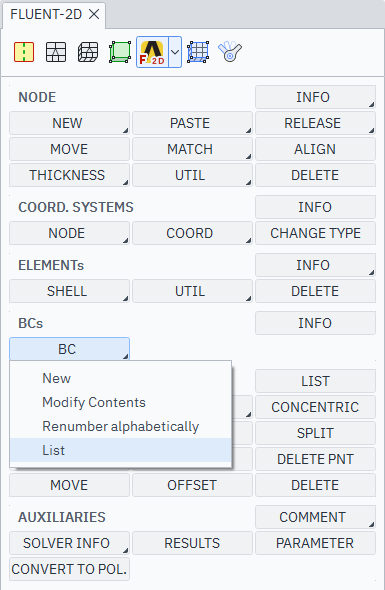

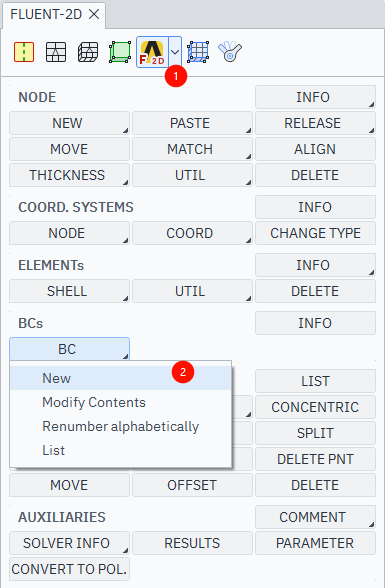

• 点击按钮 BC > New 打开设置对话框

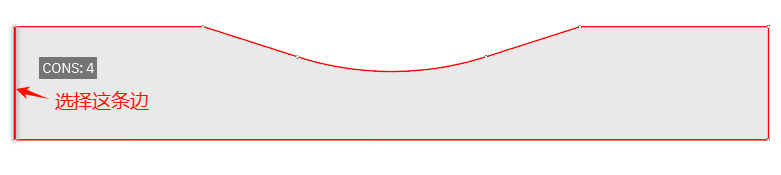

• 在图形窗口中选择如图所示的几何边，点击鼠标中键确认选择

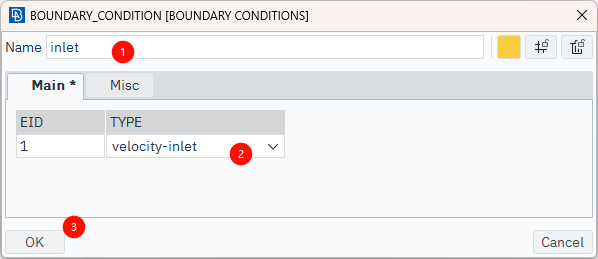

• 如下图所示指定边界类型

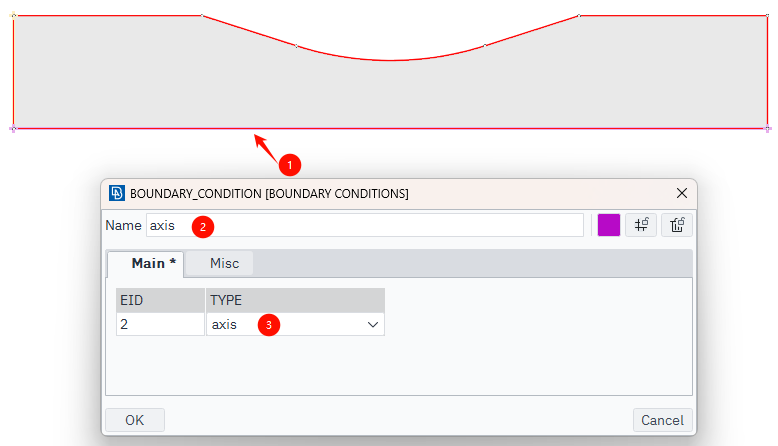

• 相同方式指定轴边界

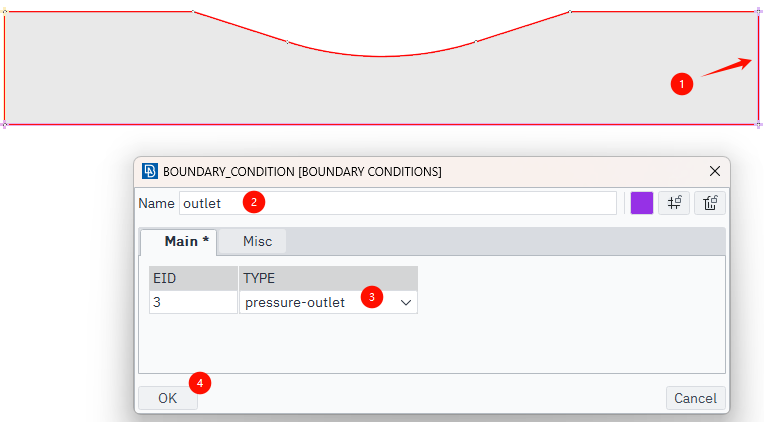

• 指定出口边界

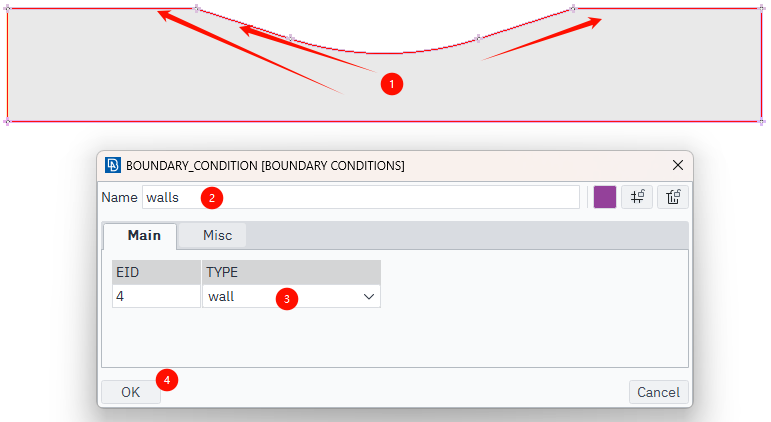

• 指定顶部壁面边界

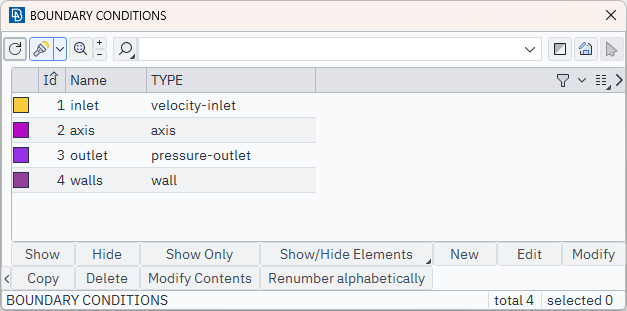

• 设置完毕后可以点击按钮 BC > List 弹出边界条件对话框

• 在对话框中可以查看并确认边界，如下图所示

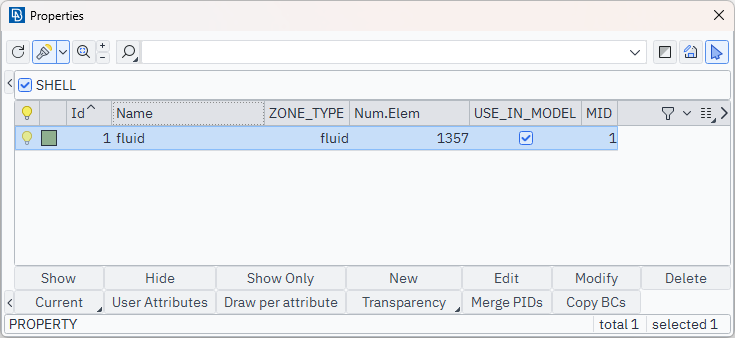

• 按快捷键 CTRL+P 打开 Properties对话框，将计算区域的名称修改为fluid，如下图所示。

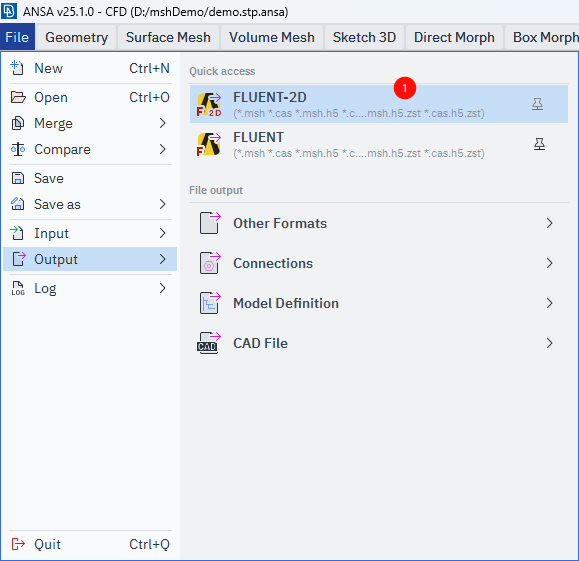

• 点击菜单 File > Output > FLUENT-2D 打开网格输出对话框

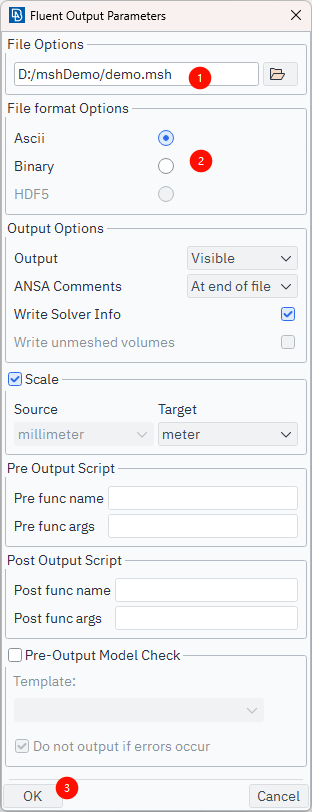

• 如下图所示，导出网格

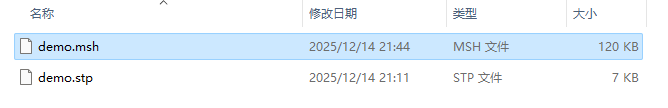

• 输出msh文件，如下图所示

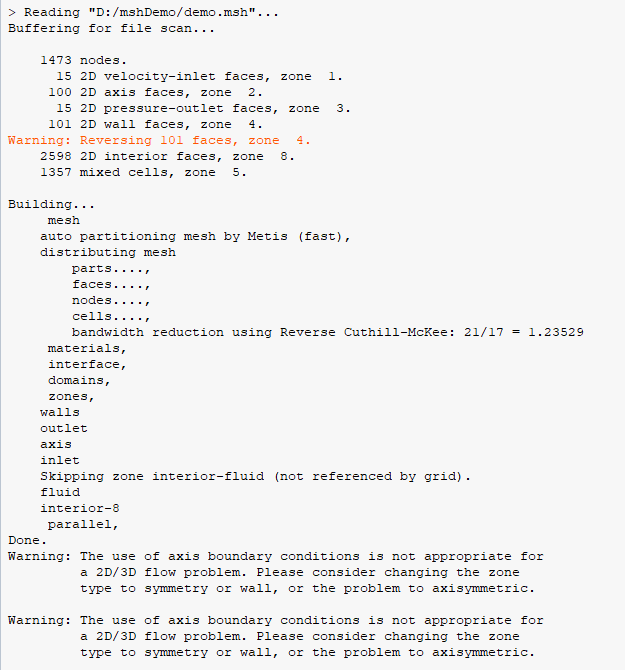

• 打开Fluent导入网格文件demo.msh

有警告信息，但通常不用管。

指定入口速度5m/s，指定求解类型为轴对称，计算结果如下图所示。

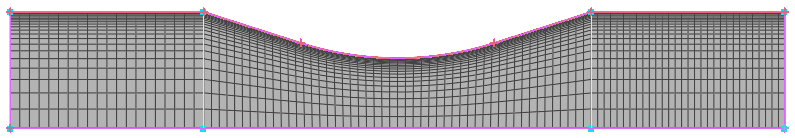

没有加边界层，顶部壁面局部位置有些问题，网格需要改进。如采用分块六面体网格划分。

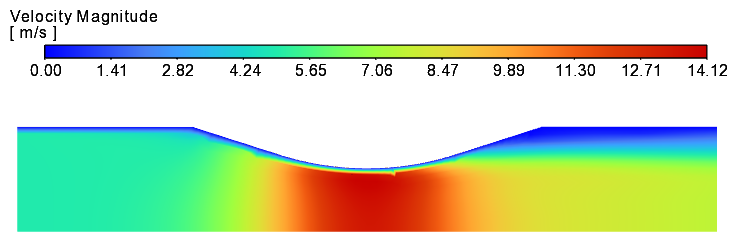

采用处理后的网格计算结果，如下图所示。

（完）
