Fluent中启动ParaView进行后处理

前面说到可以使用ParaView进行Fluent后处理，然而如果每次启动ParaView并打开Fluent的cas文件，有时候也觉得挺麻烦的。本文描述使用scm脚本在Fluent中直接启动ParaView并读取cas文件。 实现方式很简单，基本套路为：

1. 在Fluent中创建一个菜单
2. 用户点击菜单项后，Fluent自动保存cas及dat文件
3. 启动ParaView并读取cas文件

为了简单起见，需要进行以下工作：

1. 下载ParaView。（ 下载网址：https://www.paraview.org/download/ ）

2. 安装ParaView，并将paraview.exe所在路径添加到环境变量path中，确保在命令行中输入paraview可以启动ParaView

3. 编写scm代码，并将代码保存为startParaview.scm

   ;; 1. 添加自定义菜单
   (cx-add-menu"CFD Tools" #p)  ;; #p是助记符（Alt+P激活菜单）

   ;; 2. 定义菜单项回调函数（保存Case/Data并启动ParaView）
   (define (save_and_launch_paraview)
       (define base-name (strip-directory (in-package cl-file-package rc-filename)))
       (define cas-file (string-append base-name ".cas.h5"))
       (define dat-file (string-append base-name ".dat.h5"))
       ;; 保存Case和Data文件（TUI命令）
       (ti-menu-load-string (format #f "file/write-case-data ~a" cas-file))
       (newline)
       (display (format #f "Saved: ~a, ~a" cas-file dat-file))
       (newline)

       (if (and (file-exists? cas-file) (file-exists? dat-file))
           (begin
               (display (format #f "File exist: ~a and ~a , launch ParaView!" cas-file dat-file))
               (newline)
               (system (format #f "paraview.exe --data="~a"" cas-file))
           )
           (begin
               (display (format #f "File not exist: ~a or ~a, launch ParaView without data file!" cas-file dat-file))
               (newline)
               (system"paraview.exe")
           )
       )
   )

   ;; 3. 添加菜单项
   (cx-add-item"CFD Tools"
                "Launch ParaView"
                #f #f #t
                save_and_launch_paraview
                )

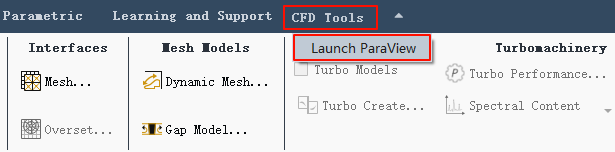

上面代码编辑完毕后，每次Fluent计算完毕后，可以利用菜单File > Read > Schemes...打开上面保存的startParaview.scm文件。此时会添加一个菜单项，如下图所示。

点击菜单项Launch ParaView会自动保存cas及dat文件。

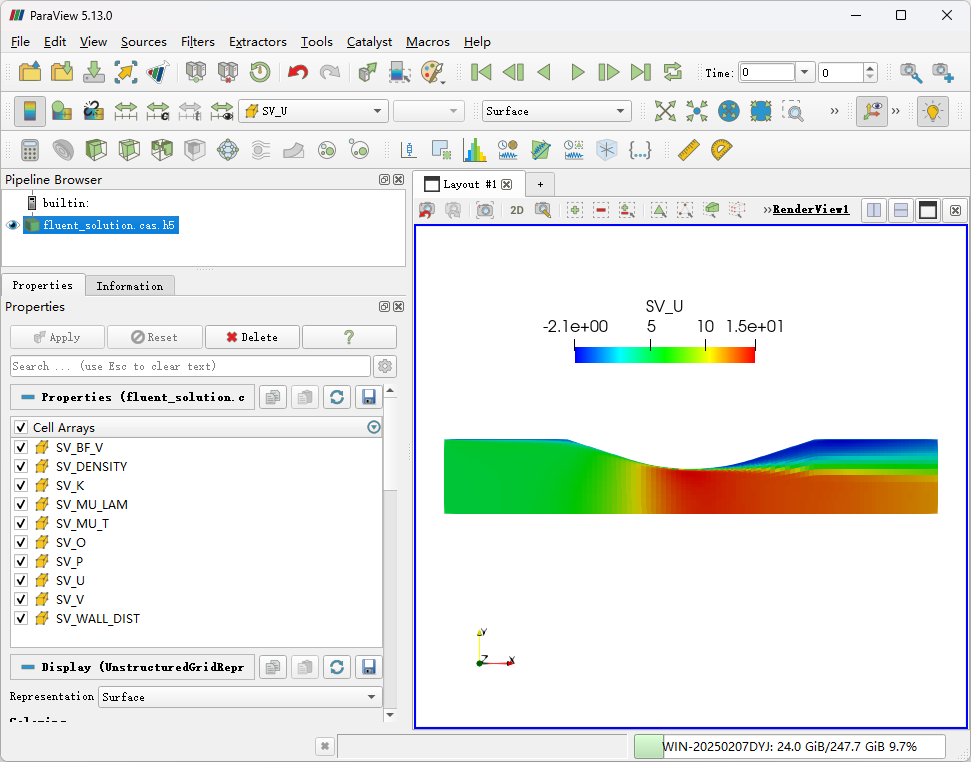

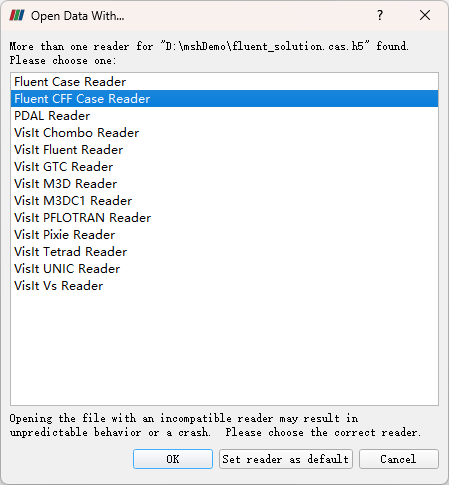

同时会启动ParaView。

启动后可以按常规方式进行后处理。

如果不想每次都要读取scm文件，想要在Fluent启动时自动加载菜单，可以采用下面的步骤。

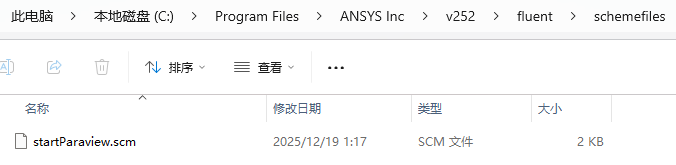

1. 将startParaview.scm文件拷贝到一个英文路径下（这里以路径"C:Program FilesANSYS Incv252fluentschemefilesstartParaview.scm"为例）



2. 找到.fluent文件。该文件一般位于C:UsersAdministrator文件夹下（注意这里的Administrator是计算机名，根据自己的计算机名作相应的修改），在.fluent文件的末尾中添加以下内容：

   (define schemePath "C:/Program Files/ANSYS Inc/v252/fluent/schemefiles/")
   (ti-menu-load-string (string-append "/file/read-macros "" schemePath "startParaview.scm""))


此时启动Fluent会自动加载startParaview.scm文件

使用的时候要注意，至少要在读入msh文件之后再启动ParaView。
