ANSYS Mesh中的BOI控制

本文简单介绍在ANSYS Mesh中使用BOI实现局部网格逐级加密。

BOI（Body of Influenct）是一种非常方便的控制网格尺寸分布的方法，尤其是在尺度相差较大的几何模型中，采用逐级加密的方式有利于缓解网格尺寸突变引起的各种问题。

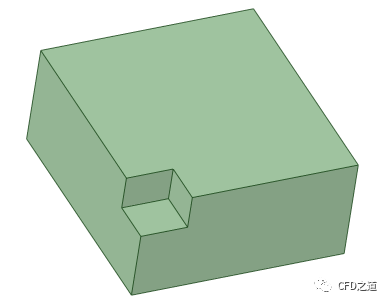

原始几何模型如图所示。

创建两个BOI几何区域。

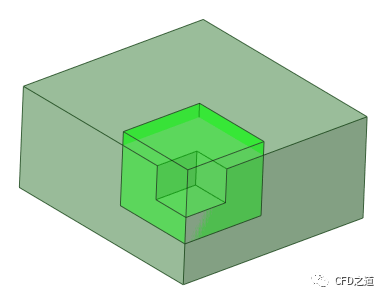

• 第一个BOI几何BOI1如图所示，将需要加密的区域包裹起来

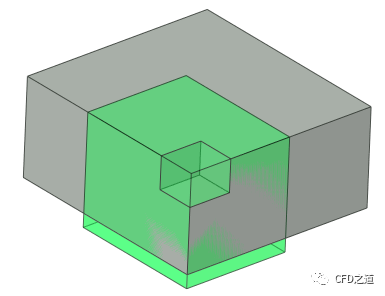

• 第二个BOI几何BOI2如图所示，包裹范围包含前面的BOI1

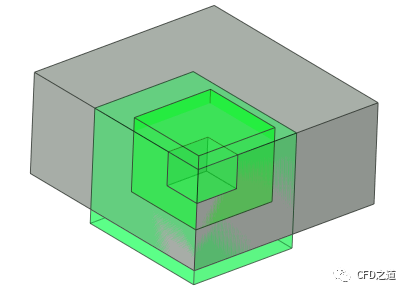

全部几何模型如图所示。

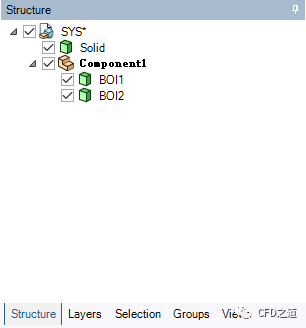

模型树如图所示。建议将BOI区域放置在新建的组件中，便于控制。

进入到ANSYS Mesh中。

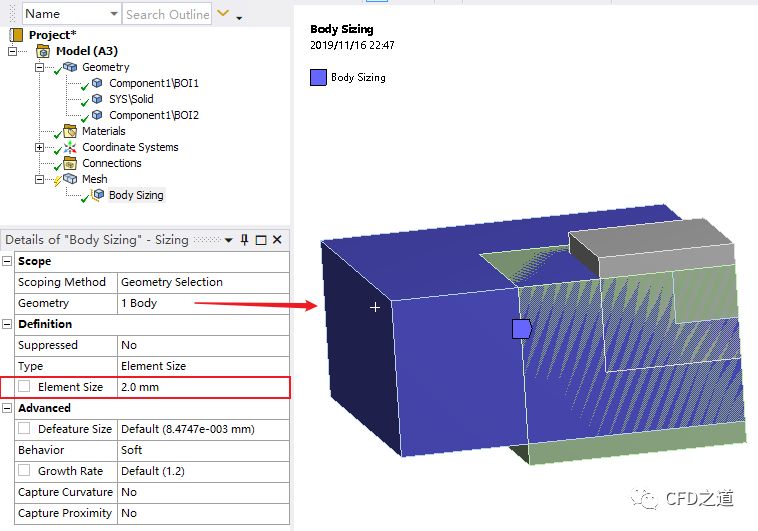

• 指定原始几何全局体尺寸为2 mm，如下图所示

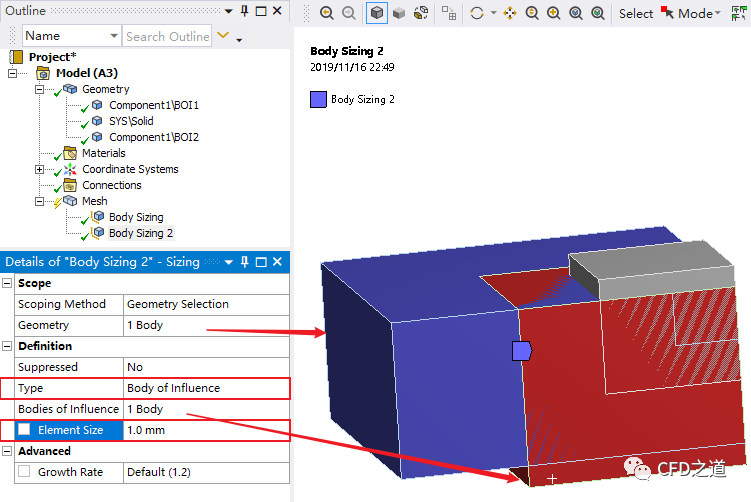

• 如下图所示，插入Body Sizing，指定类型为Body of Influence，指定外部BOI区域网格尺寸为1 mm

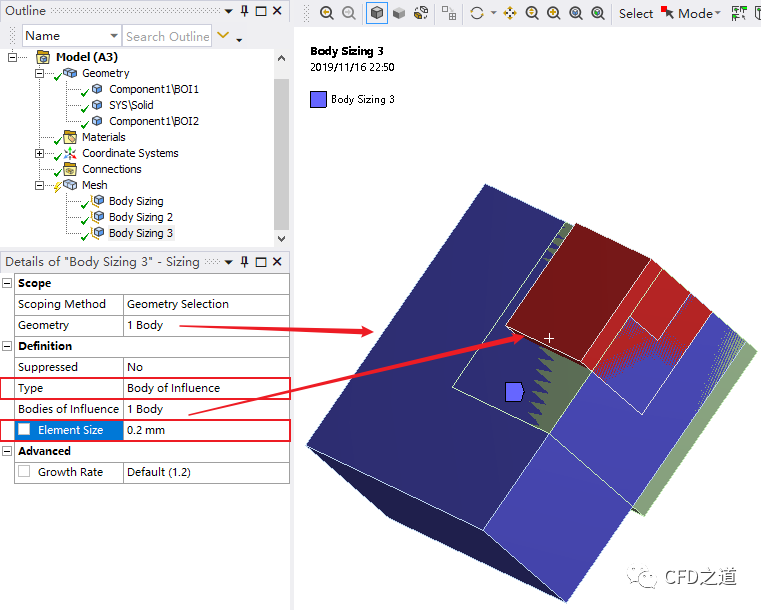

• 指定内部BOI区域网格尺寸为0.2 mm

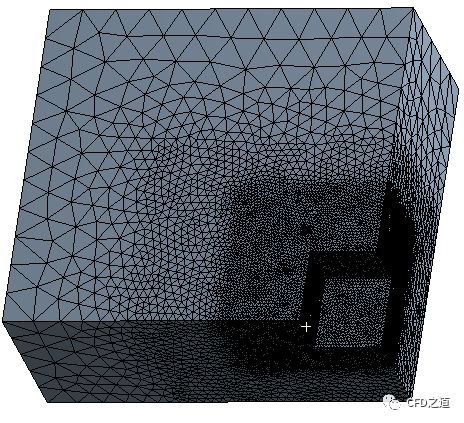

• 生成计算网格如下图所示。从图中可以看出网格存在两级加密。

注：方法操作较为简单，但是总觉得将几何处理与网格生成放在两个不同的模块中，操作起来难受至极，尤其是Workbench中的各种模块切换卡得要死的情况下。
