MFIX是一款开源的多相流求解器，本案例演示利用MFix中的DEM模型求解计算2D流化床。

注：本案例源自MFIX的随机文档。

---

1 问题描述

几何及物理条件如表所示。

Property	Value
geometry	5 cm x 10 cm x 0.2 cm
mesh	20 x 60 x 1
solid diameter	1 mm
solid density	2500 kg/m2
gas velocity	0.25 m/s
temperature	298 K
pressure	101325 Pa

2 MFIX GUI操作

2.1 新建工程

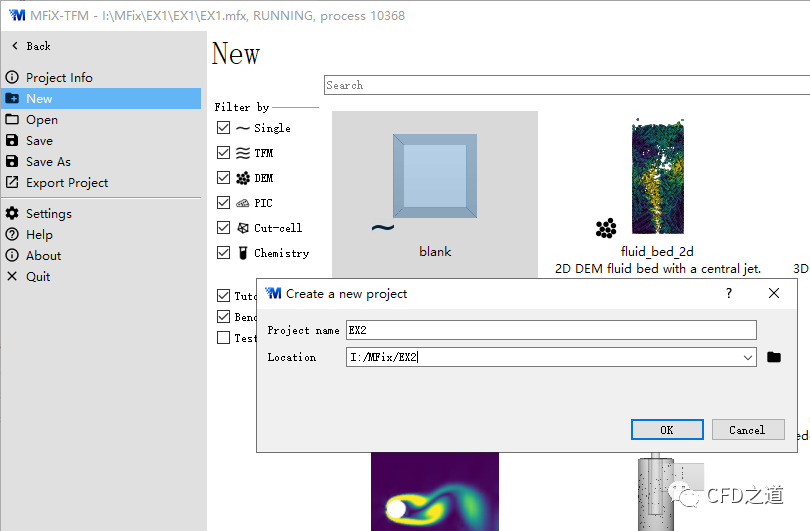

• 启动MFIX GUI后，新建工程文件

2.2 设置模型参数

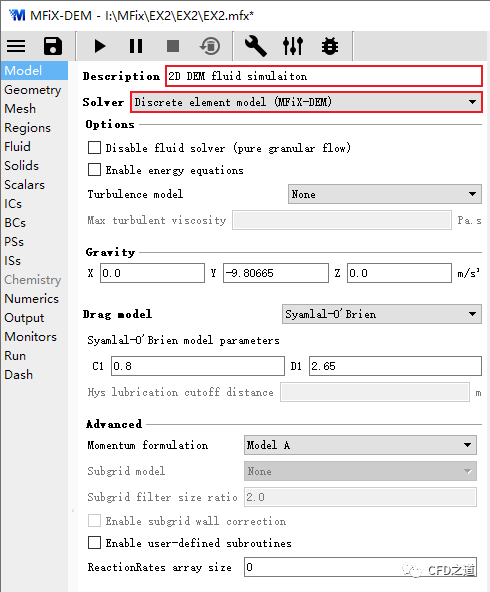

• 设置Solver为Discrete element model(MFIX-DEM)，如下图所示

2.3 几何设置

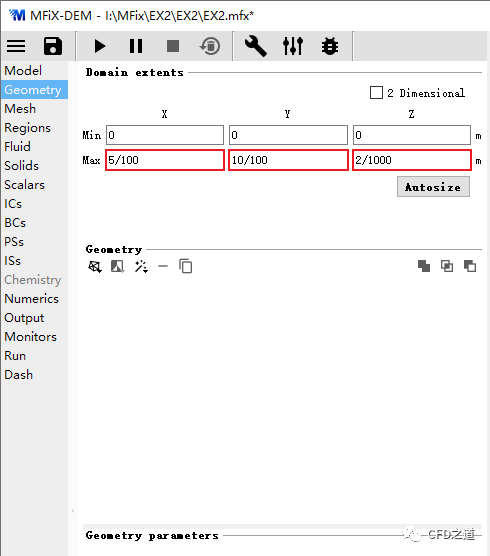

• 进入Geometry设置，如下图所示指定计算区域尺寸

2.4 网格参数

• 进入Mesh设置，如下图所示指定网格参数

2.5 创建区域

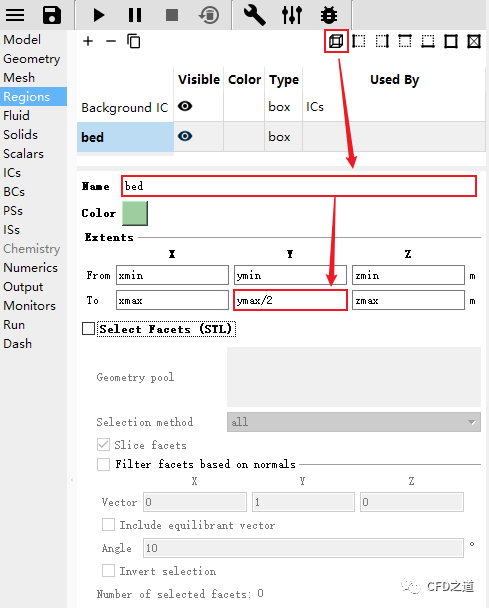

• 进入Regions设置，如下图所示新建区域bed，指定其尺寸范围

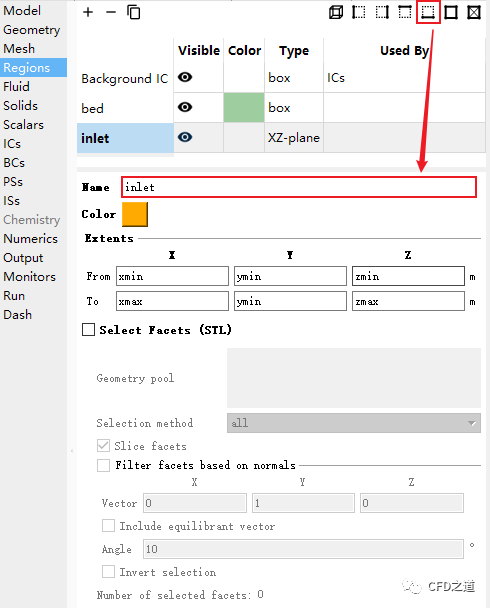

• 新建入口边界区域inlet

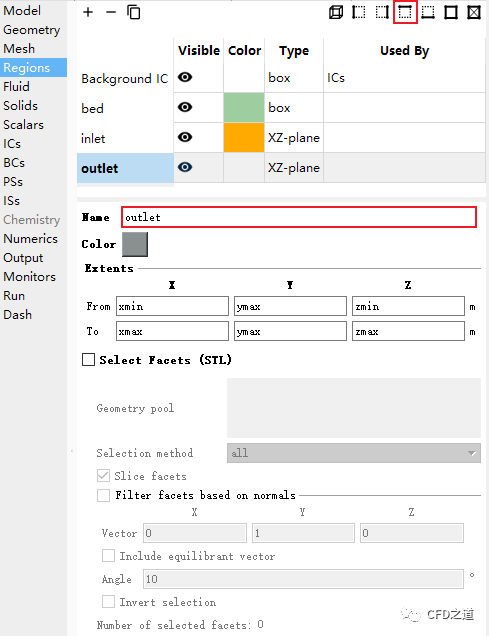

• 新建出口边界区域outlet，如下图所示

2.6 创建颗粒

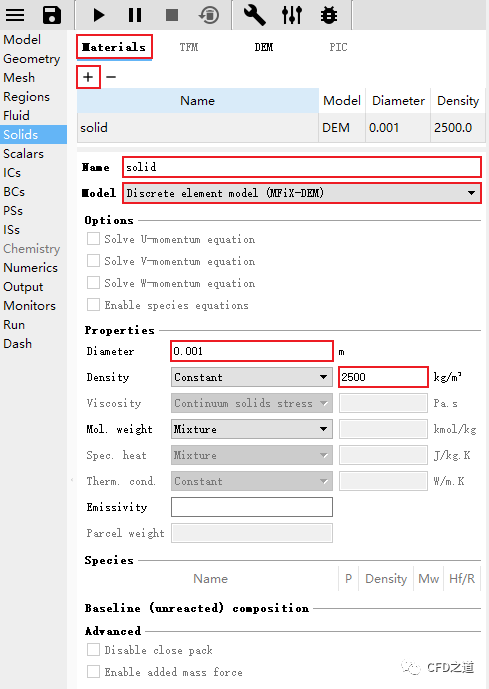

• 进入Solids设置，如下图所示指定颗粒相材料参数

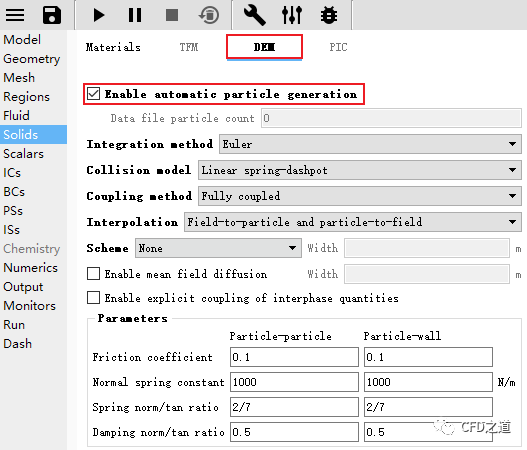

• 进入DEM标签页，激活选项Enable automatic particle generation，其他参数保持默认设置，如下图所示

2.7 初始条件

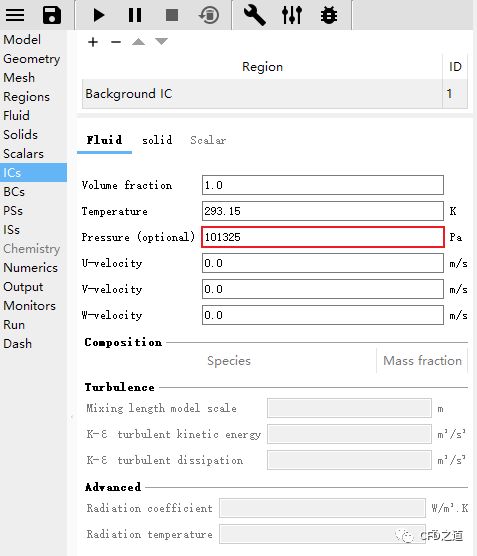

• 指定Background IC区域初始压力为101325 Pa

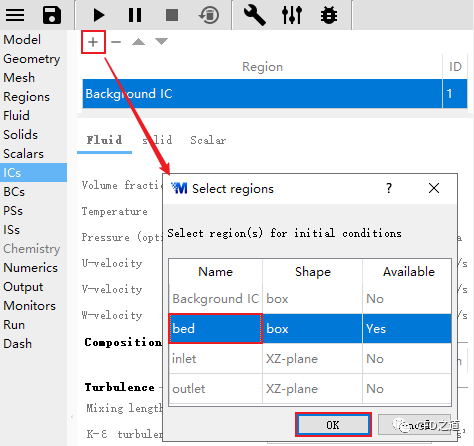

• 点击增加区域按钮，选择区域bed，如下图所示

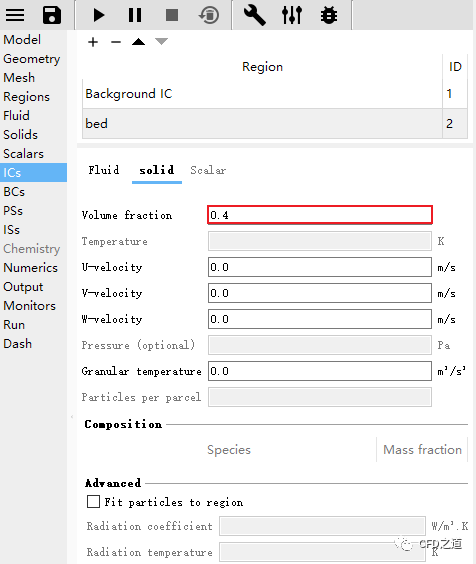

• 指定区域bed的颗粒相体积分数为0.4，如下图所示

2.8 边界条件设置

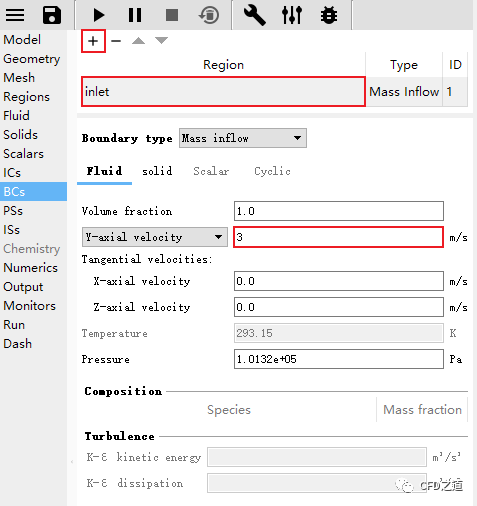

• 指定入口inlet边界速度为3 m/s

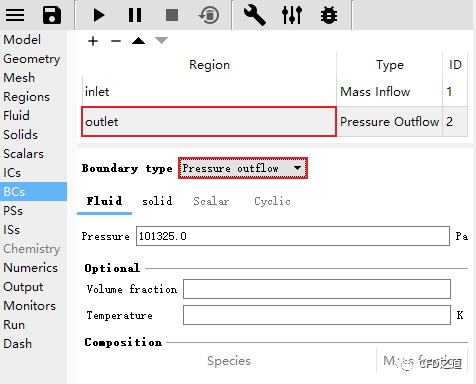

• 指定outlet边界为压力出口

2.9 设置输出

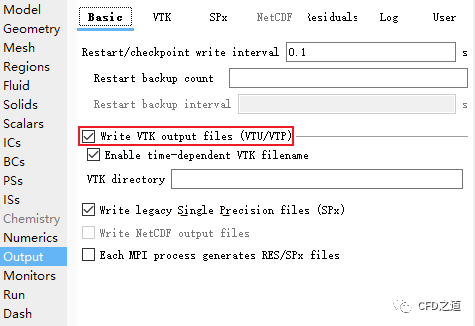

• 如下图所示设置output参数，输出VTK*数据

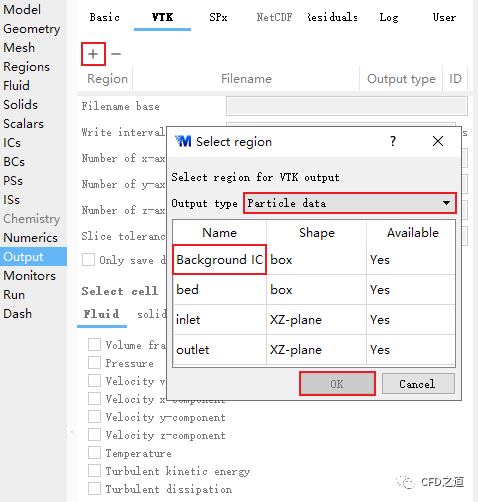

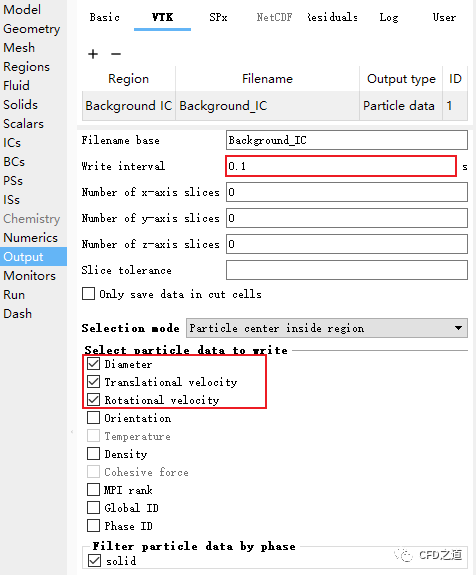

• 进入VTK，点击添加按钮，选择区域Background IC，指定输出类型为Particle data

• 如下图所示指定输出时间间隔及物理量

2.10 计算求解

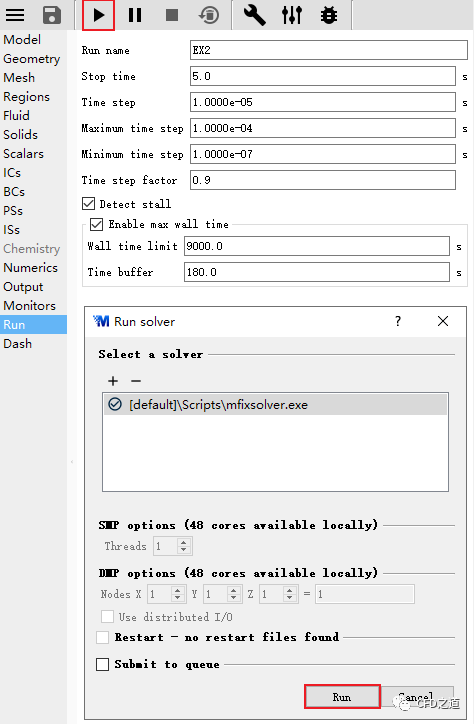

• 设置计算求解参数，如下图所示

3 计算结果

如下图所示。

一股子barracuda咸鱼的味道！
