本案例仅为演示SCDM的六面体网格划分功能。

借用ICEM CFD的分块思路，很容易为T型管生成六面体网格。本案例分别为非等径T型管与等径T型管划分网格。

1 非等径T型管

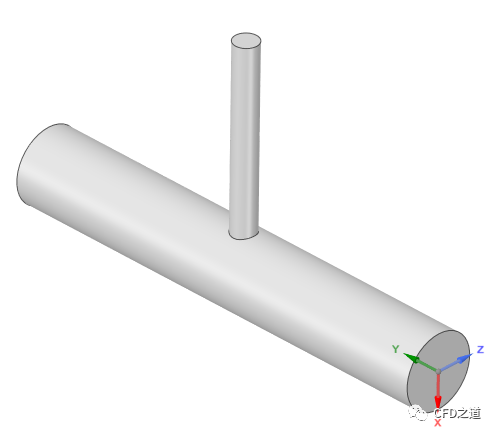

组成T型管的管道内径不同，如下图所示。

此类型应当采用T型块进行划分。

1.1 生成基本块

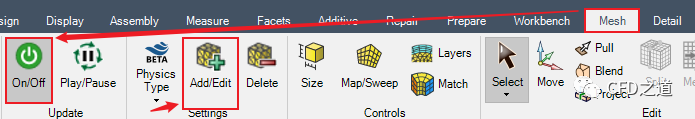

• 点击Mesh标签页下按钮On/Off打开网格生成功能

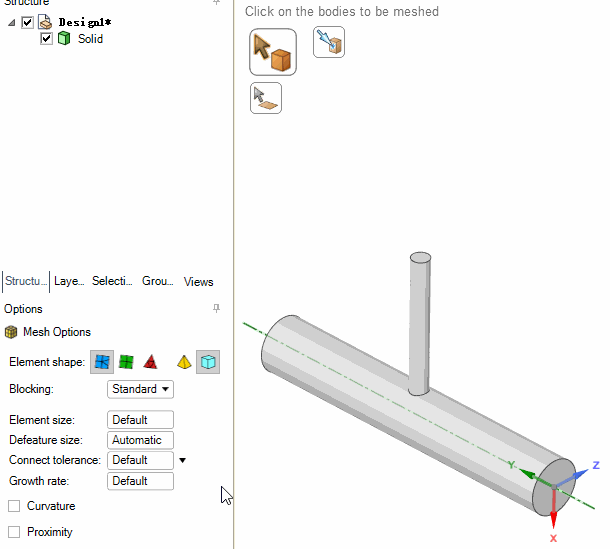

• 点击按钮Add/Edit，如下图所示，指定属性窗框中选项Blocking为Bounding Box，图形窗框中选中几何模型并确认，生成基本块

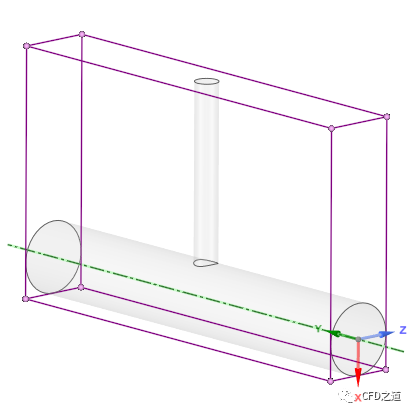

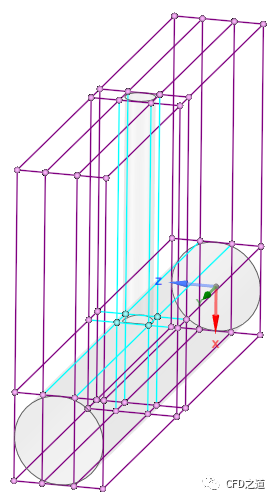

基本块如下图所示。

1.2 切割基本块

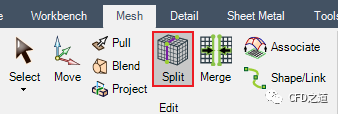

• 点击工具栏按钮Split

• 取消属性窗框中的选项Snap associated vertices

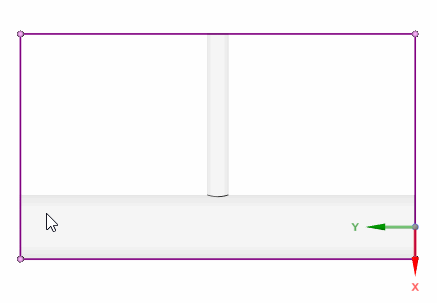

• 如下图所示进行块切割

切割完毕后的块如下图所示。

1.3 删除多余的块

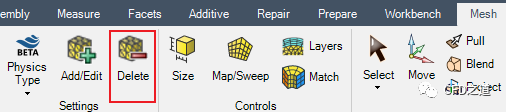

• 点击工具栏按钮Delete，并在图形窗口中删除多余的块

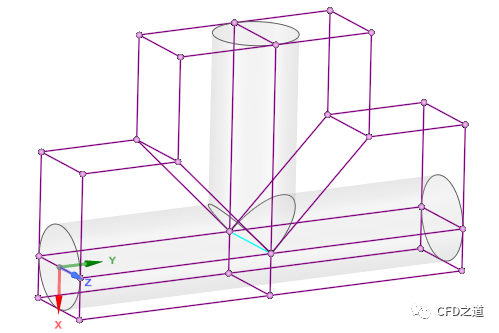

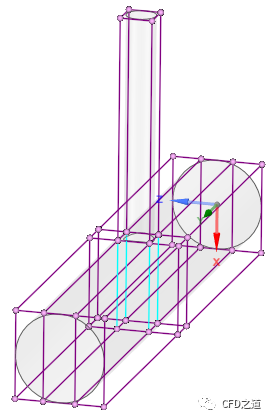

• 删除完毕后的块如下图所示

1.4 进行关联

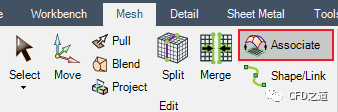

• 选择工具栏按钮Associate

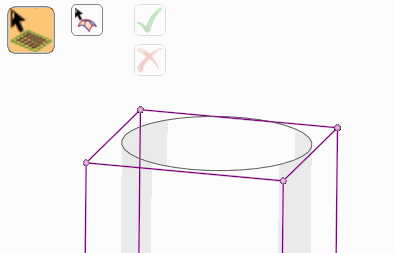

• 如下图所示进行几何关联

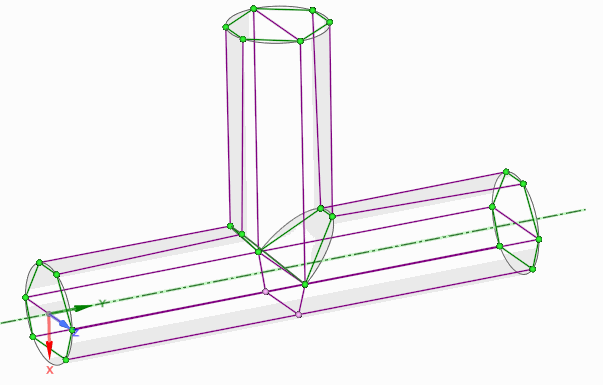

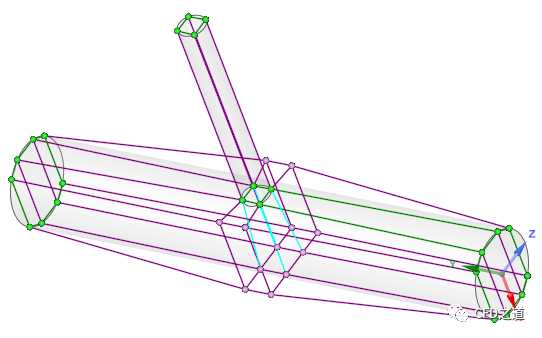

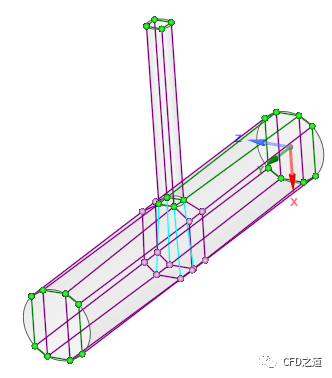

相同方式关联其他的线，包括两个大圆以及相贯线。关联完毕后如下图所示。

此时可以挪动一下顶点，使所有顶点贴合几何。

1.5 进行O型切分

进行两次O型切分。

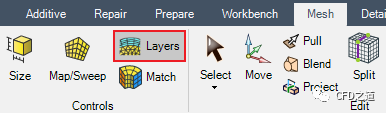

• 点击工具栏按钮Layers

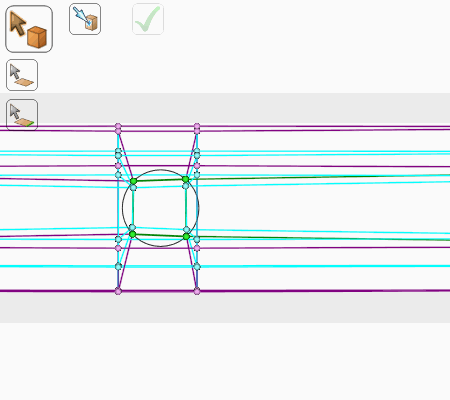

• 如下图所示窗口O型切分

• 继续进行O型切分

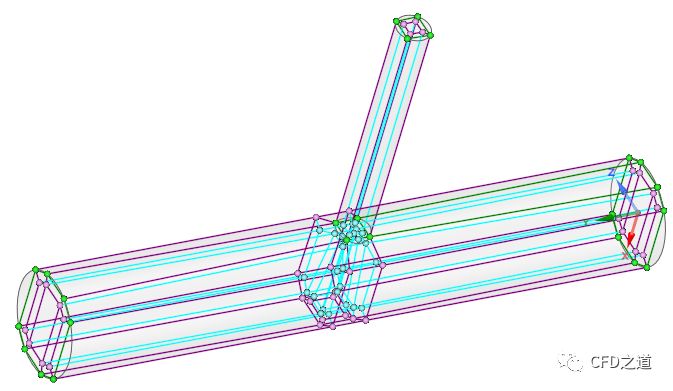

最终完成的块如下图所示。

1.6 指定尺寸

• 点击工具栏按钮Size

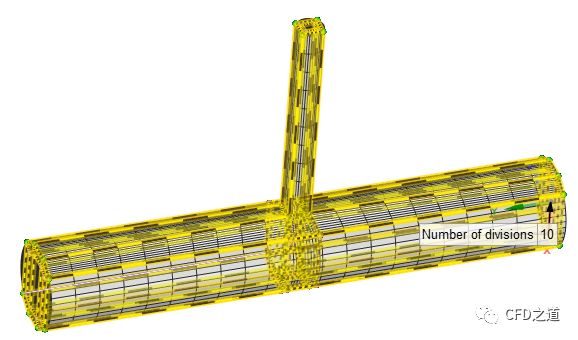

• 鼠标框选图形窗框中的所有块，指定网格节点数量为10，如下图所示

• 点击工具栏按钮Mesh查看网格

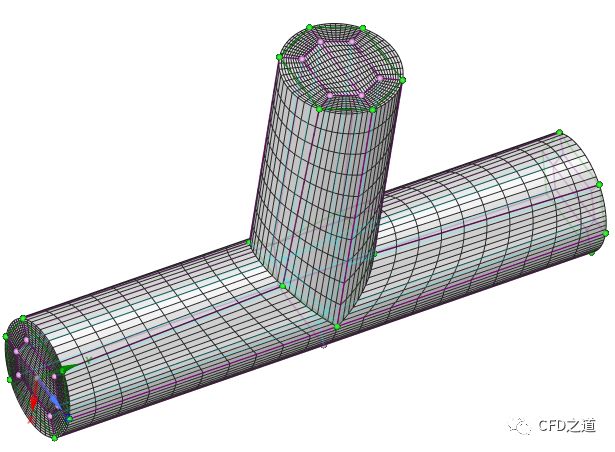

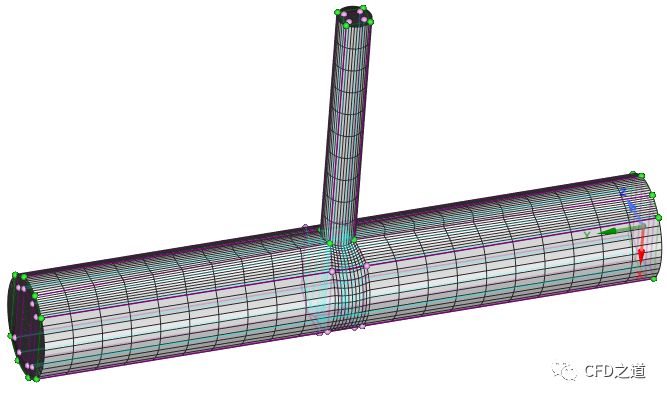

计算网格如下图所示。

• 点击工具栏按钮Quality

可查看网格质量，如下图所示。最小雅克比值为0.644。

2 等径T型管

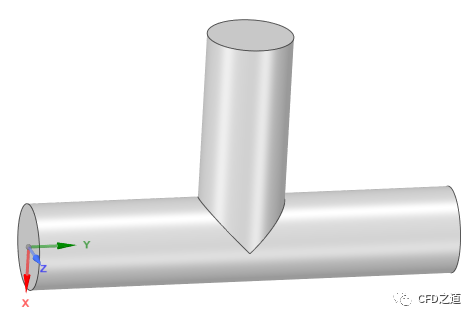

几何模型如下图所示。

2.1 基础块切割

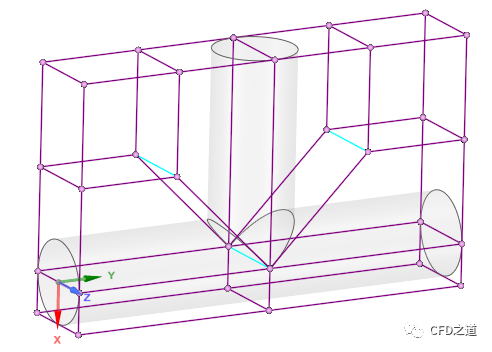

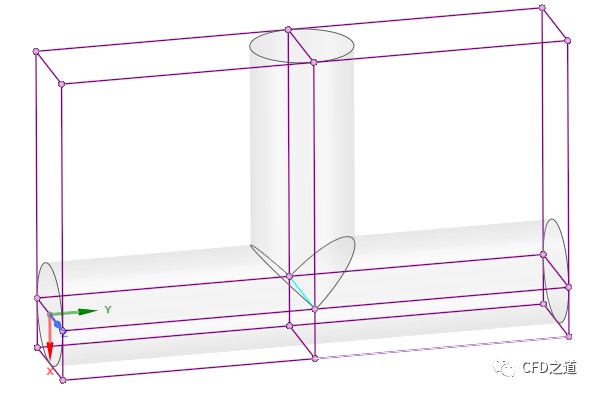

• 切割基本块，完毕后的块如下图所示

• 如下图所示进行L型切分

• 最终切分完毕后的块如下图所示

• 删除多余的块，如下图所示

2.2 关联设置

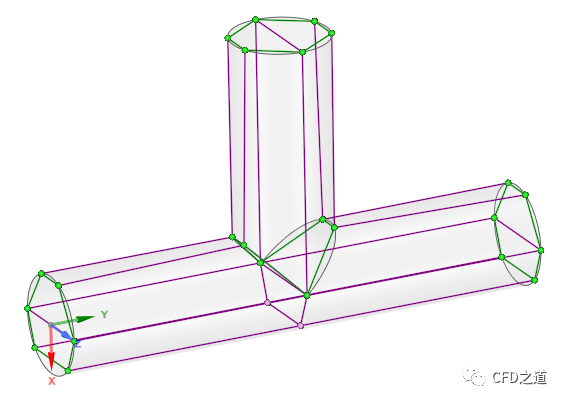

• 进行几何关联，完毕后图形如下图所示

2.3 O型切分

• 如下图所示进行O型切分

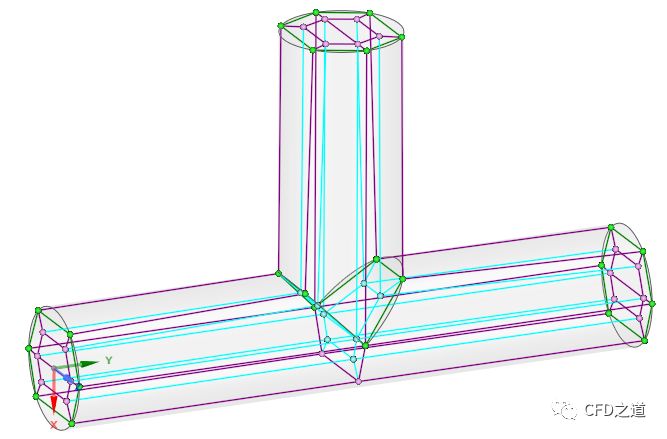

• 最终完成的块如下图所示

2.4 指定尺寸并查看网格

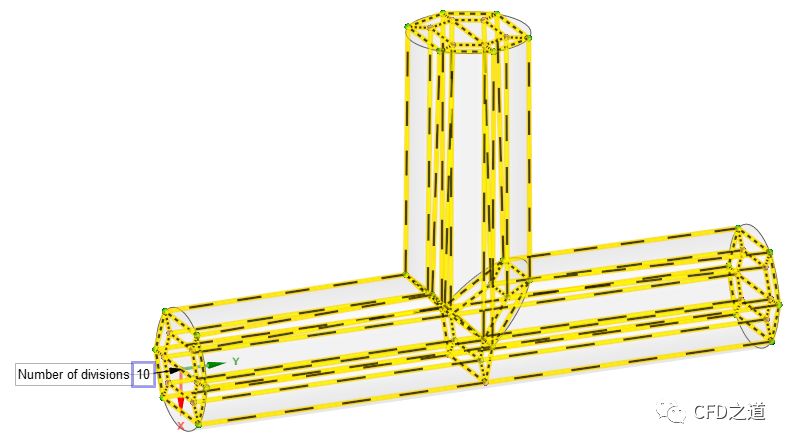

• 指定网格尺寸，如下图所示

• 网格如下图所示

• 网格质量如下图所示

---

配套视频可识别下方二维码观看。

或点击下方的阅读原文链接查看。
