SimFlow是一款OpenFOAM前处理器。其为商用软件，同时提供了功能受限的免费版。在各种OpenFOAM前处理中，SimFlow算是较为成熟的GUI了。除此之外，比较常用的OpenFOAM前处理器还有开源免费的Helyx-OS及商用的Helyx，ESI提供的Visual-CFD等，这些软件各自都有缺陷，要么是要花银子，要么功能不全。

1 局限性

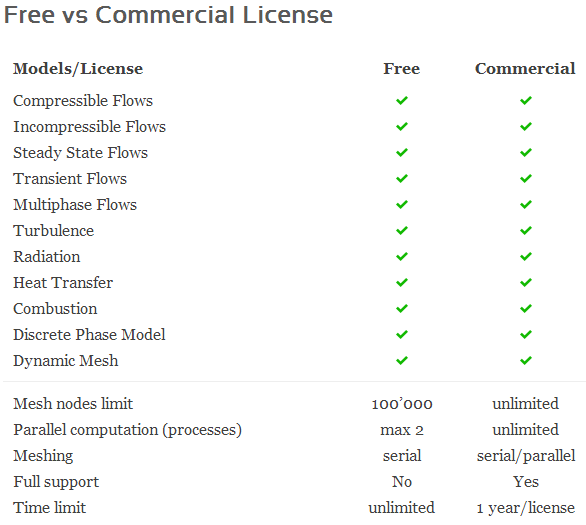

SimFlow的免费版功能受限在并行计算只能使用2个CPU，且最大只支持100000个网格节点。该软件的更多介绍可查看其官方网站https://sim-flow.com/。

支持的版本受限，目前windows下最高支持版本为OpenFOAM 1612+或OpenFOAM 3.0+。

这里以一个简单案例描述SimFlow软件的使用。

2 案例描述

本案例计算三段翼流场。

3 启动SimFlow

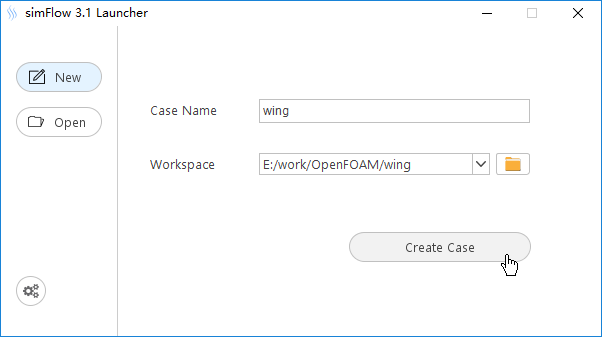

• 启动SimFlow后，要求输入case名称及路径，如下图所示。点击按钮Create Case。

2 导入几何

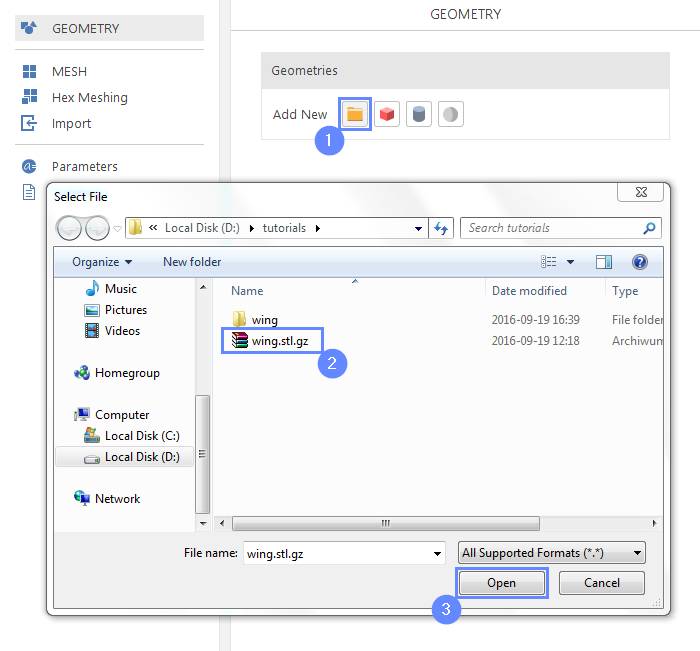

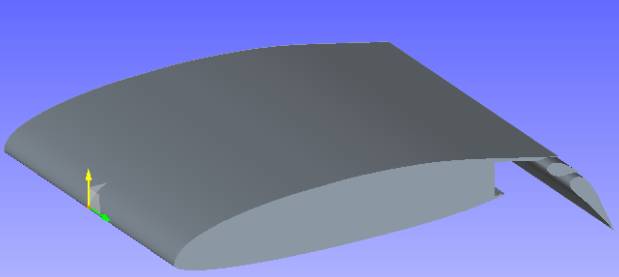

• 选择GEOMETRY按钮，选择右侧面板中的Load Geometry按钮，在弹出的文件选择对话框中选择几何文件wing.stl或wing.stl.gz，如下图所示。

3 网格Geometry

几何导入后可设置网格参数。选择Geometry页面。

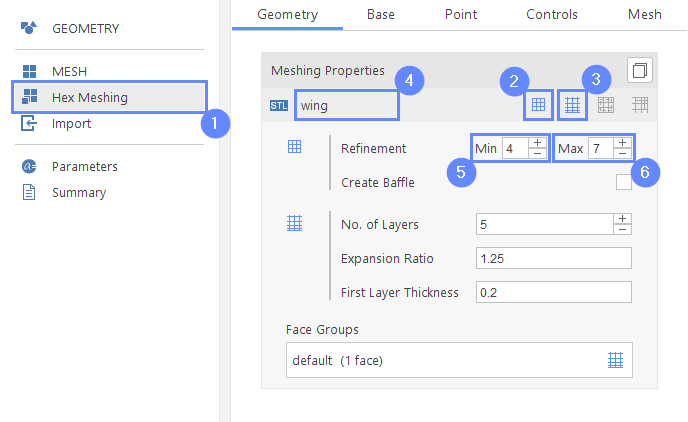

• 进入Hex Meshing面板，按下图所示顺序进行设置

• 点选Mesh Geometry功能按钮

• 激活Boundary Layer功能按钮

• 选择wing几何

• 设置Refinement的最小最大值分别为4、7

其他参数保持默认设置。

4 网格Base

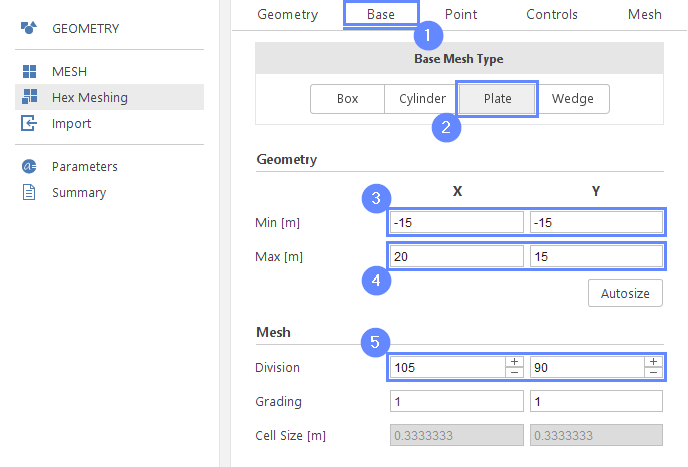

• 切换到Base标签页，按下图所示设置

• 设置Base Mesh Type为Plate，表示本案例计算的是2D问题

• 设置外流域尺寸为（-15 -15）到（20 20）

• 设置Division为105、90

5 网格Point

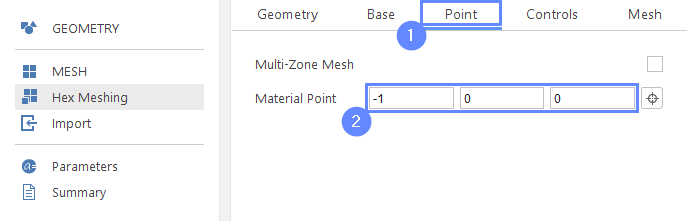

Point用于定义计算区域。设置一个位于计算区域内的点。这里设置坐标为[-1 0 0]的点。如下图所示进行设置。

6 网格Controls

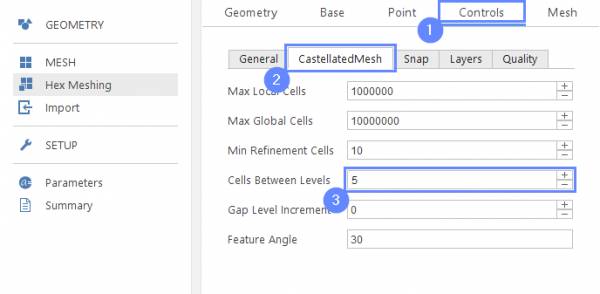

如下图所示进行设置。

7 生成网格

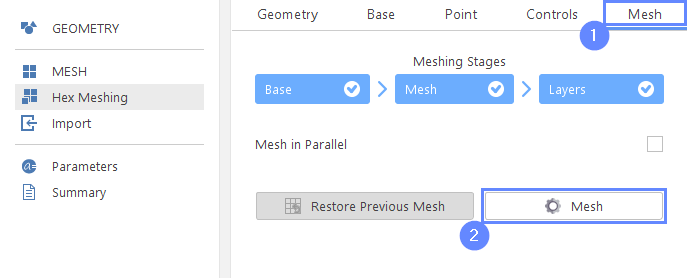

进入到Mesh标签页，点击Mesh按钮生成网格。

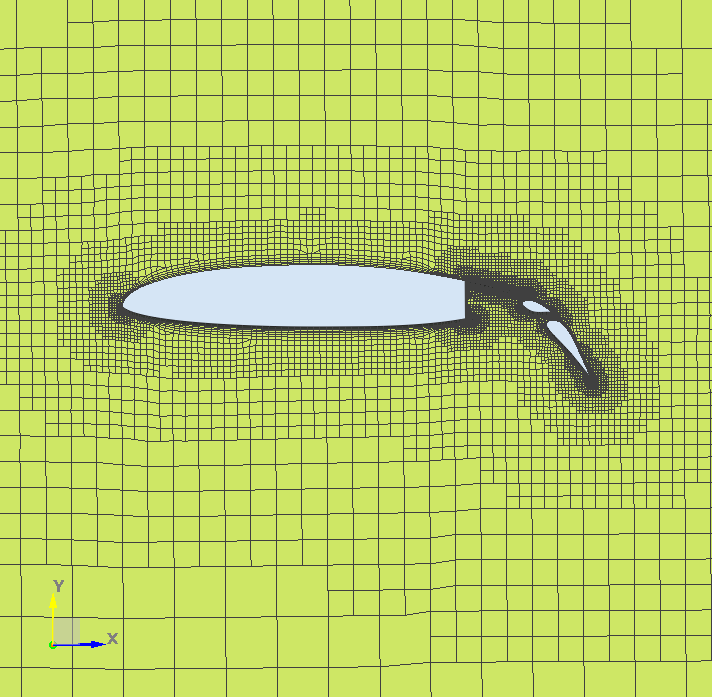

生产网格如图所示。

8 选择求解器

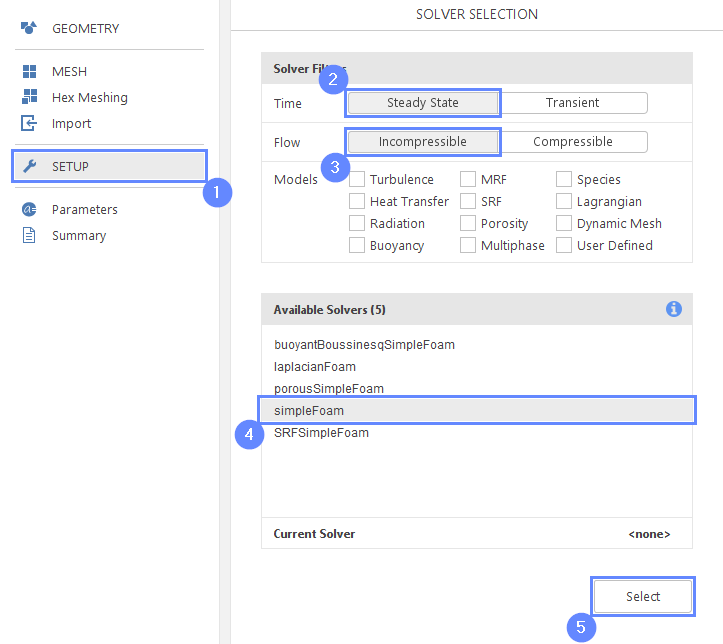

选择稳态不可压缩湍流求解器simpleFoam。如下图所示。

9 激活湍流模型

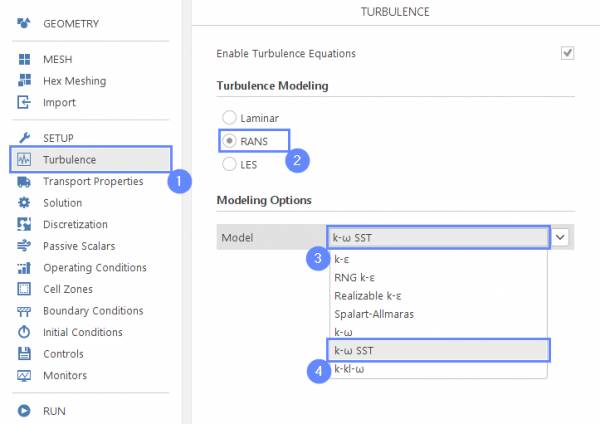

选择k-w sst湍流模型。如下图所示。

10 设置边界条件

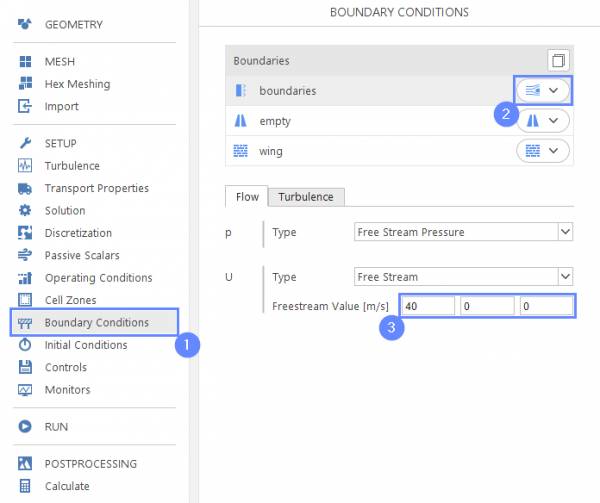

• 设置Boundaries边界类型为free stream，设置速度为40 m/s，如下图所示。

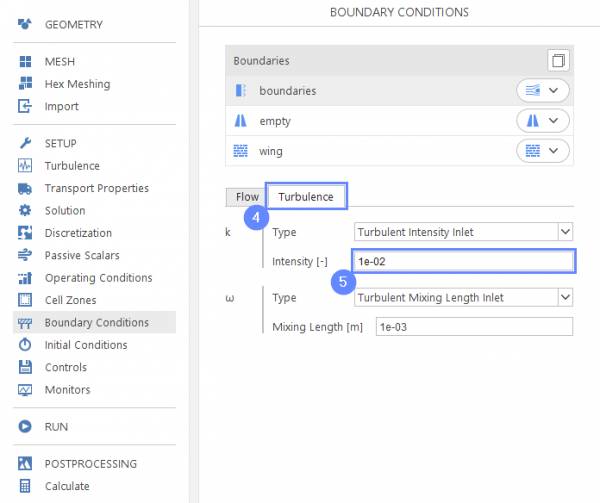

• 设置Boundaries边界的Turbulence标签页下Intensity为1E-2，如下图所示设置

• 其他边界保持默认设置。

11 设置监控

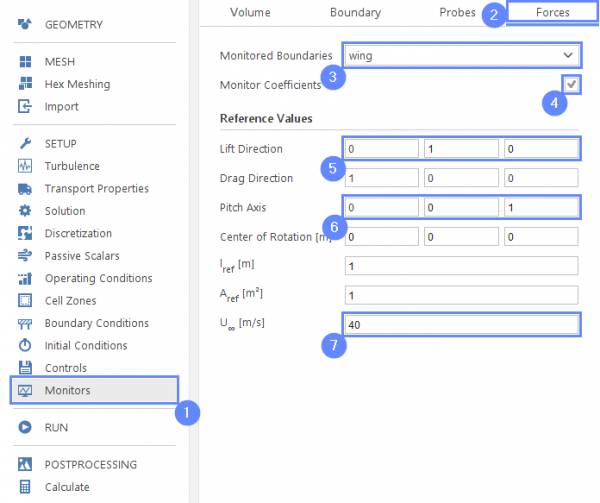

• 进入Monitor面板，按下图所示步骤进行设置。

• 选择Force标签页

• 选择Monitor Boundaries为wing

• 激活Monitor Coefficients

• 设置 Lift Direction 为 Y 轴

• 设置Pitch Axis为 Z 轴

• 设置参考速度为自由来流动速度

12 求解计算

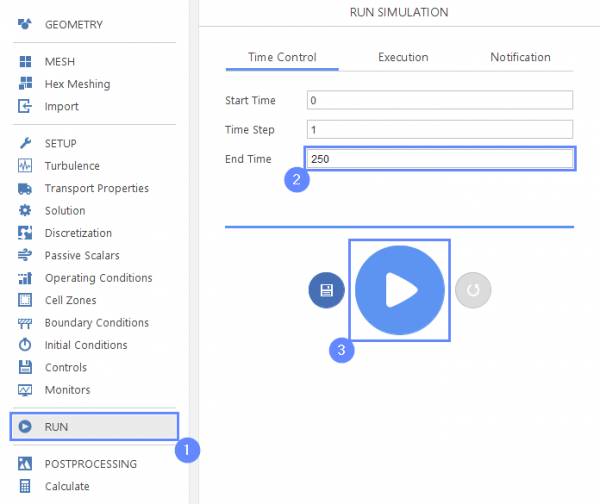

• 进入Run面板

• 设置End Time为250

• 点击按钮Run Calculation

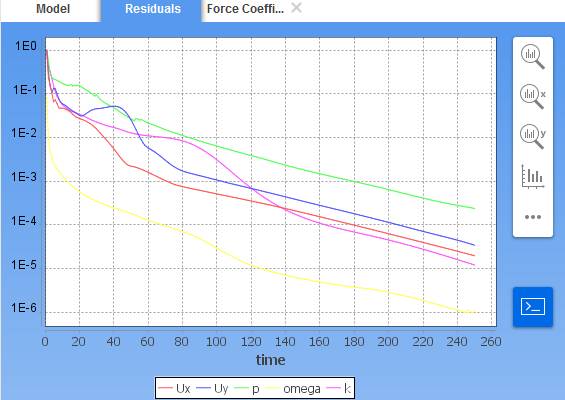

计算残差如图所示。

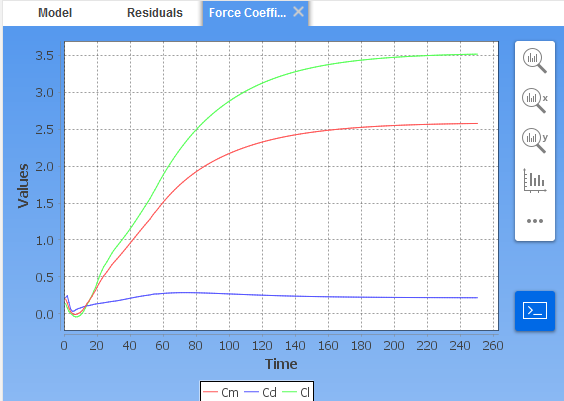

监控的升阻力如下图所示。

13 计算后处理

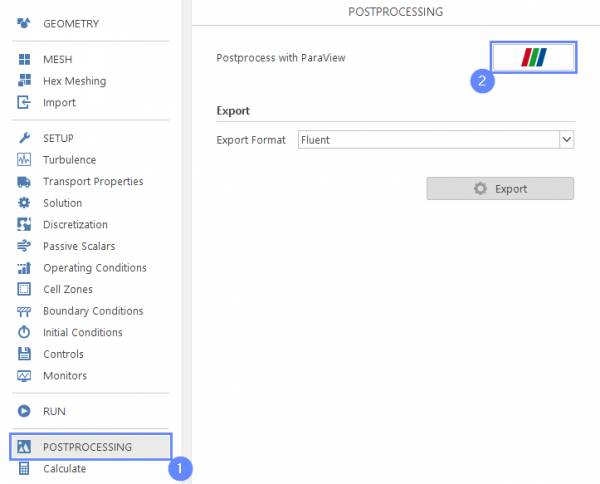

进入POSTPROCESSING面板，点击按钮可直接进入Paraview。

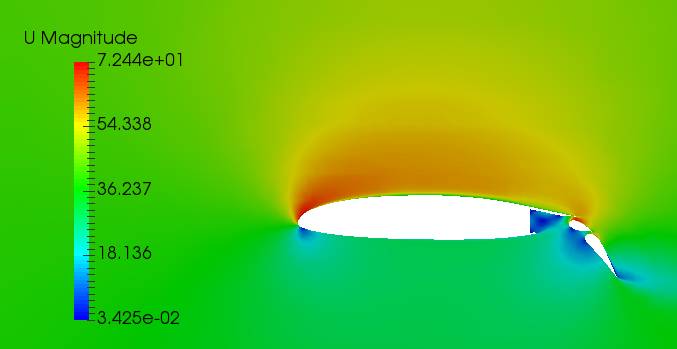

• 速度分布

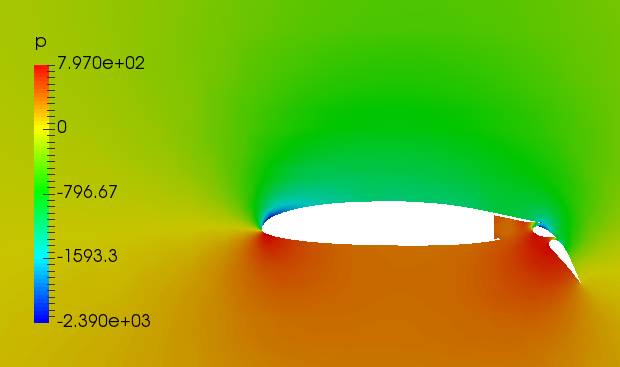

• 压力分布

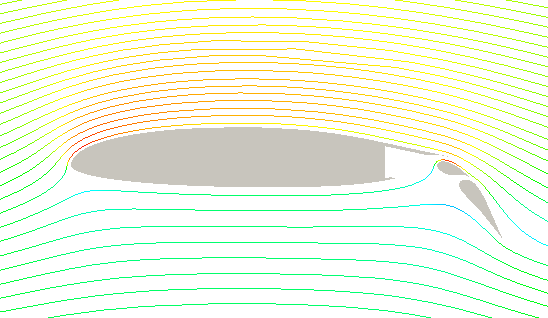

• 流线
