当固体材料较软时，在流体作用下其发生较大变形，从而影响到原有流场分布，此时应该考虑利用双向流固耦合计算。本案例沿用上一个案例的几何，考虑双向耦合作用下，固体材料的应力应变。案例中固体采用采用超弹性橡胶材料。

1

计算流程

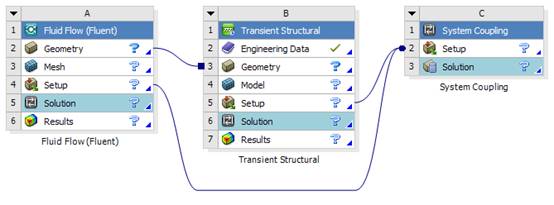

搭建的计算流程如图所示。其中几何模型在流体流程中导入，双向耦合数据通过System Coupling进行中转。

提示：双向耦合计算通常为瞬态计算。

2

几何模型

本案例模型采用导入方式加载。

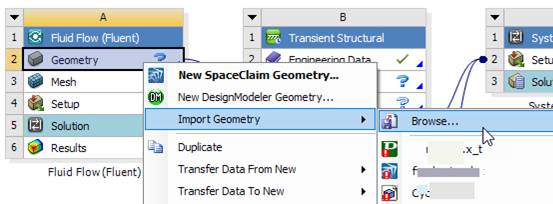

• 右键选择A2单元格，选择弹出菜单Import Geometry→Browse…添加几何文件FFF.scdoc

3

划分流体网格

本案例由于涉及到边界区域大变形，为配合后续的网格重构，故采用三棱柱网格划分。在后面的动网格设置中，采用2.5D网格重构。

• 双击A3单元格进入Mesh模块

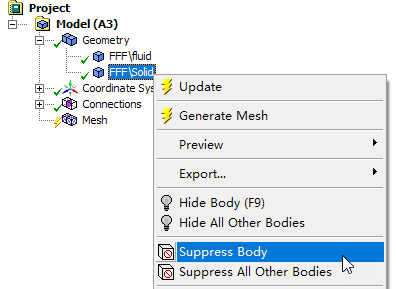

• 右键选择模型树节点FFF/Solid，选择弹出菜单Suppress Body去除固体部分几何

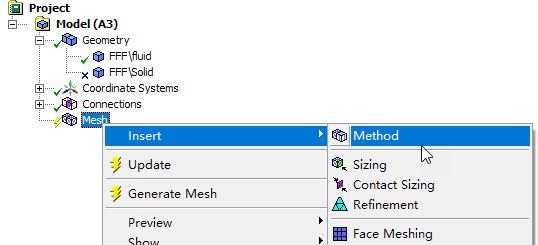

• 右键选择模型树节点Mesh，选择弹出菜单Insert → Method插入新的方法

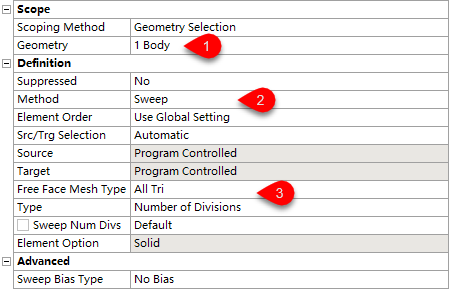

• 在参数设置窗框中设置Geometry为整个流体域几何，设置Method为Sweep，设置Free Face Mesh Type为All Tri，其他参数保持默认

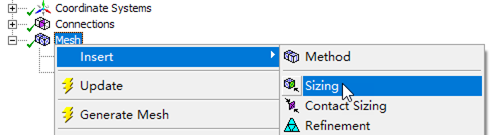

• 右键选择模型树节点Mesh，点击弹出菜单Insert → Sizing插入网格尺寸

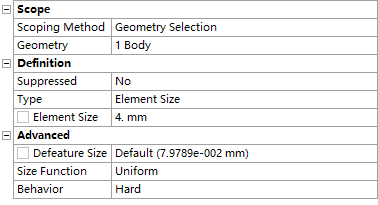

• 设置Geometry为流体域几何体，设置Element Size为4 mm，设置Behavior为Hard

• 鼠标右键选择模型树节点Mesh，点击弹出菜单Generate Mesh生成网格

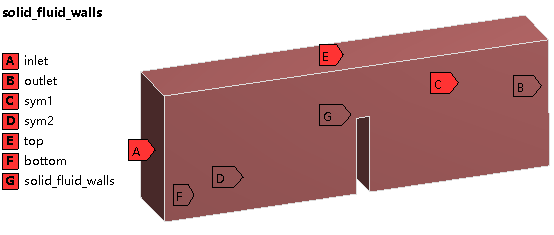

• 如图所示命名几何边界
