Fluent设置

• 关闭Mesh模块返回至Workbench工作界面

• 右键点击A3单元格，选择弹出菜单Update更新单元格

• 鼠标双击A4单元格进入Fluent

Step 1：General设置

设置采用瞬态计算。

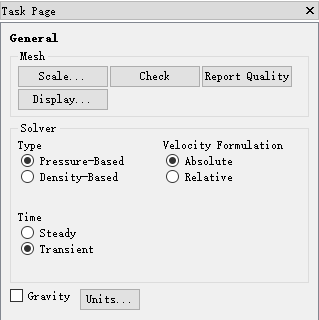

• 双击模型树节点General，右侧面板中设置Time选项为Transient

Step 2：Models设置

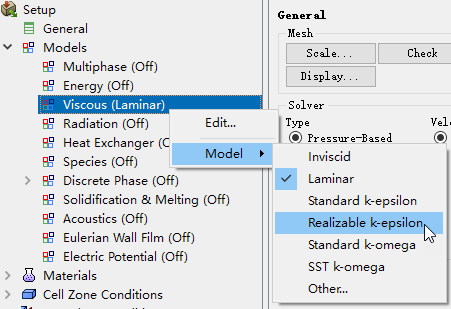

采用Realizable k-epsilon湍流模型进行计算。

Step 3：Boundary Conditions设置

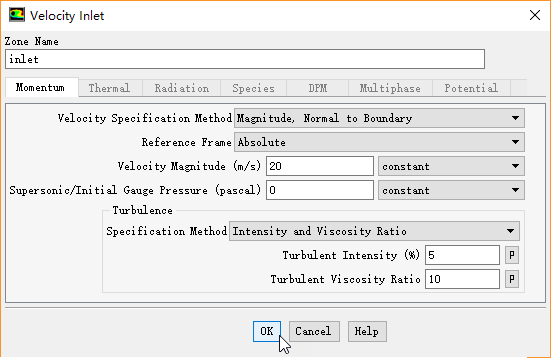

设置入口速度为20 m/s，其他边界保持默认设置。

Step 4：Dynamic Mesh设置

需要设置流固交界面为system coupling类型，并且设置对称面为deforming。

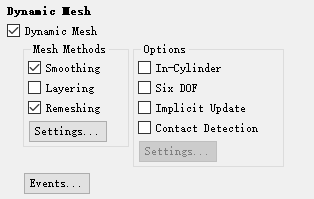

• 鼠标双击模型树节点Dynamic Mesh，右侧面板中激活选项Dynamic Mesh

• 激活Mesh Methods选项为Smoothing****及Remeshing，点击Settings…按钮设置参数

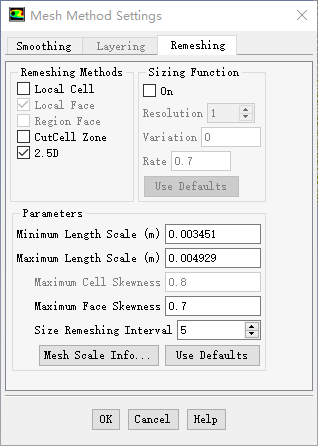

• 弹出的对话框中切换至Remeshing标签页，激活2.5D方法

• 点击按钮User Defaults，软件自动根据划分的网格填入合适的参数

• 点击OK按钮关闭对话框

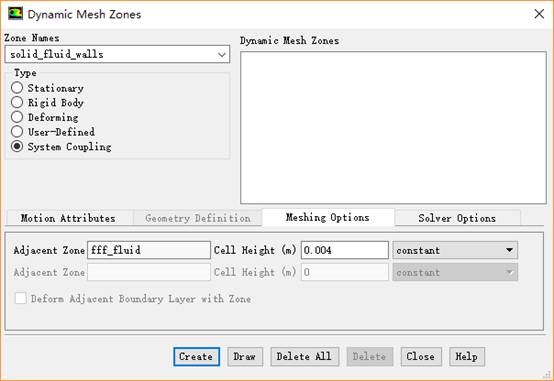

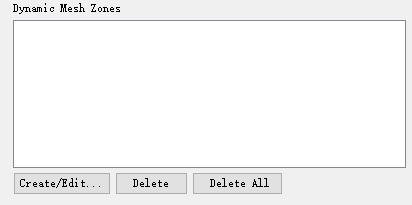

• 点击按钮Create/Edit…弹出动网格区域定义对话框

• 设置Zone Name下拉列表框为solid_fluid_walls

• 设置Type为System Coupling

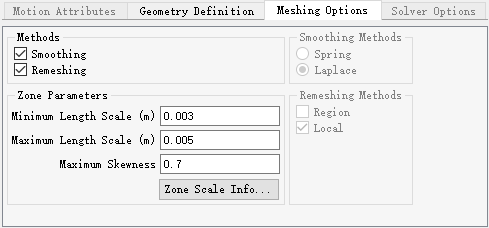

• 切换参数设置面板至Mesh Options标签页，设置Cell Height为0.004 m，点击Create按钮创建动网格区域

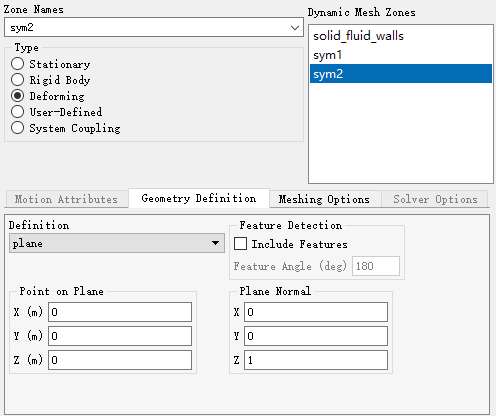

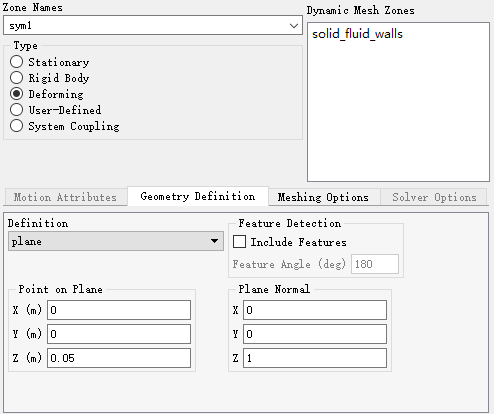

• 选择Zone Names为Sym1边界，设置Type为Deforming，参数定义如图所示

• 同样方式定义sym2边界。

Step 5：Initialization设置

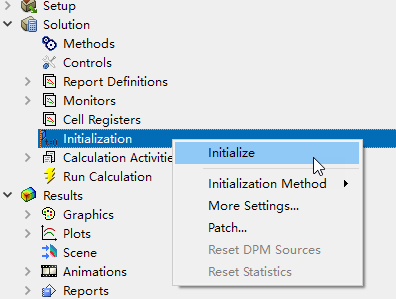

• 右键选择模型树节点Initialization，点击弹出菜单项Initialize进行初始化

Step 6：Calculation Activities设置

设置数据自动保存。

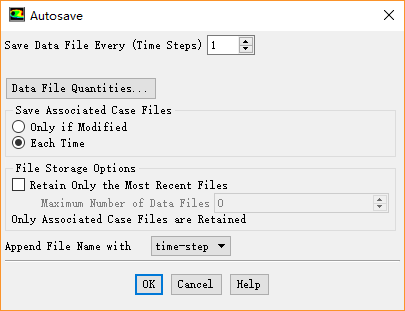

• 双击模型树节点Calculation Activities > Autosave(Every Time Steps)

• 设置参数Save Data File Every(Time Steps)为1

• 激活选项Each Time

提示：确保激活选项Each Time，否则移动后的网格cas文件不会被保存。

Step 7：Run Calculation设置

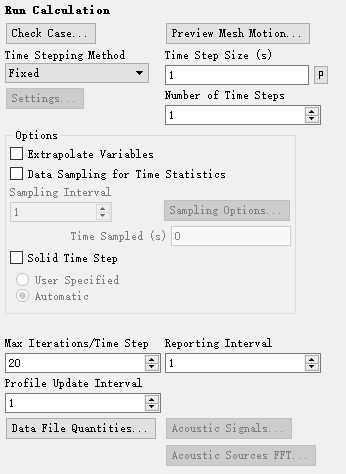

• 双击模型树节点Run Calculation

• 设置Number of Time Steps为1，其他参数保持默认设置

提示：这里的Time Step Size及Number of Time Steps参数并不用于控制Fluent计算，但是确保这两个参数不能为0。耦合计算中Fluent的时间步长及时间步数受System Coupling统一控制。

至此，Fluent设置完毕，关闭Fluent返回至Workbench工作窗口。

（未完，请看part3）
