固体模块设置

Step 1：材料设置

• Workbench界面中双击B2单元格进入Engineering Data模块

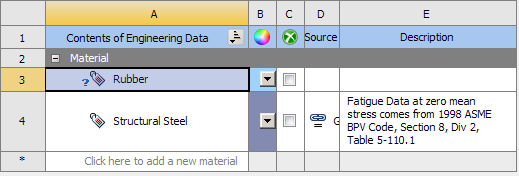

• 新建一种材料Rubber，添加Density属性及Mooney-Rivlin本构关系

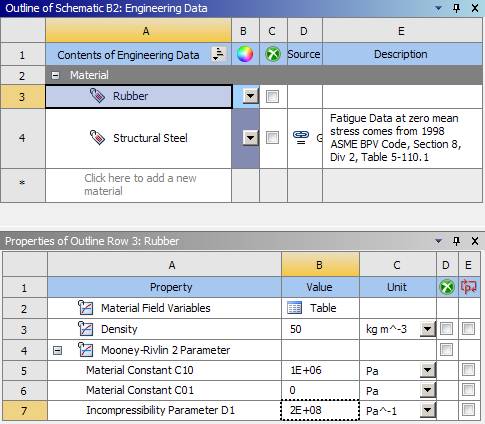

• 设置密度为50 kg/m3，Mooney-Rivlin模型参数C10位1E6 Pa，C01为0 Pa，D1为2E8。如下图所示。

Step 2：几何处理

• Workbench界面中双击B4单元格进入Mechanical模块

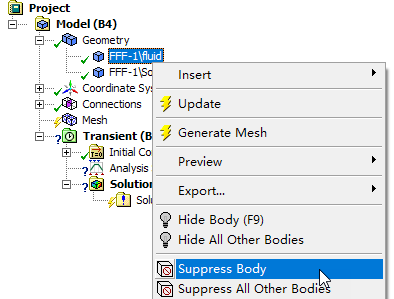

• 右键选择模型树节点Geometry > FFF-1fluid，选择弹出菜单Suppress Body去除流体几何

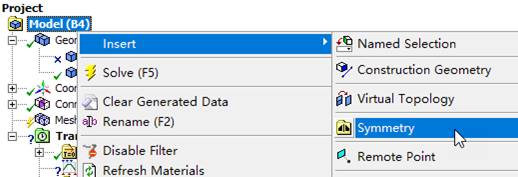

• 右键选择模型树节点Model，选择弹出菜单Insert > Symmetry

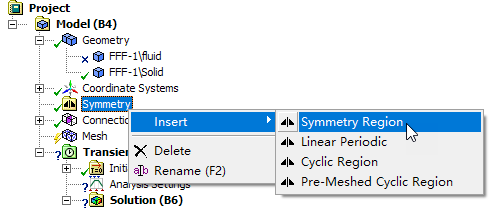

• 鼠标右键选择模型树节点Symmetry，选择弹出菜单Insert > SymmetryRegion插入对称区域

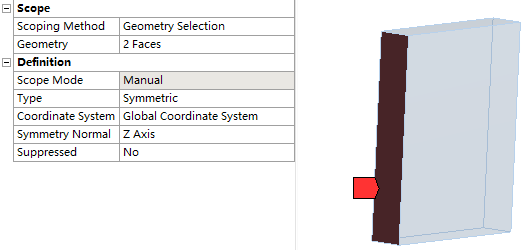

• 设置Geometry为固体几何的两个侧面，如图所示

• 设置Symmetry Plane为Z Axis，其他参数保持默认设置

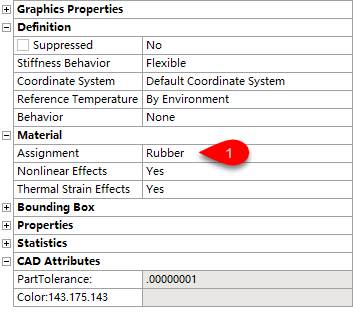

• 鼠标选中模型树节点Geometry > FFF-1Solid，属性窗口中设置Assignment为Rubber

Step 3：划分网格

指定几何体网格尺寸为4 mm，设置Behavior为Hard。

注意：这里的时间步长及时间步数在实际计算过程中并不起作用，实际计算采用的是System Coupling中设置的时间步长和时间步数。

Step 5：添加约束及流固耦合面

• 利用Fixed Support固定约束固体部件的底部面

• 为固体部件的三个耦合面添加Fluid Solid Interface约束

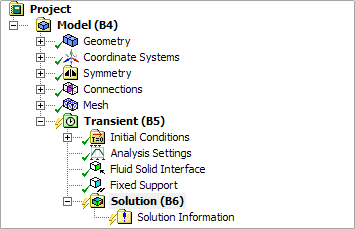

添加完毕后模型树如图所示。

至此，Mechanical设置完毕，关闭Mechanical模块，返回至Workbench工作界面。

（未完，请看part4）
