6

System Coupling设置

• 鼠标右键选择模型树节点B5，选择菜单Update进行数据更新

• 双击C2单元格进入SystemCoupling参数设置界面

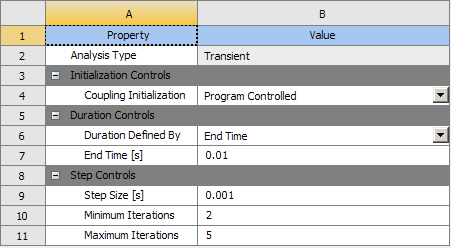

• 鼠标点击Analysis Settings，设置End Time为0.01 s，设置Step Size为0.001 s

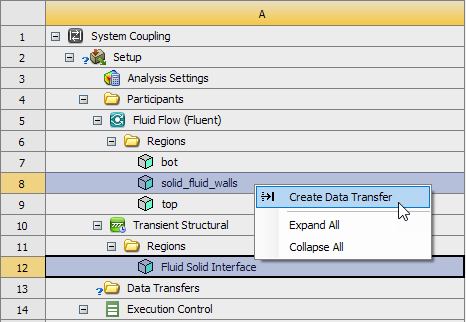

• 按键盘CTRL键同时选中Solid_fluid_walls及Fluid Solid Interface，点击鼠标右键，选择特产菜单Create Data Transfer

• 点击左上角按钮 开始流固耦合计算

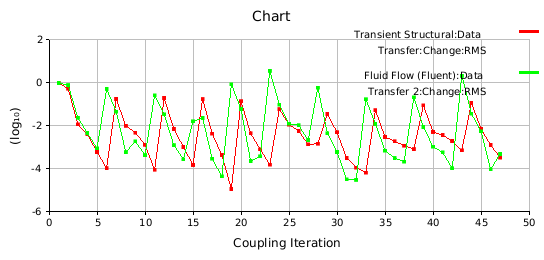

计算完毕后，system coupling中显示的收敛残差曲线如下图所示。

此时可以关闭system coupling返回至Workbench工作界面。

7

计算后处理

后处理可以在各自单独模块后处理中进行，也可以通过CFD-Post在同一界面中进行后处理。

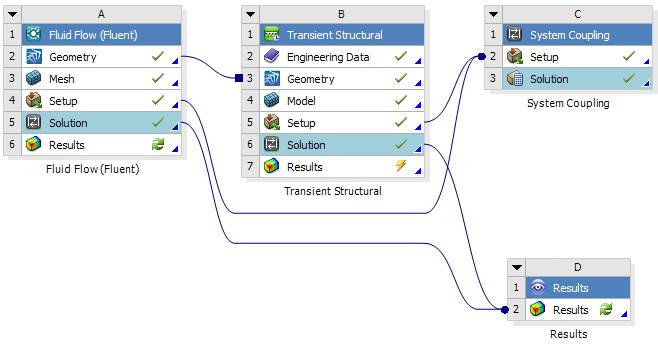

• 拖拽Result模块到流程面板中，并进行数据连接，如下图所示

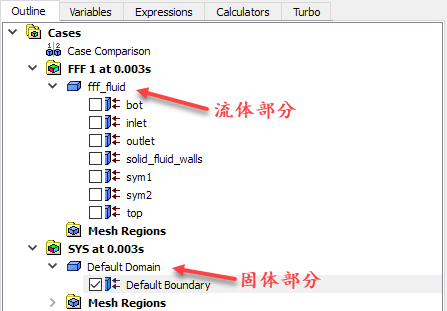

• 双击D2单元格进入CFD-Post，按常规的后处理方式进行

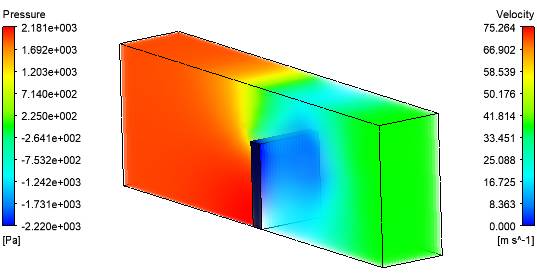

物理量分布如图所示。
