仿真说明

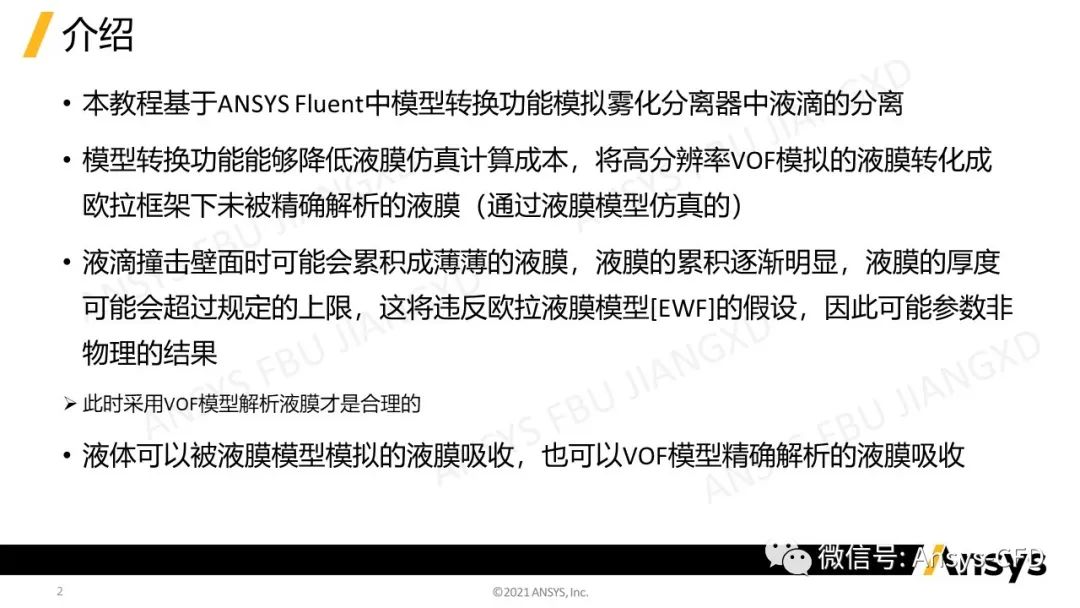

•本教程基于ANSYS Fluent中模型转换功能模拟雾化分离器中液滴的分离
•模型转换功能能够降低液膜仿真计算成本，将高分辨率VOF模拟的液膜转化成欧拉框架下未被精确解析的液膜（通过液膜模型仿真的）
•液滴撞击壁面时可能会累积成薄薄的液膜，液膜的累积逐渐明显，液膜的厚度可能会超过规定的上限，这将违反欧拉液膜模型[EWF]的假设，因此可能参数非物理的结果
Ø此时采用VOF模型解析液膜才是合理的
•液体可以被液膜模型模拟的液膜吸收，也可以VOF模型精确解析的液膜吸收
内容简介

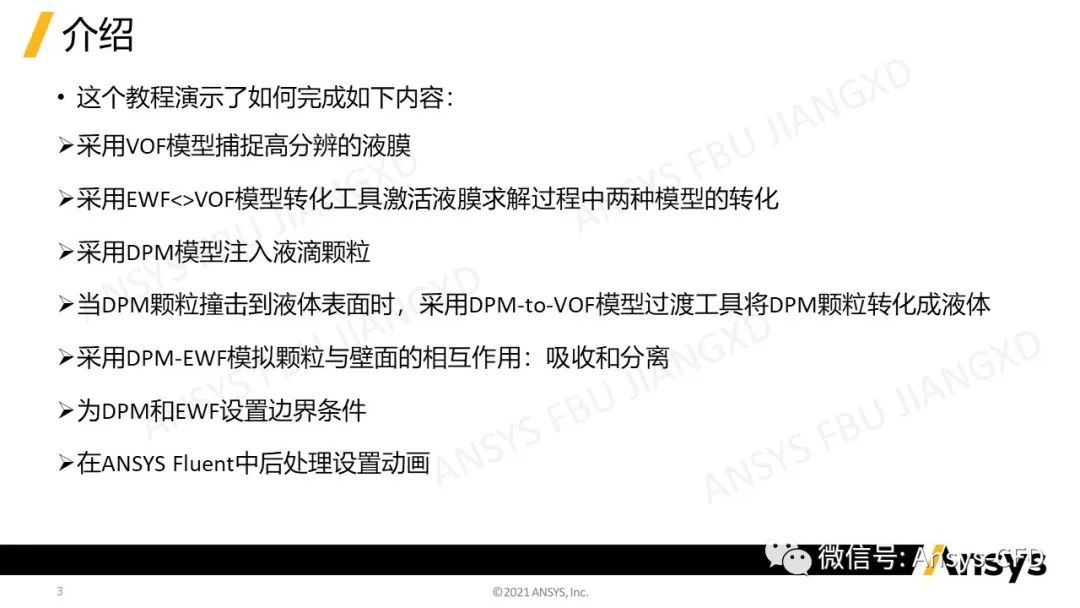

•这个教程演示了如何完成如下内容：

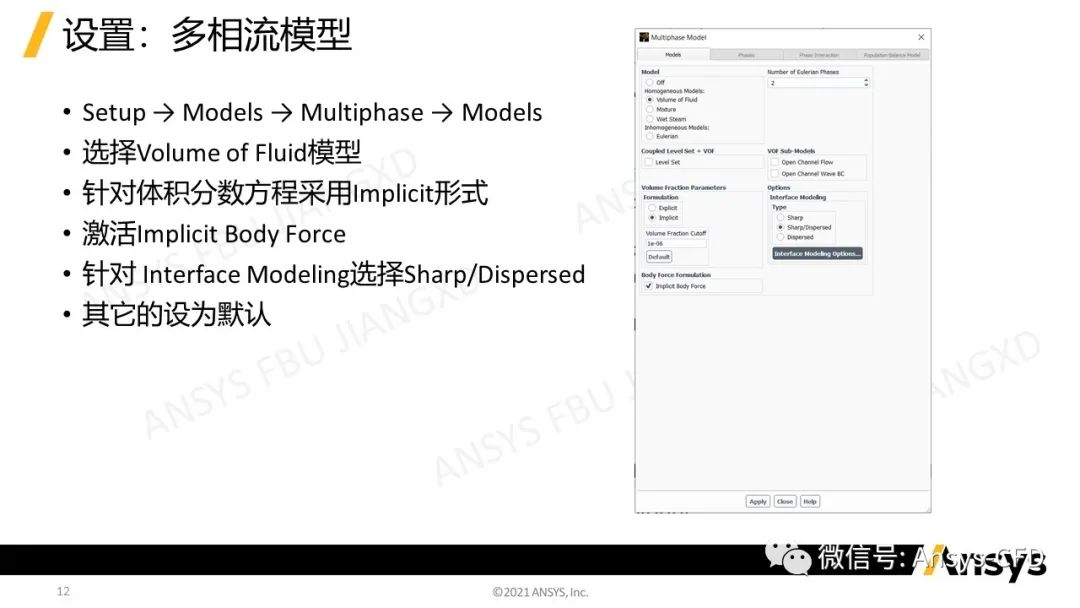

Ø采用VOF模型捕捉高分辨的液膜

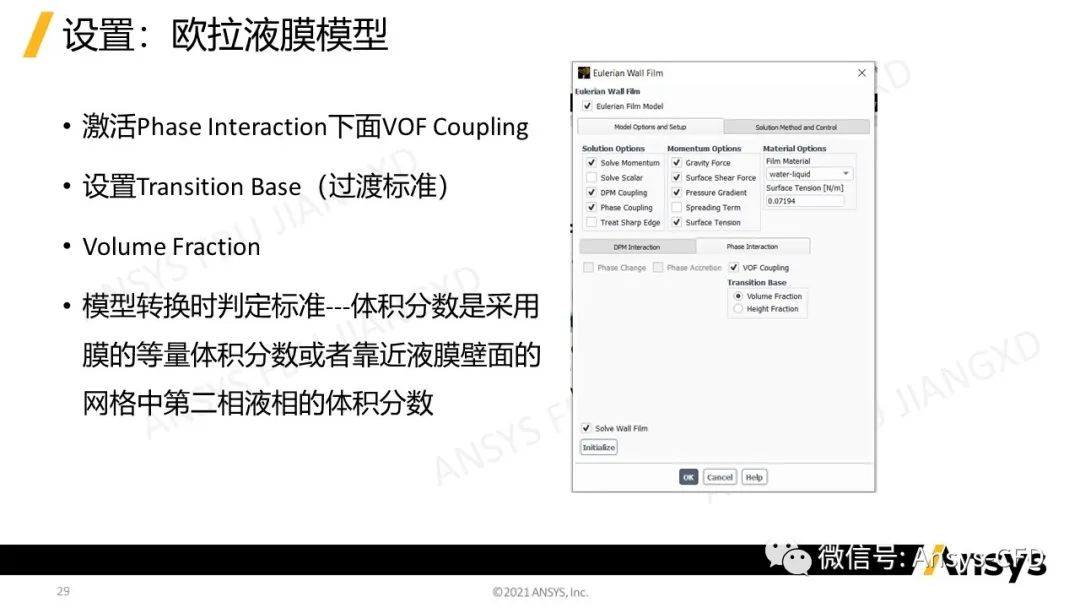

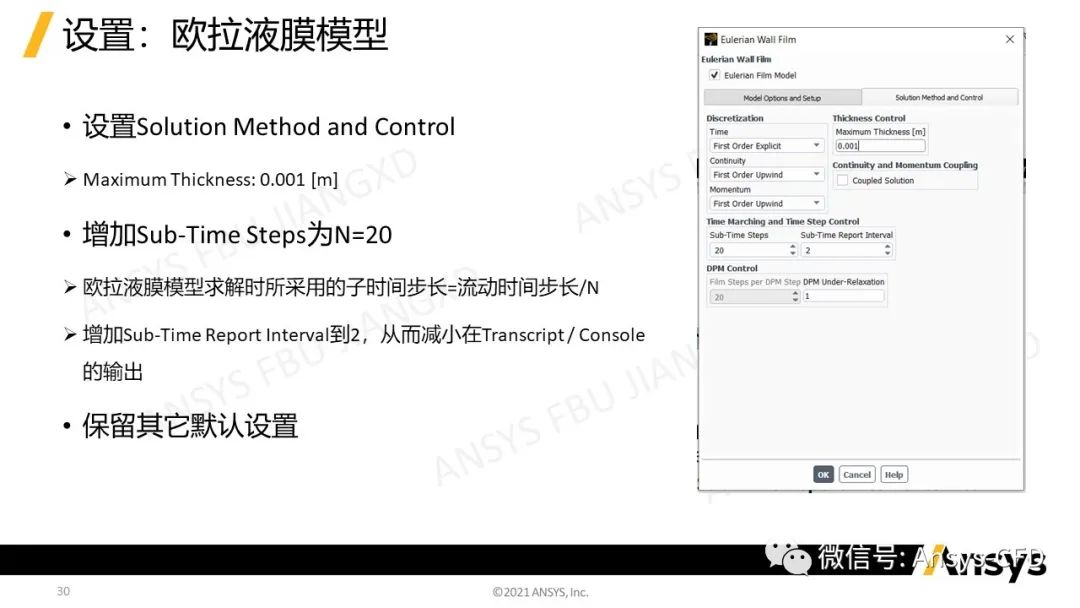

Ø采用EWF<>VOF模型转化工具激活液膜求解过程中两种模型的转化

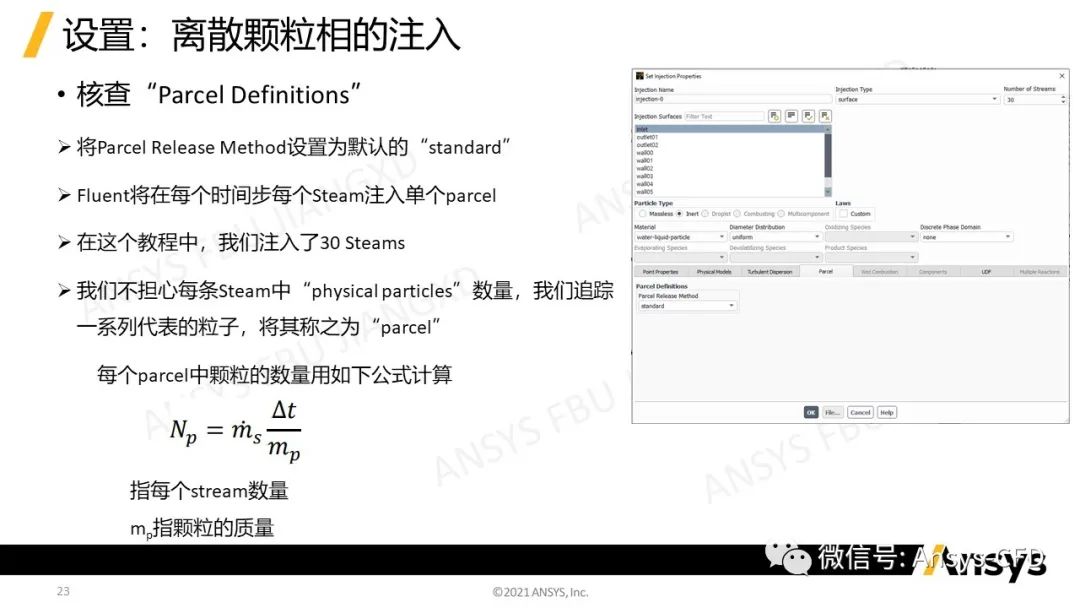

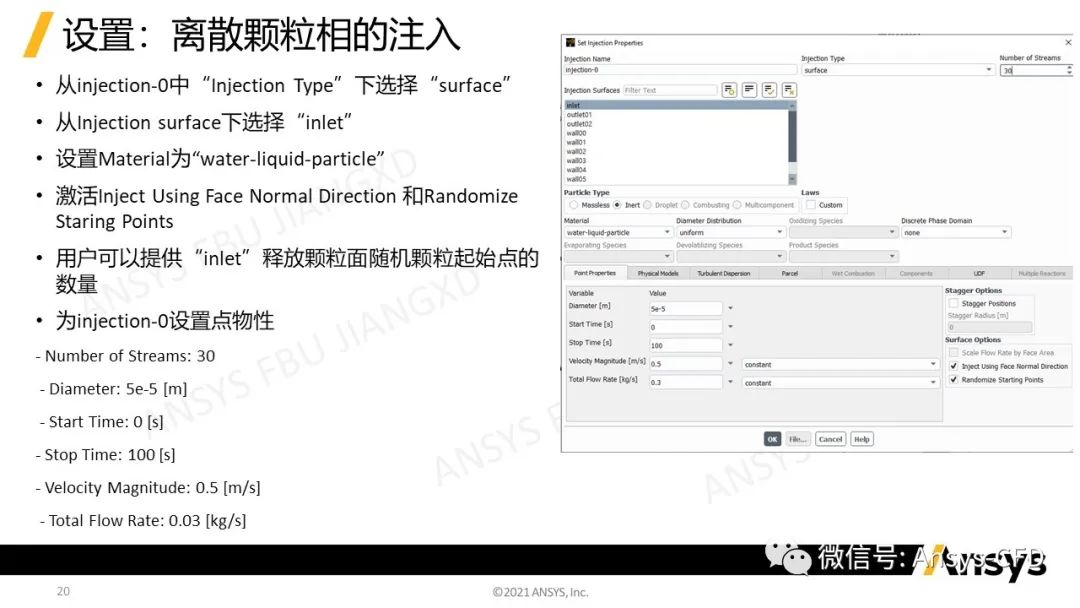

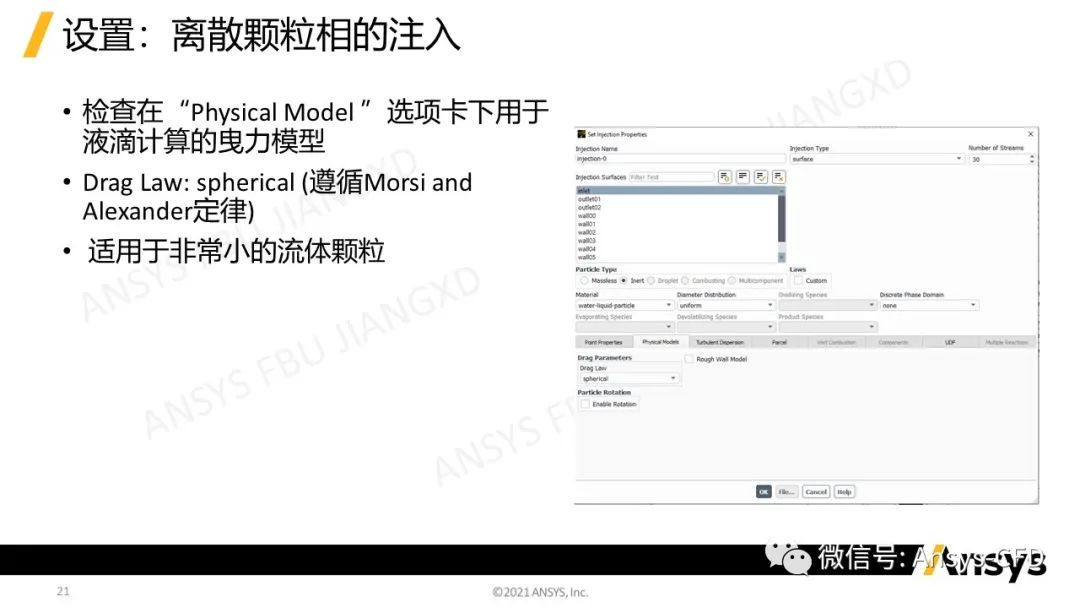

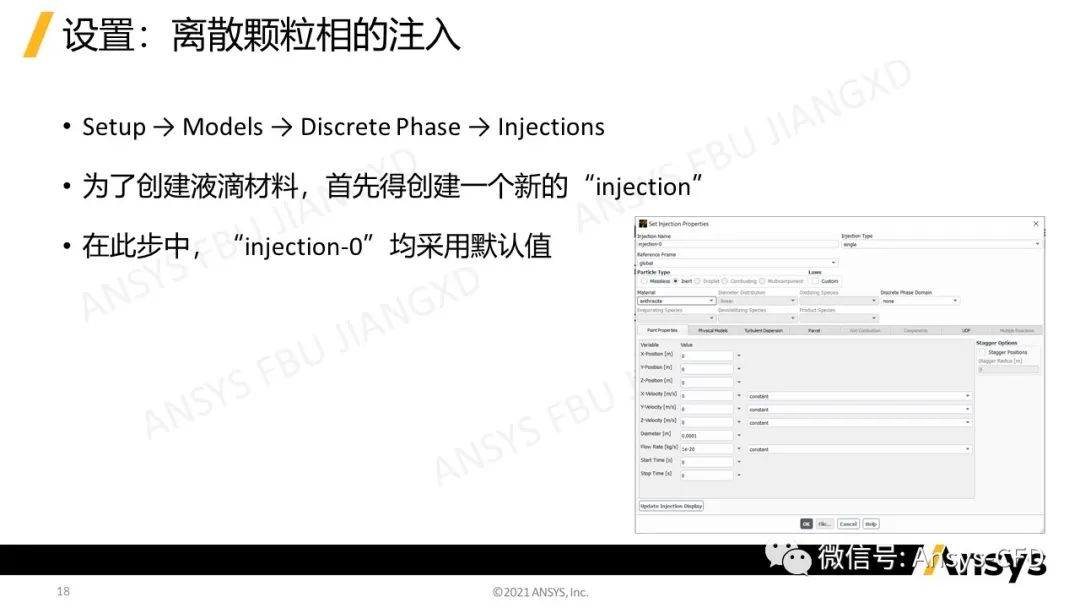

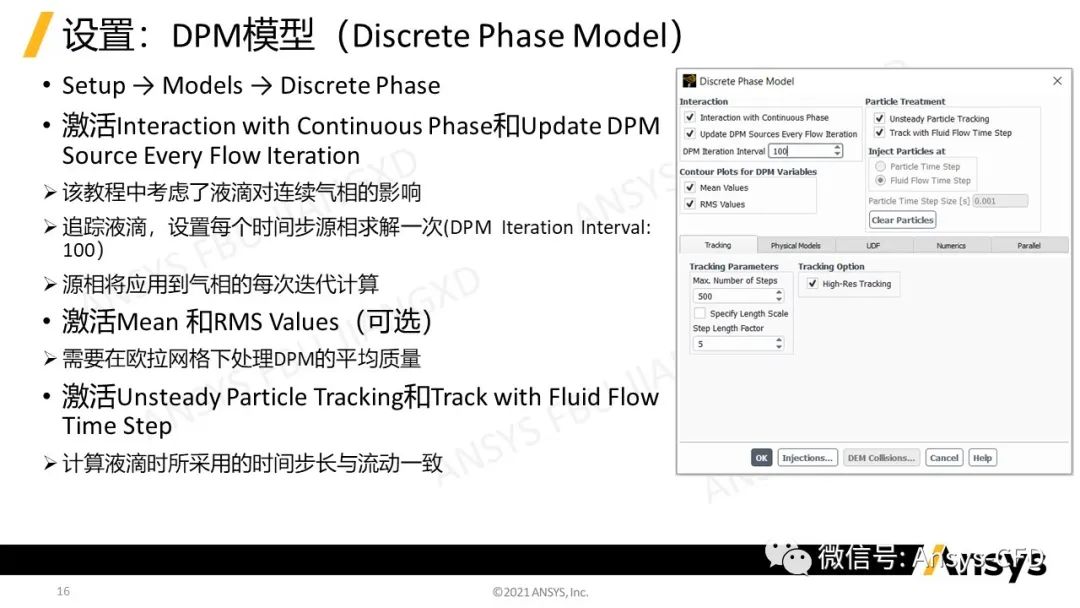

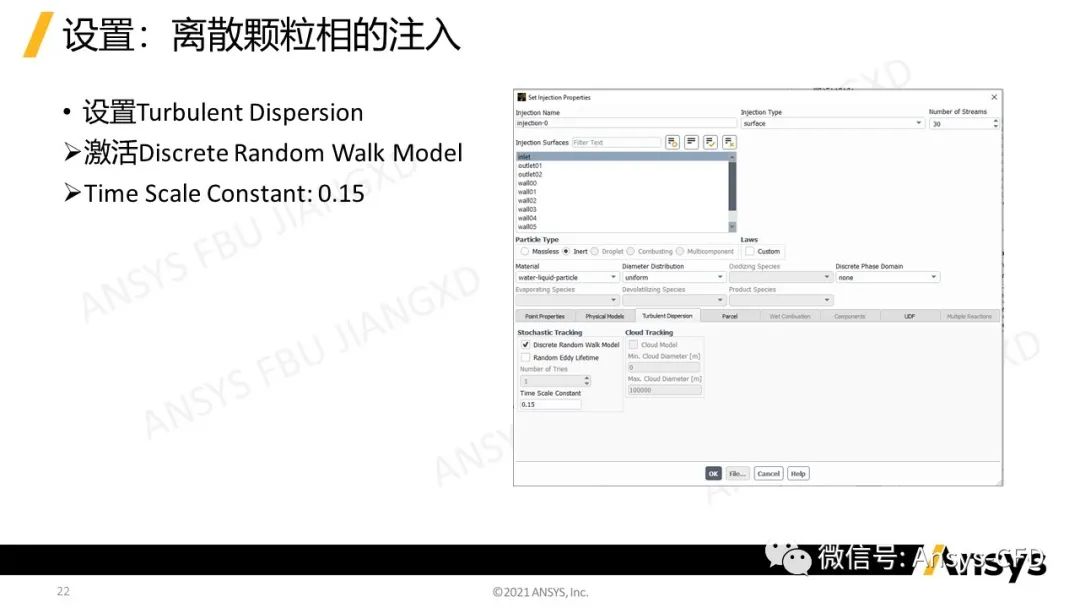

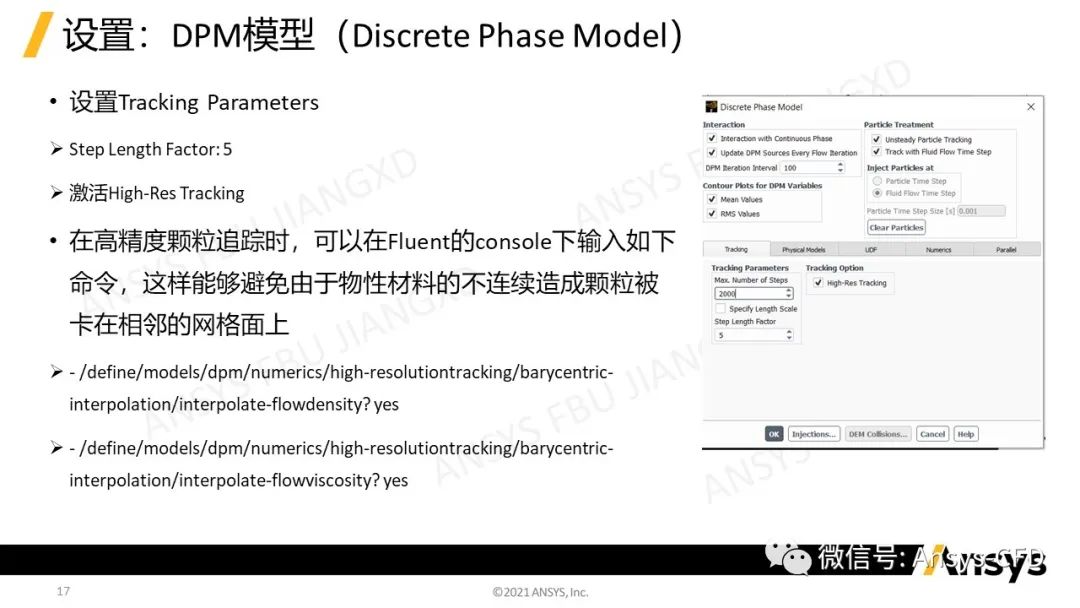

Ø采用DPM模型注入液滴颗粒

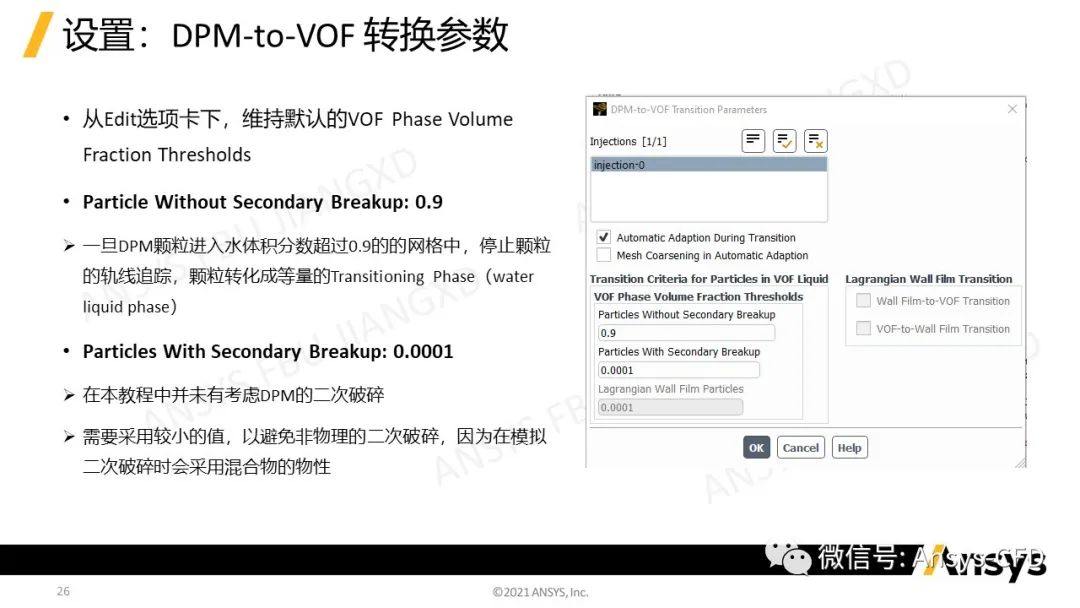

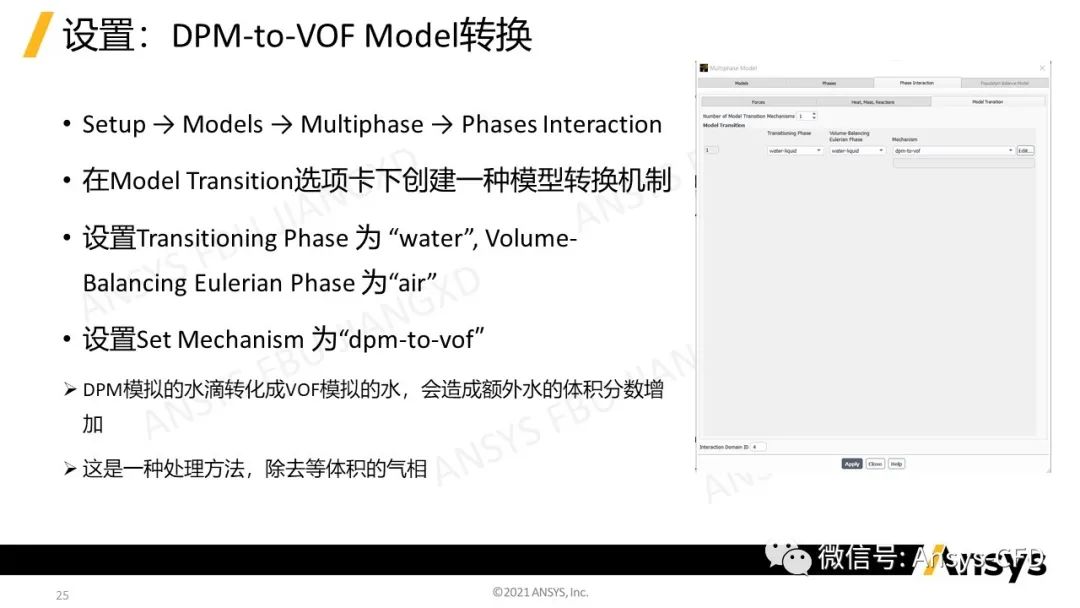

Ø当DPM颗粒撞击到液体表面时，采用DPM-to-VOF模型过渡工具将DPM颗粒转化成液体

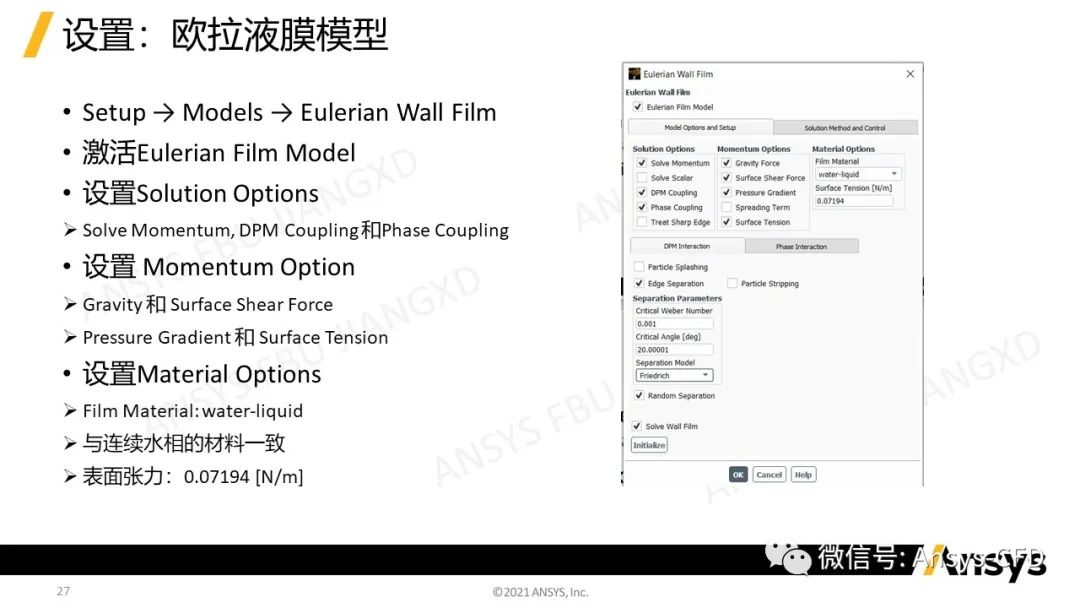

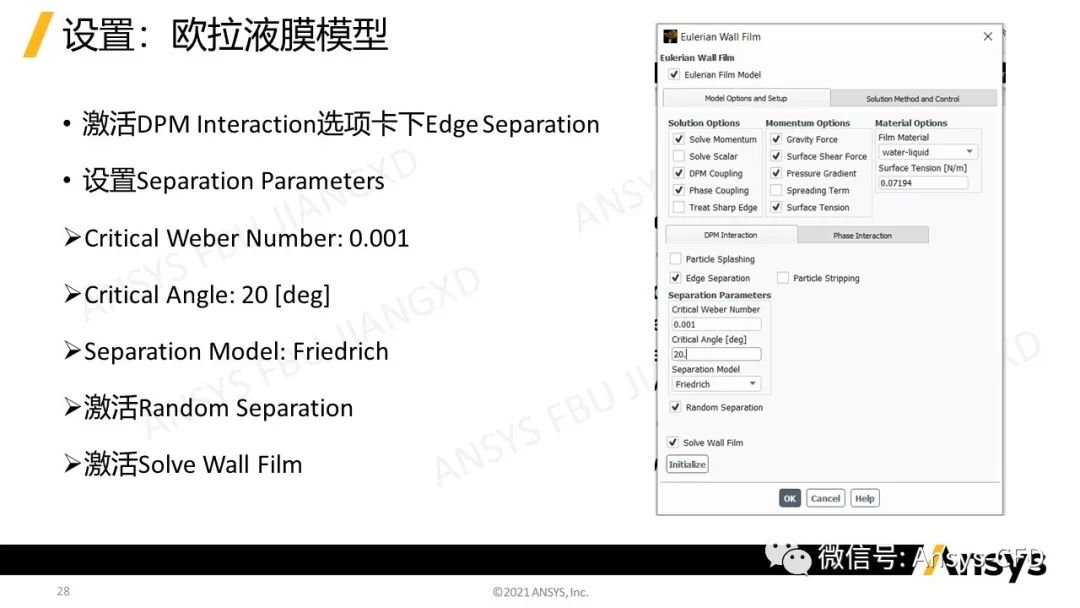

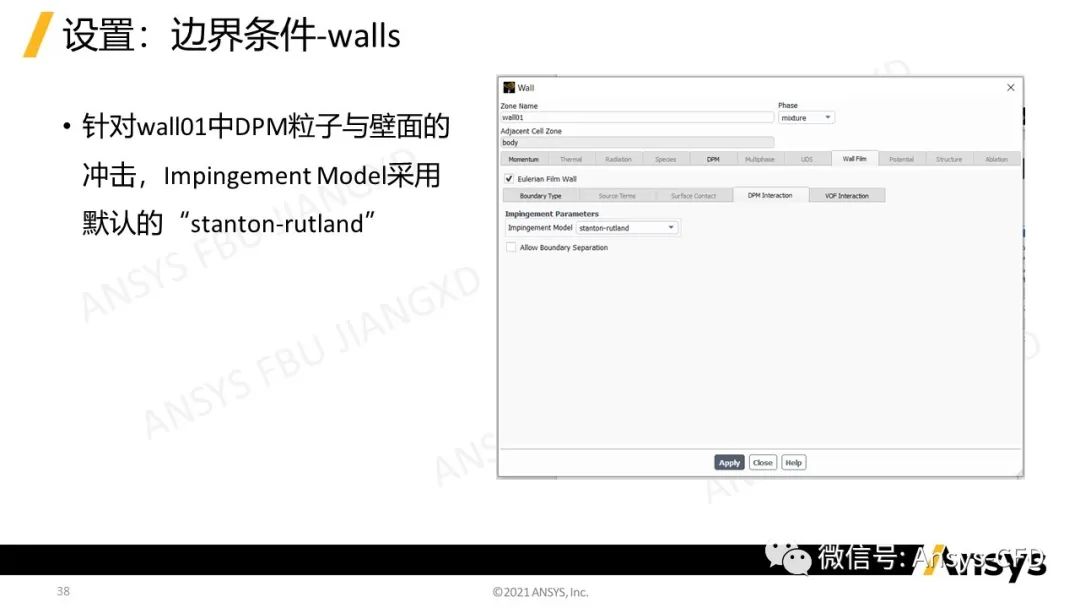

Ø采用DPM-EWF模拟颗粒与壁面的相互作用：吸收和分离

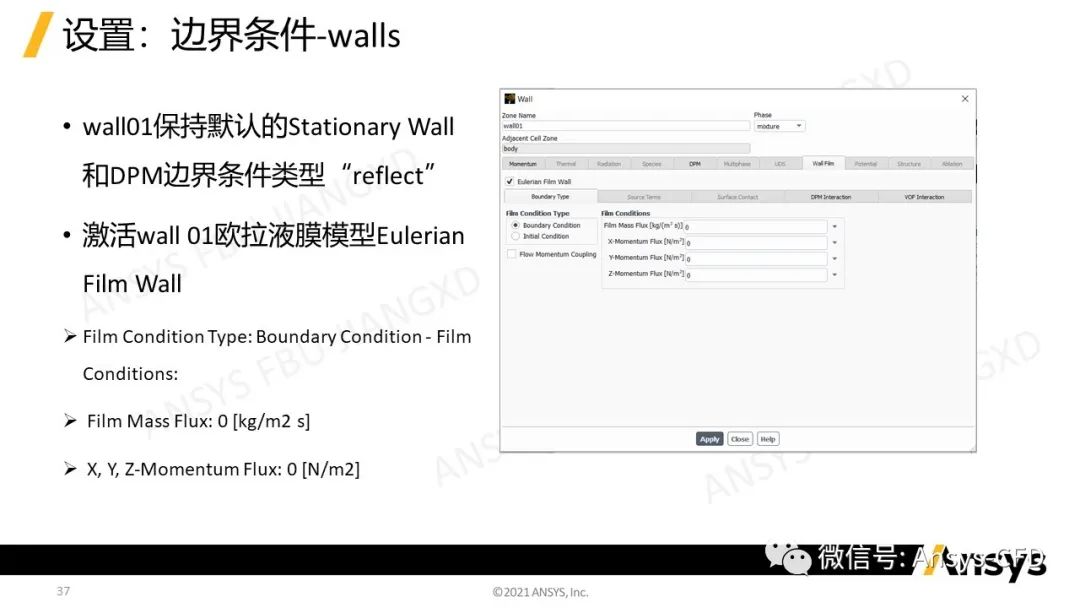

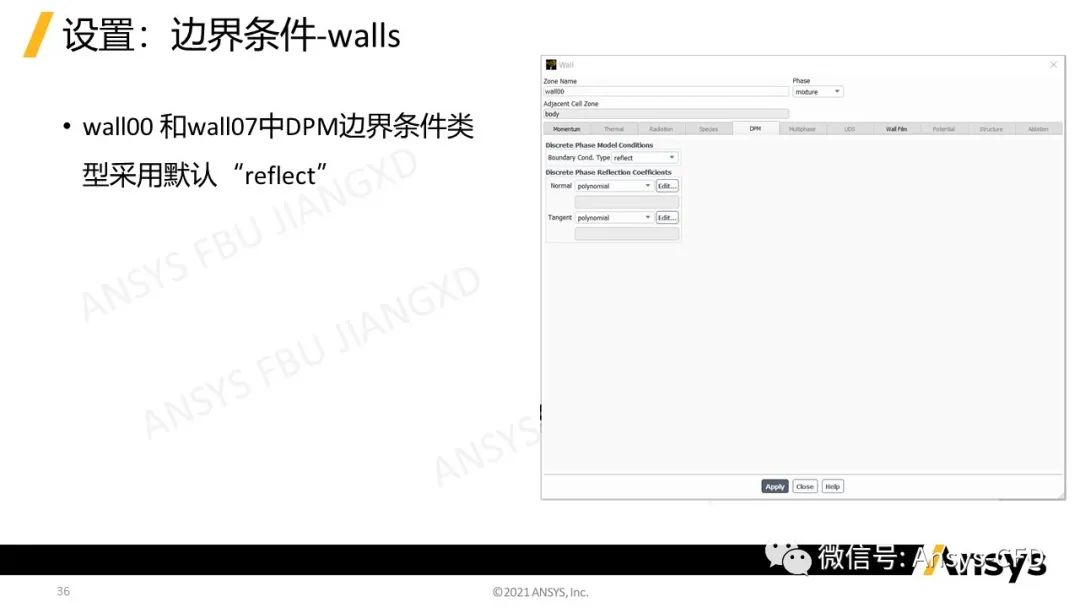

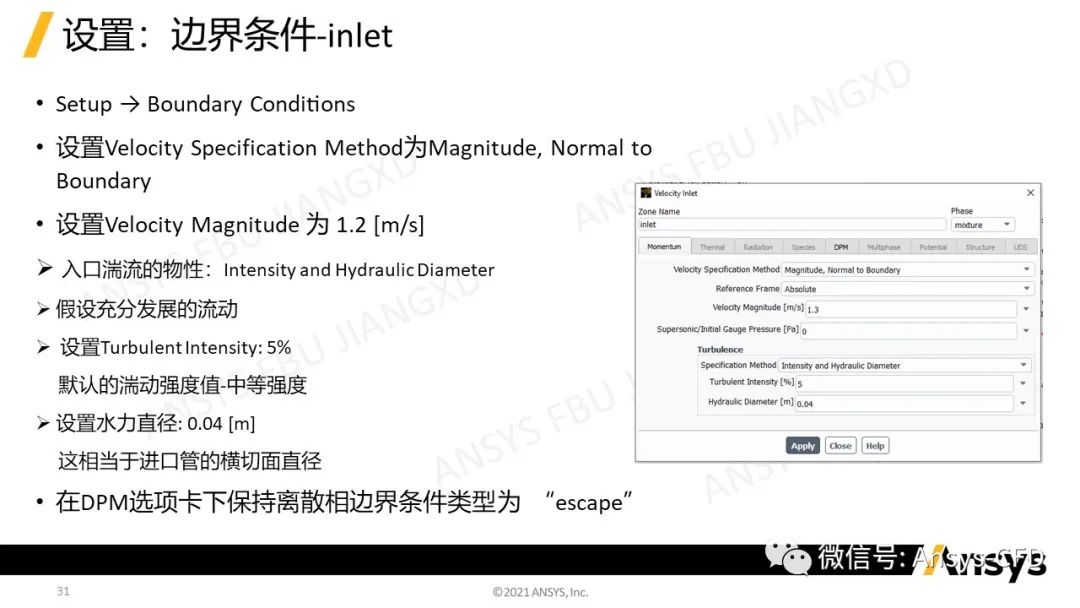

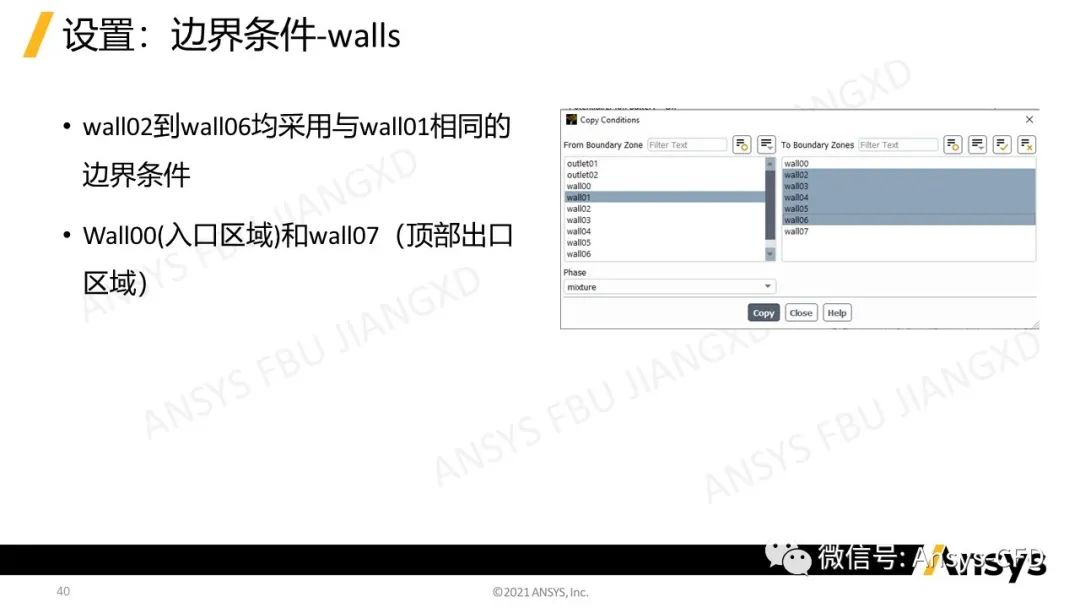

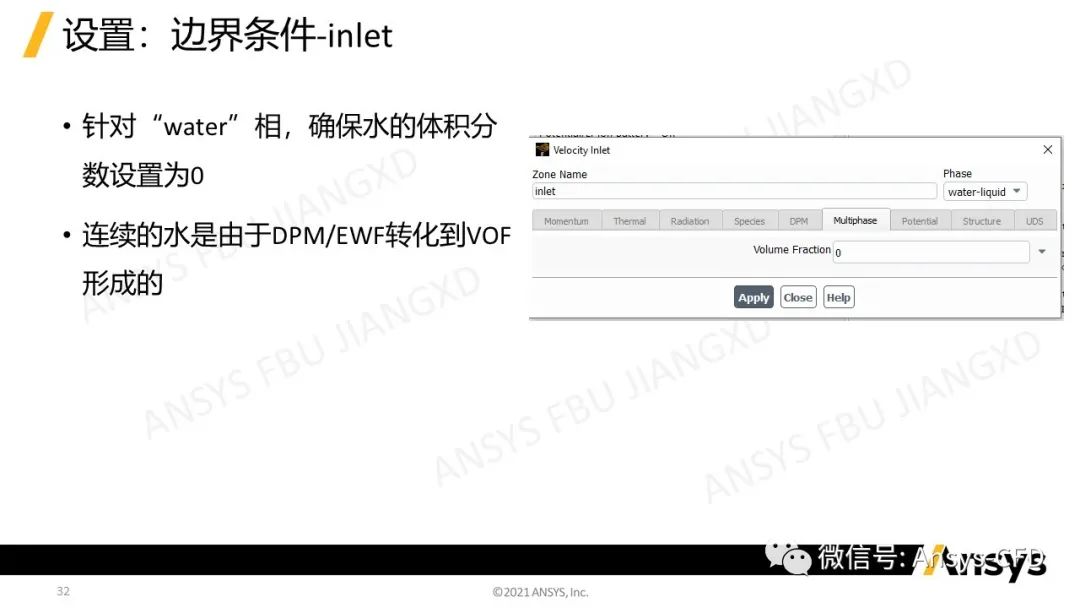

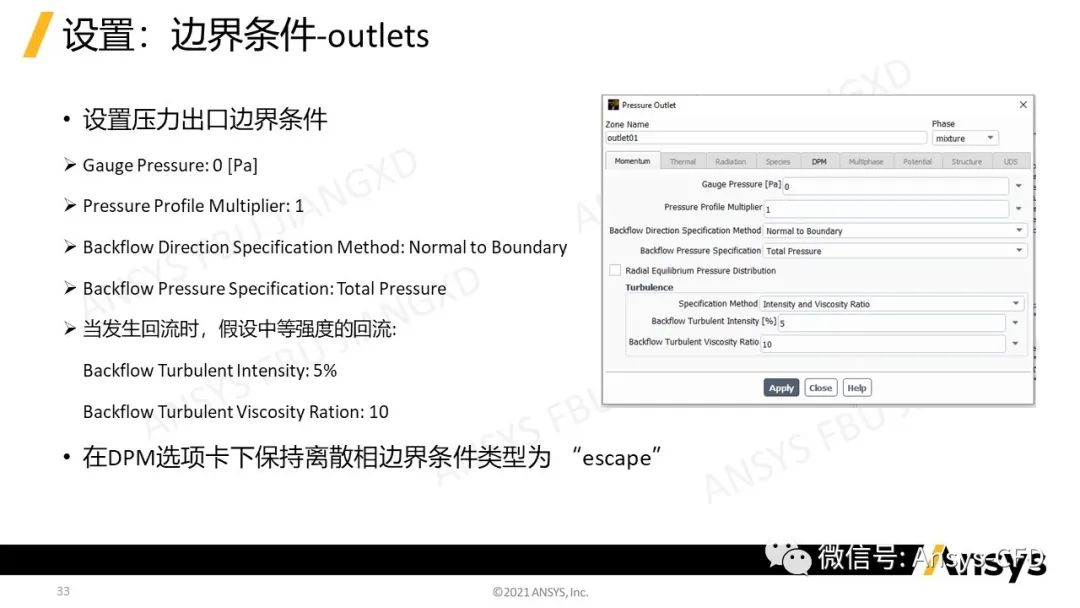

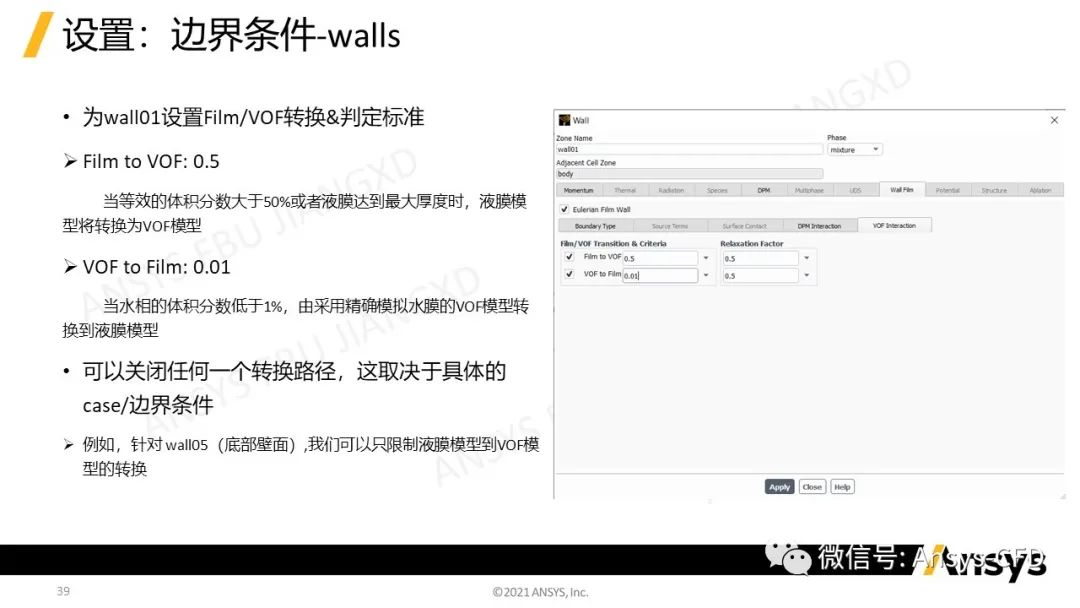

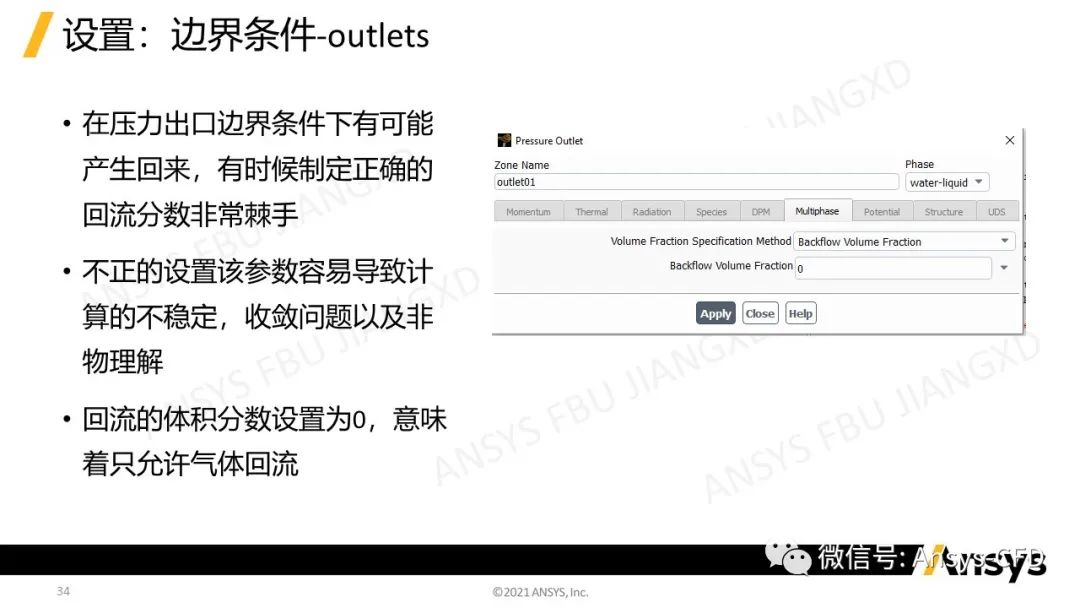

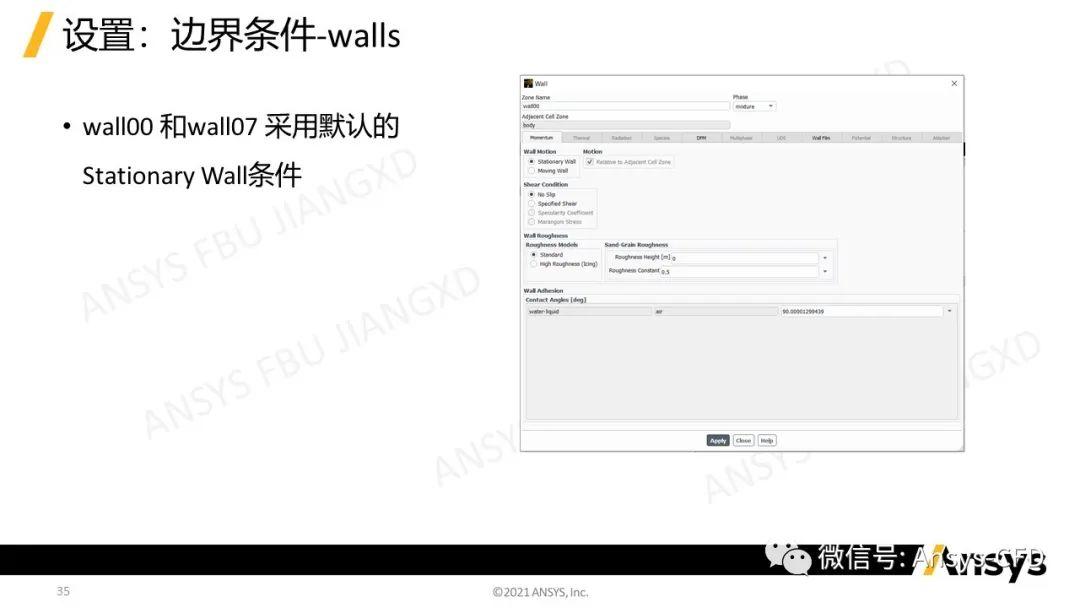

Ø为DPM和EWF设置边界条件

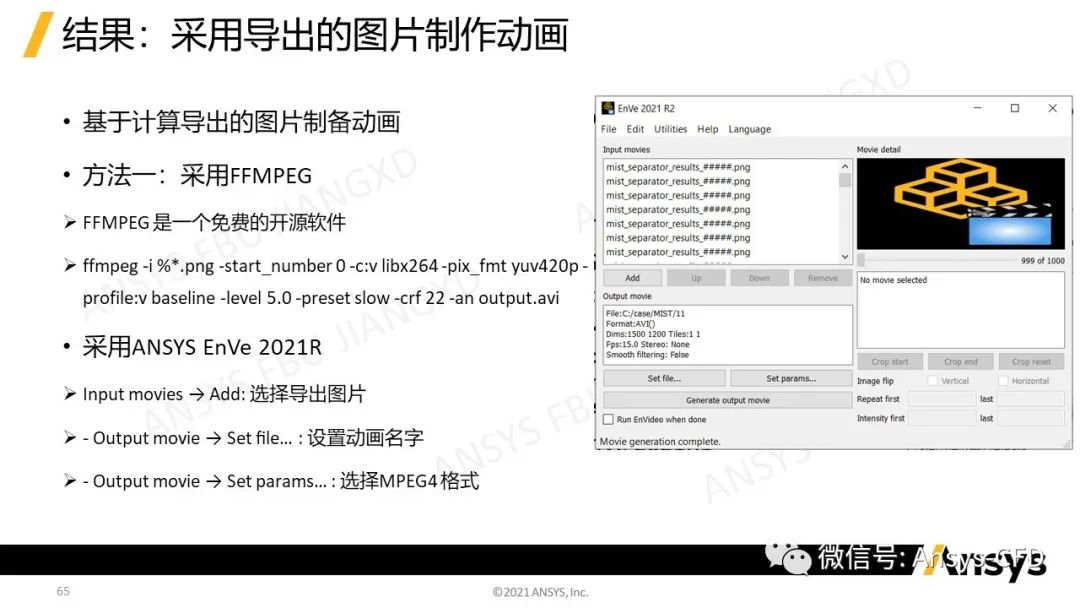

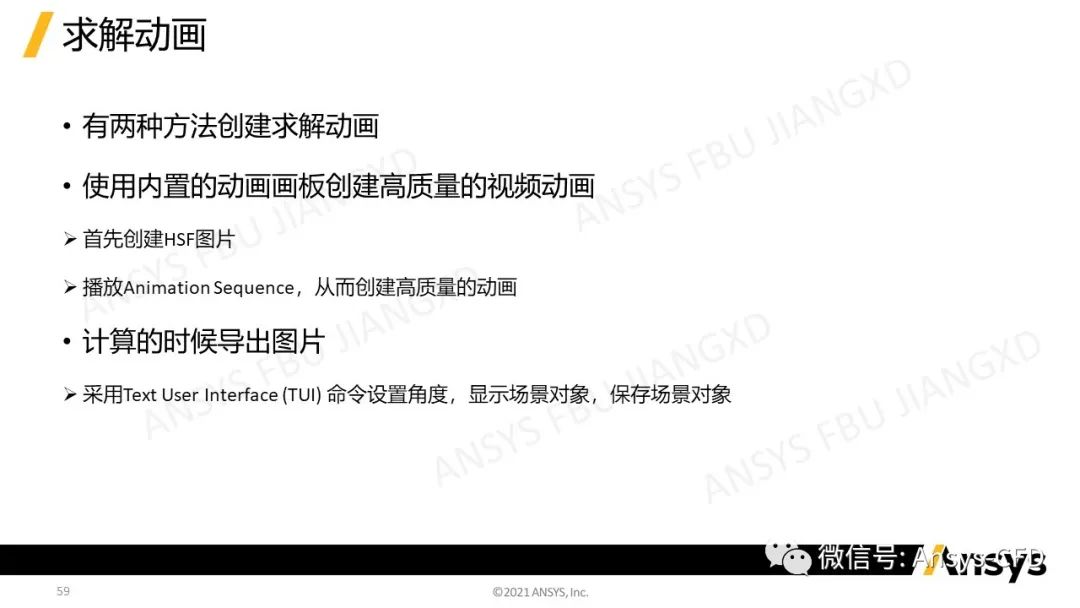

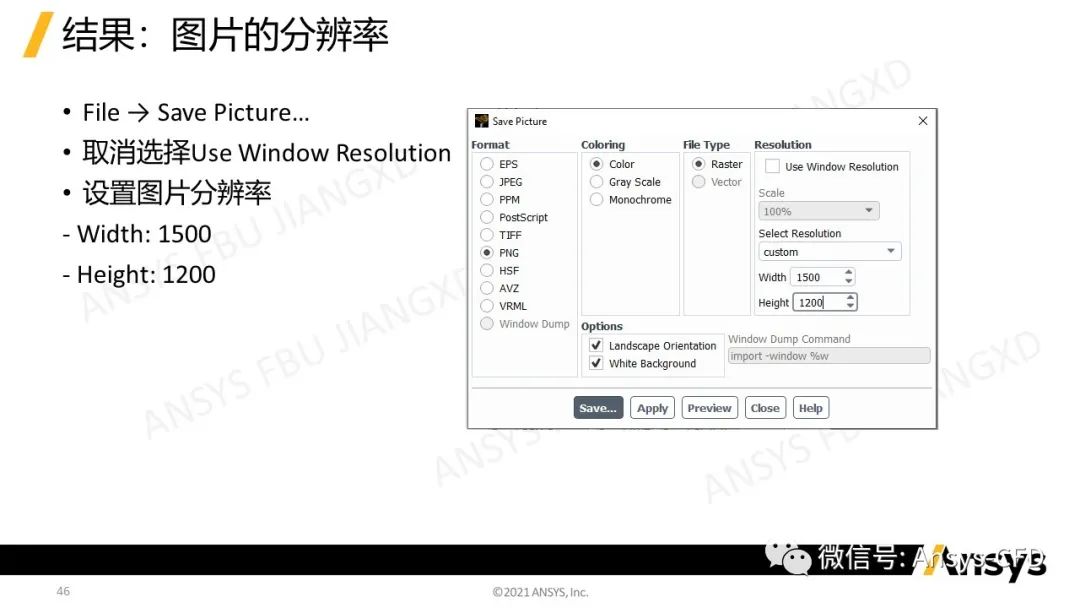

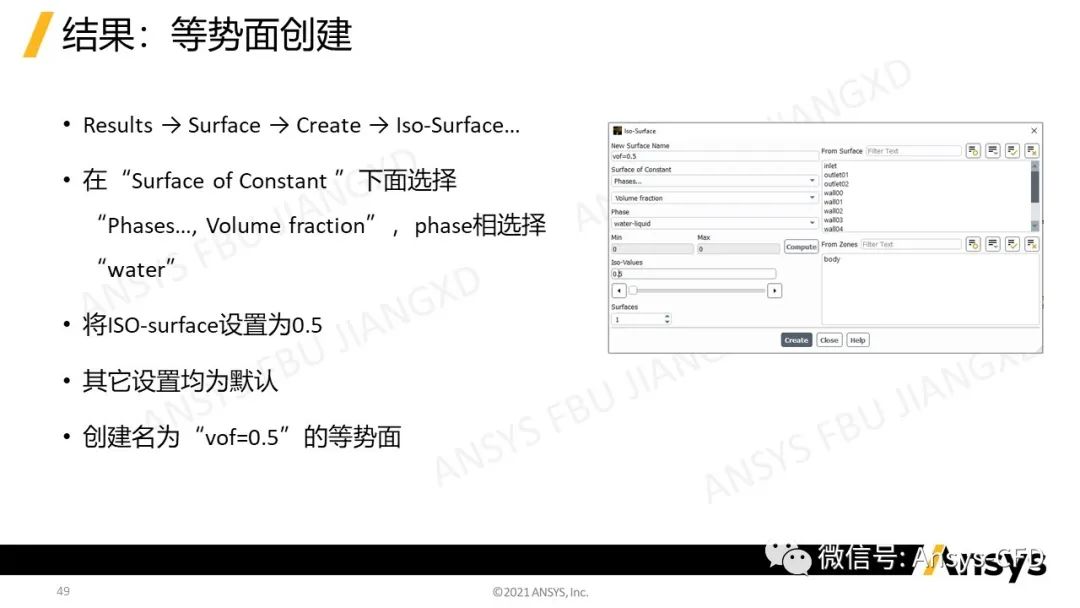

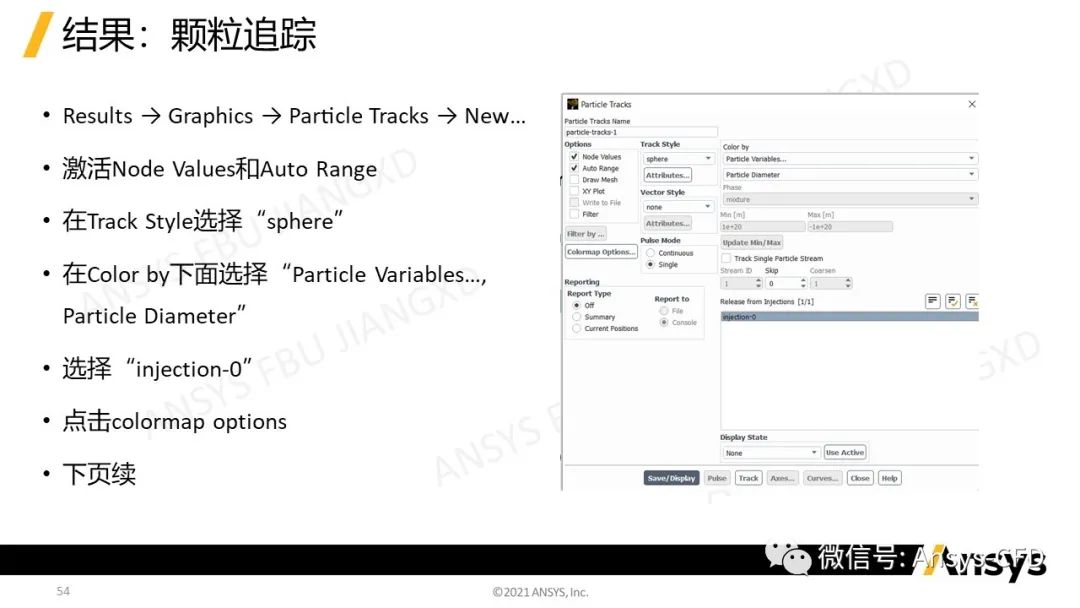

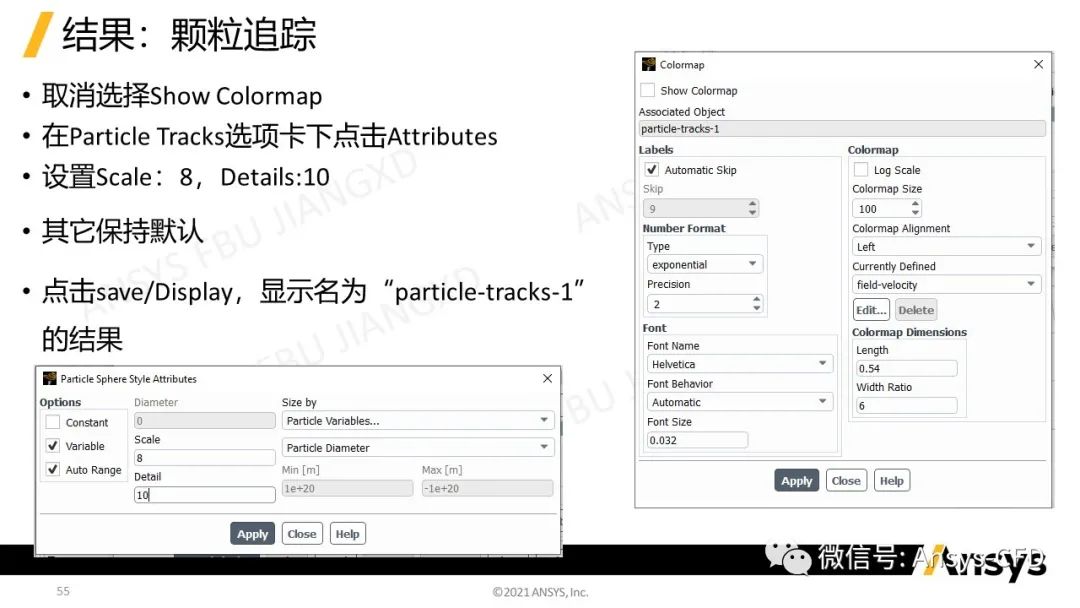

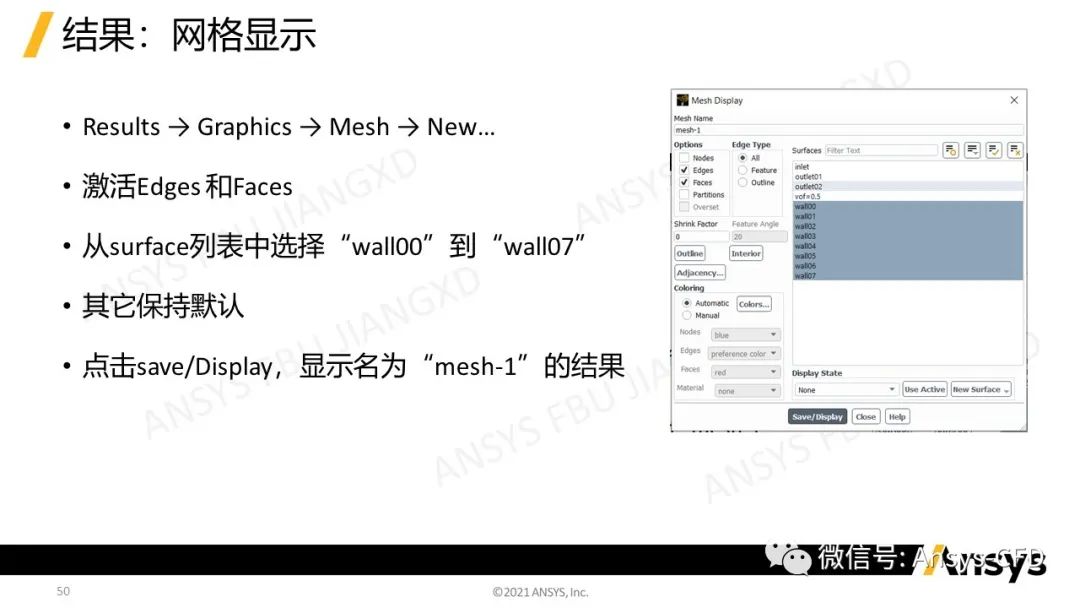

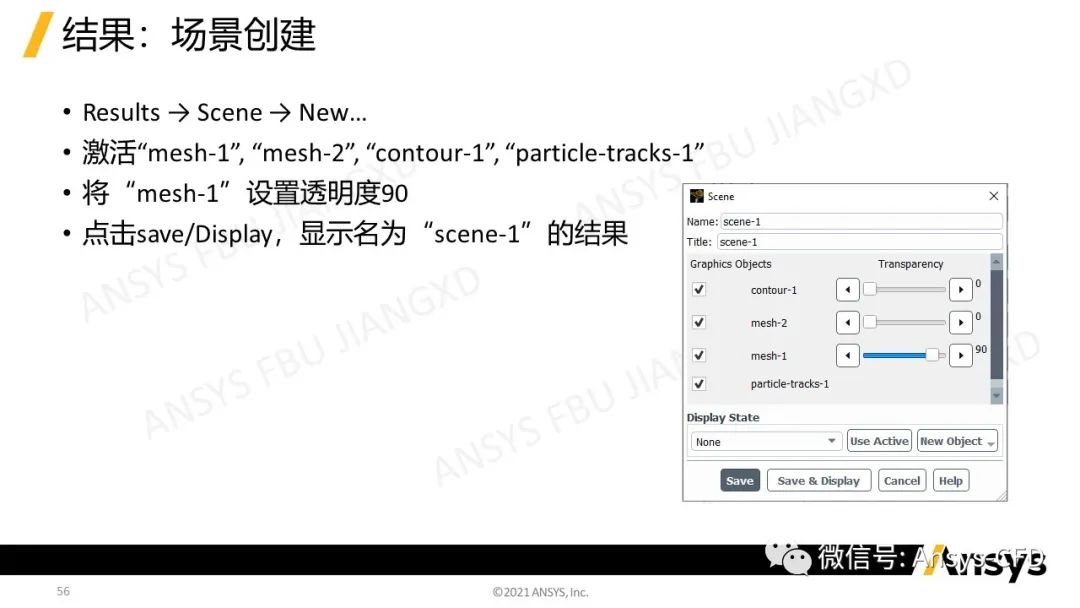

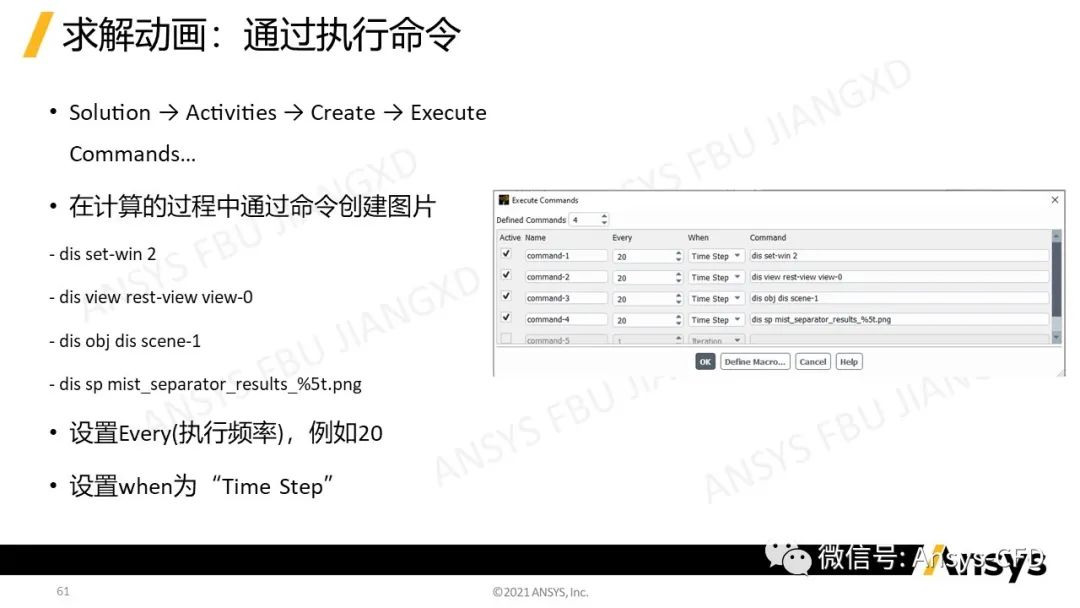

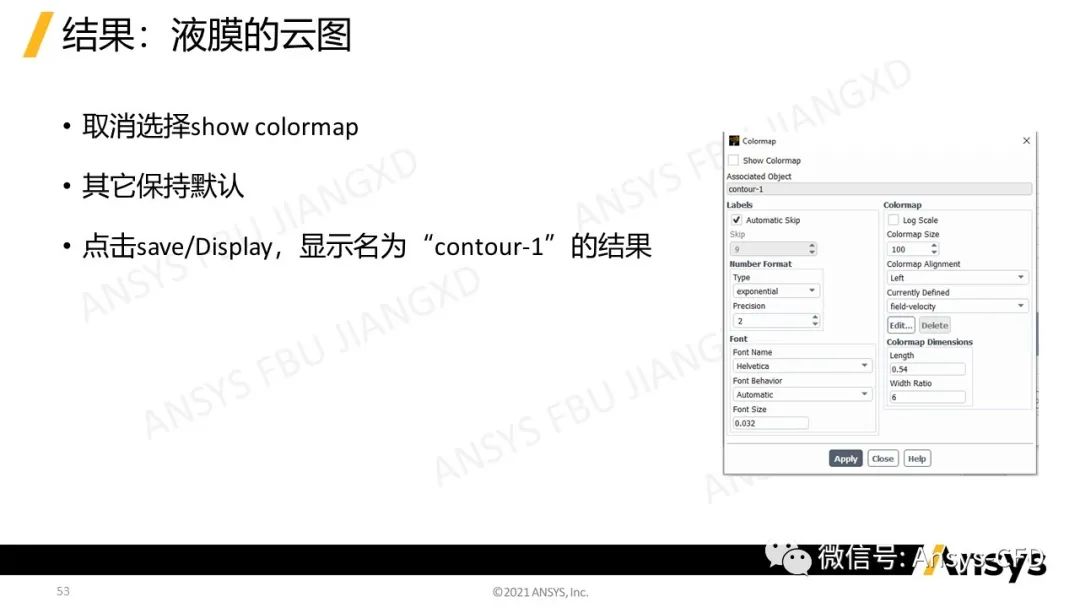

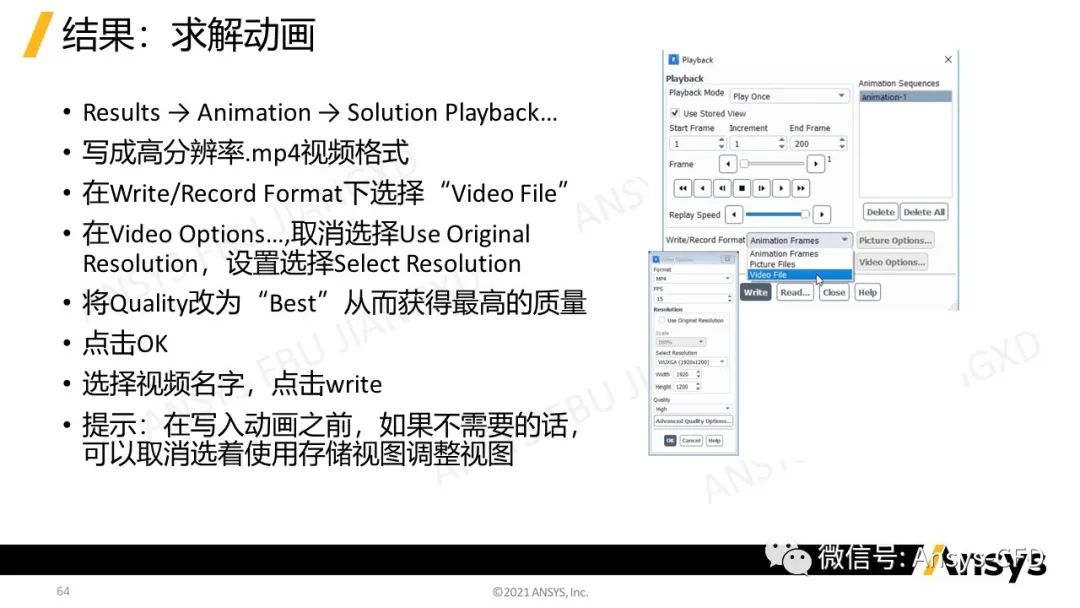

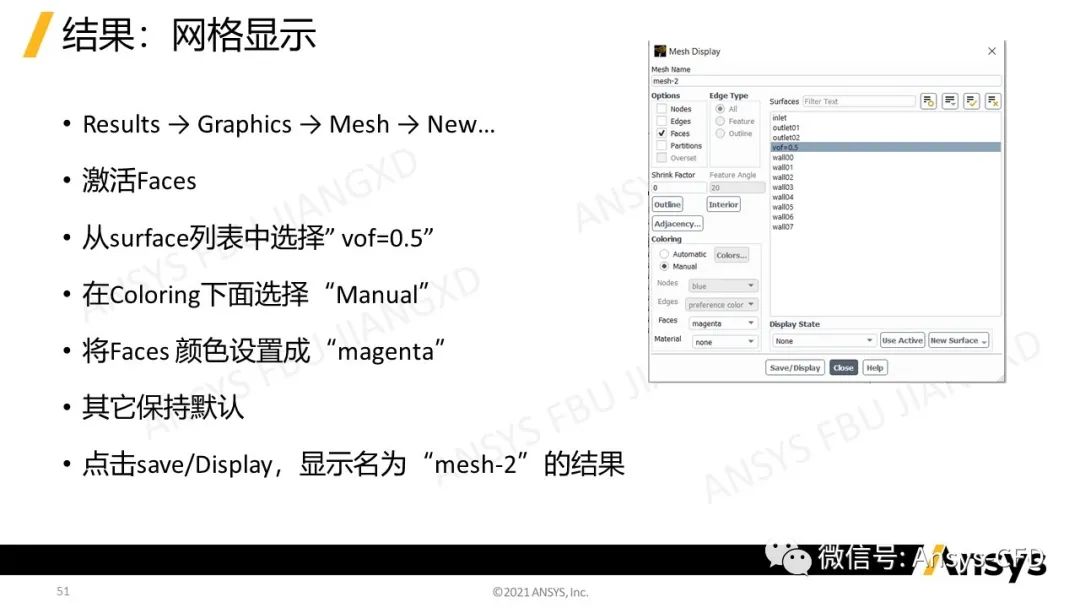

Ø在ANSYS Fluent中后处理设置动画
具体内容
