【仿真技巧】旋转叶片双向流固耦合仿真最佳实践案例

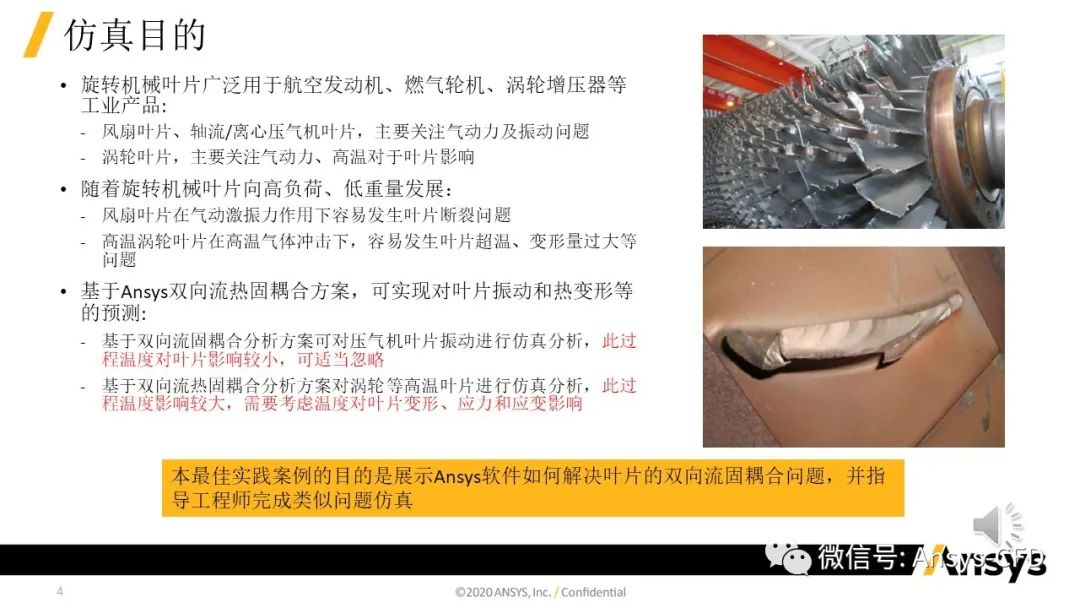

•旋转机械叶片广泛用于航空发动机、燃气轮机、涡轮增压器等工业产品:

    ‐风扇叶片、轴流/离心压气机叶片，主要关注气动力及振动问题

    ‐涡轮叶片，主要关注气动力、高温对于叶片影响

•随着旋转机械叶片向高负荷、低重量发展：

    ‐风扇叶片在气动激振力作用下容易发生叶片断裂问题 ‐高温涡轮叶片在高温气体冲击下，容易发生叶片超温、变形量过大等问题

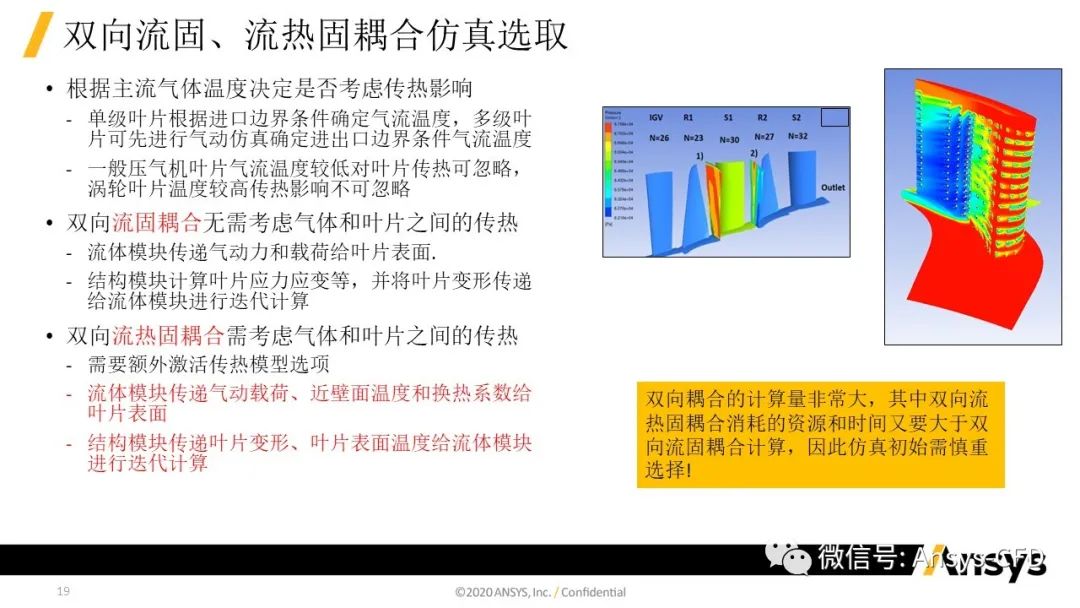

•基于Ansys双向流热固耦合方案，可实现对叶片振动和热变形等的预测:

    ‐基于双向流固耦合分析方案可对压气机叶片振动进行仿真分析，此过程温度对叶片影响较小，可适当忽略

‐基于双向流热固耦合分析方案对涡轮等高温叶片进行仿真分析，此过程温度影响较大，需要考虑温度对叶片变形、应力和应变影响

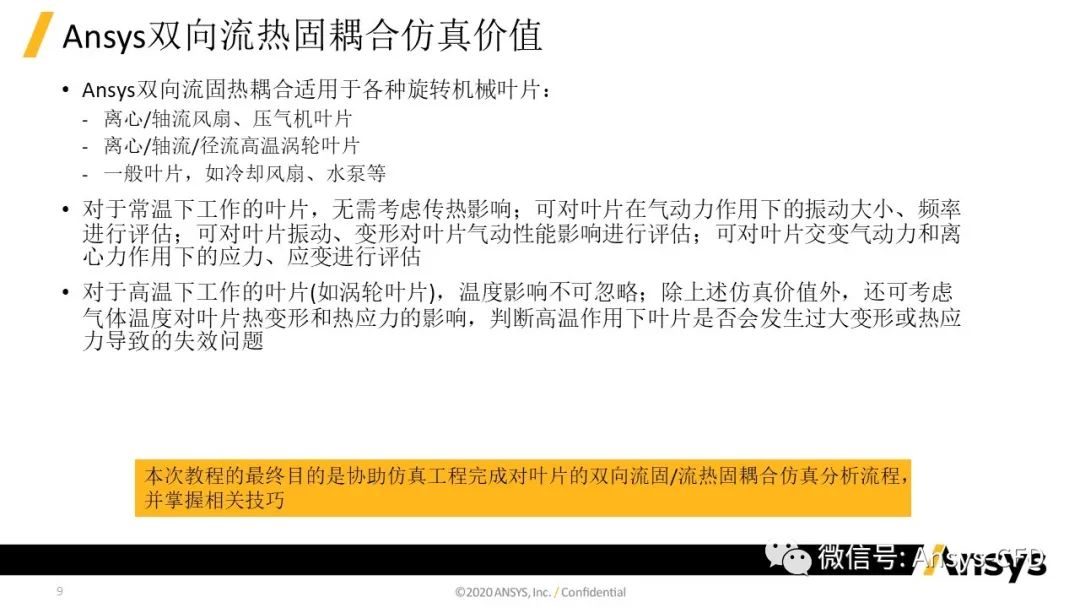

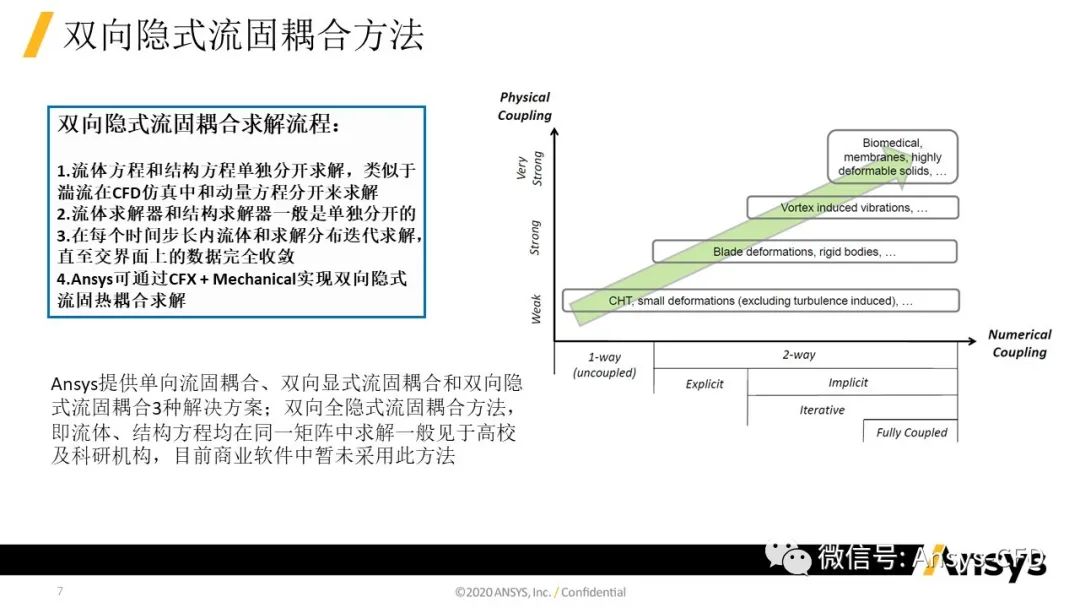

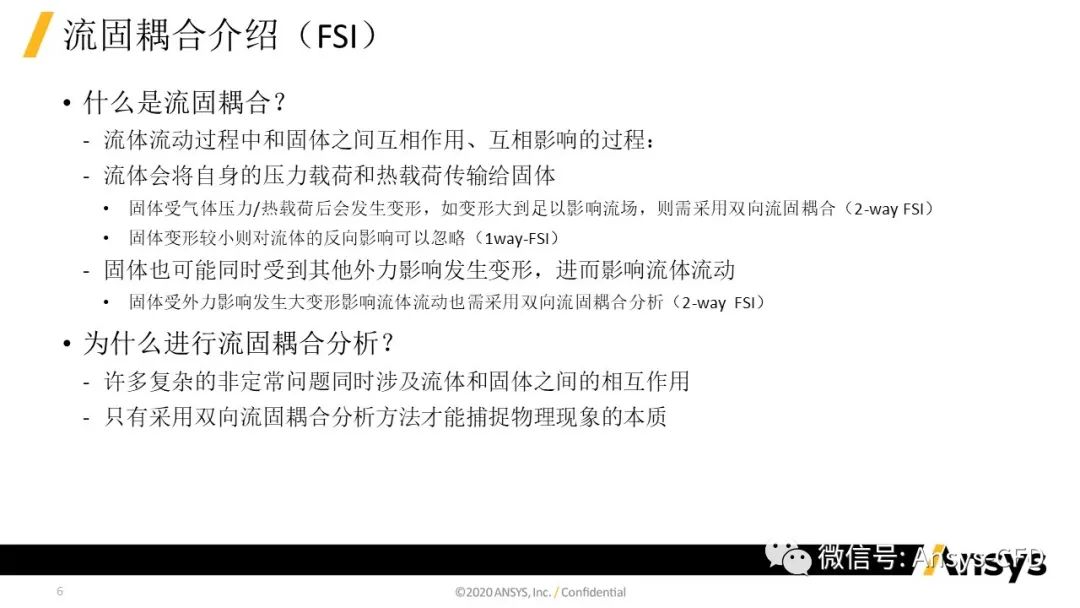

•双向流固热耦合(FSI)方法简介

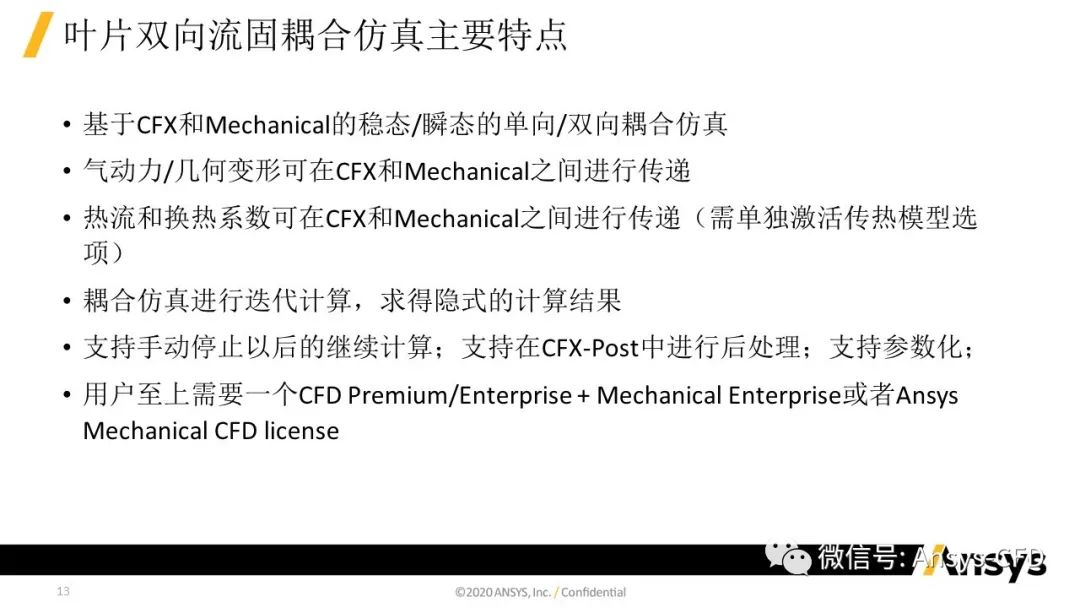

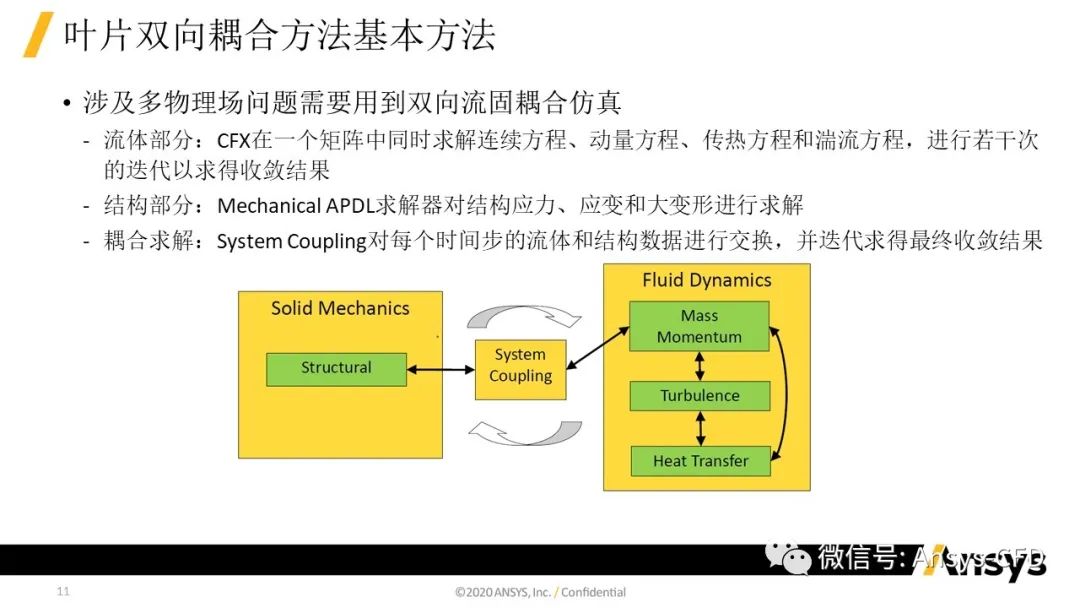

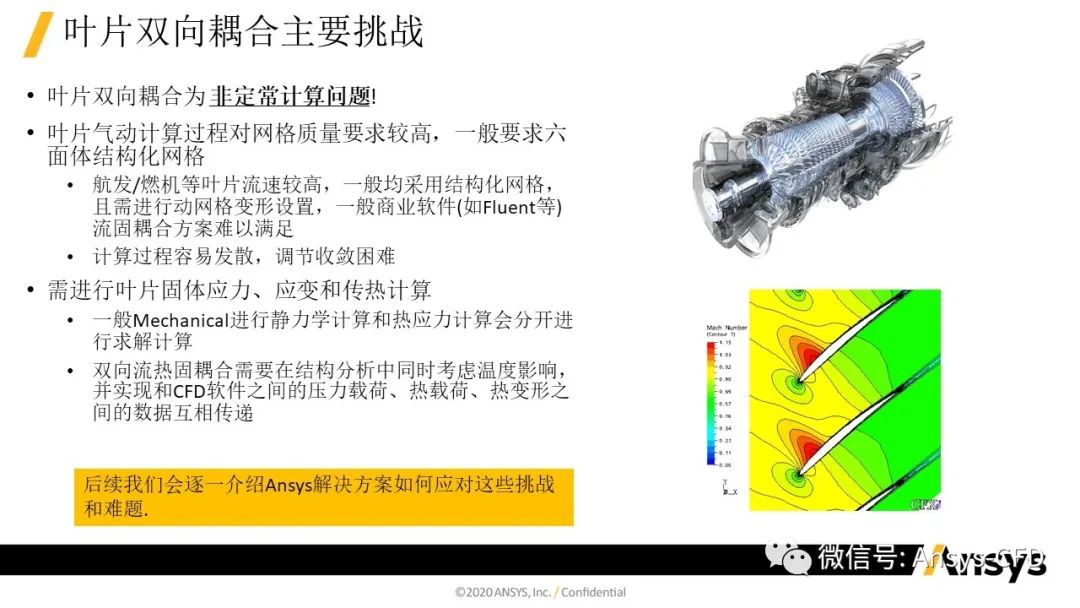

•叶片双向耦合方法概述

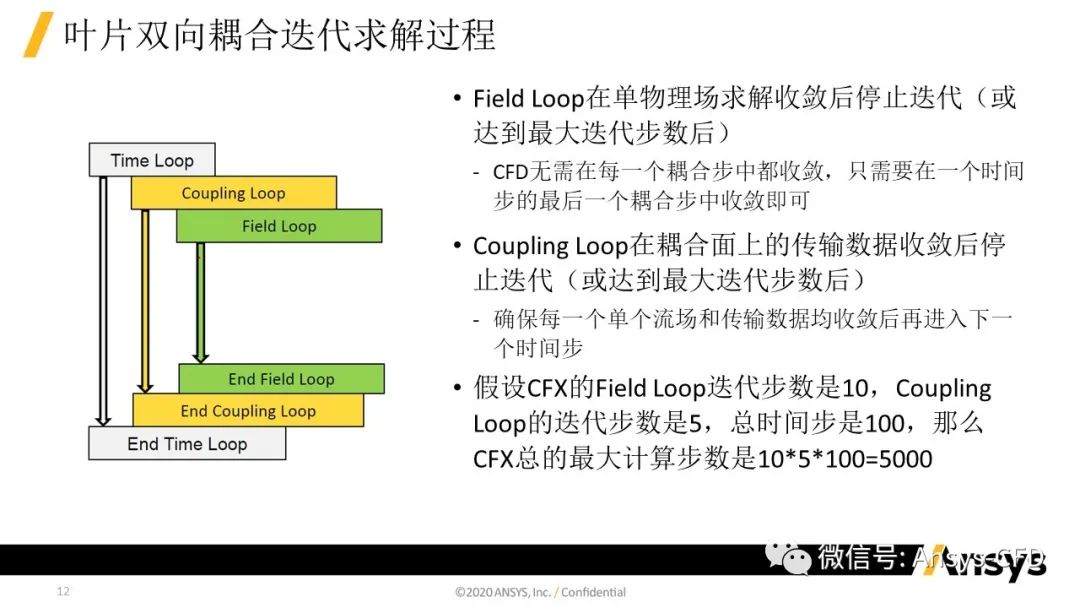

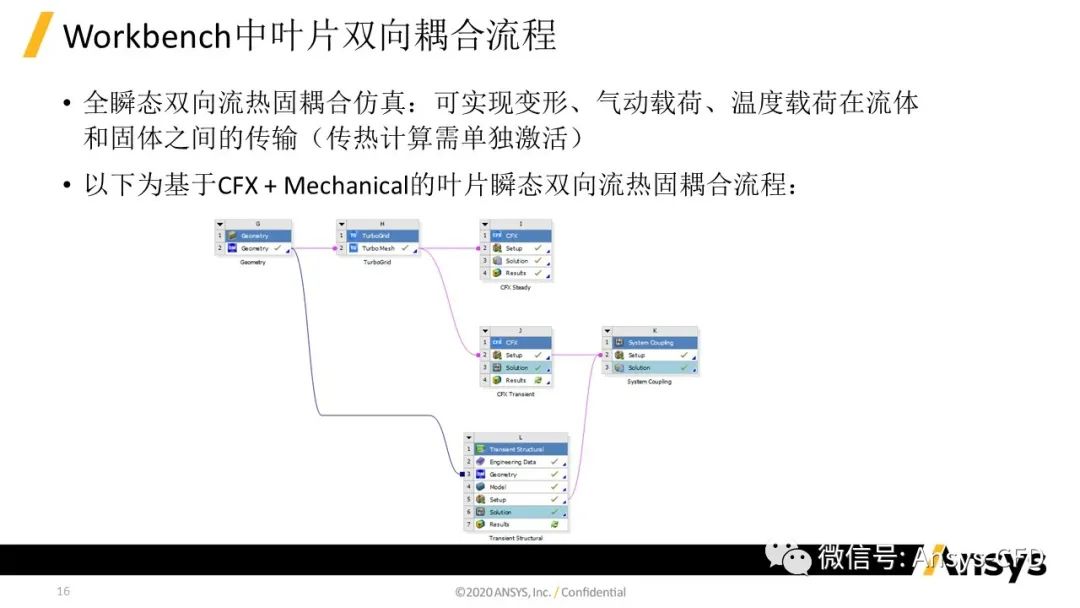

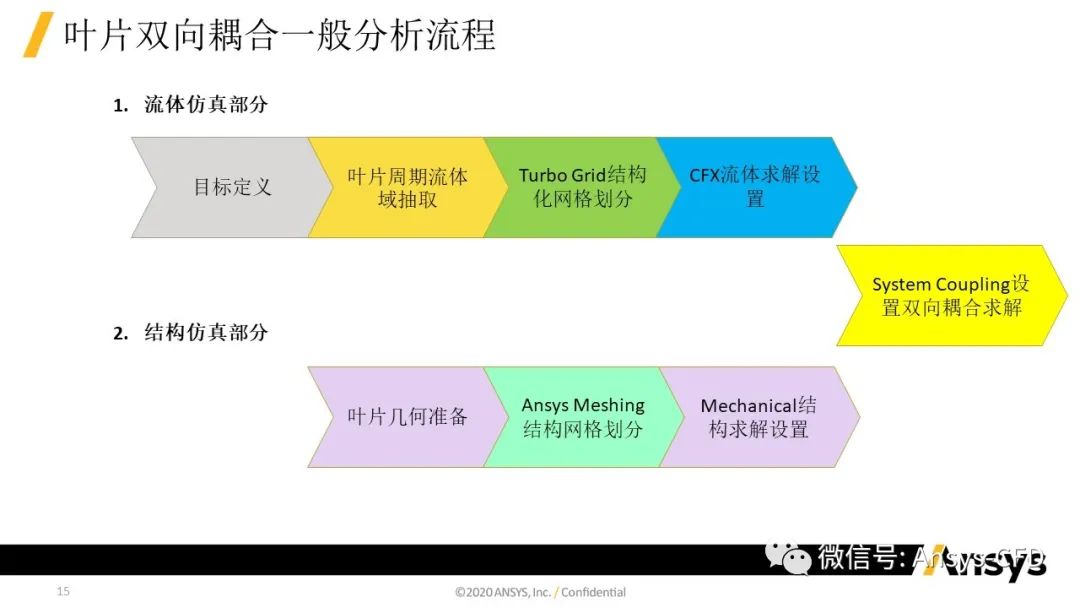

•叶片双向耦合工作流程

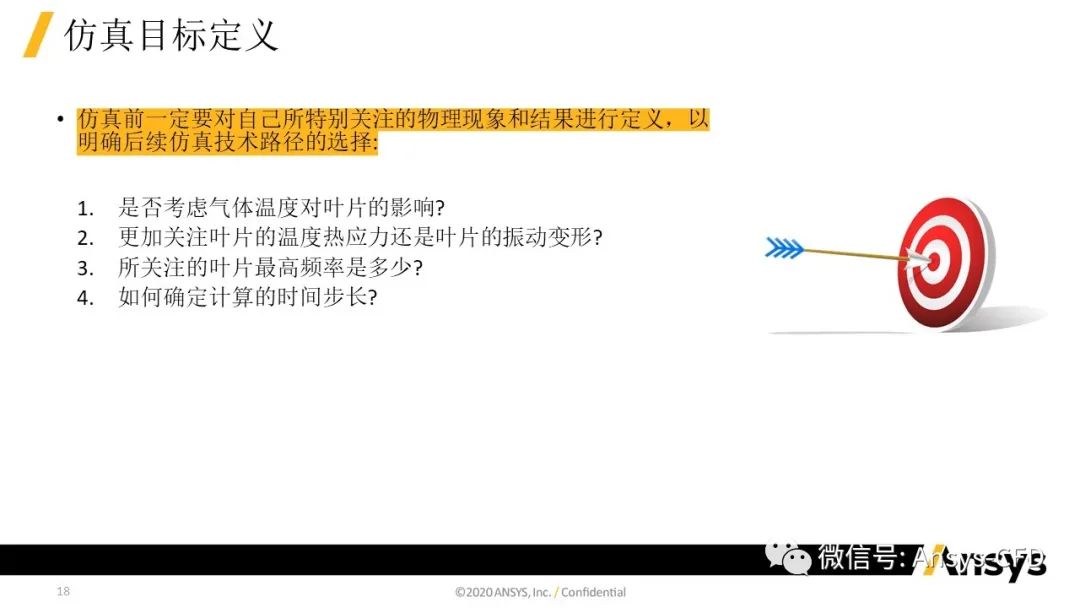

    ‐目标定义

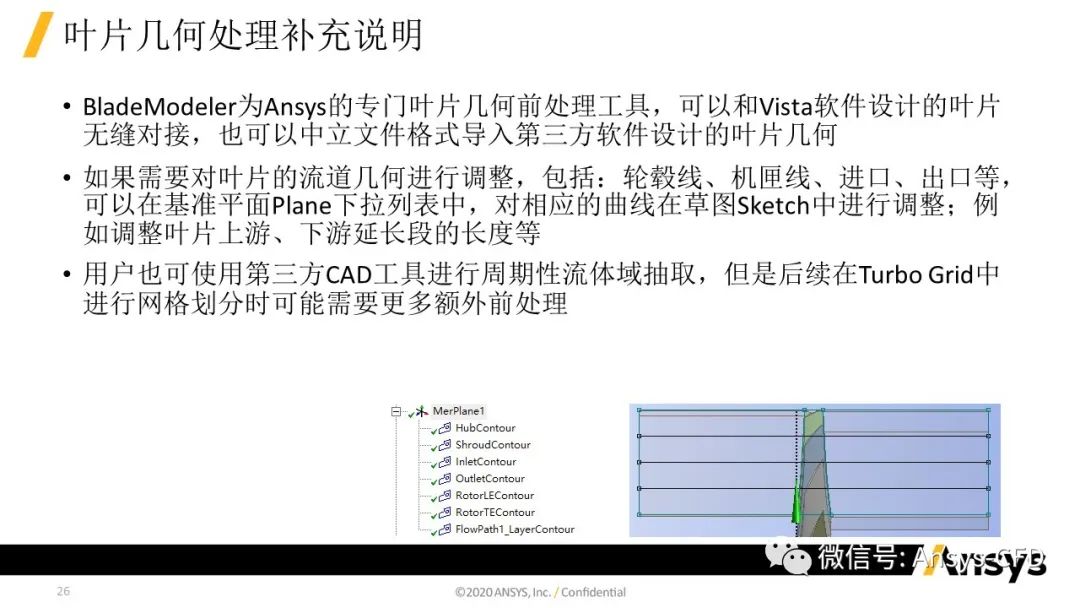

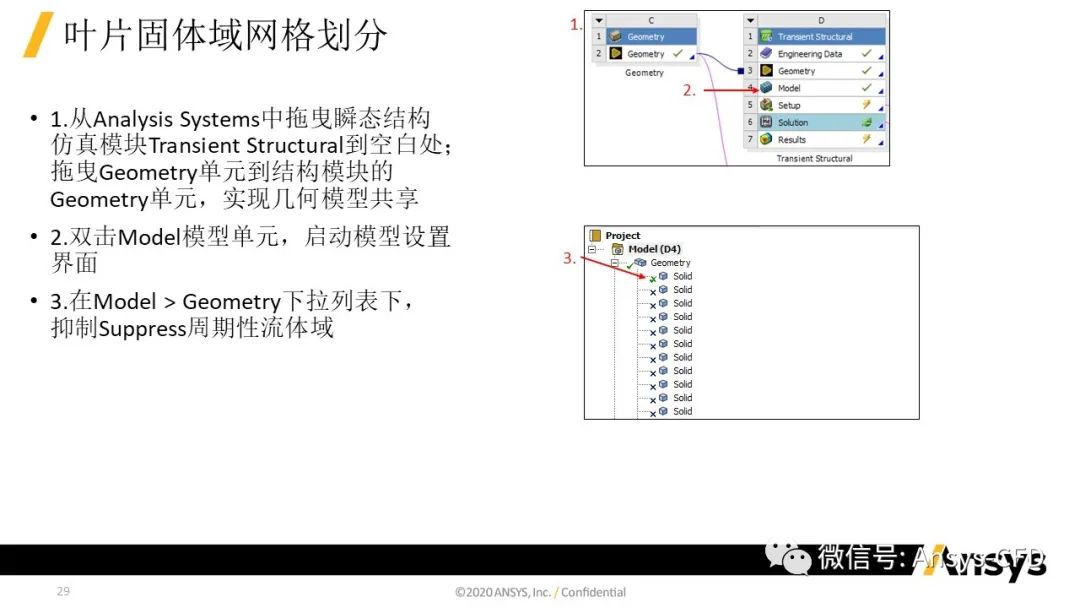

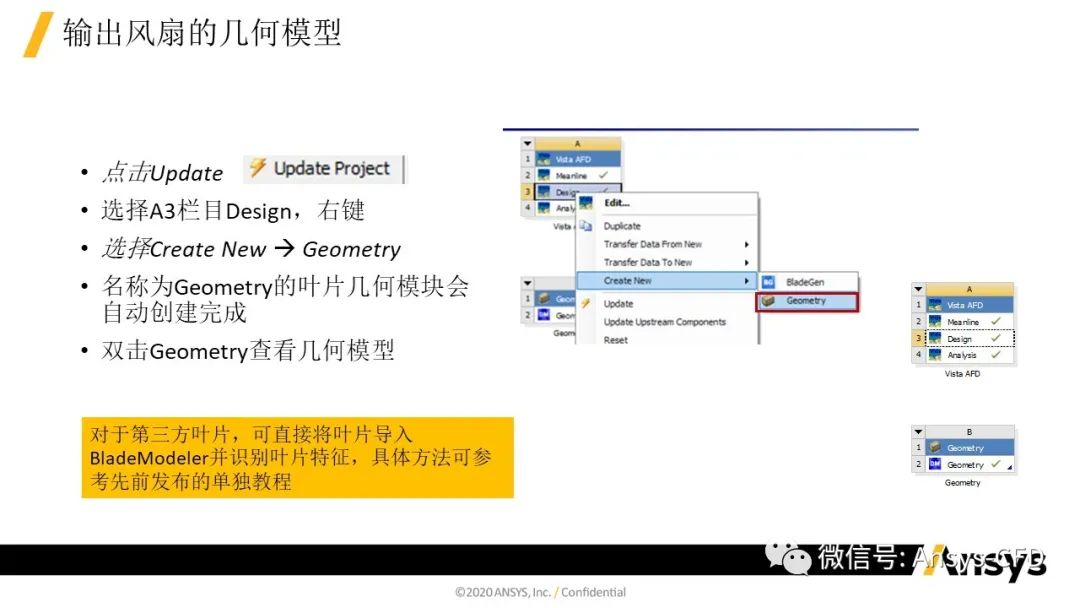

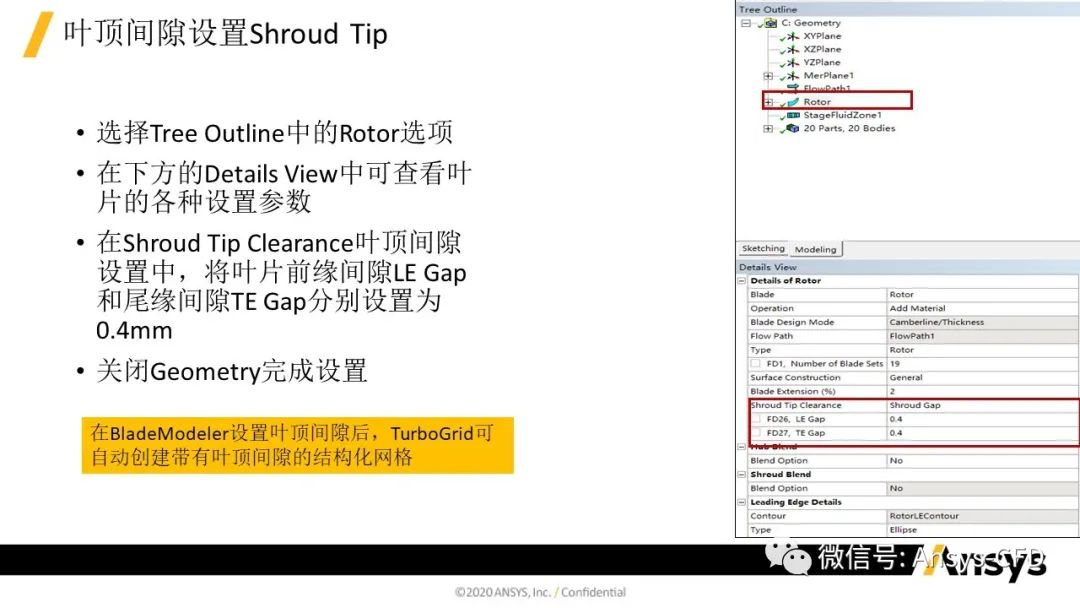

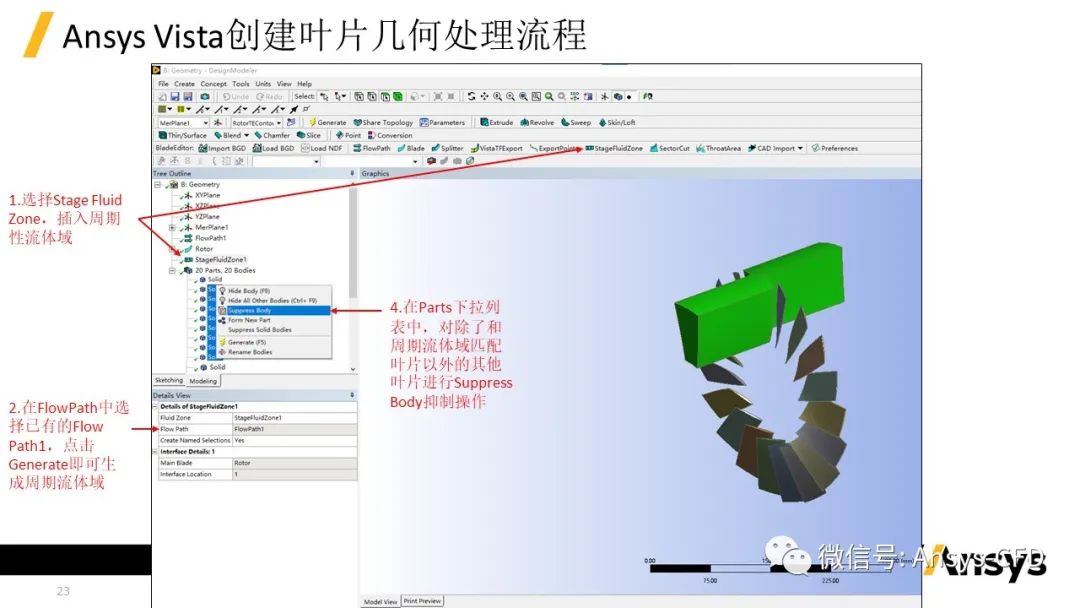

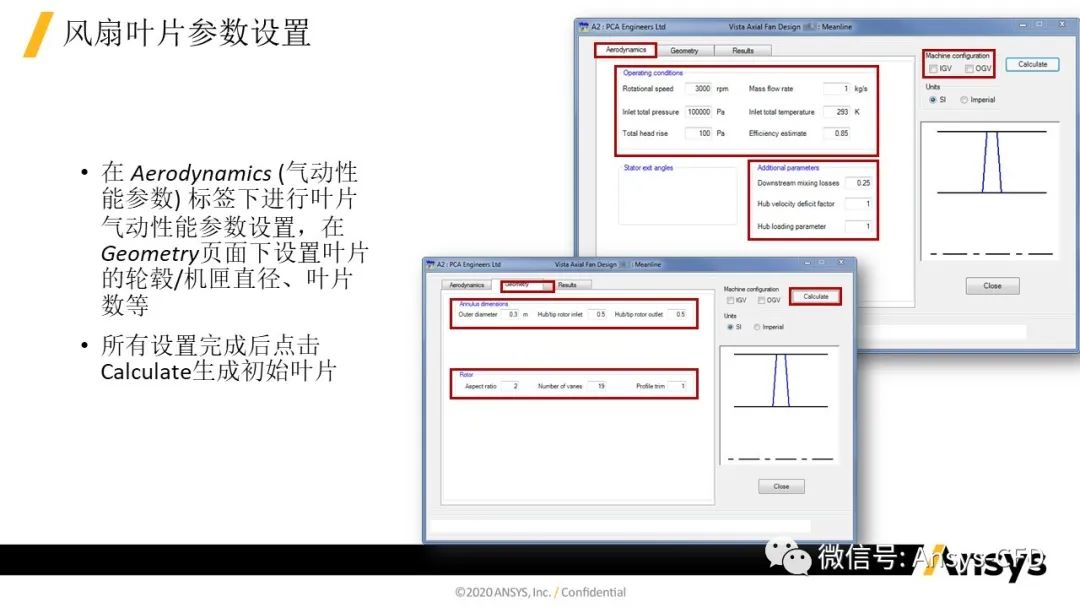

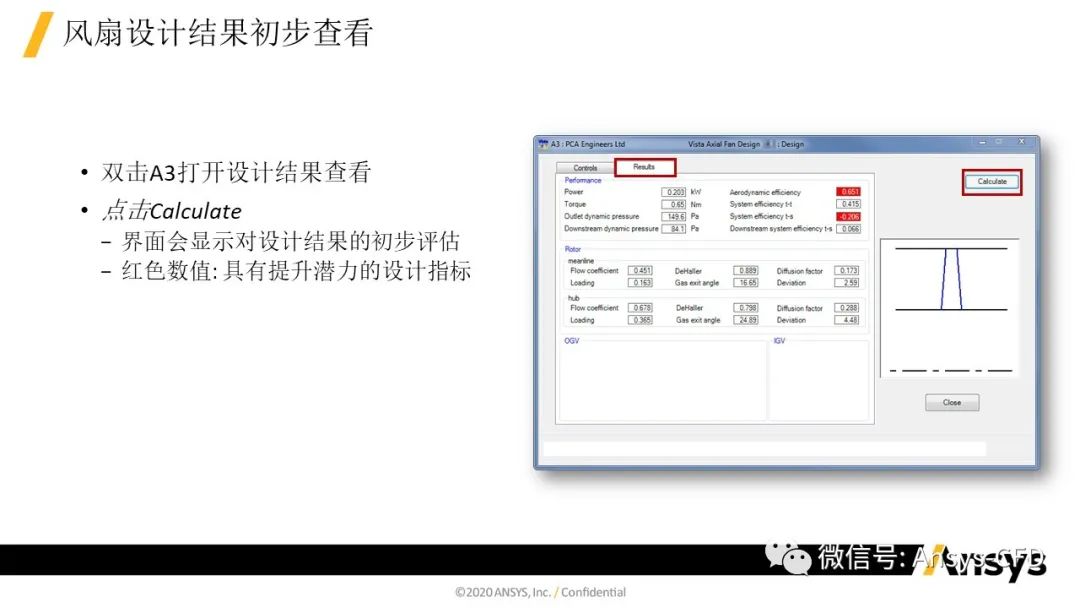

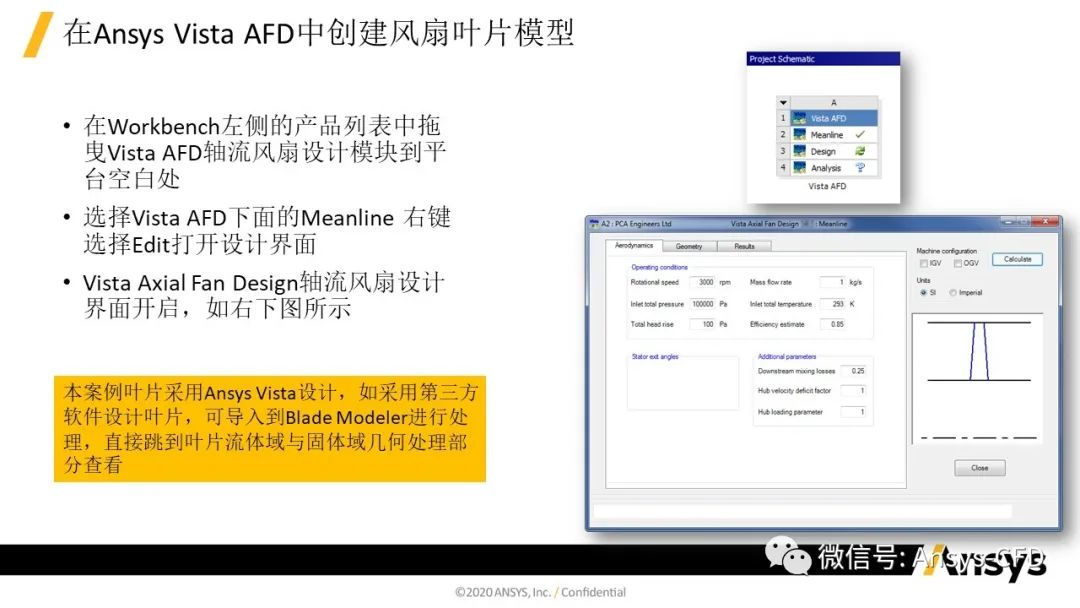

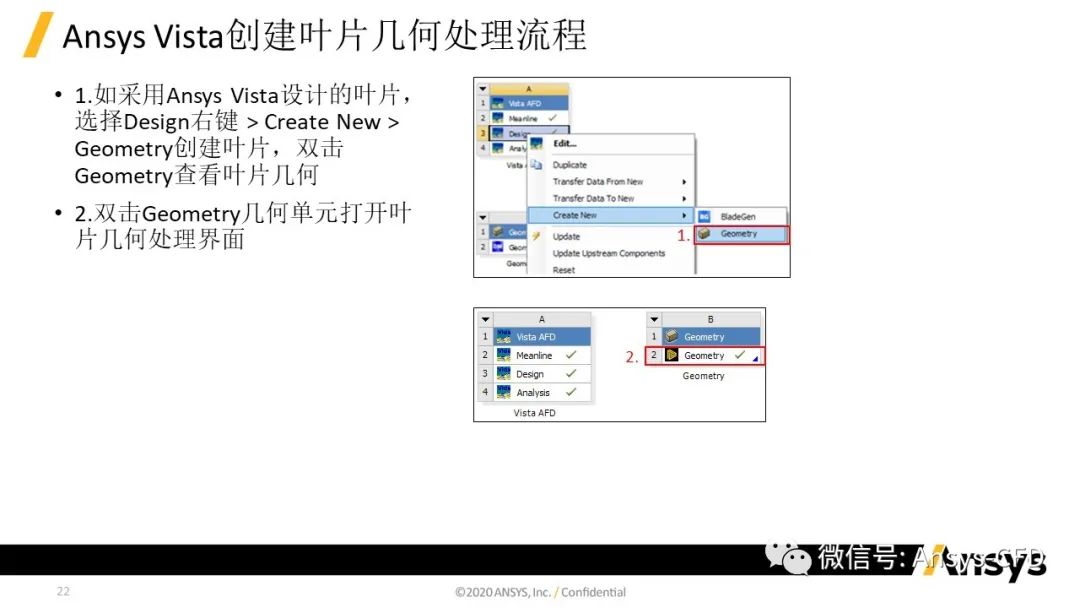

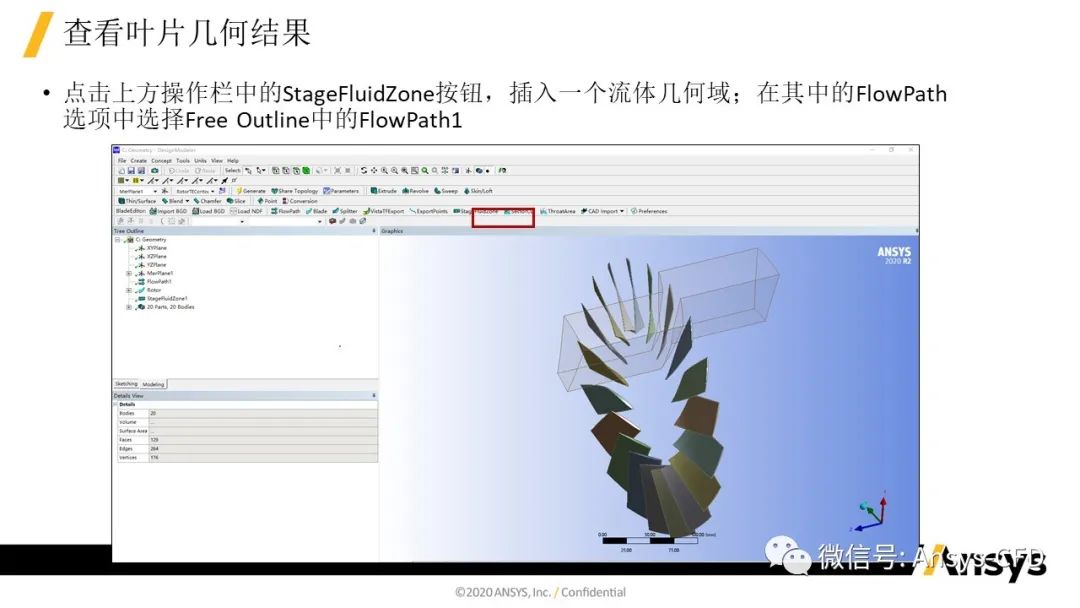

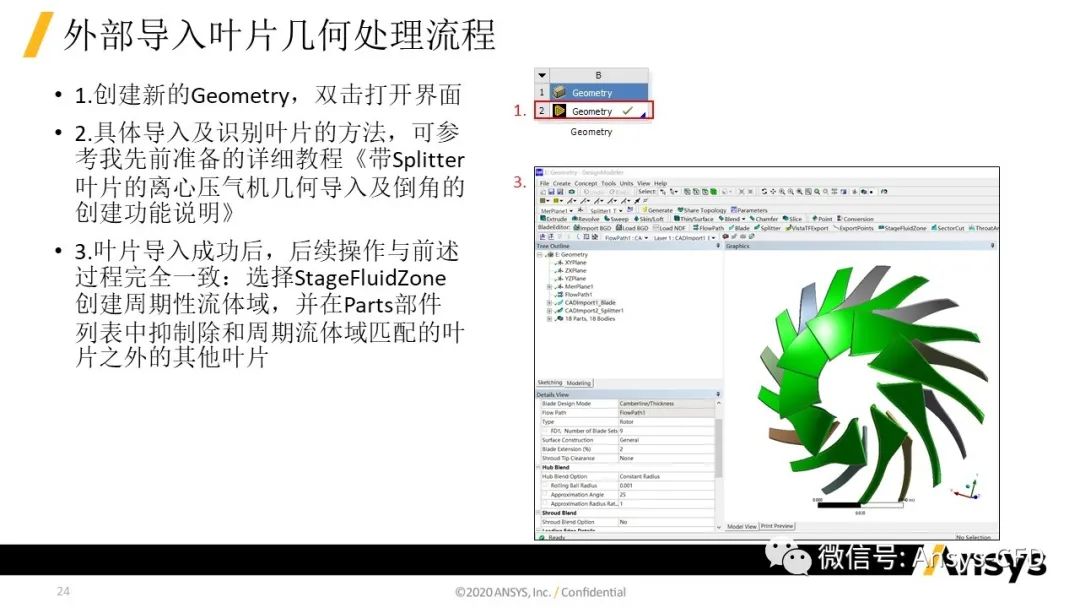

    ‐叶片流体/固体域几何处理

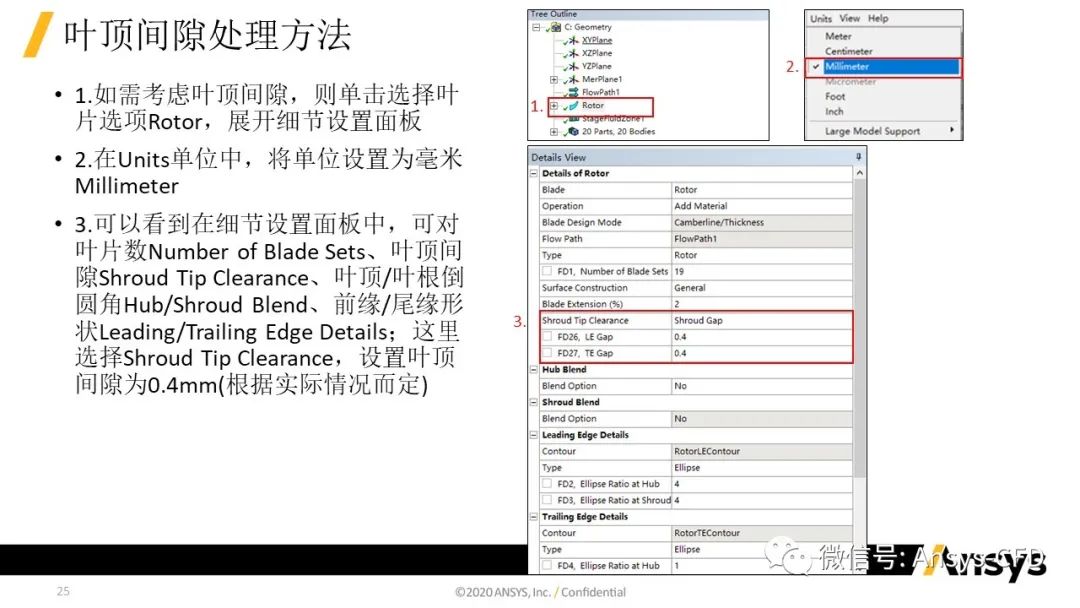

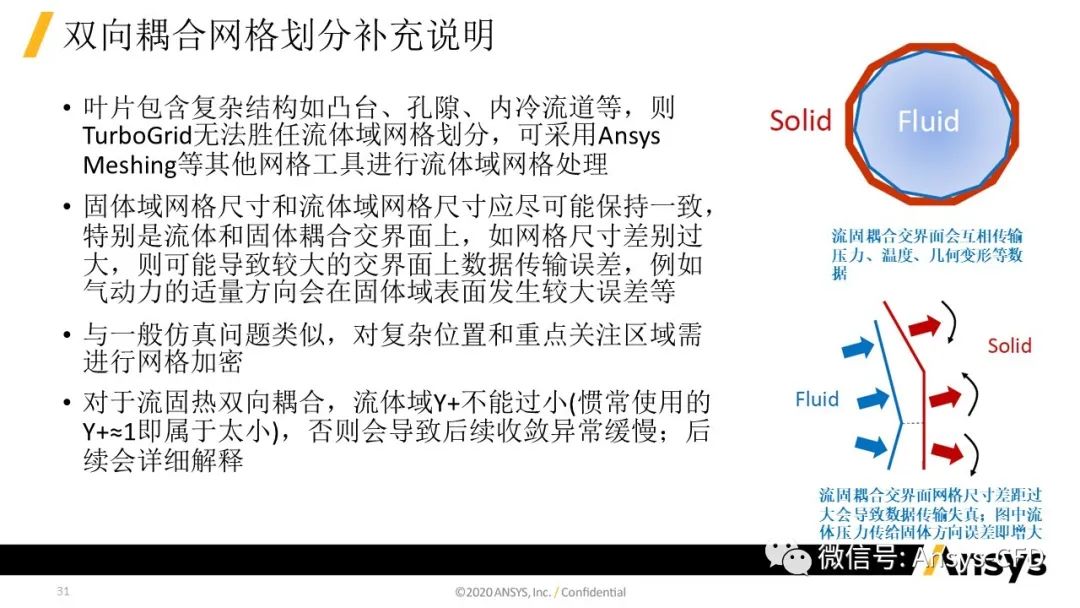

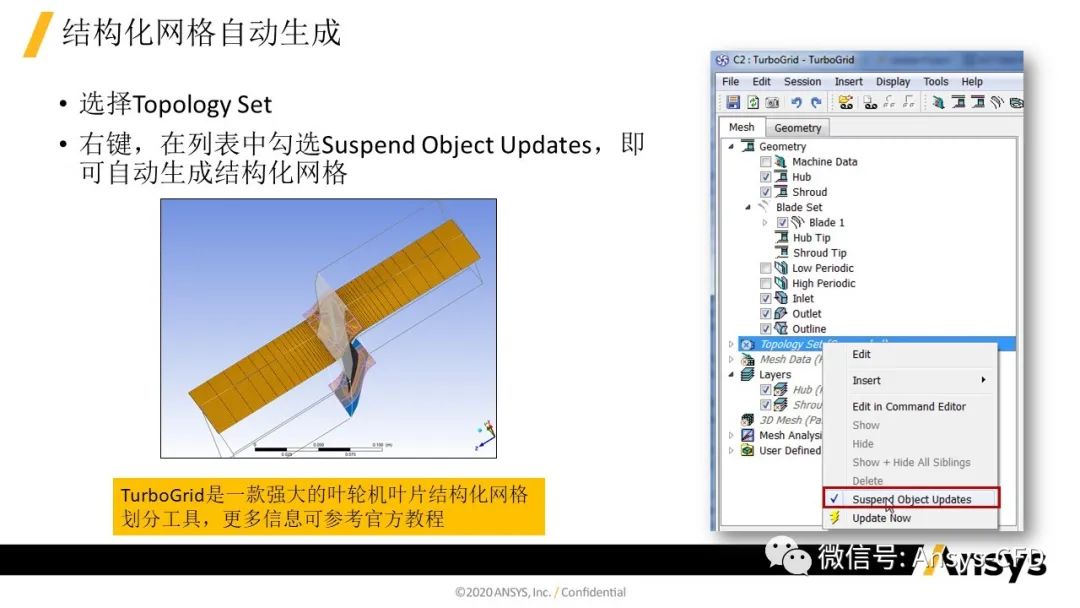

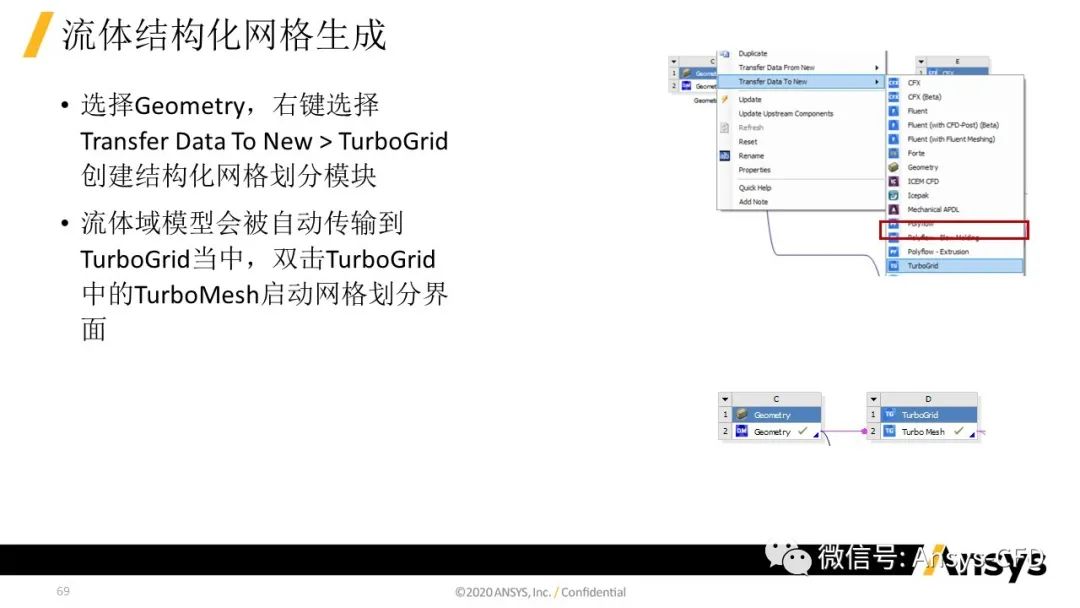

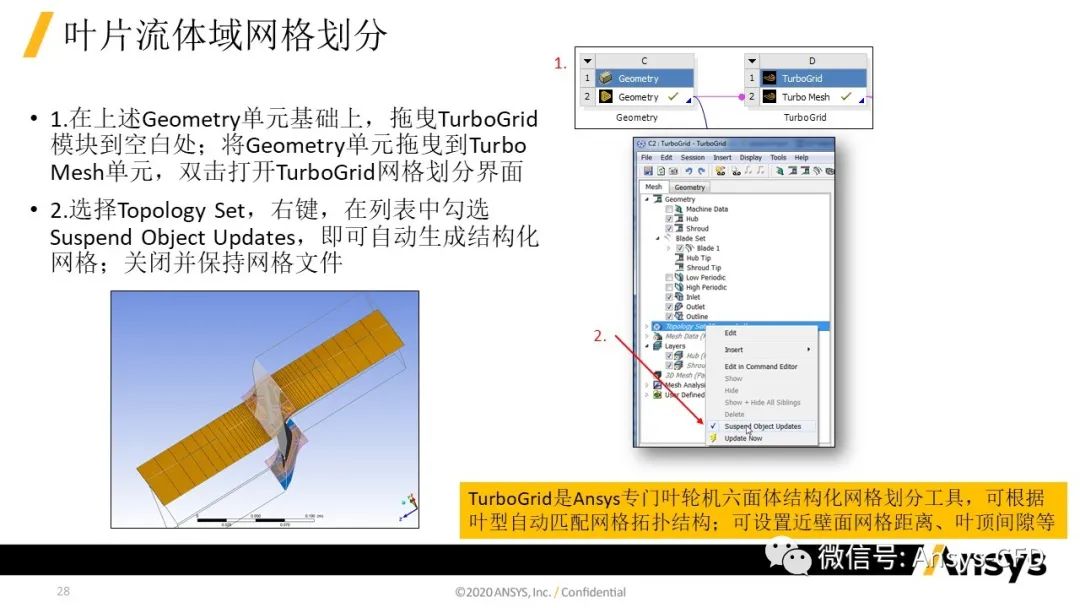

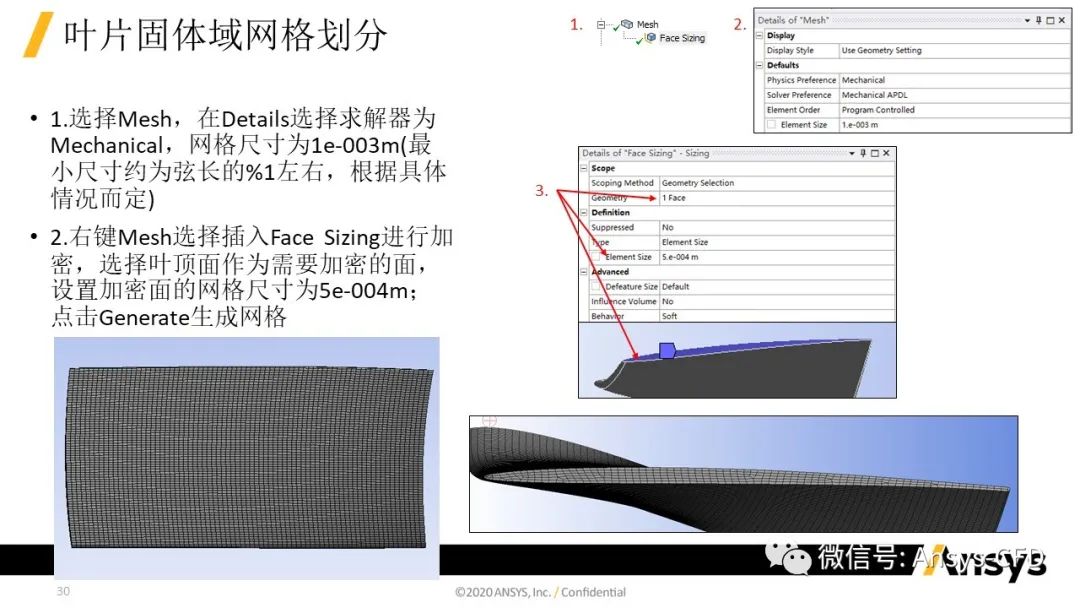

    ‐叶片流体/固体域网格划分

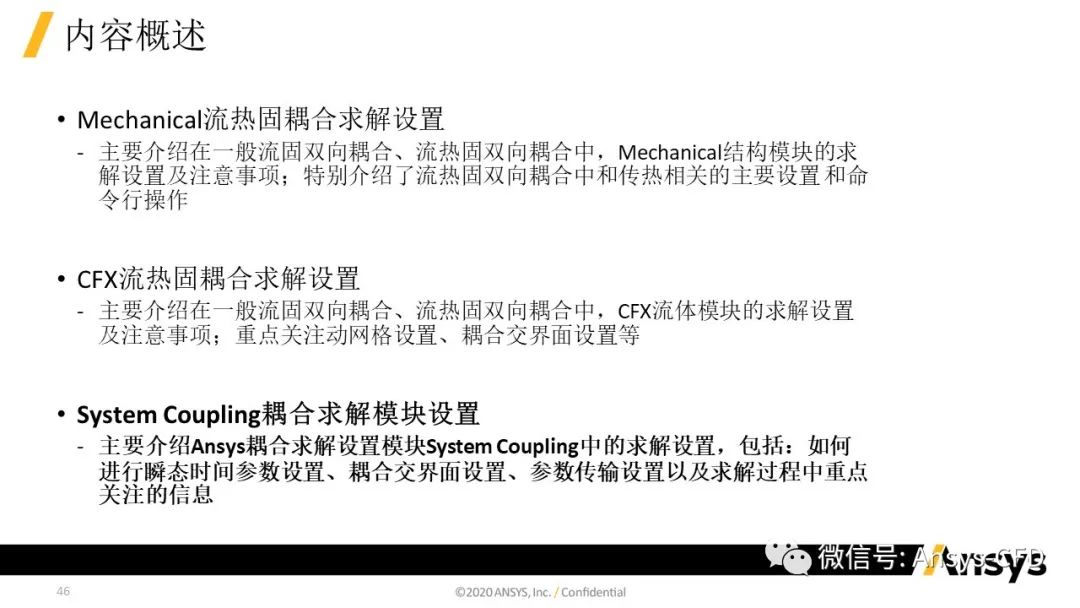

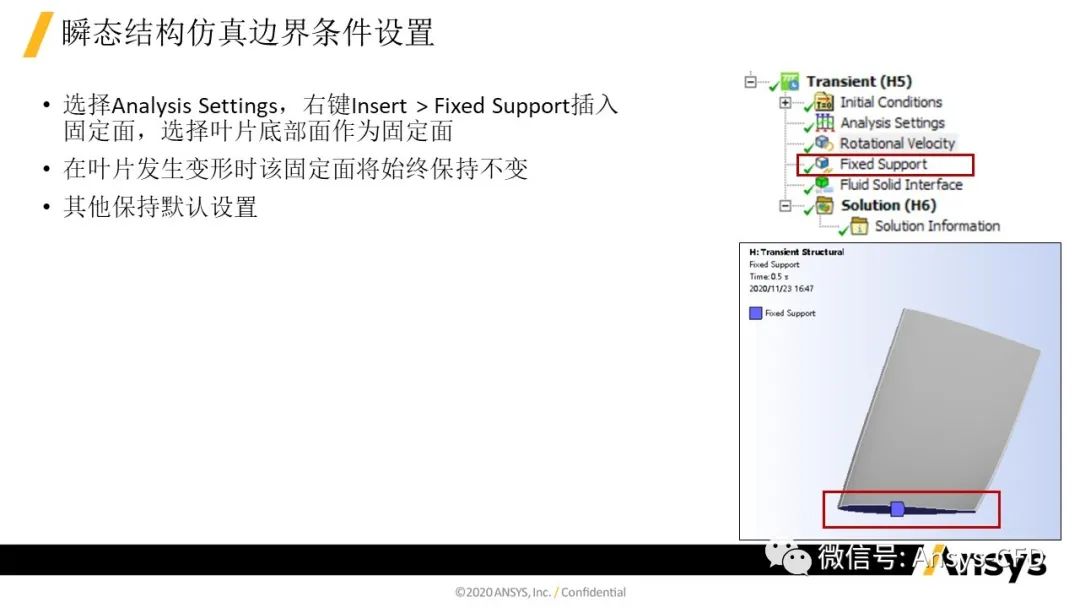

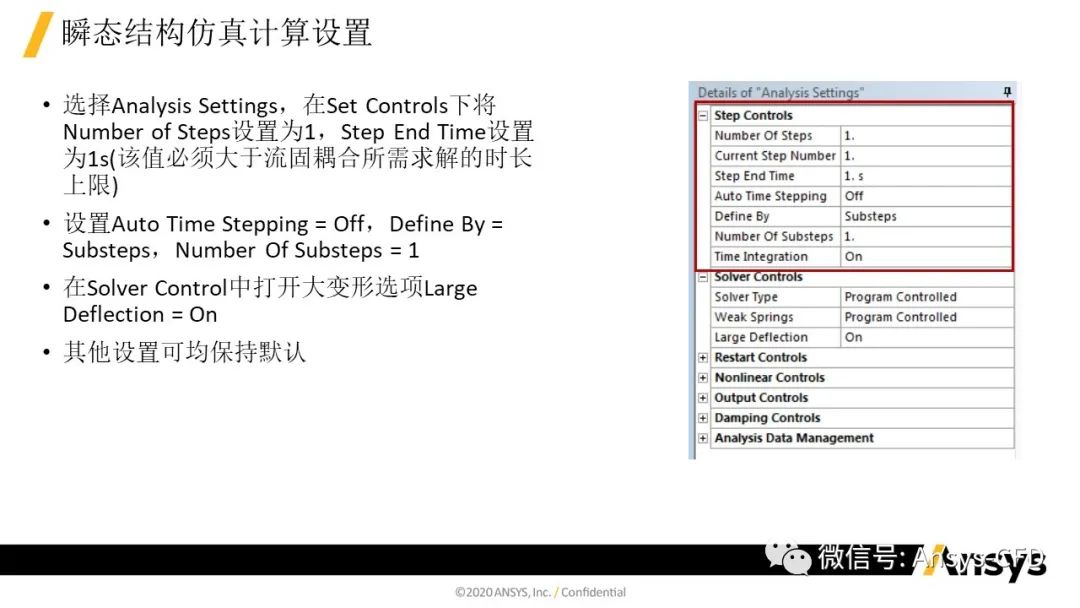

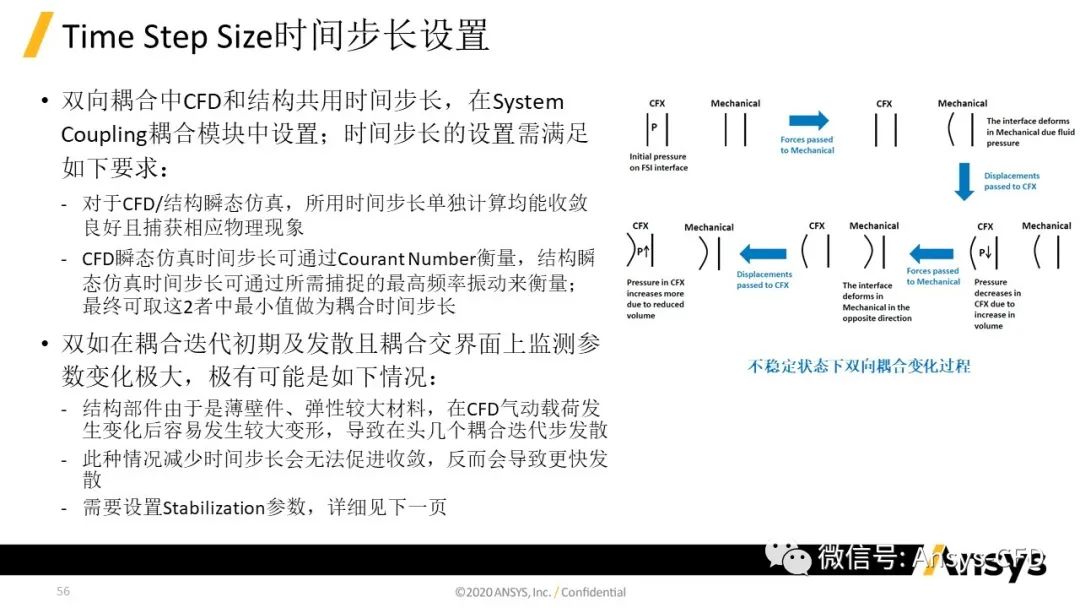

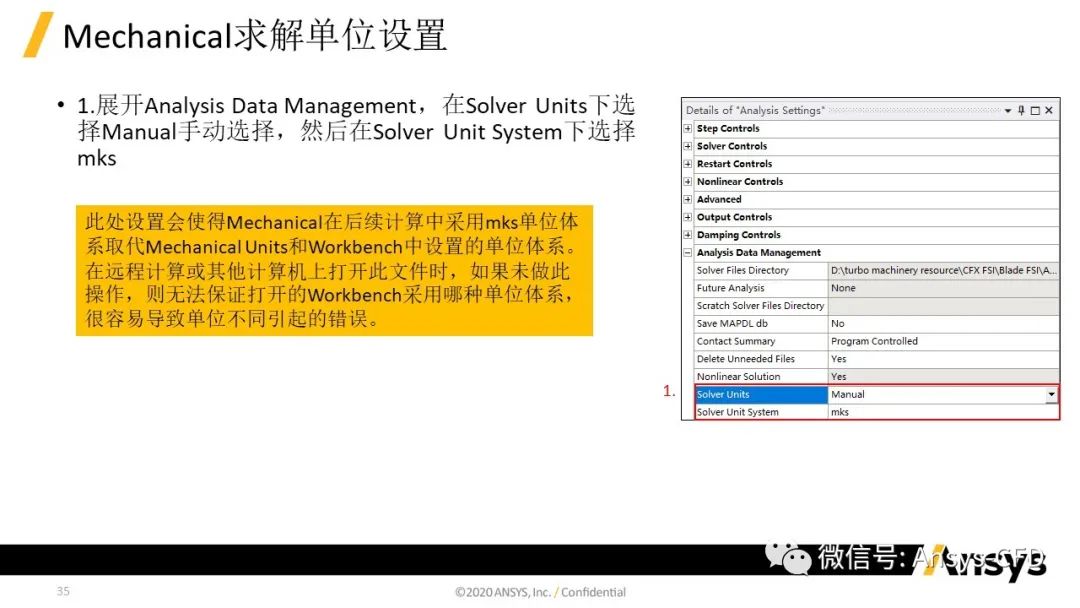

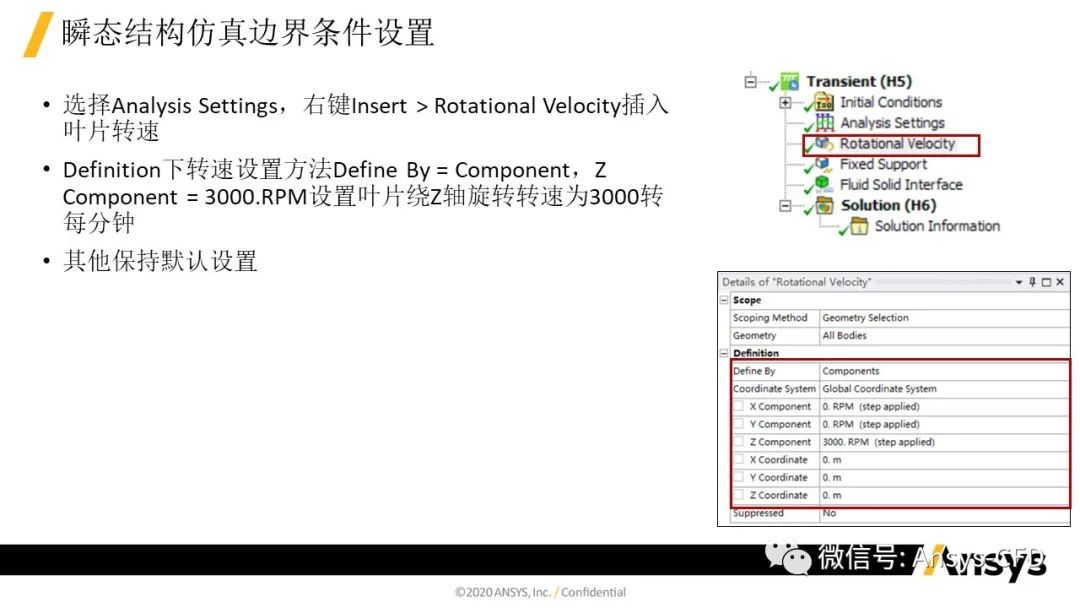

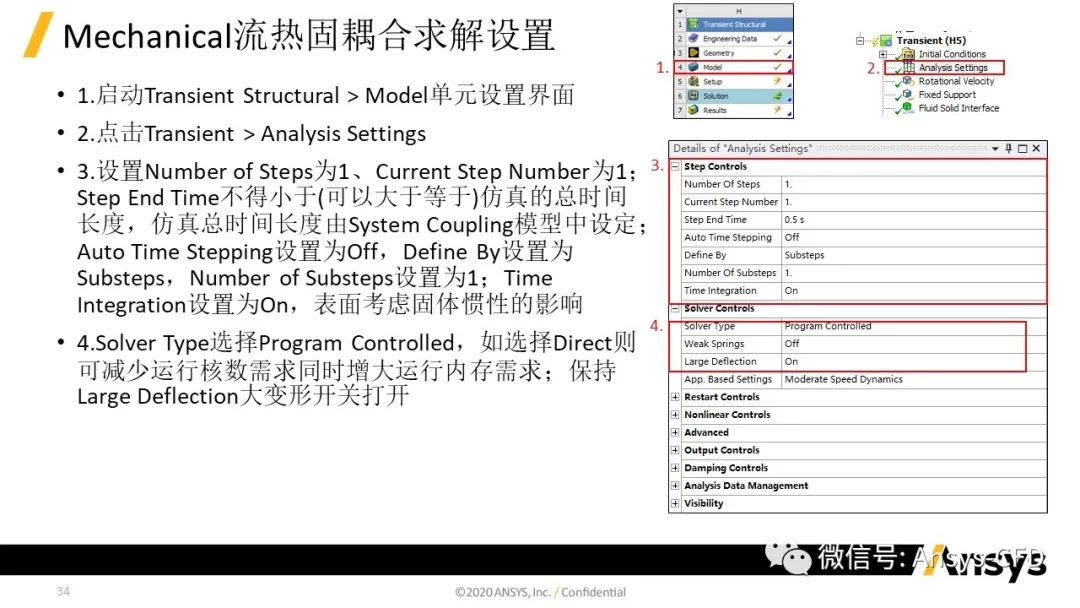

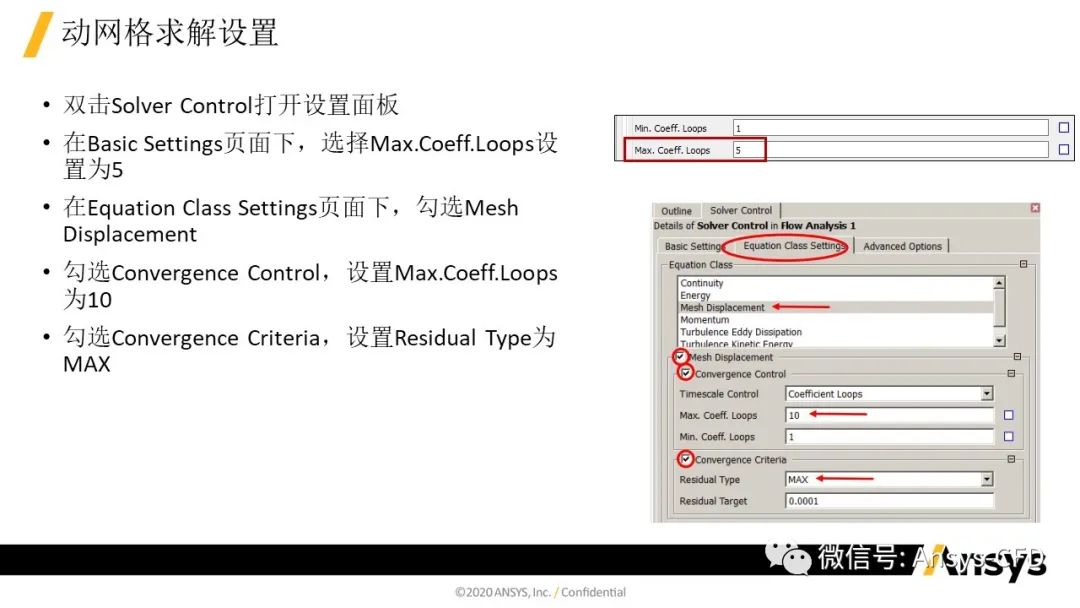

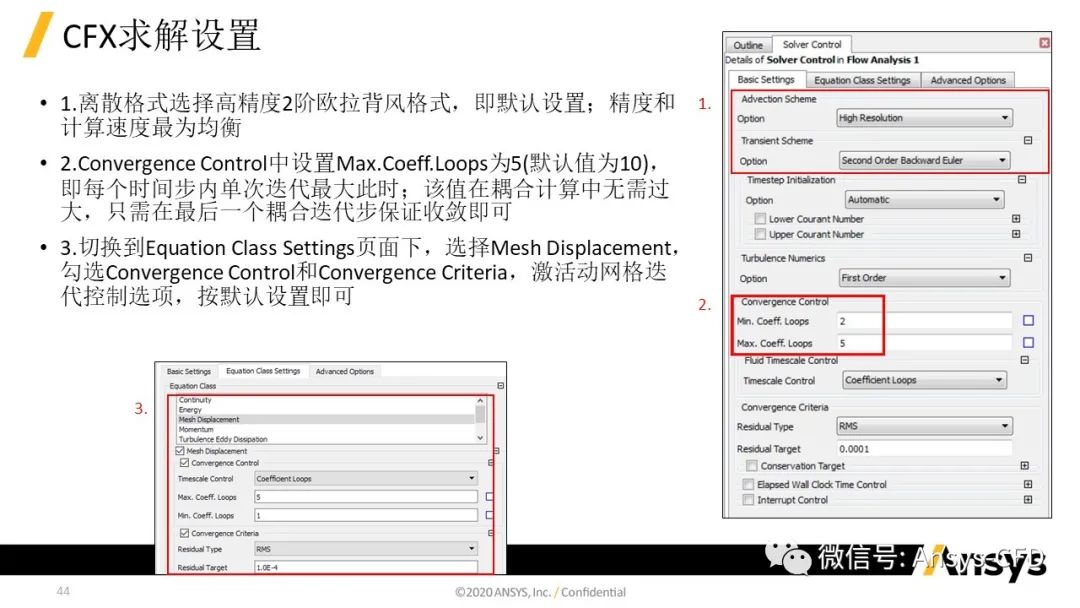

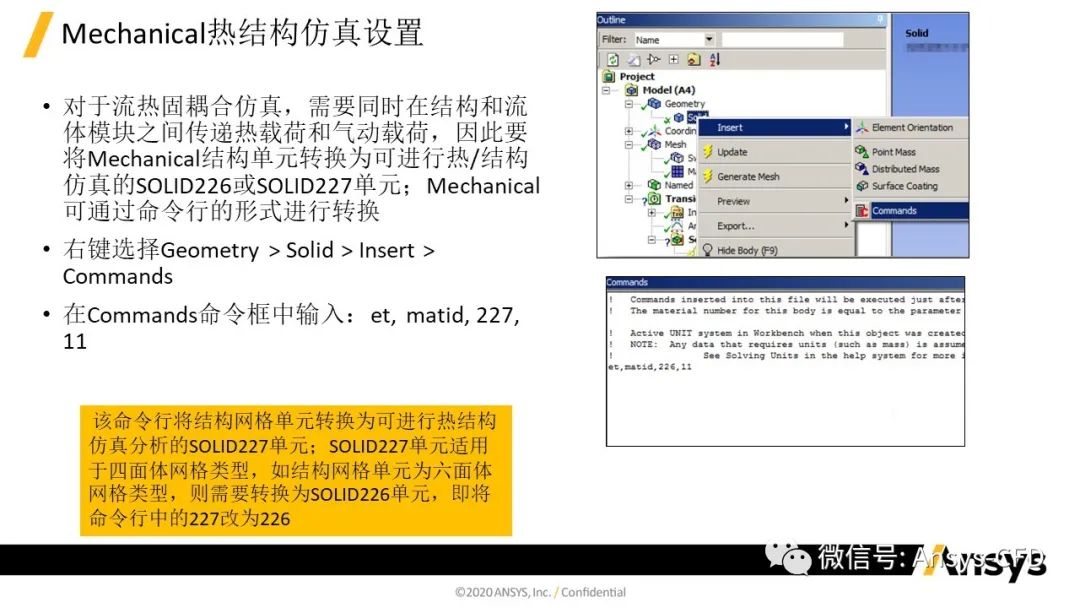

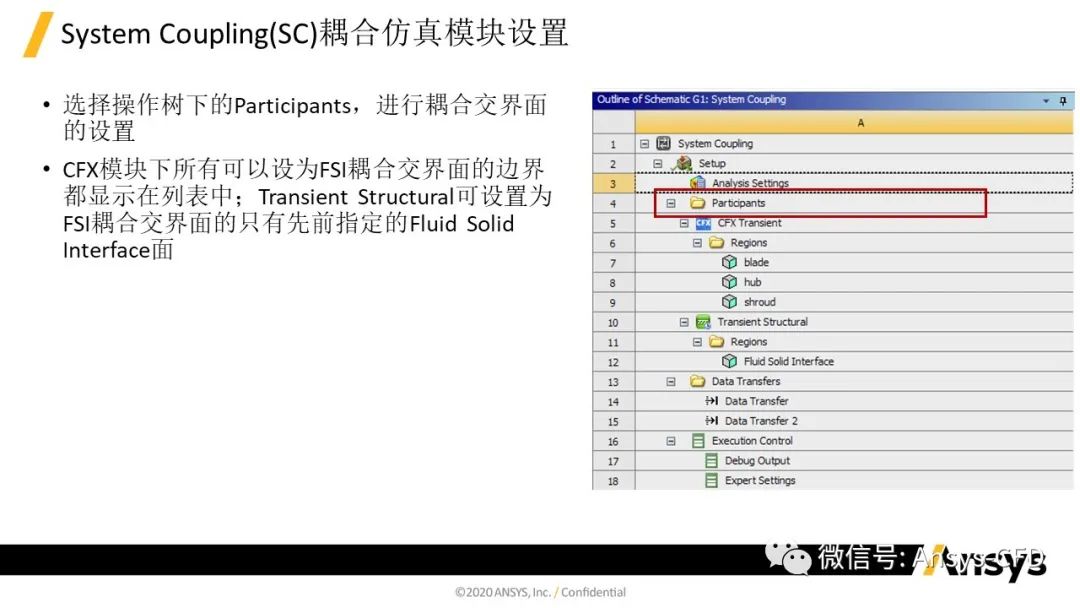

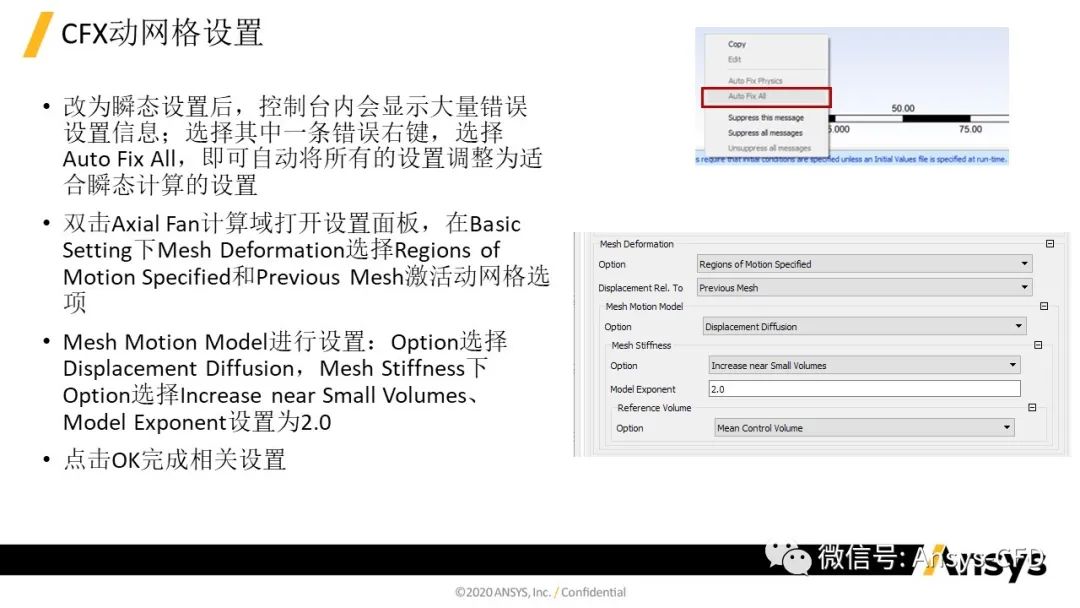

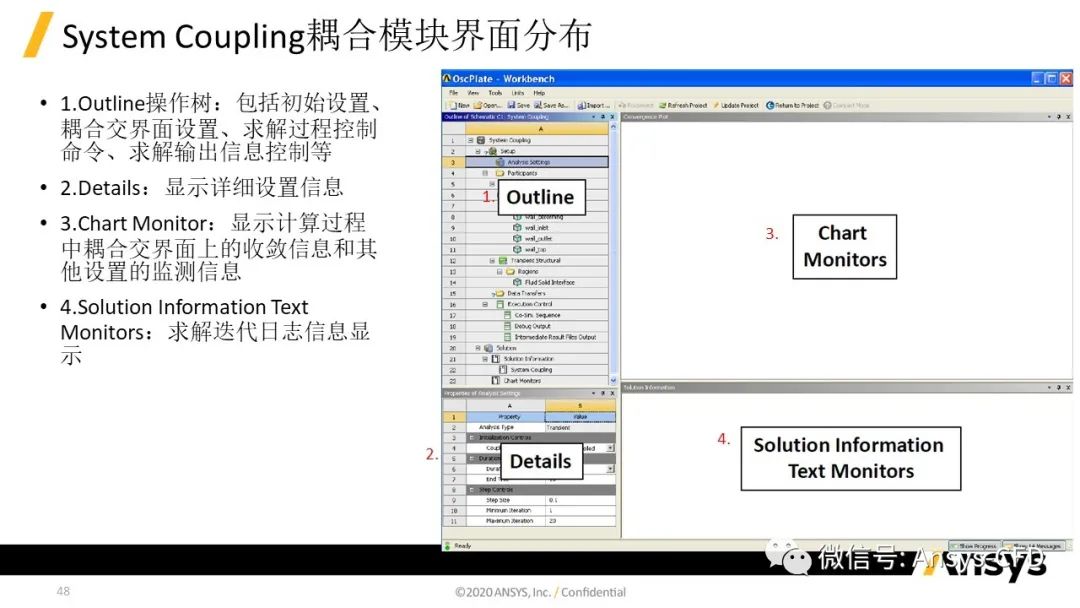

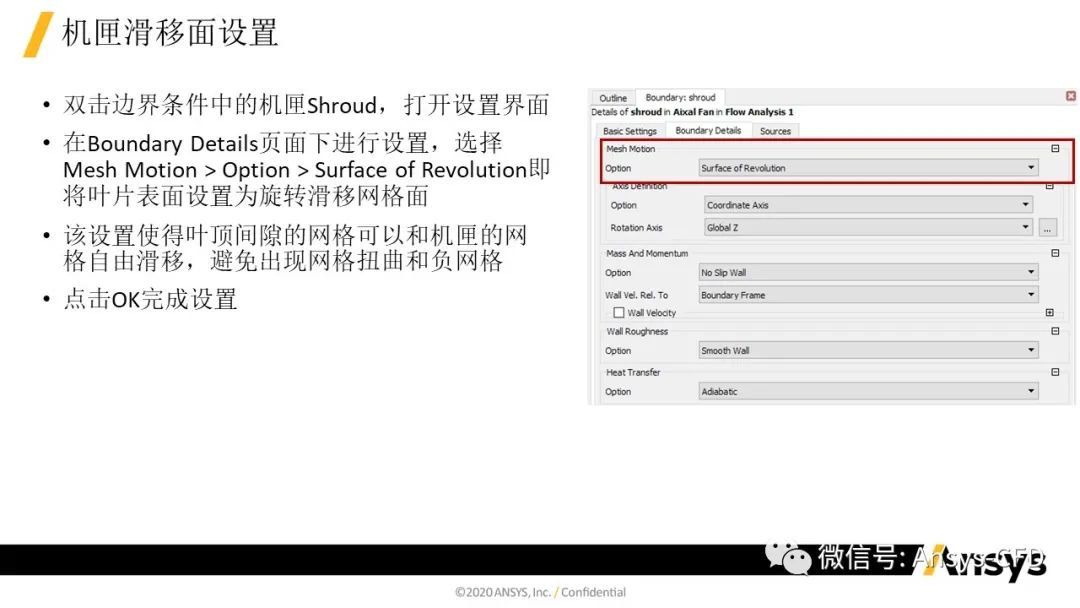

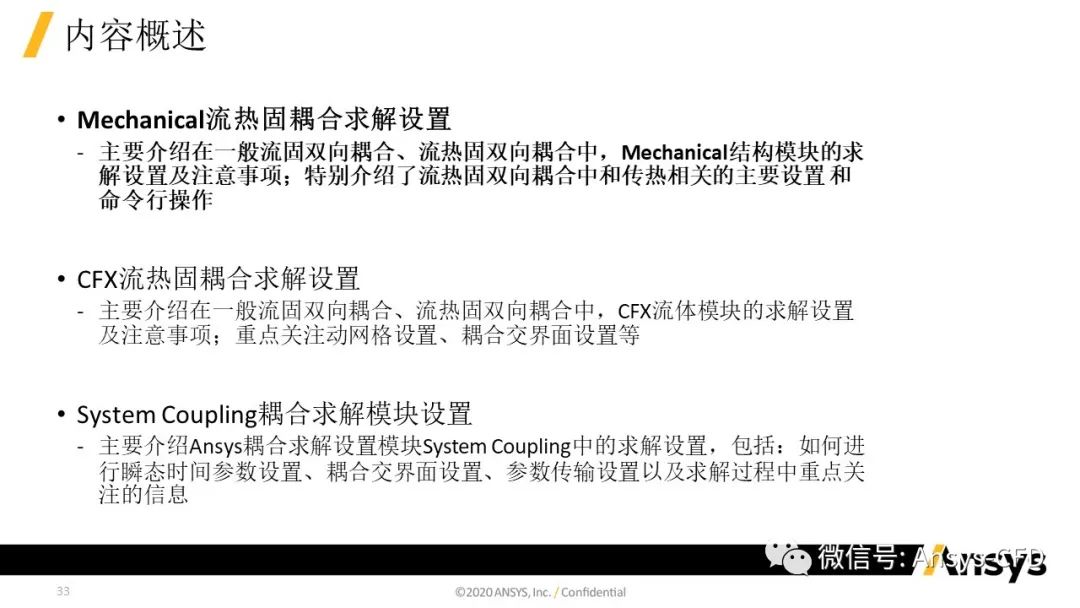

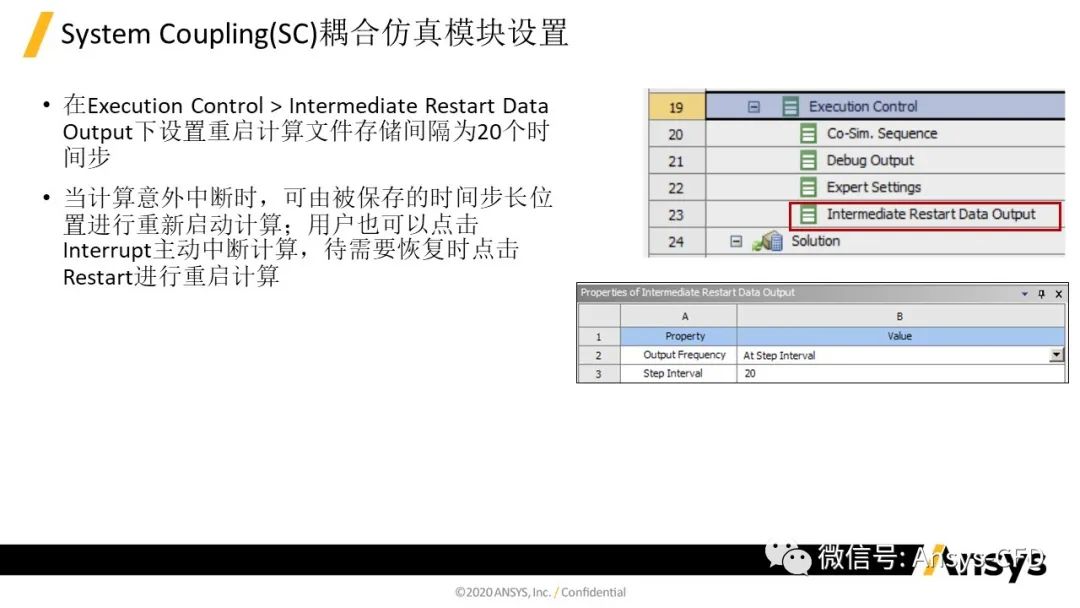

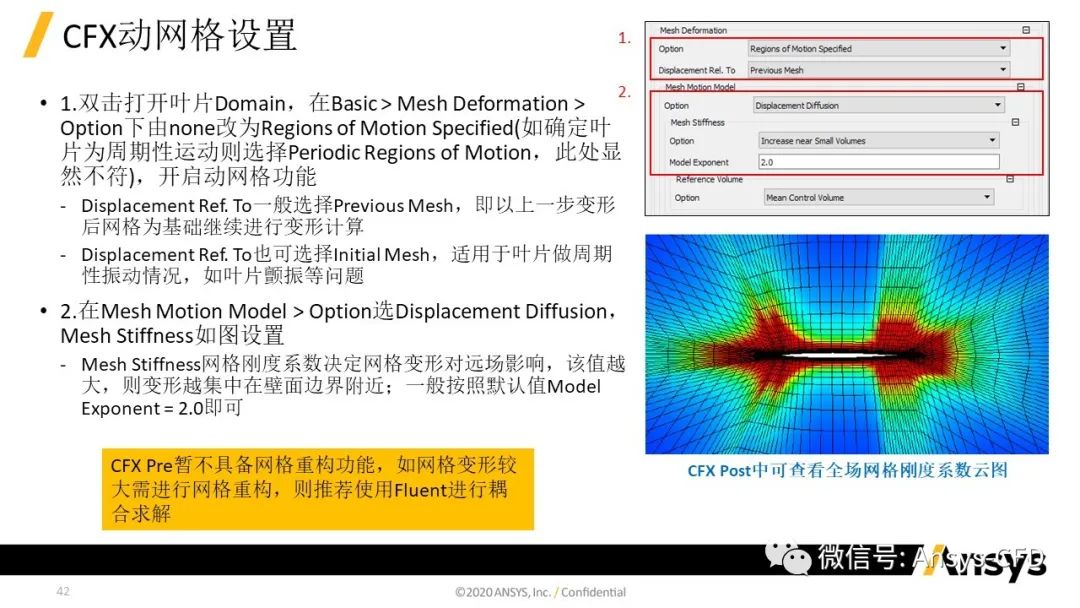

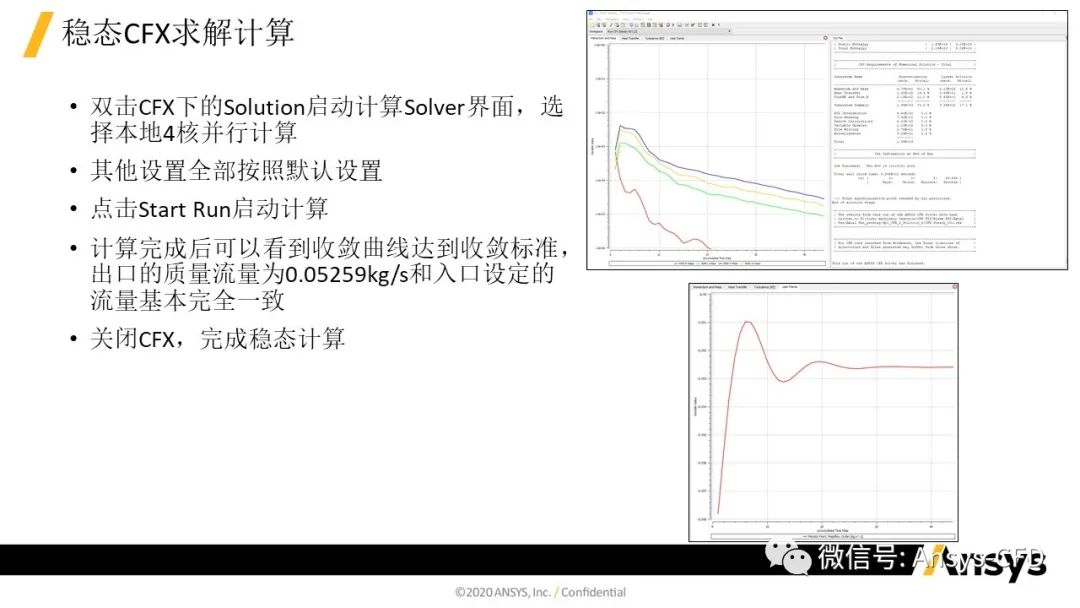

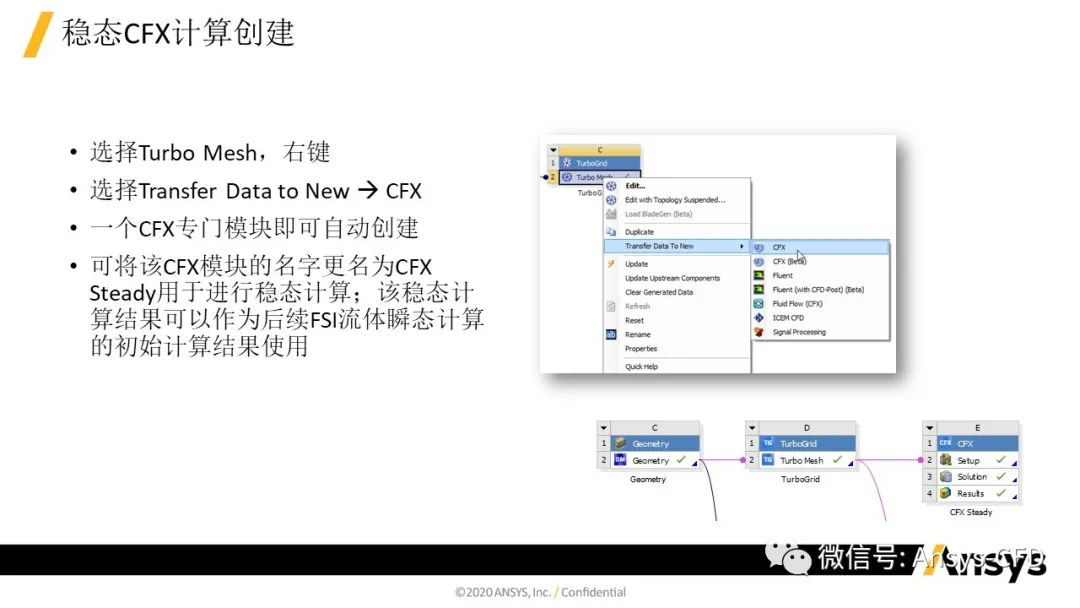

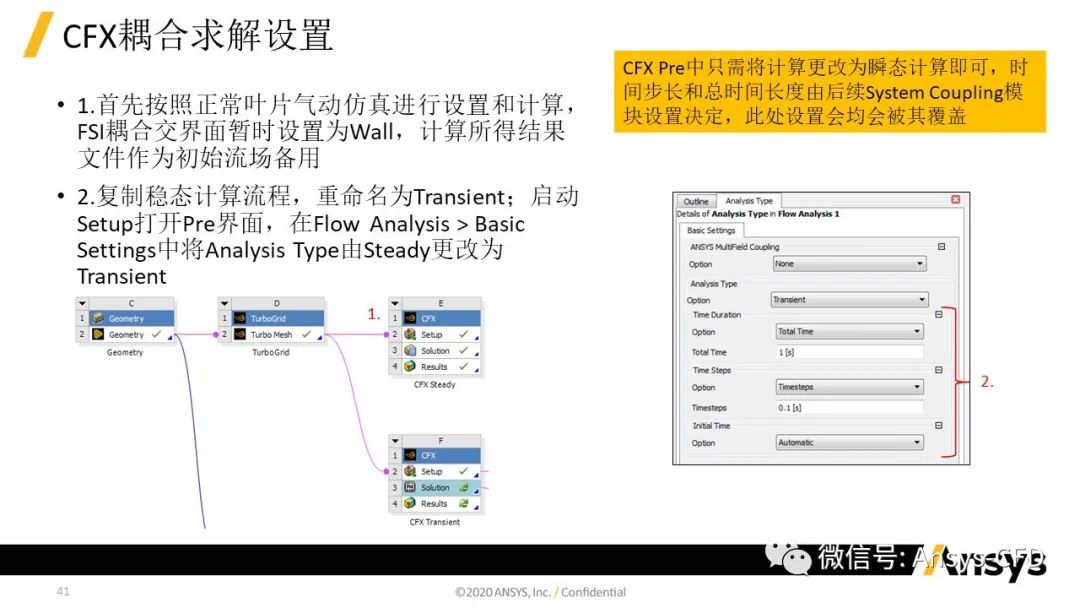

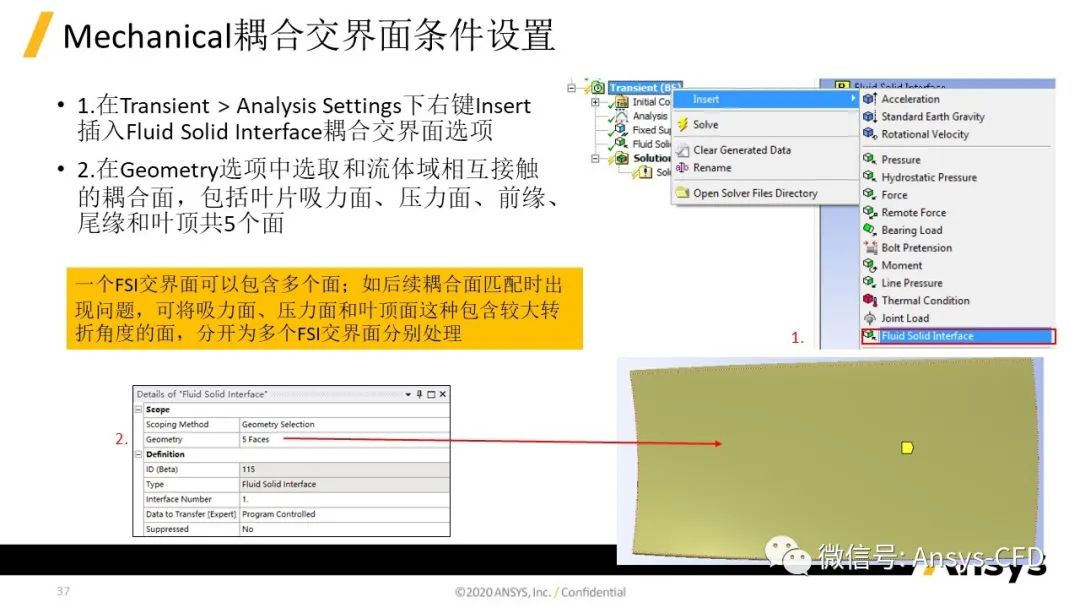

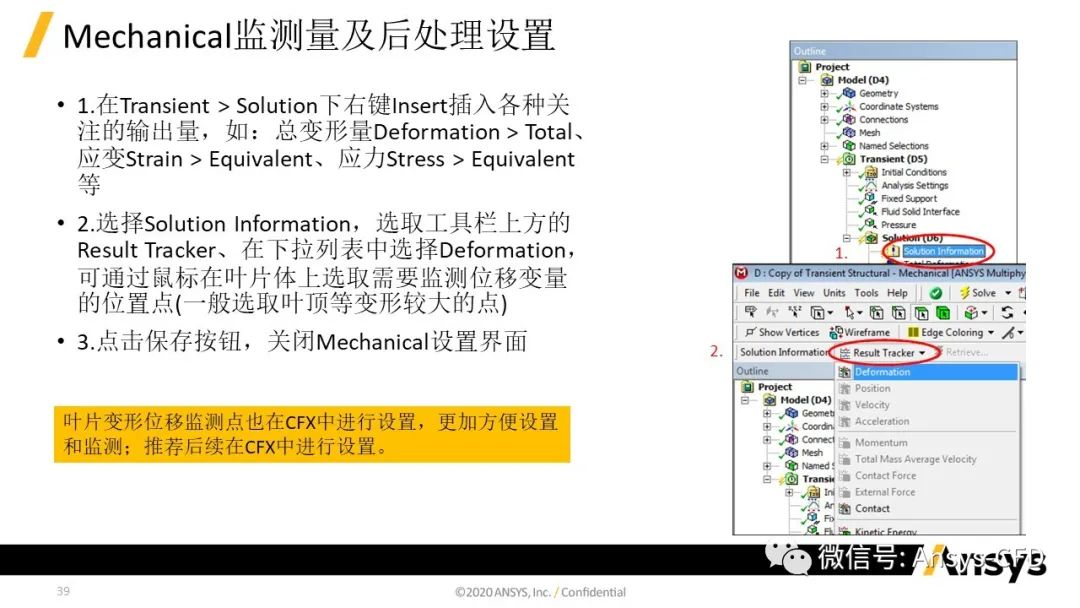

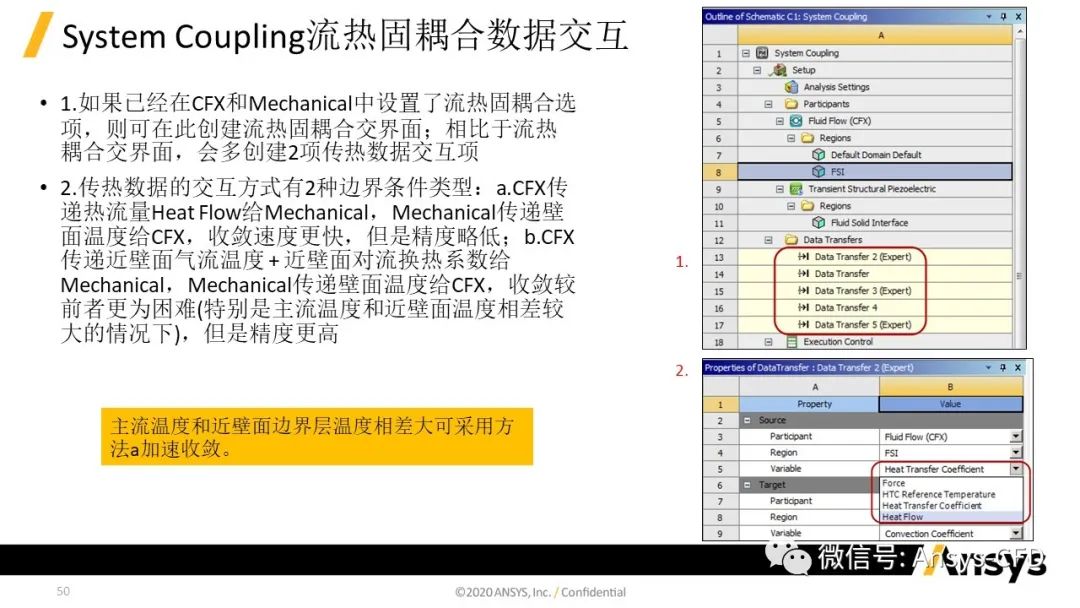

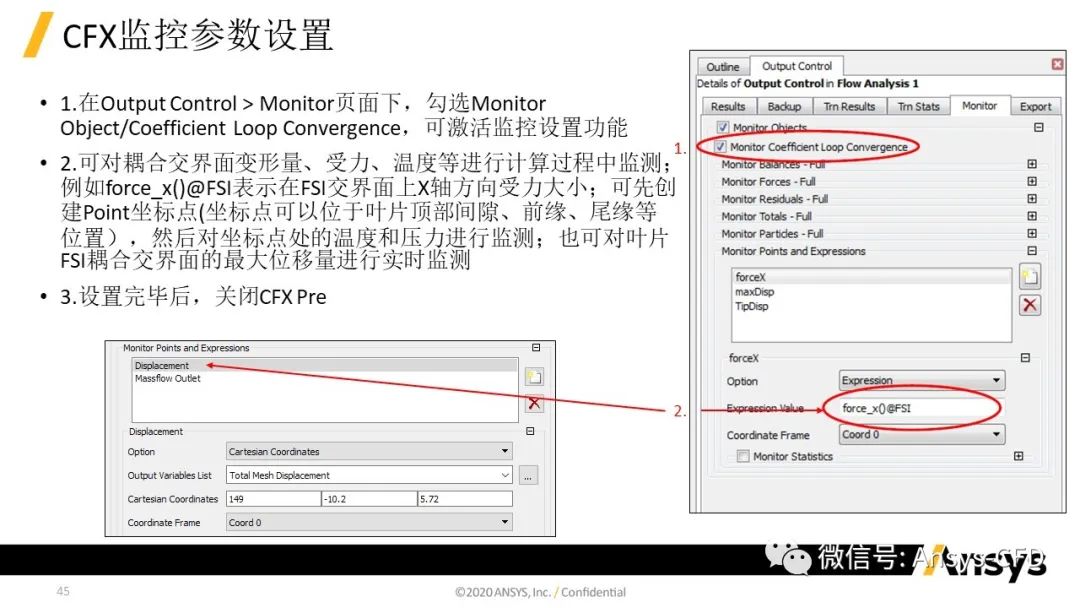

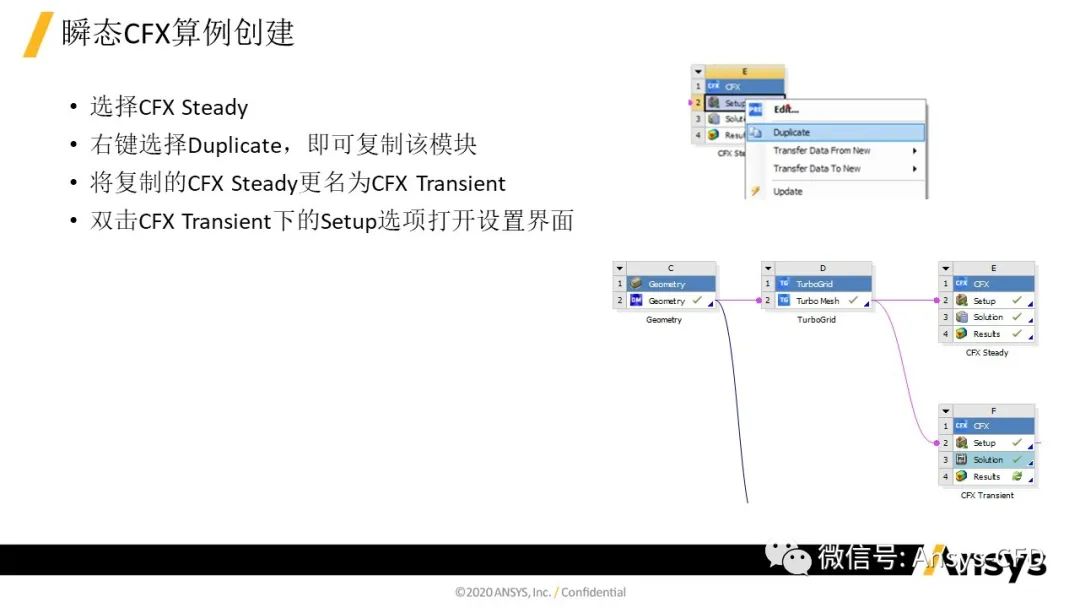

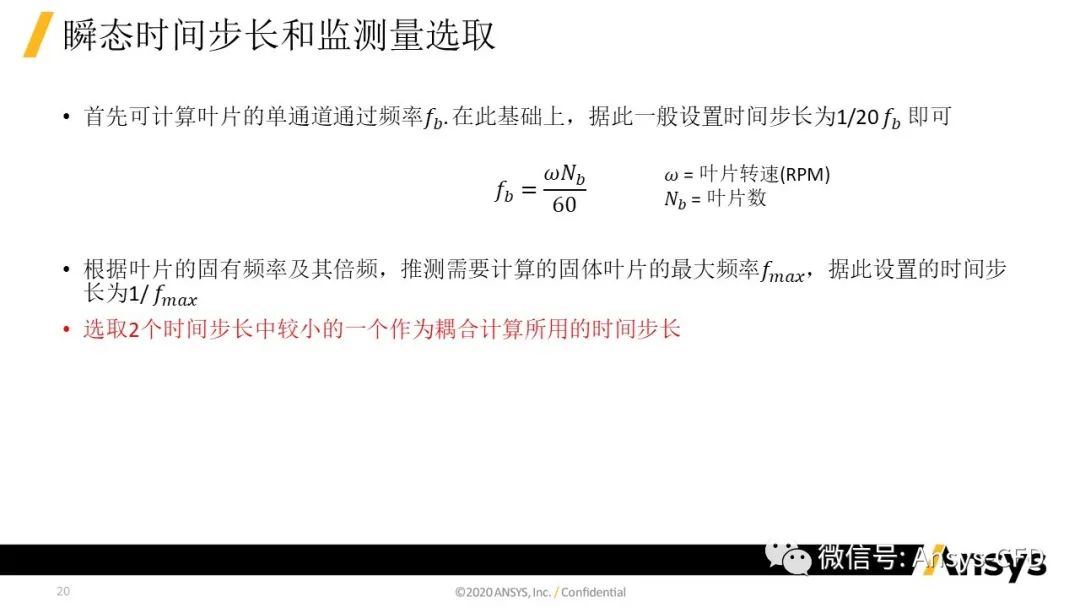

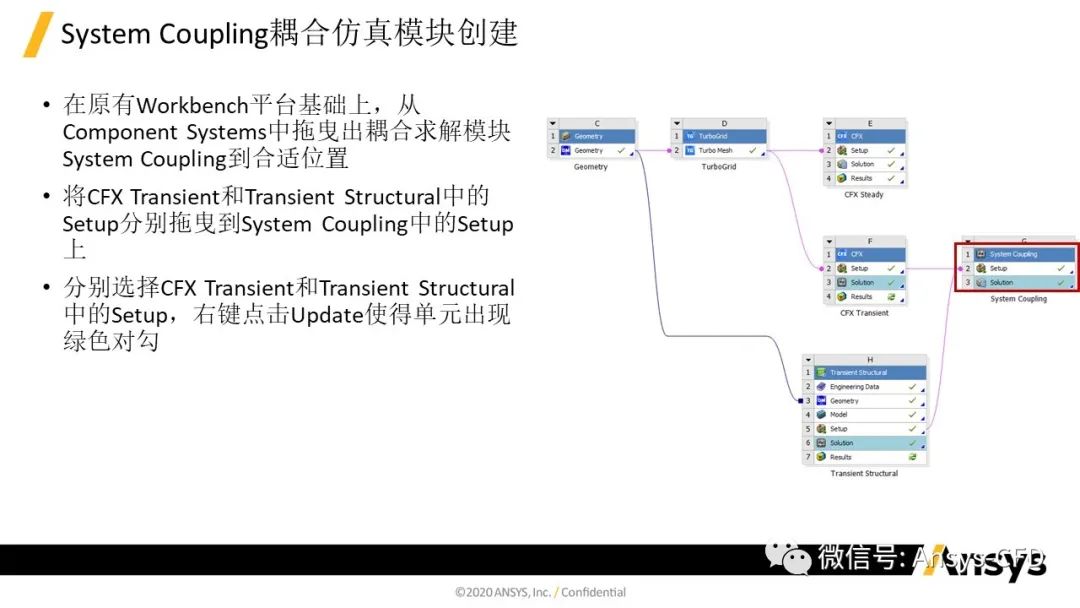

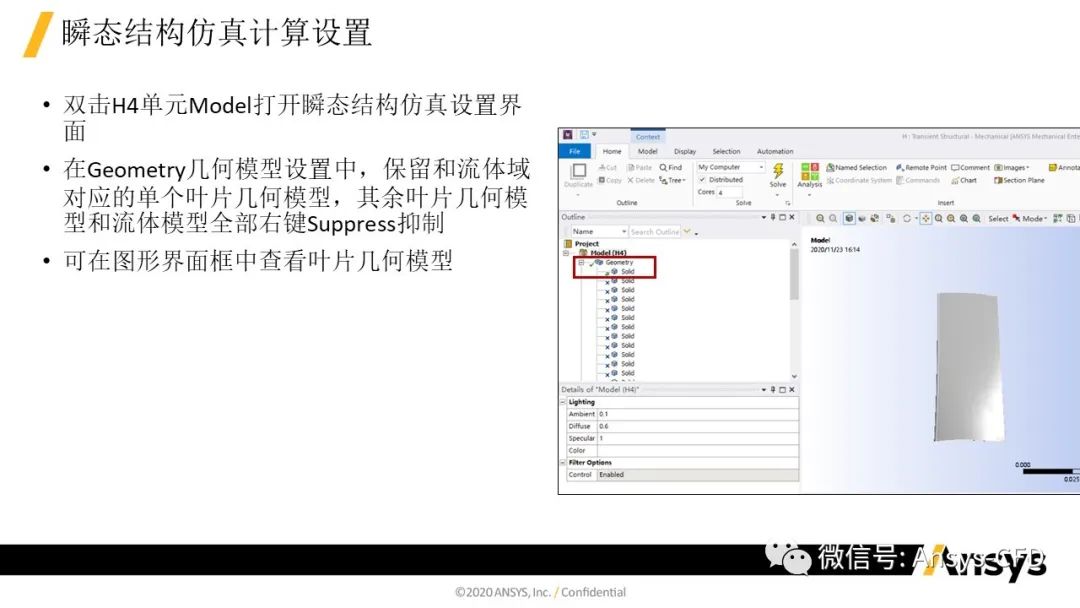

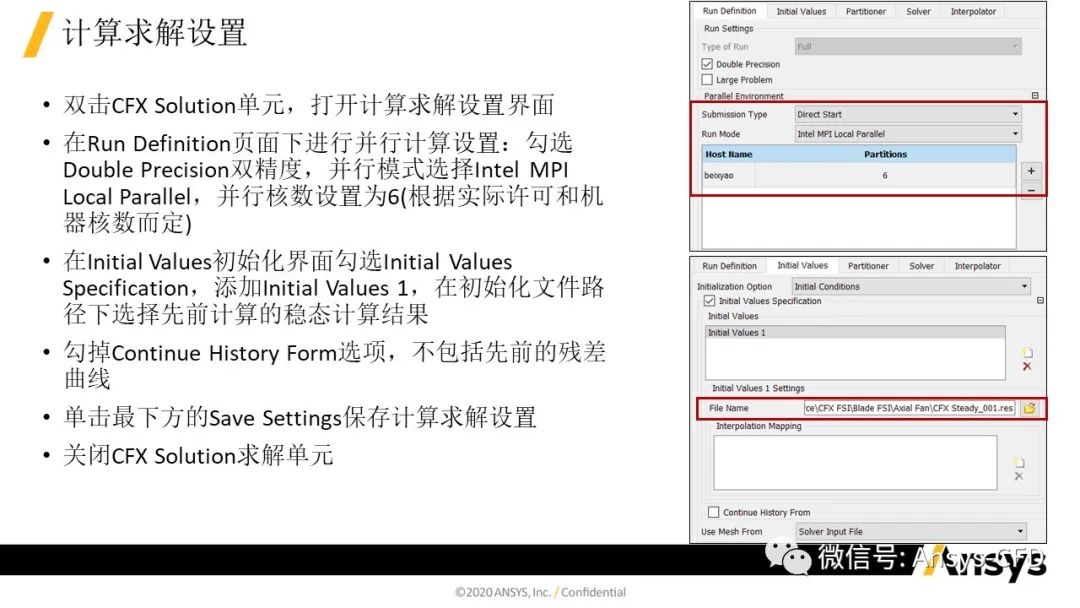

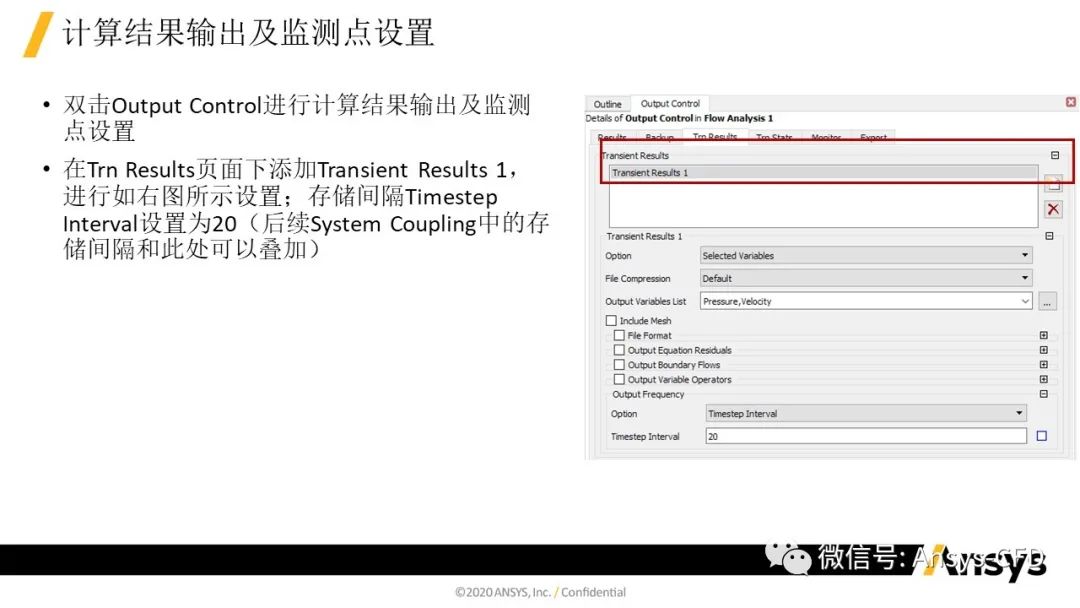

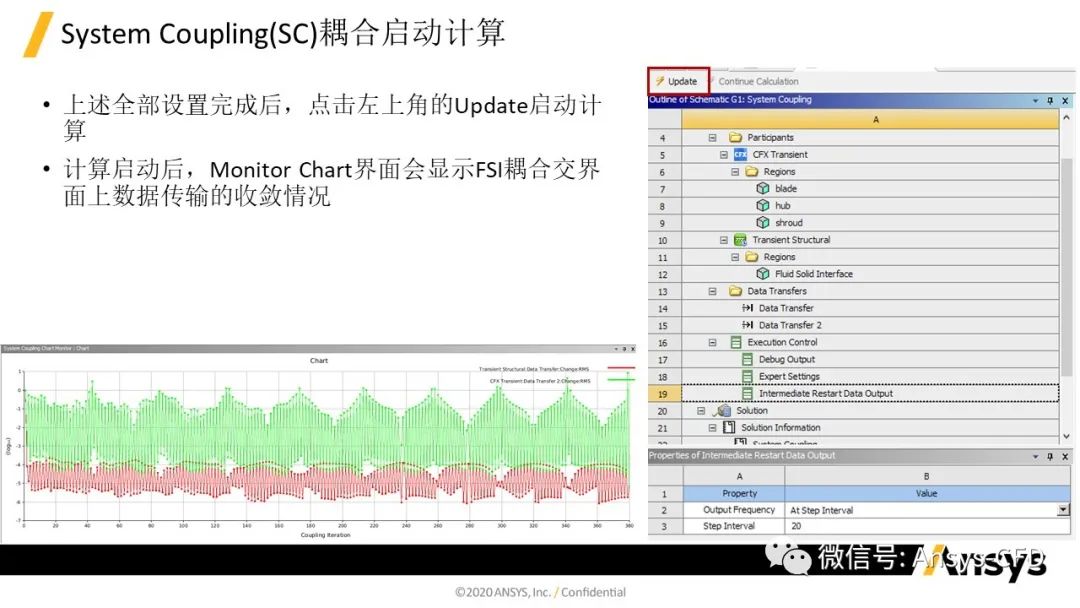

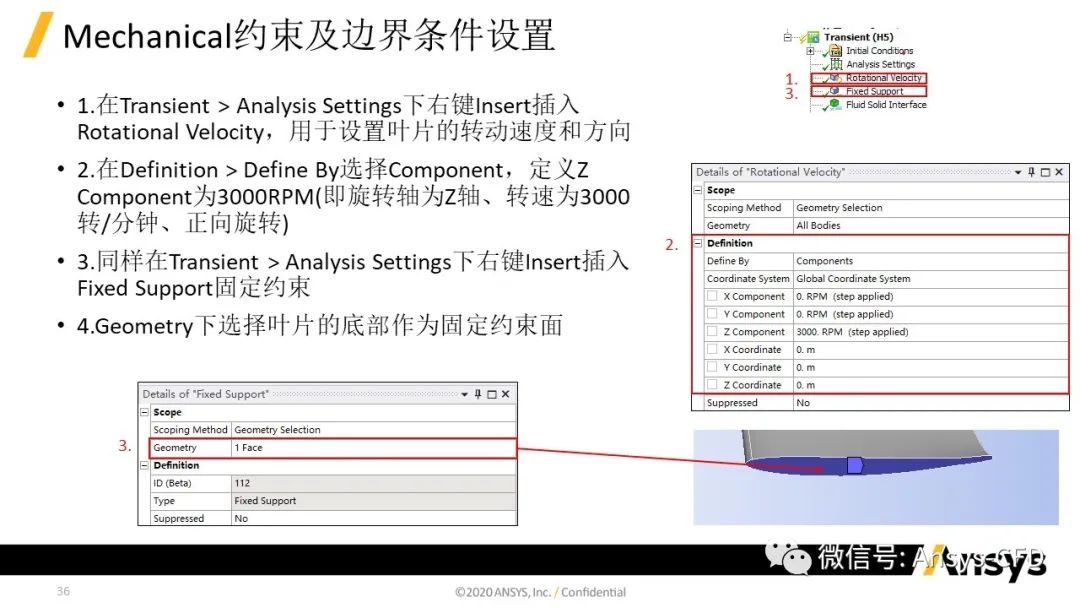

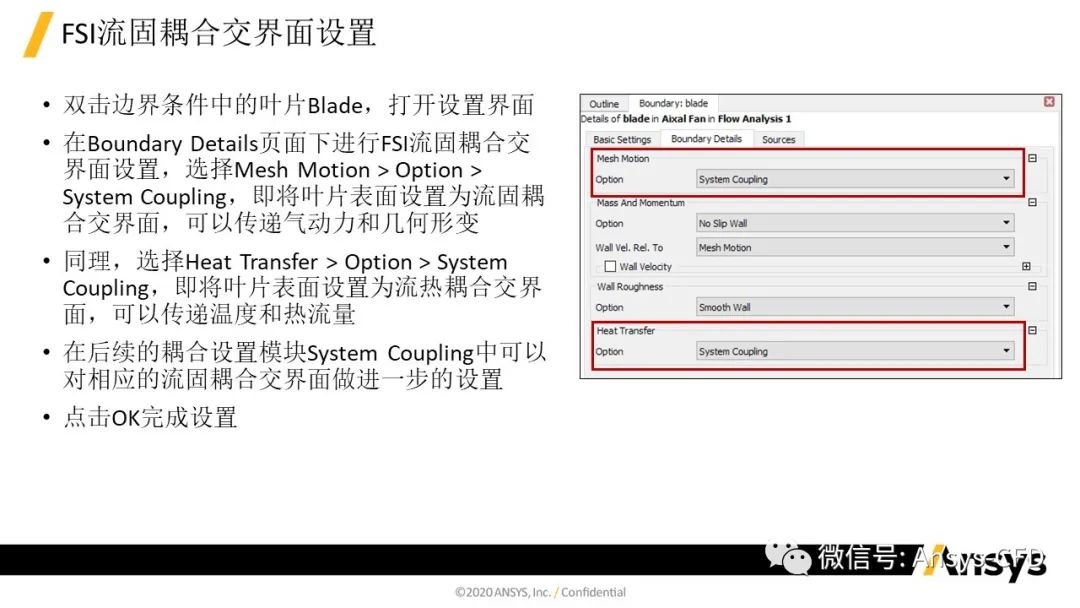

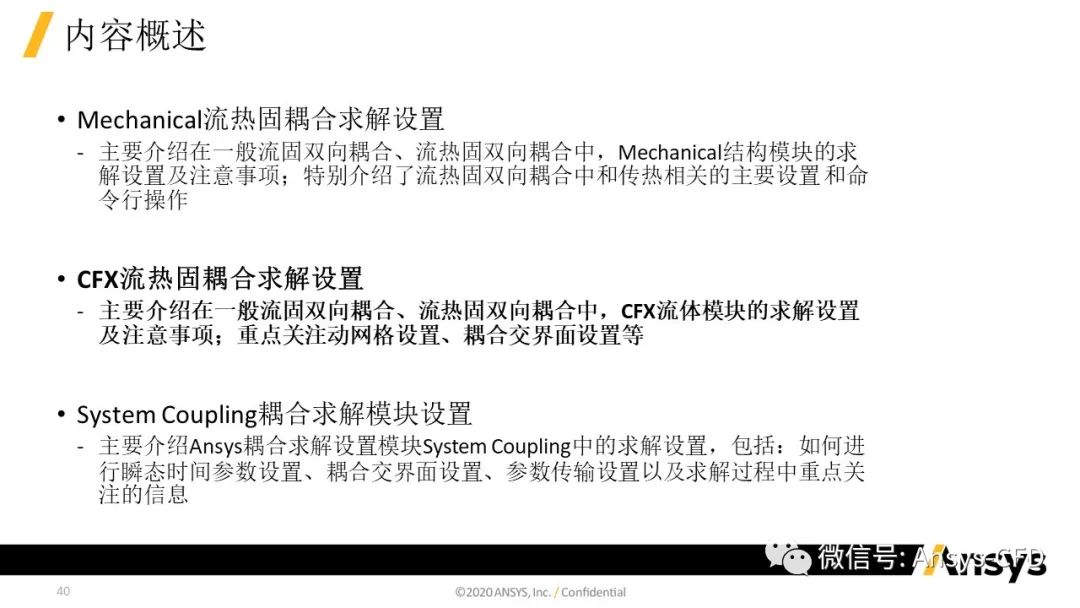

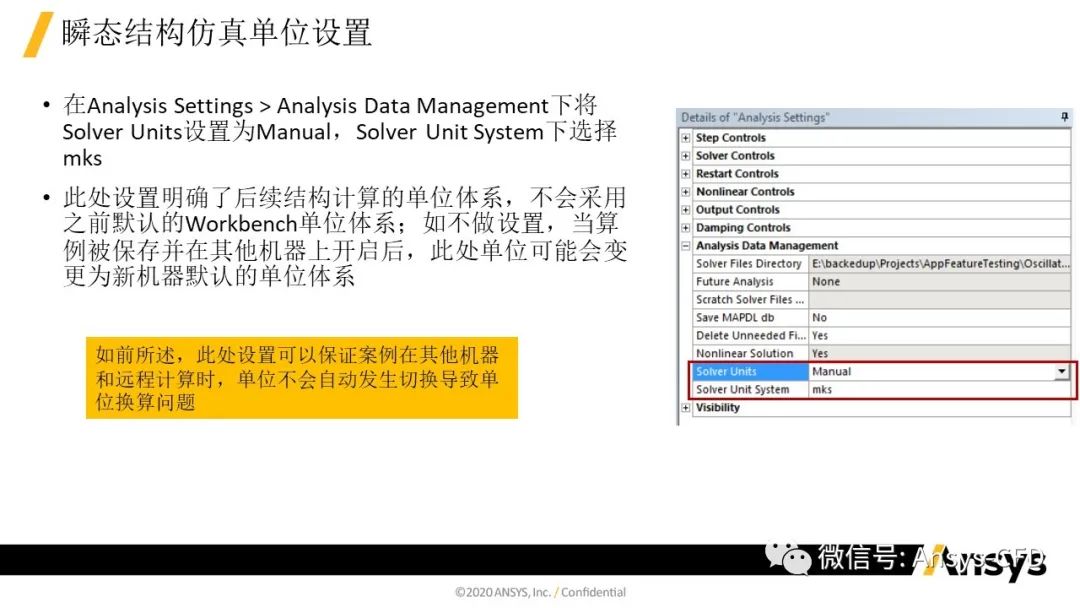

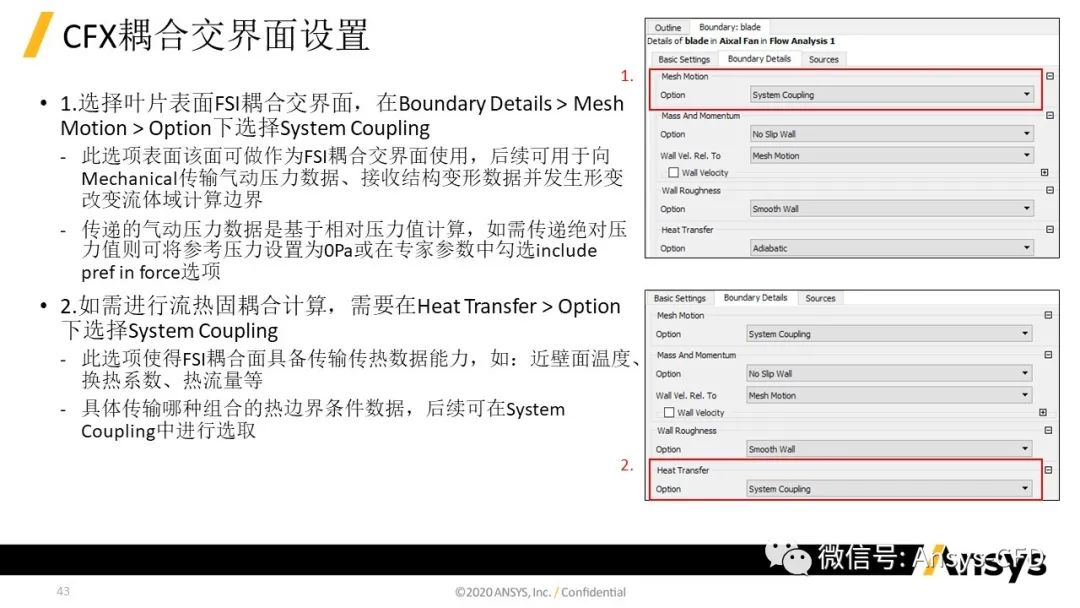

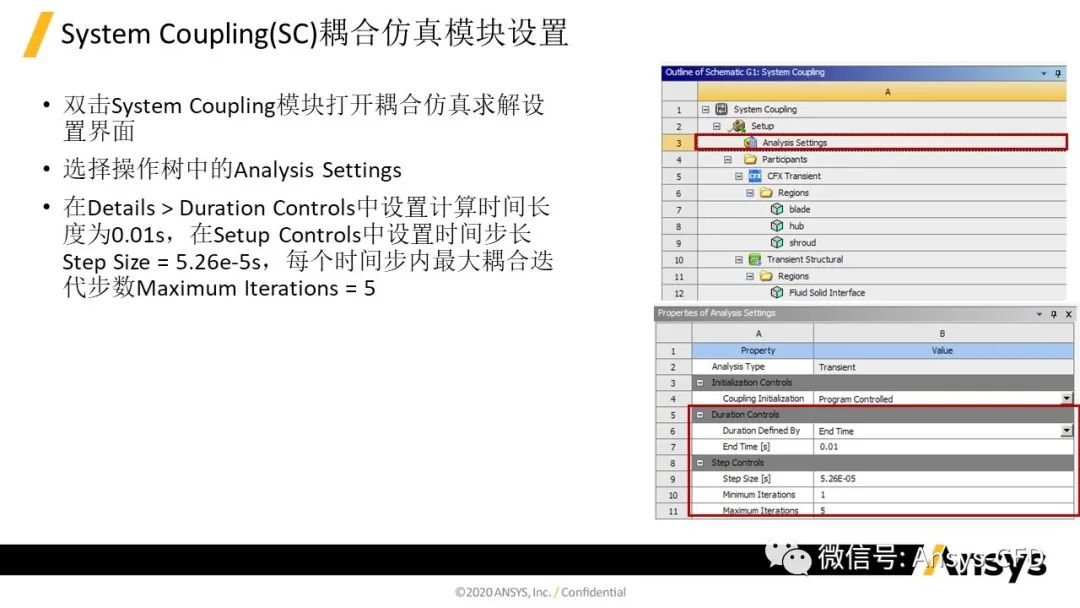

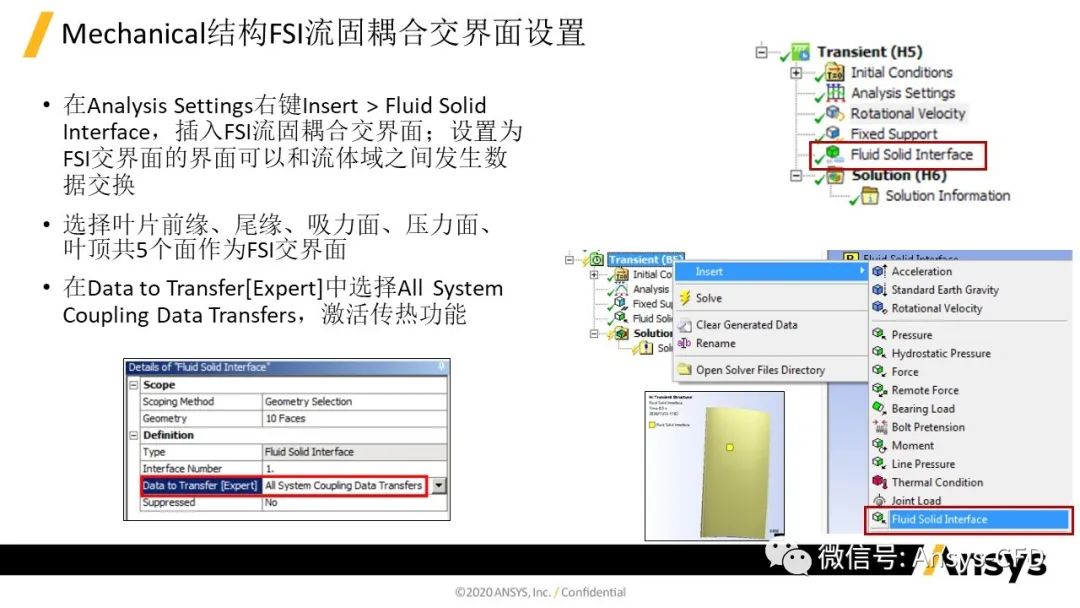

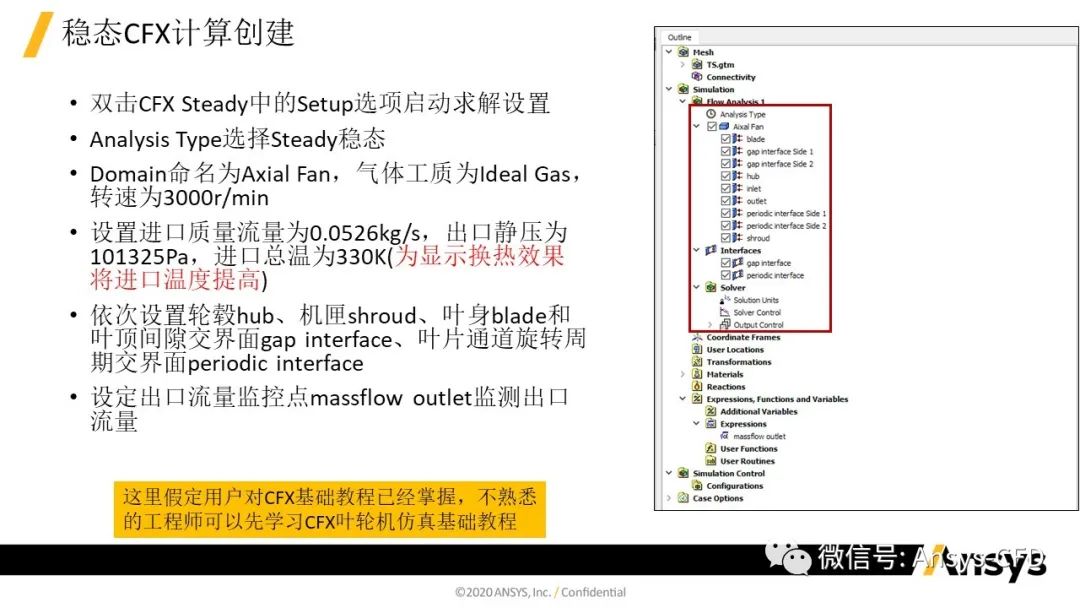

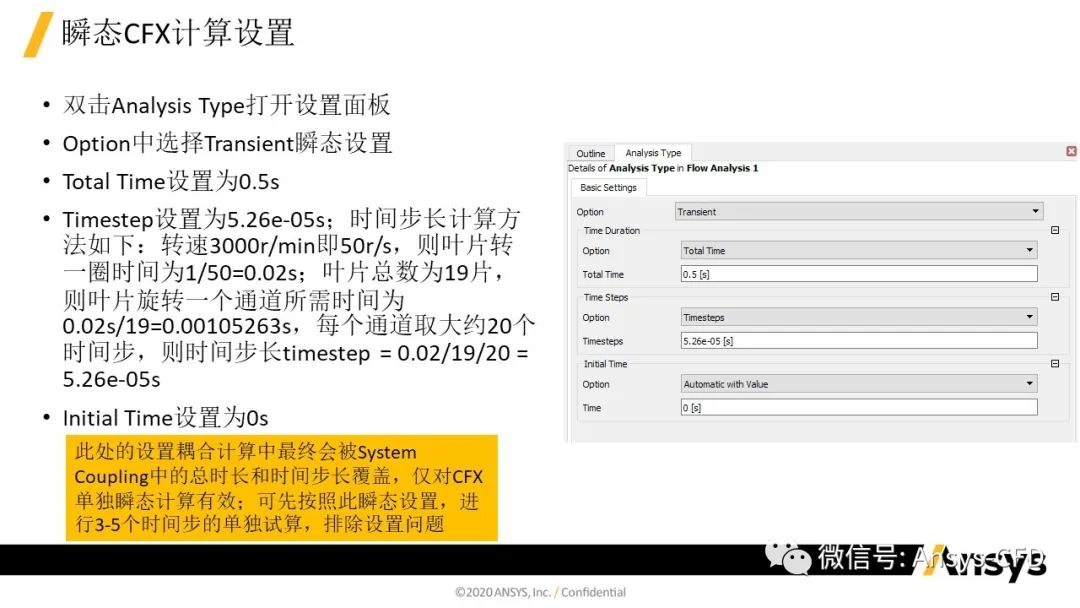

    ‐求解设置与计算

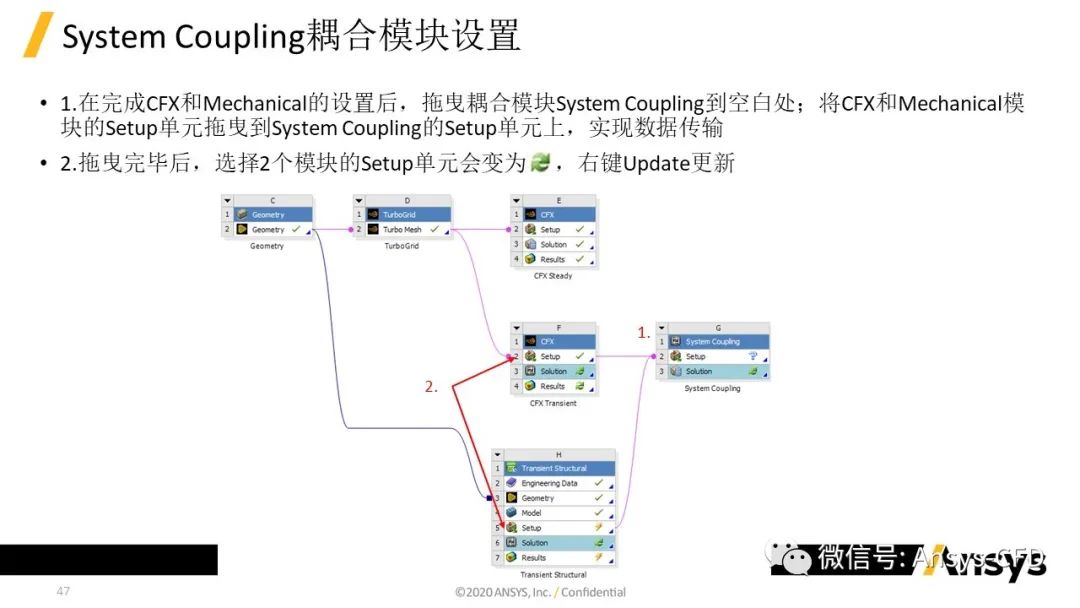

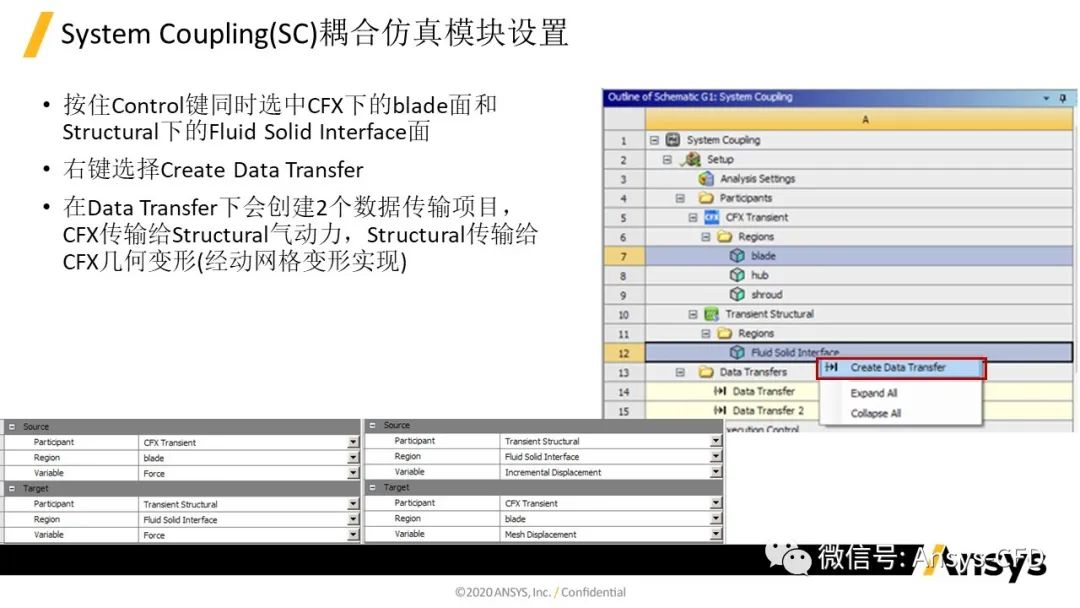

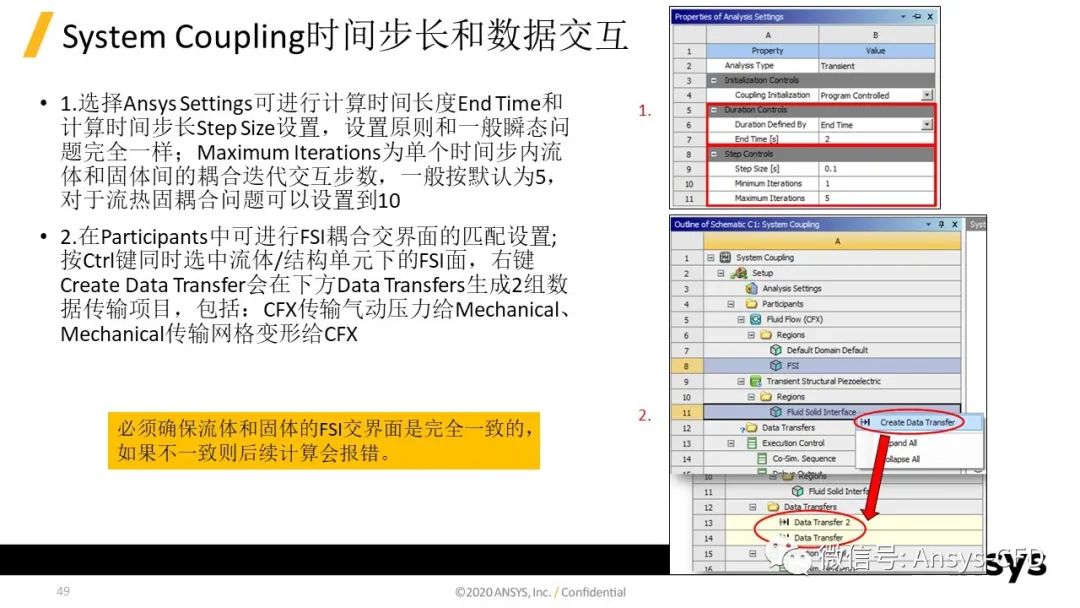

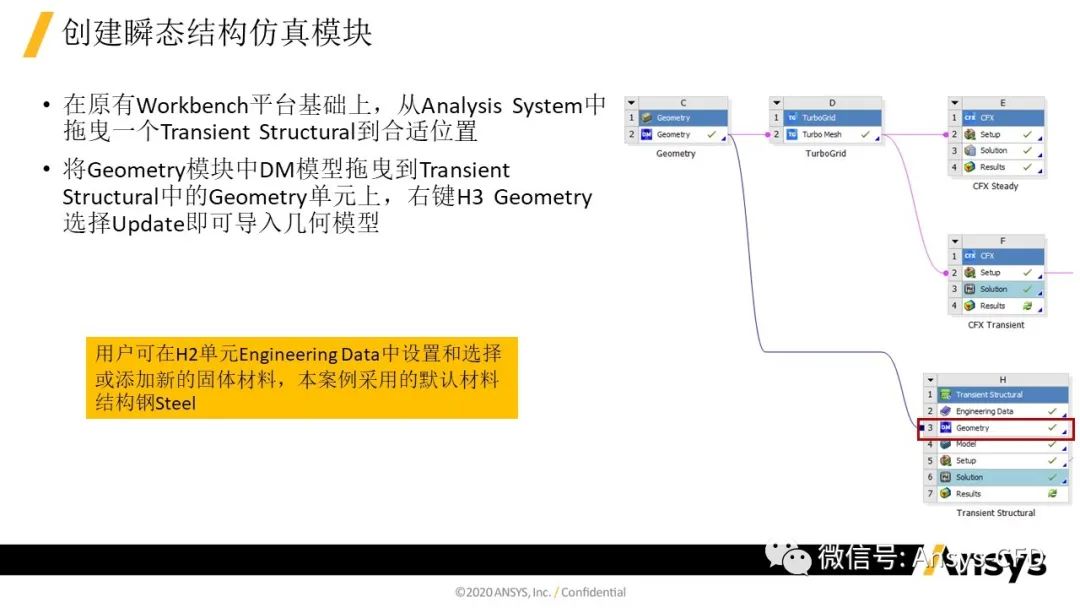

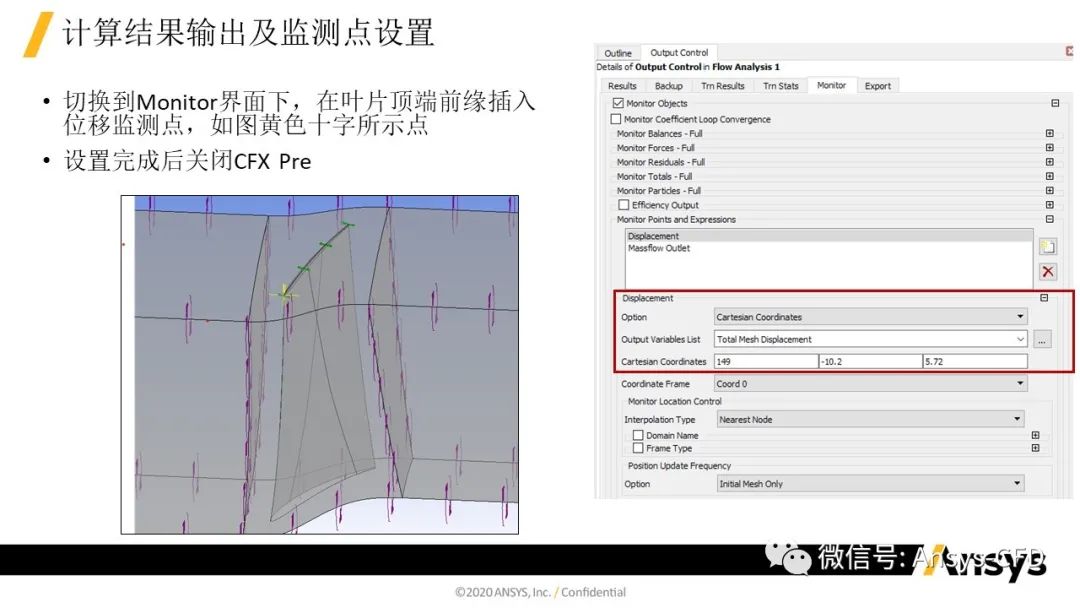

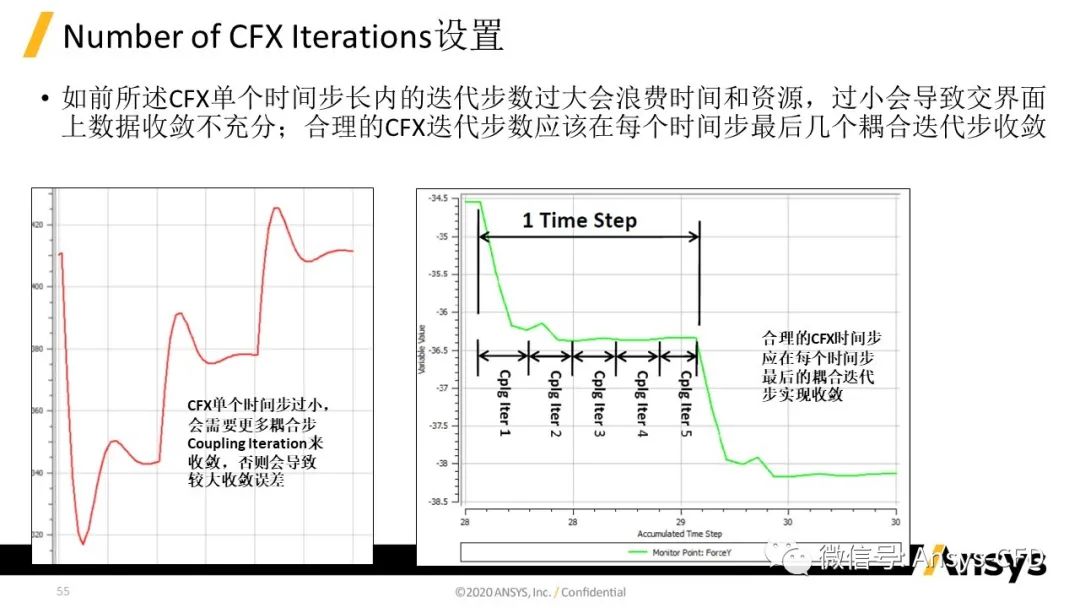

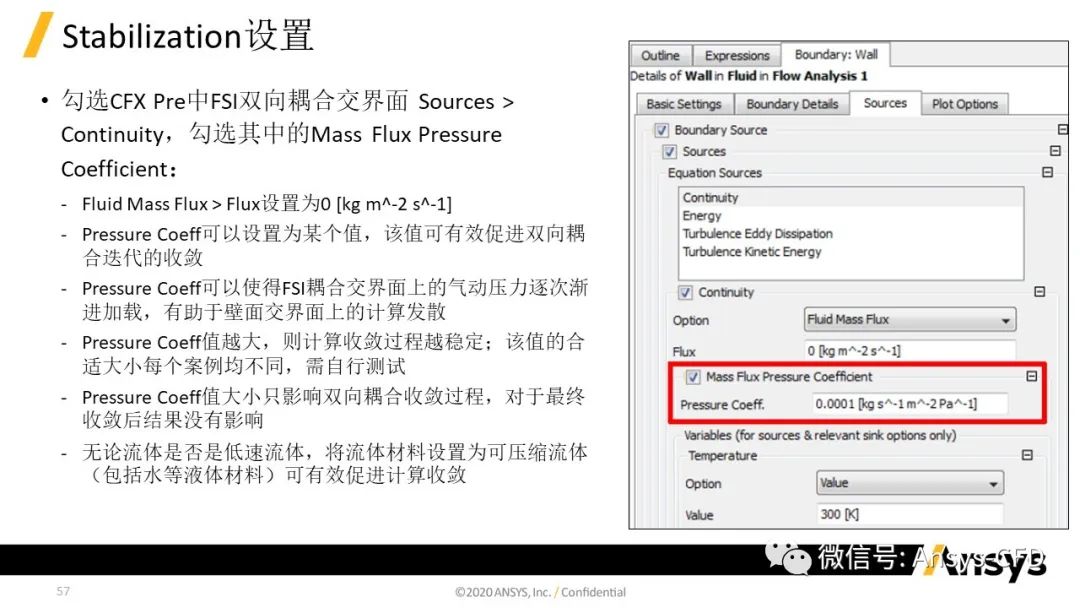

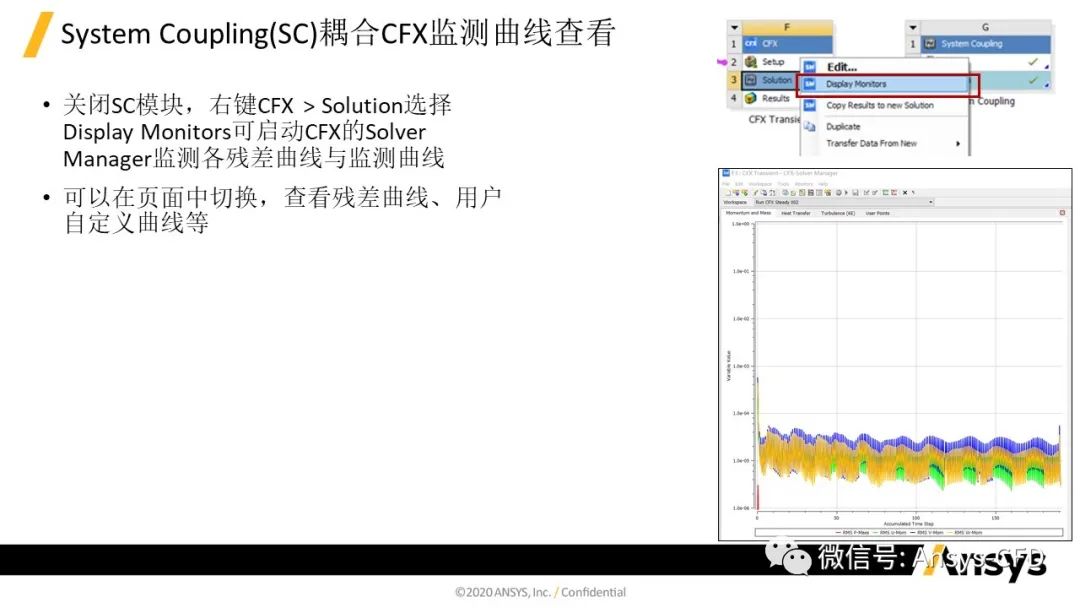

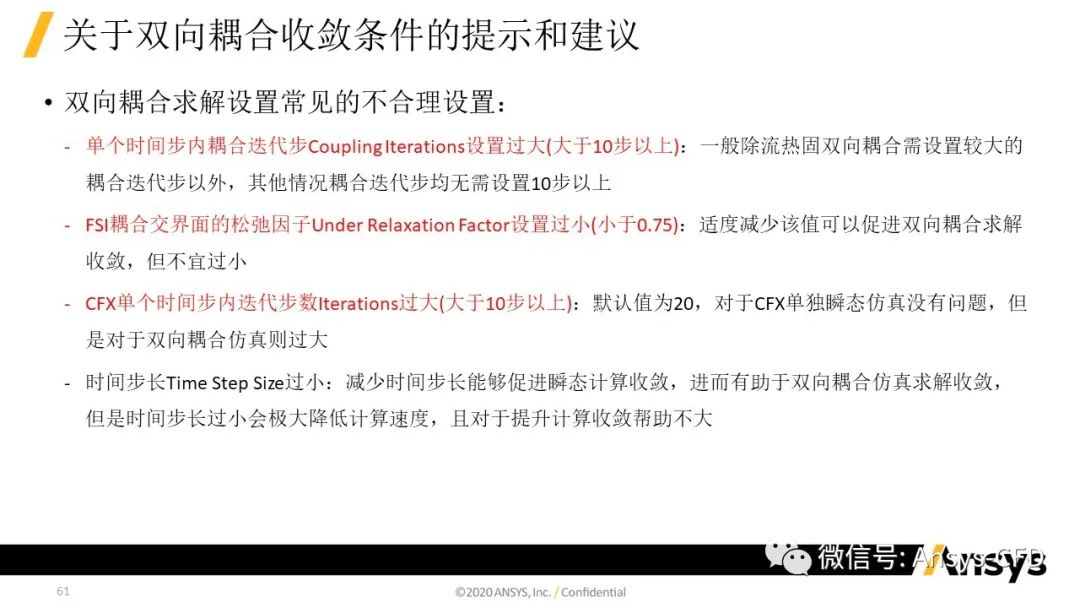

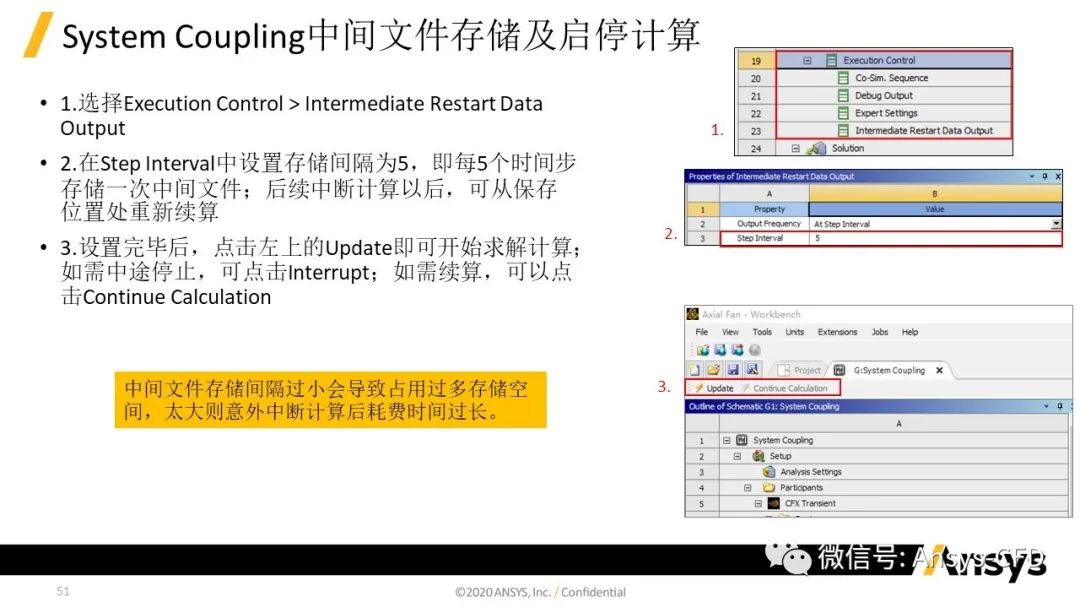

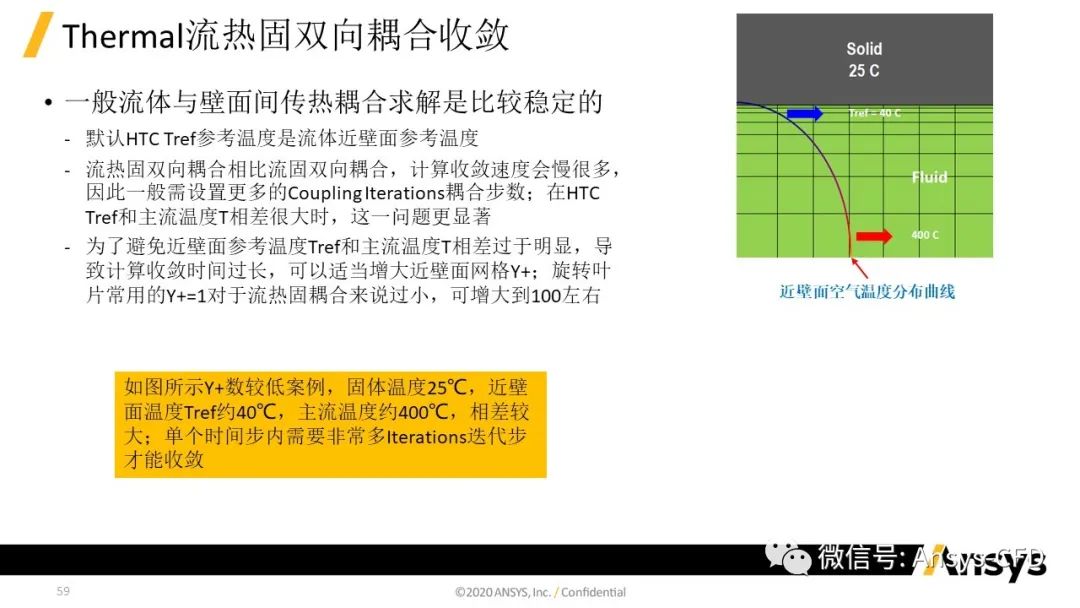

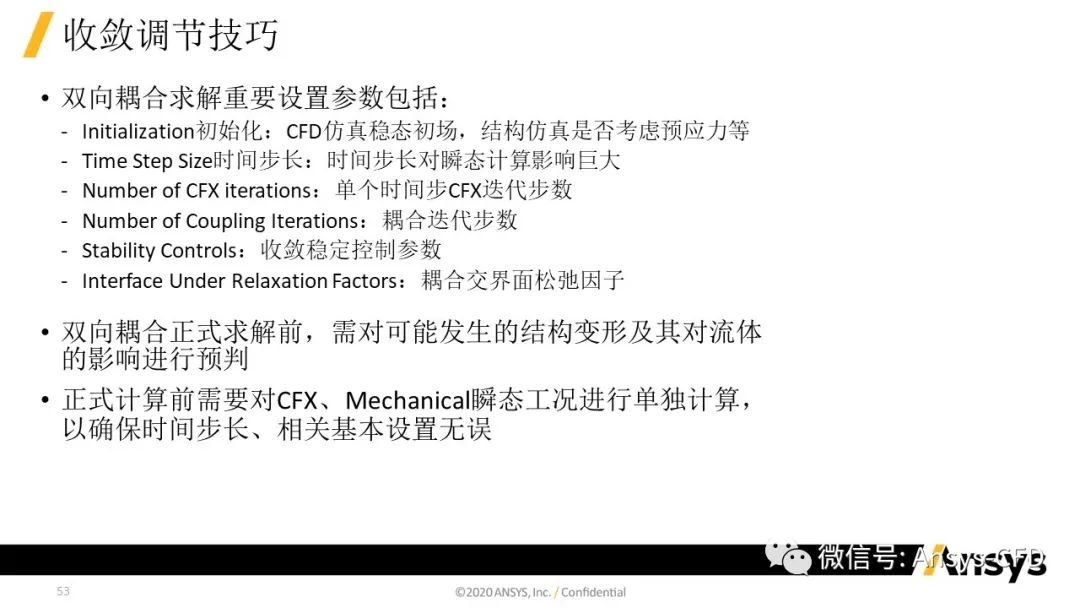

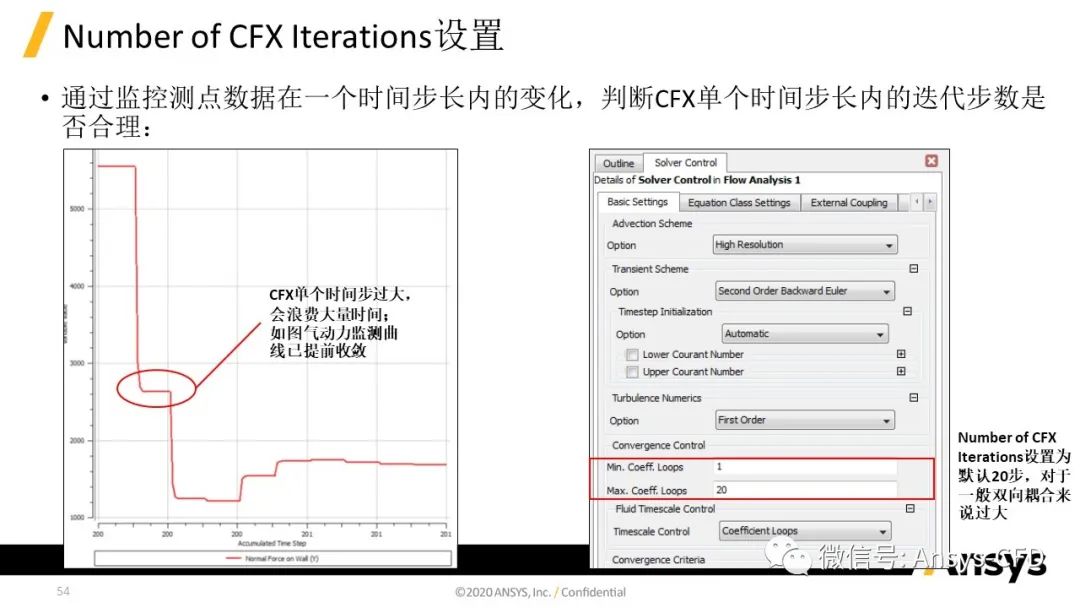

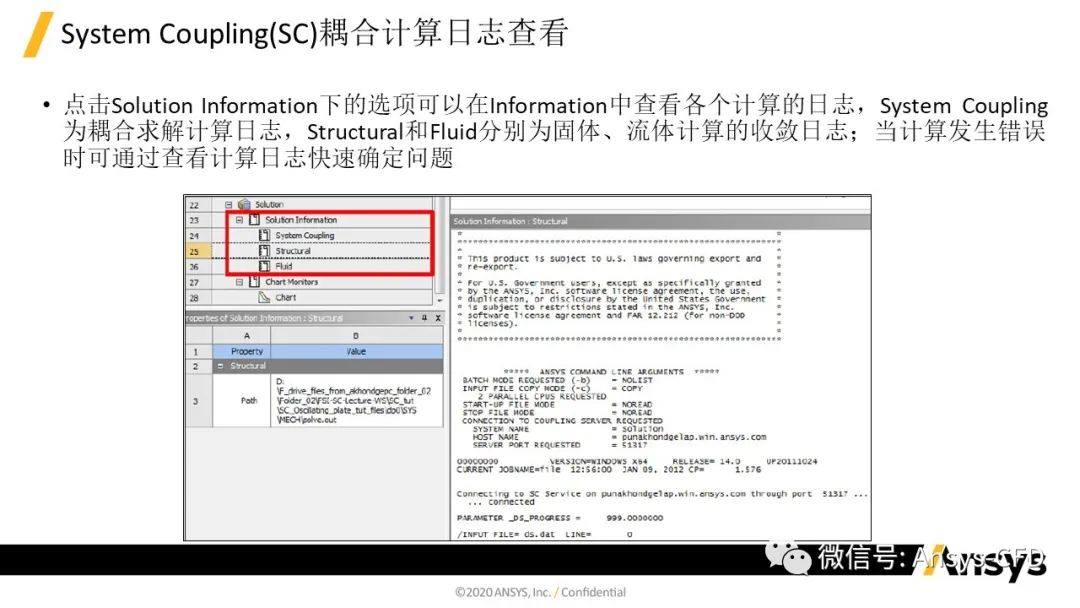

    ‐收敛调节技巧

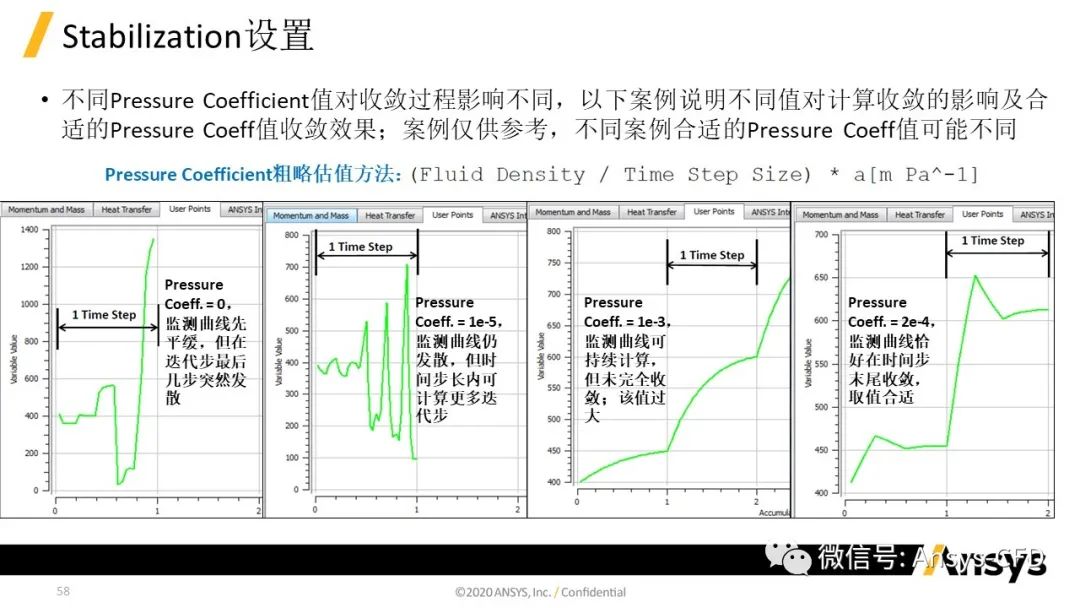

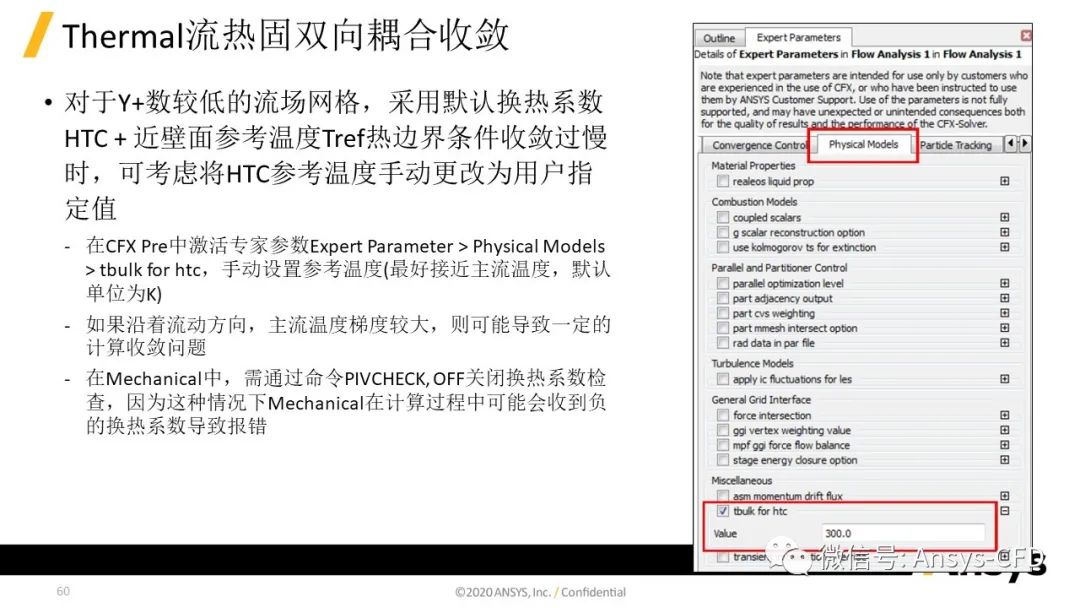

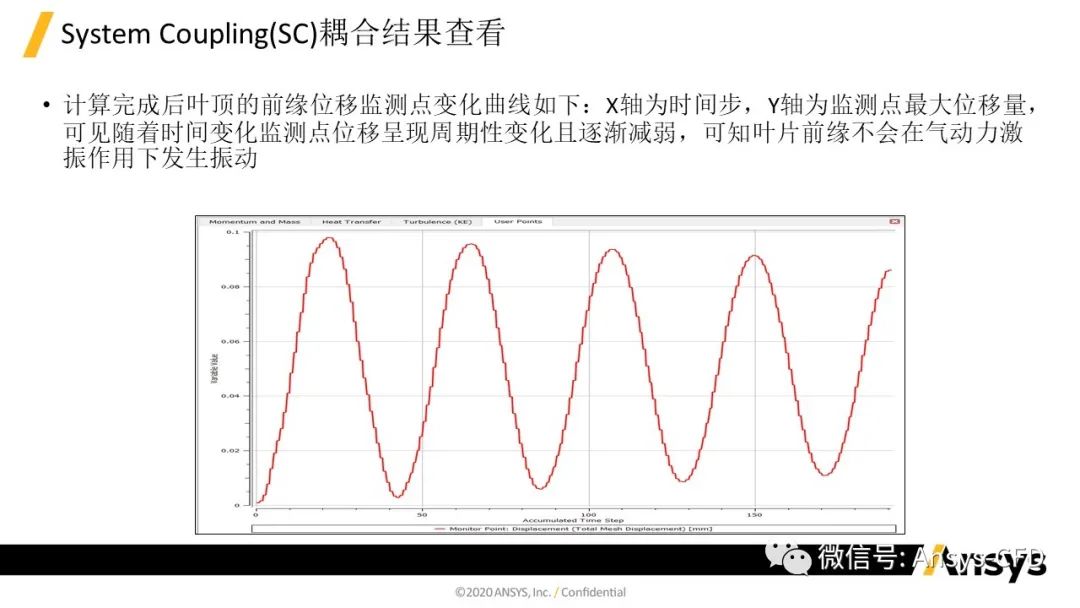

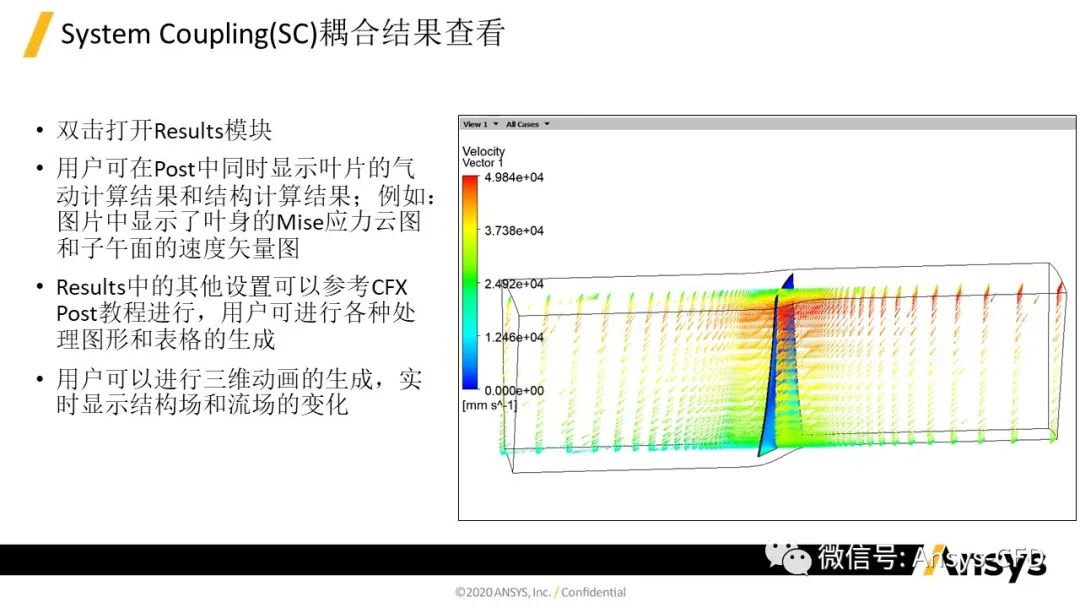

    ‐结果后处理

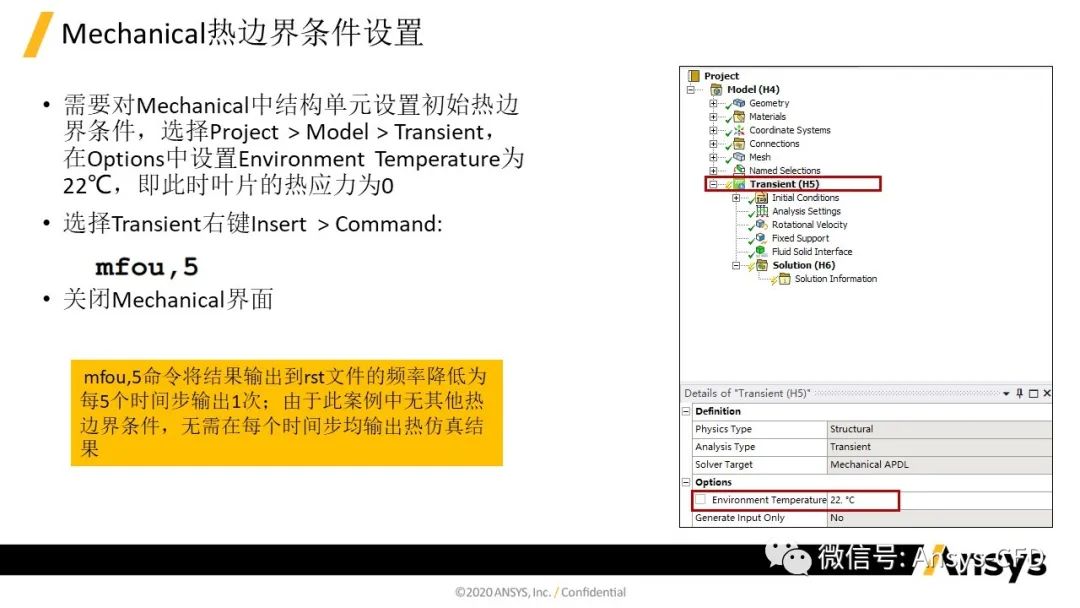

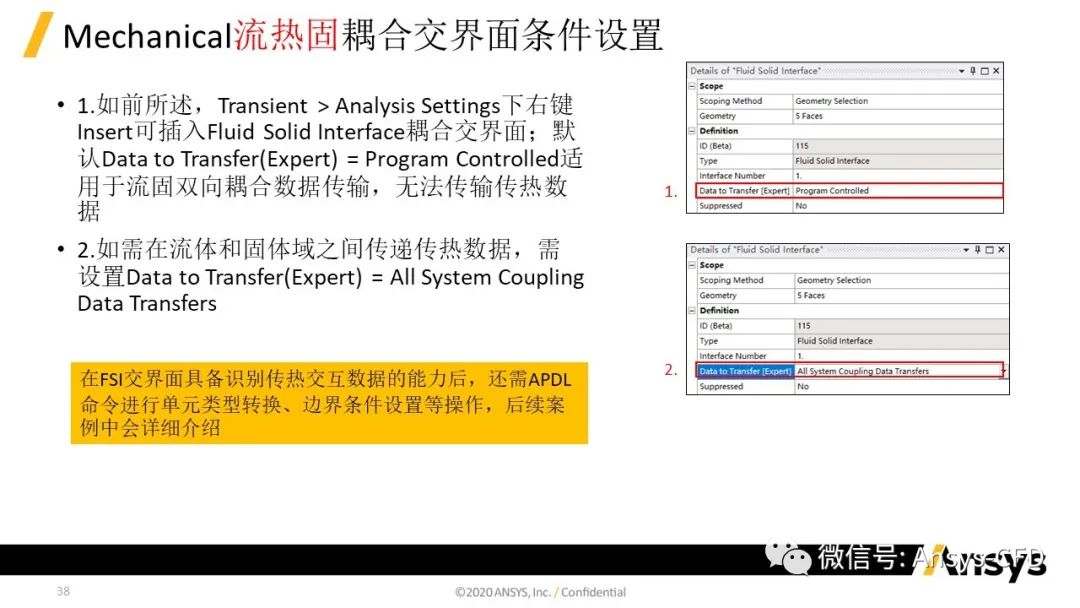

•叶片双向流热固耦合案例

•总结

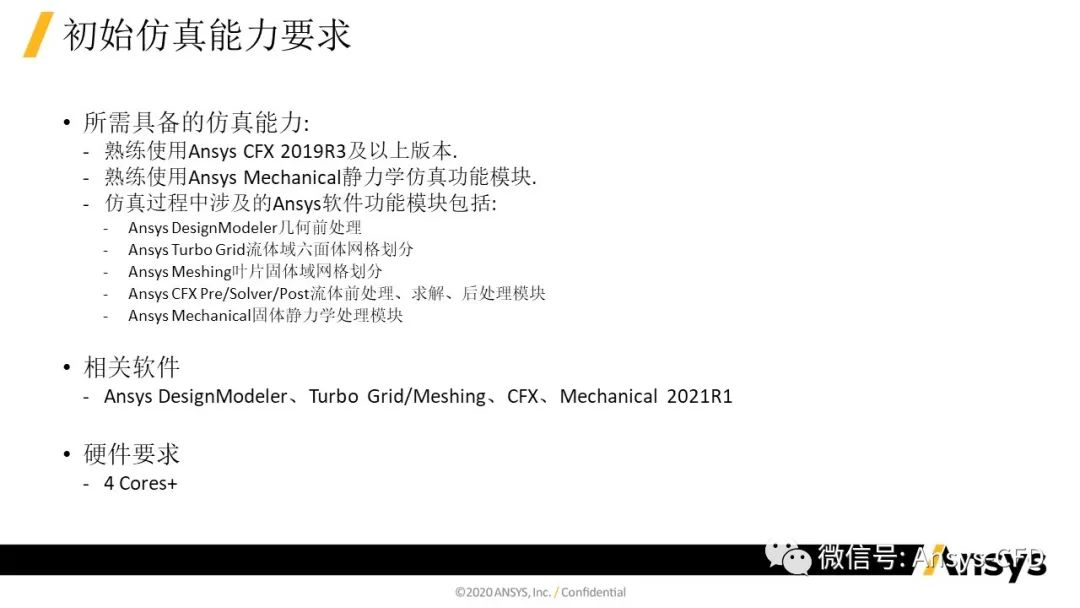

•所需具备的仿真能力:

    -熟练使用Ansys CFX 2019R3及以上版本.

    -熟练使用Ansys Mechanical静力学仿真功能模块.

    -仿真过程中涉及的Ansys软件功能模块包括:

        -Ansys DesignModeler几何前处理

        -Ansys Turbo Grid流体域六面体网格划分

        -Ansys Meshing叶片固体域网格划分

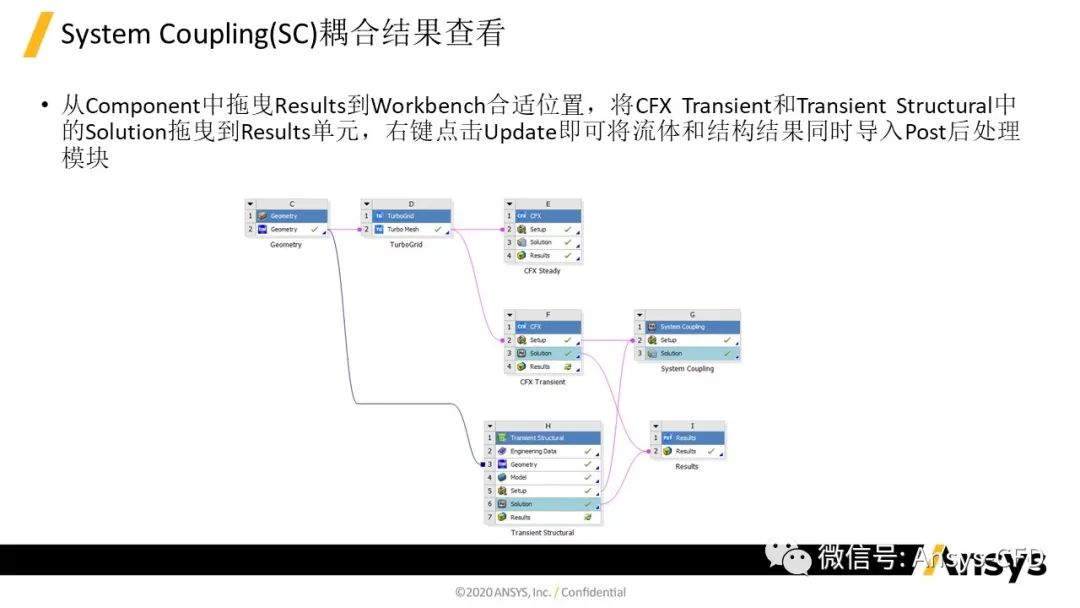

        -Ansys CFX Pre/Solver/Post流体前处理、求解、后处理模块 -Ansys Mechanical固体静力学处理模块

•相关软件

    ‐Ansys DesignModeler、Turbo Grid/Meshing、CFX、Mechanical 2021R1

•硬件要求 ‐4 Cores+
