曲线坐标系在固体各向异性导热特性定义中的应用

内容纲要


本文共430字,9张图片,大概3分钟读完。

点击蓝字|关注我们

01

说明

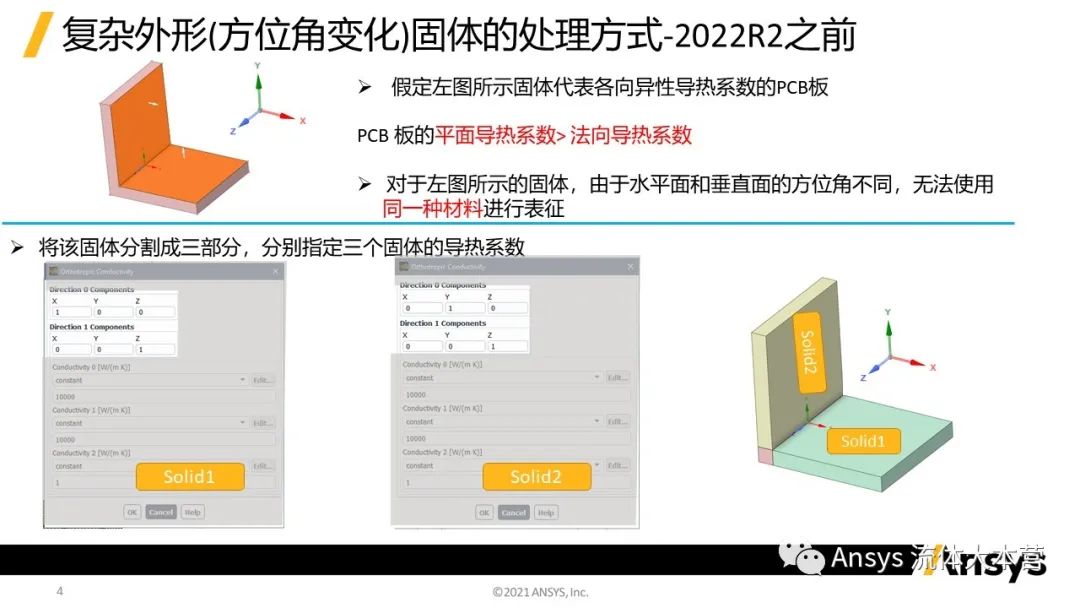

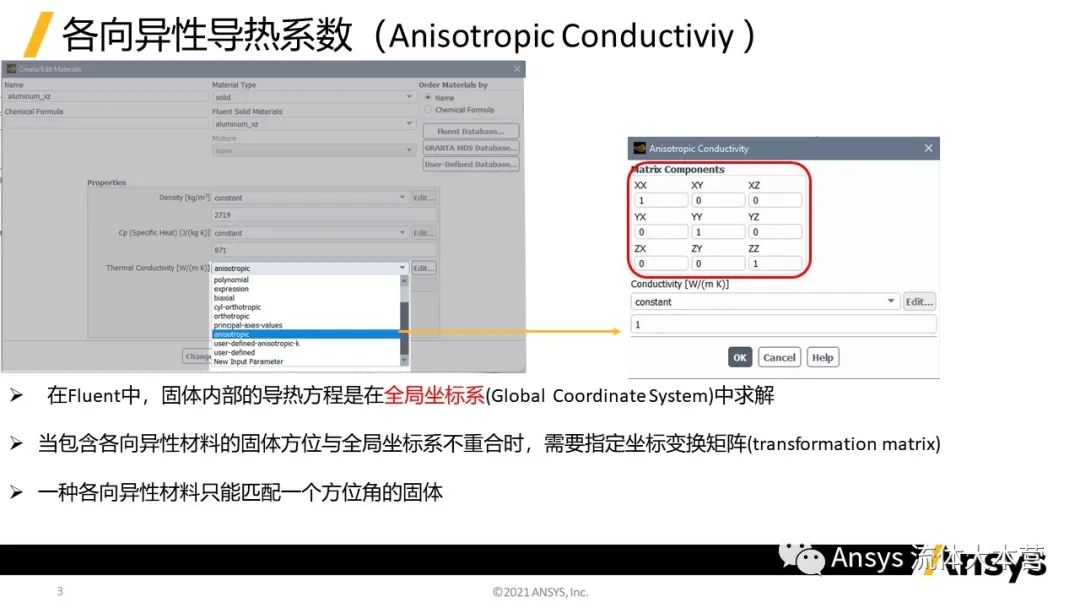

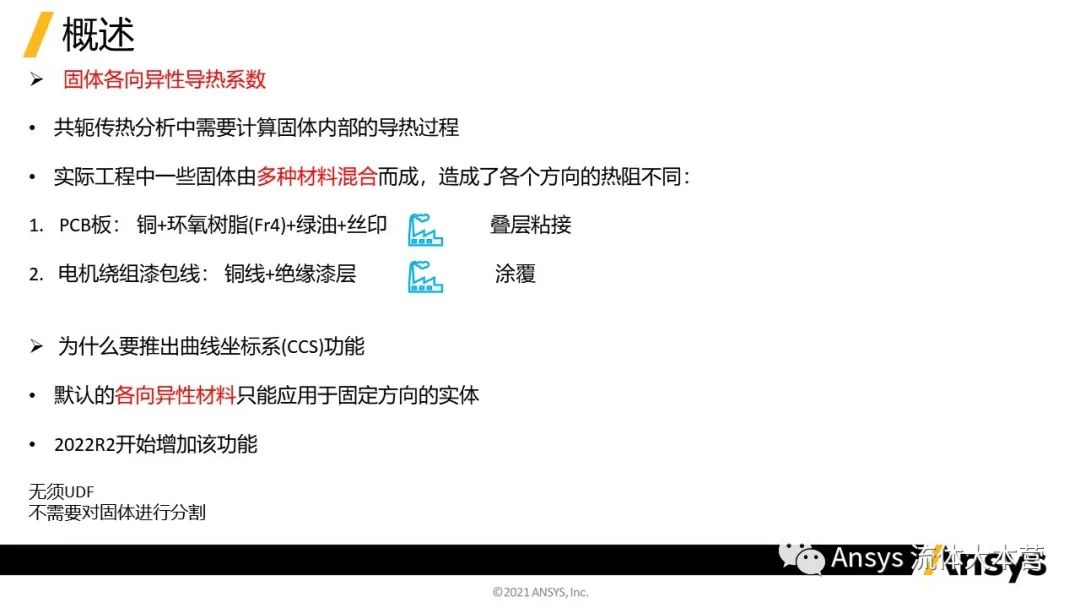

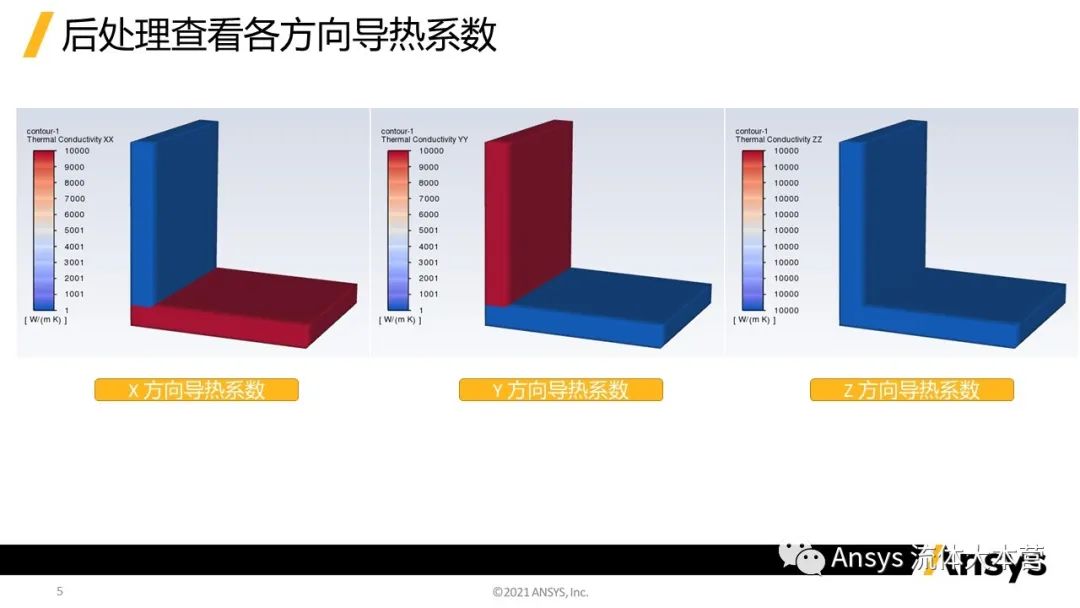

在实际流固共轭传热分析(CHT)中,我们经常会遇到固体导热系数为各向异性的情况(例如PCB,漆包线),Fluent支持各向异性导热系数的定义,但导热系数与固体相对于全局坐标系的方位相关。当固体外形非常复杂的时候,就无法使用一种各向异性材料进行表征。Fluent 2022R2在之前UDF的基础上,开发了Curvilinear Coordinate System(CSS),可以非常快速地在复杂曲面上定义各向异性导热系数。该功能适用于类似于:电机绕组,层叠材料的散热分析。

02

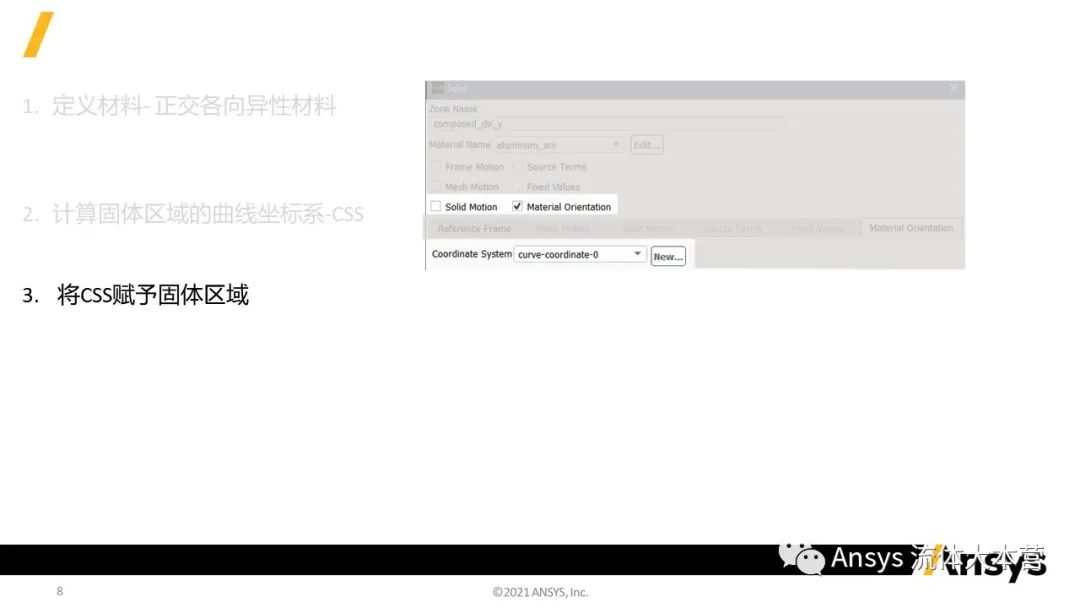

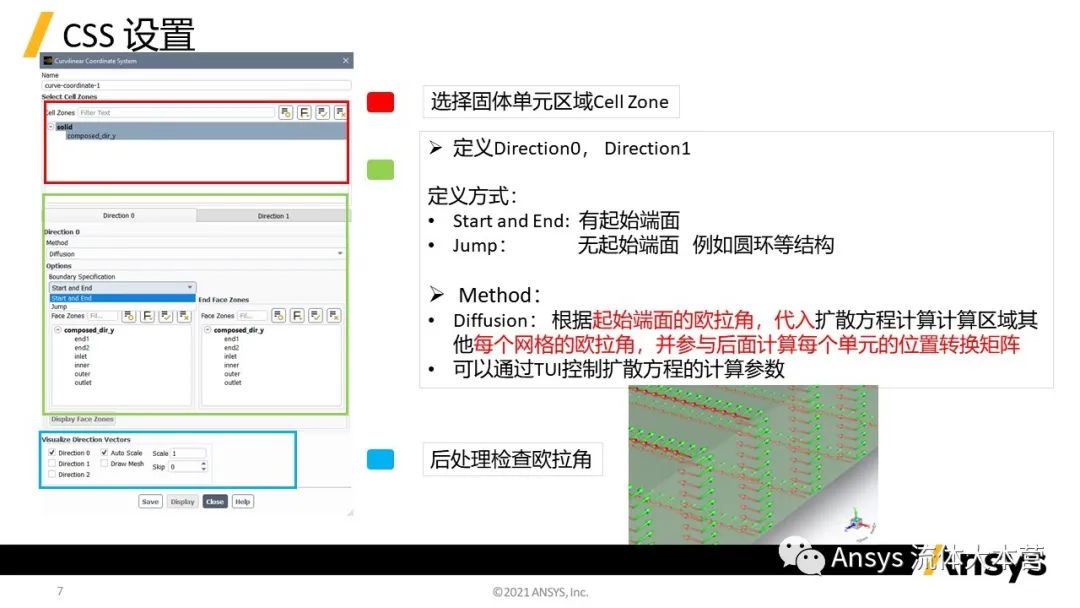

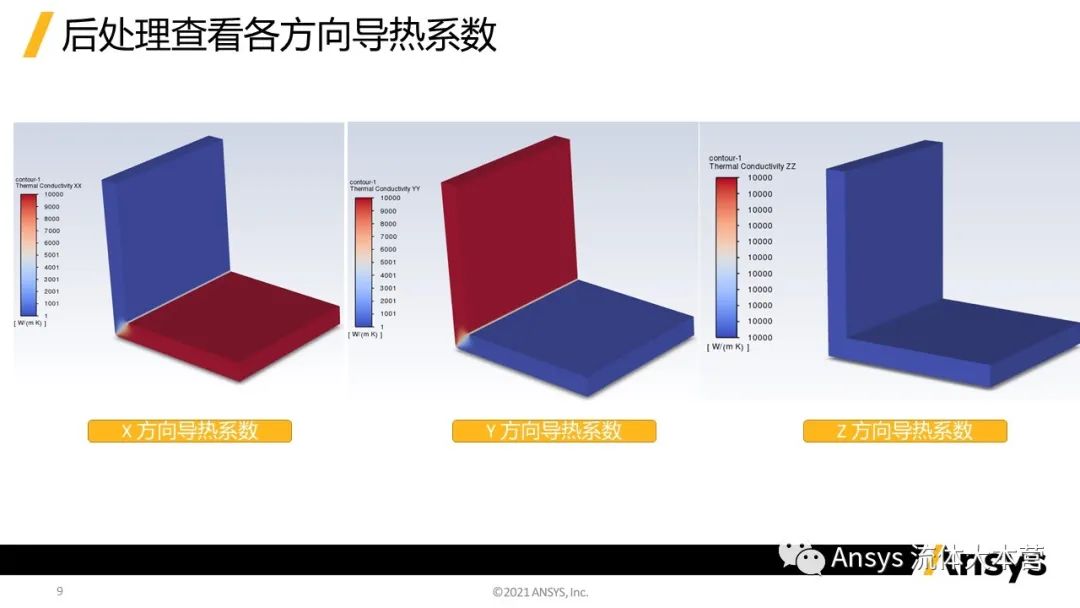

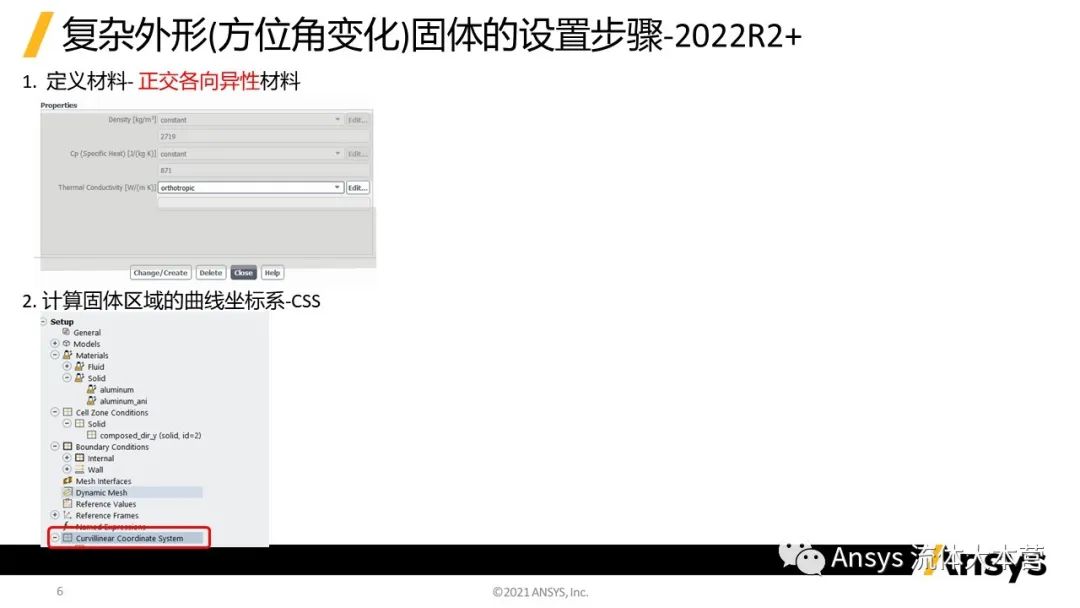

实现


编辑:郭晓东

核对:井文明

求分享

求点赞

求在看
