说明

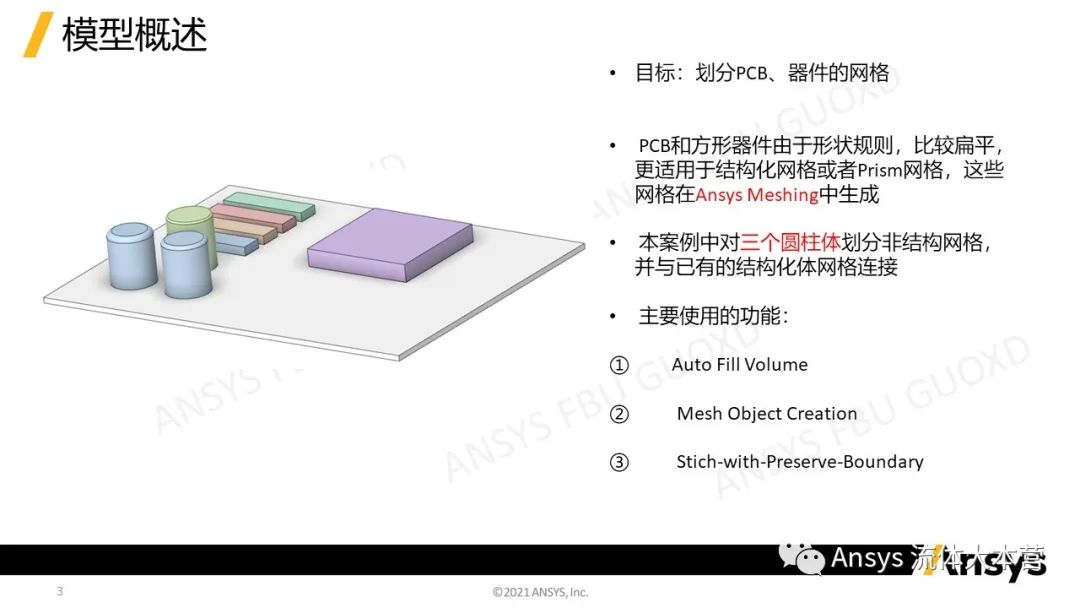

一些几何模型会存在需要使用结构化和非结构网格混合填充的需要，如果具有了事先在其他工具中生成结构化网格，并希望后续在其他区域使用Fluent Meshing填充非结构网格，并且保持共节点连接。本专题针对这一需求进行演示探讨。按照Fluent Meshing中的面网格与现有结构化体网格是否连接，本专题可以划分为两个子专题：非结构面网格连接结构体网格，非结构面网格不连接结构体网格。对本章重点介绍非结构面网格连接结构体网格，这一般出现在内流场的分析中。
相似文章有：在Fluent Meshing中连接结构化体网格(2)
实现
编辑：郭晓东
核对：井文明
