移动壁面附近的瞬态流动

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例模拟了移动壁面附近流体的瞬态流动问题。流体为高粘性，在初始时流速为0，壁面以恒定的速度移动。

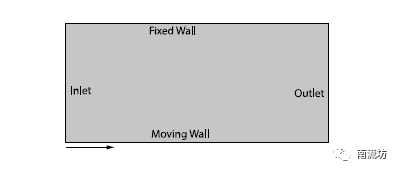

计算域：0.75 m X 0.3 m

物质属性：物质密度为1000 kg/m3，粘度为1 kg/m-s

边界条件：壁面移动速度为0.01 m/s，入口压力为0N/m2，出口压力为0N/m2

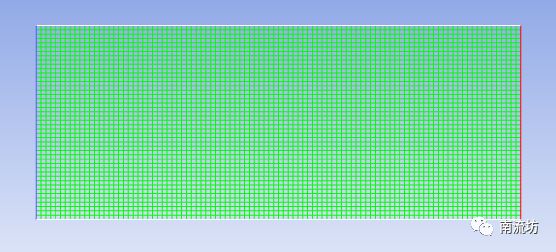

网格划分

采用四边形网格，网格数量为4500

计算设置

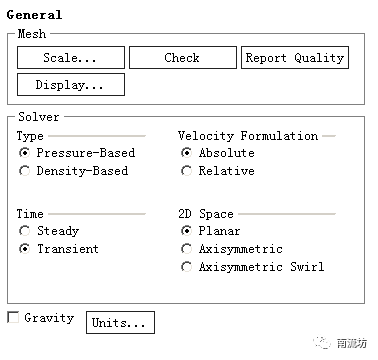

本次计算为瞬态不可压缩流动。

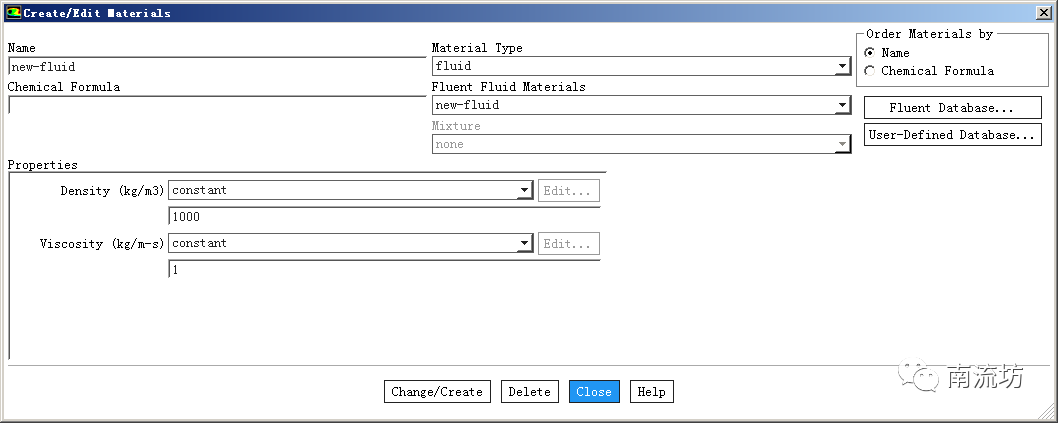

• 物质属性


计算物质设置密度等参数

• 湍流模型


选择为层流

• 边界条件

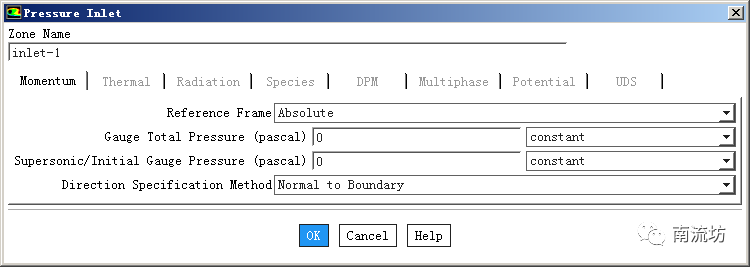

（1）入口为压力边界条件

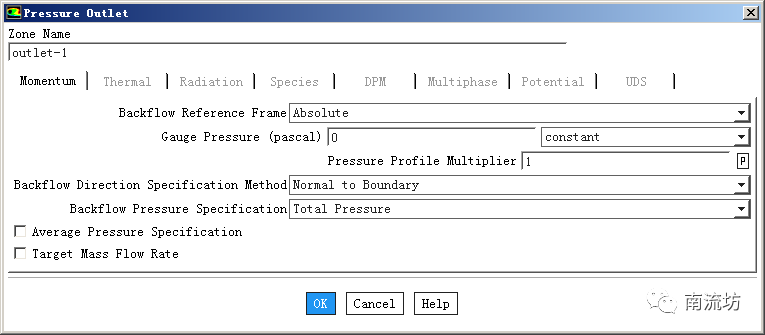

（2）出口为压力出口边界条件

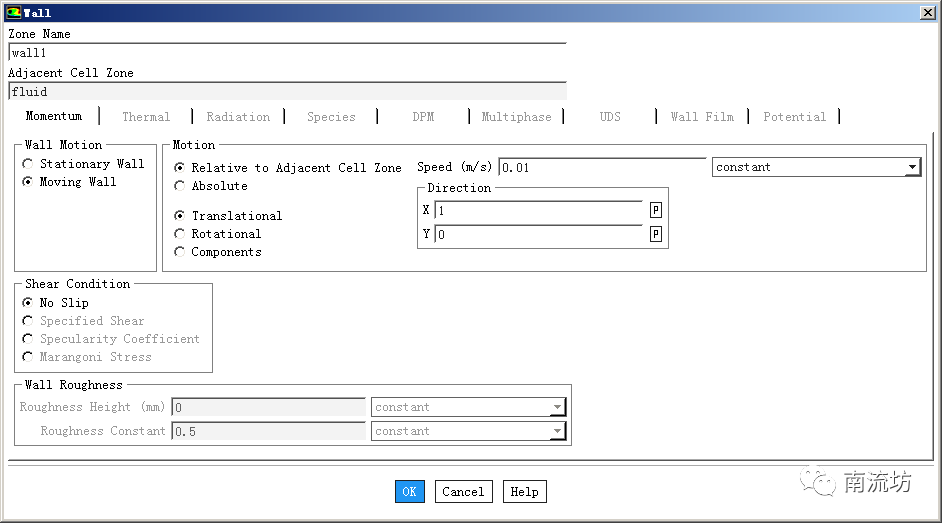

（3）下壁面移动速度

• 求解控制

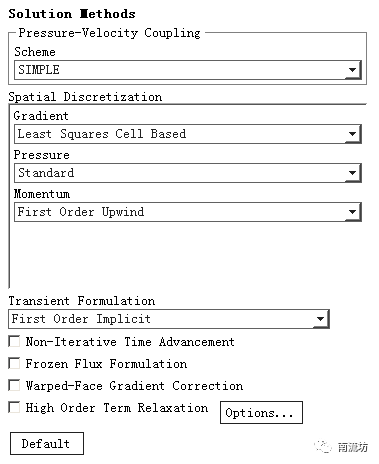

（1）求解方法

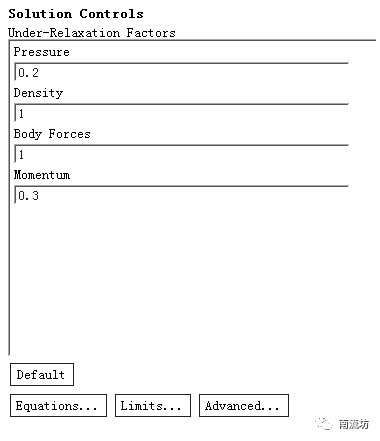

（2）松弛因子

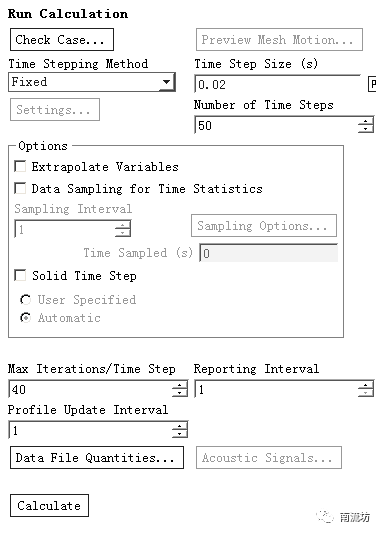

（3）时间步长设置

计算结果

• 计算域云图展示

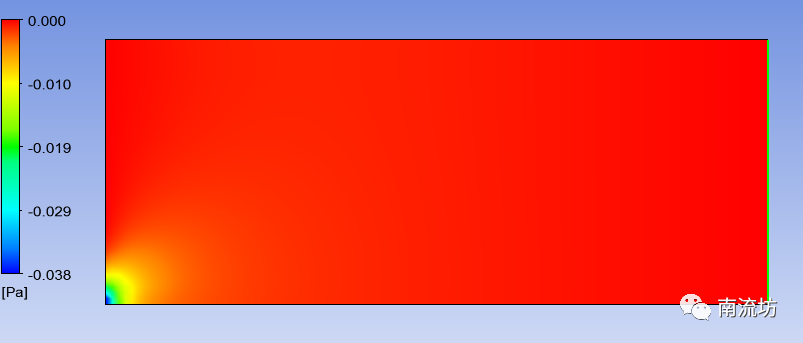

（1）压力云图

（2）速度云图

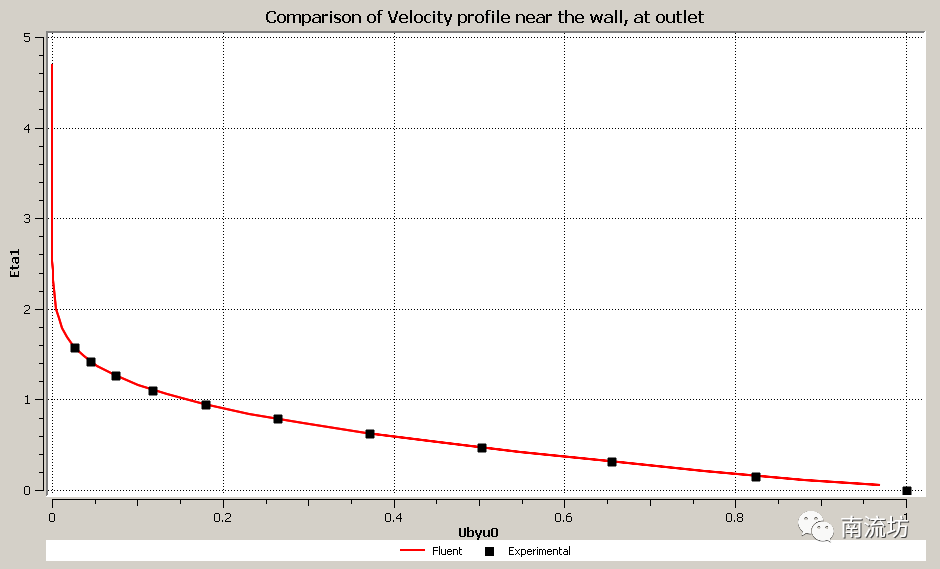

• 计算值与实验值对比

出口处相似参数值对比

相似参数表示为：

其中ν为动力粘度。

参考文献

H. Schlichting, K. Gersten, Boundary Layer Theory, 8th Edition, pp. 126-127, 2000
