本案例利用Fluent中的In-Cylinder方法模拟发动机气缸内活塞运动导致的压力及温度变化,并将仿真结果与解析值进行比较。

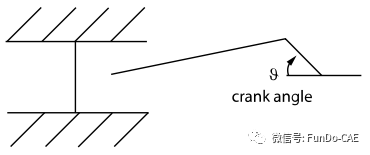

计算模型如下图所示。气缸活塞往复运动受曲轴控制,本案例利用2D模型模拟气缸,活塞运动通过In-Cylinder方法进行指定。

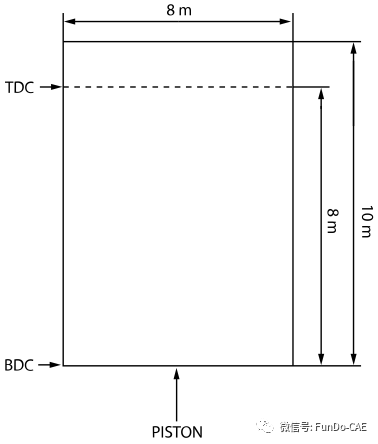

计算域尺寸如图所示。

假定缸内气体压缩过程为绝热。案例利用in-cylinder、弹簧光顺及网格重构算法模拟边界运动。

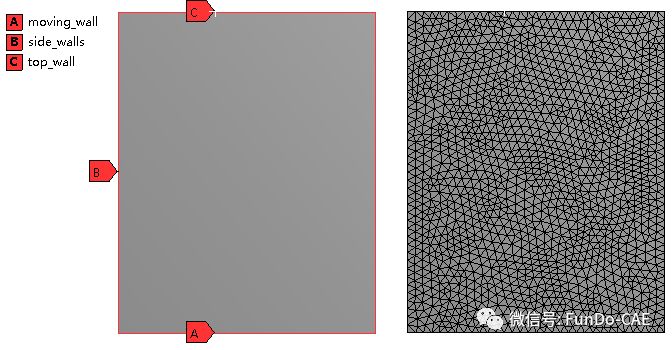

本案例几何及网格均较为简单,按上图所示建立几何模型并划分三角形网格。边界命名及网格如下图所示。

-
以2D、Double Precision模式启动Fluent
-
读取网格文件ex20.msh
-

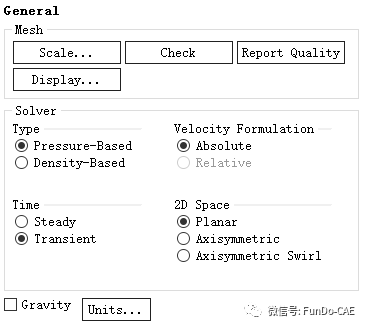

双击模型树节点General,设置采用Transient计算

-

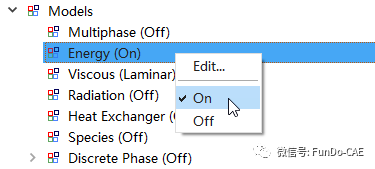

右键选择模型树节点Models > Energy,点击弹出菜单项On激活能量方程

-

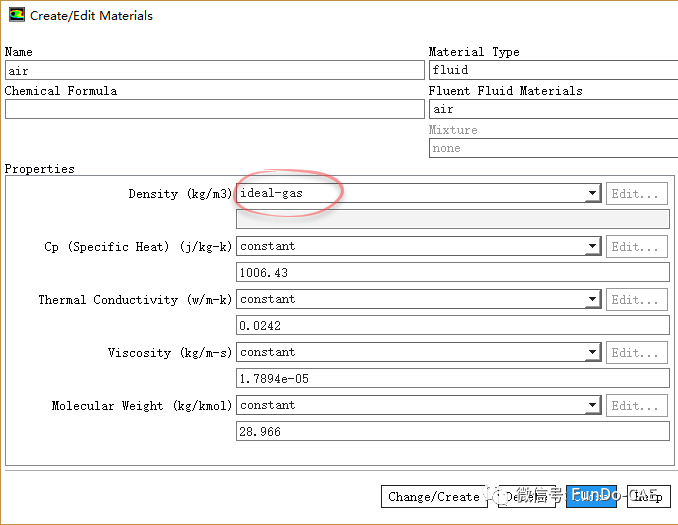

鼠标双击模型树节点Materials > fluid > air,弹出的材料设置对话框中,设置Density为ideal-gas*

本案例所有边界均为绝热壁面边界,采用默认参数设置。
-
鼠标双击模型树节点Dynamic Mesh,右侧面板激活选项Dynamic Mesh
-

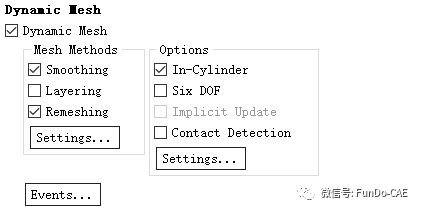

激活选项Smoothing、Remeshing及In-Cylinder

-

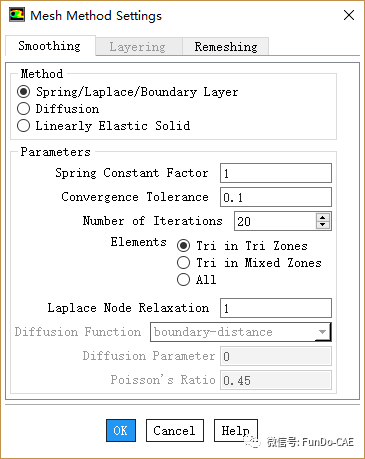

选择Mesh Methods下方的Settings…,弹出设置对话框,如下图所示设置Smoothing标签页下参数

-

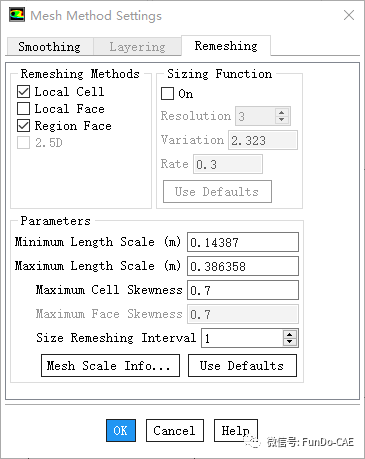

如下图所示设置Remeshing标签页下参数

-

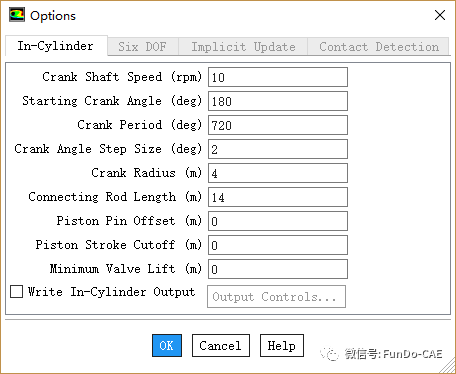

点击Options下方按钮Settings…,如下图所示设置曲柄连杆参数

-
鼠标双击模型树节点Dynamic Mesh,点击右侧面板中Dynamic Mesh Zone下方按钮Create/Edit…弹出设置对话框
-

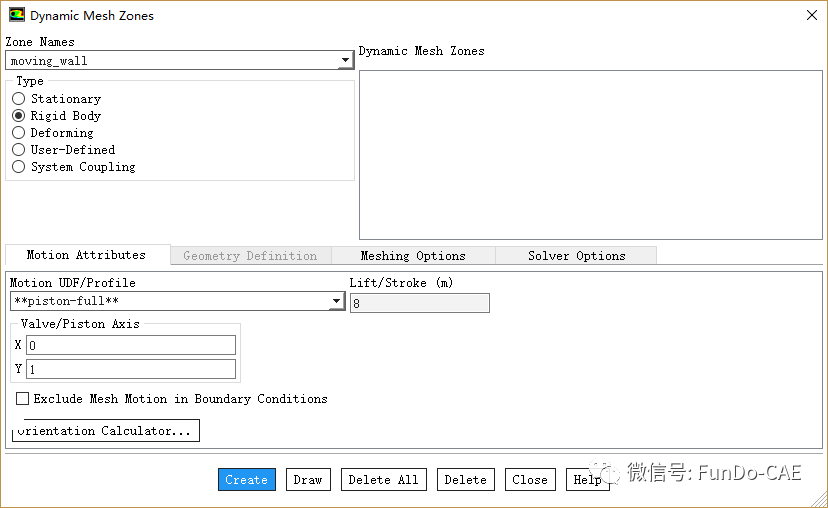

如下图所示设置Moving_wall为Rigid Body及参数

-

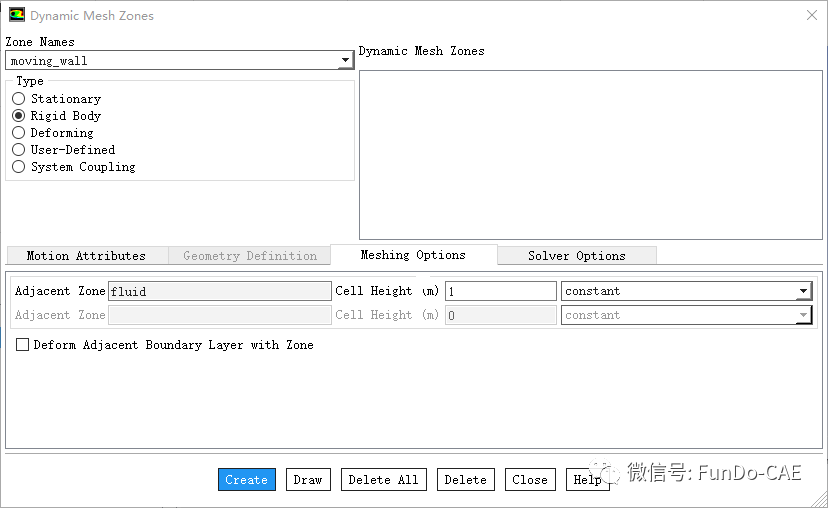

如下图所示设置Meshing Options

-

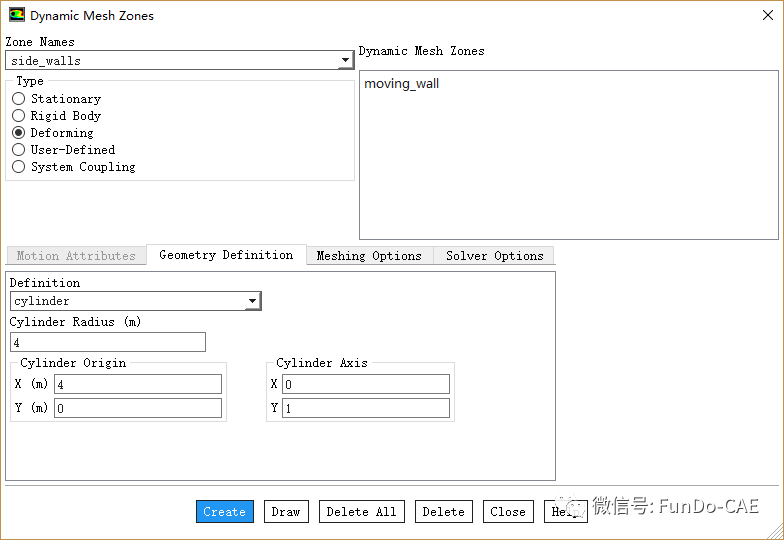

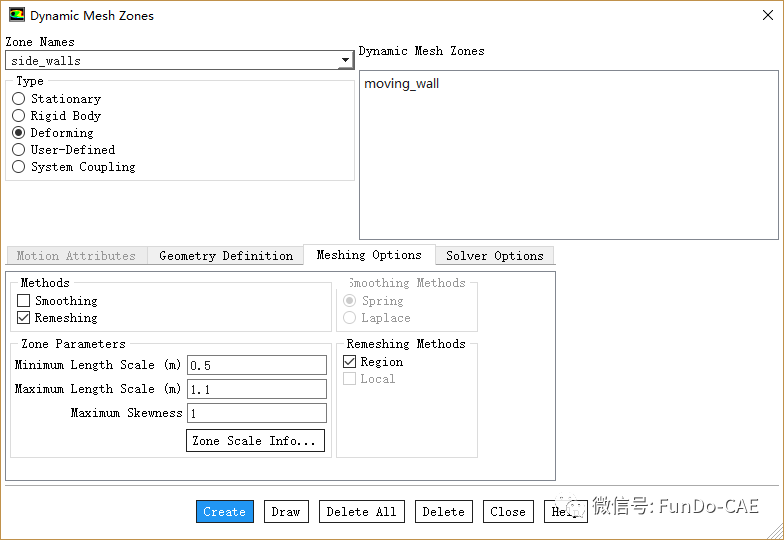

设置side_walls为Deforming,几何参数定义如下图所示

-
如下图所示设置Meshing Options参数

-

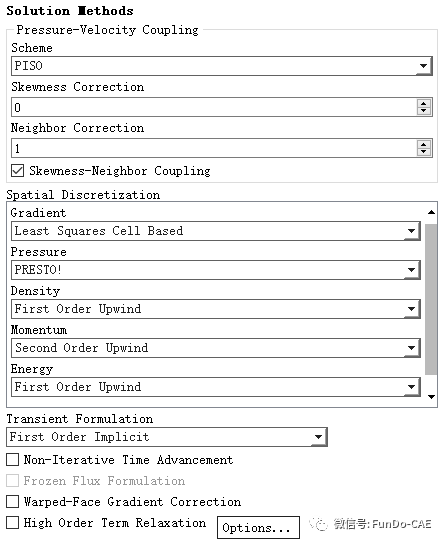

鼠标双击模型树节点Methods,如下图所示设置右侧面板参数

-

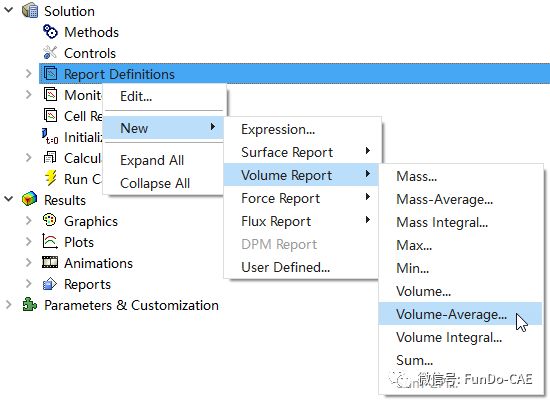

右键选择模型树节点Report Definitions,选择弹出菜单New → Volume Report → Volume-Average…弹出设置对话框

-

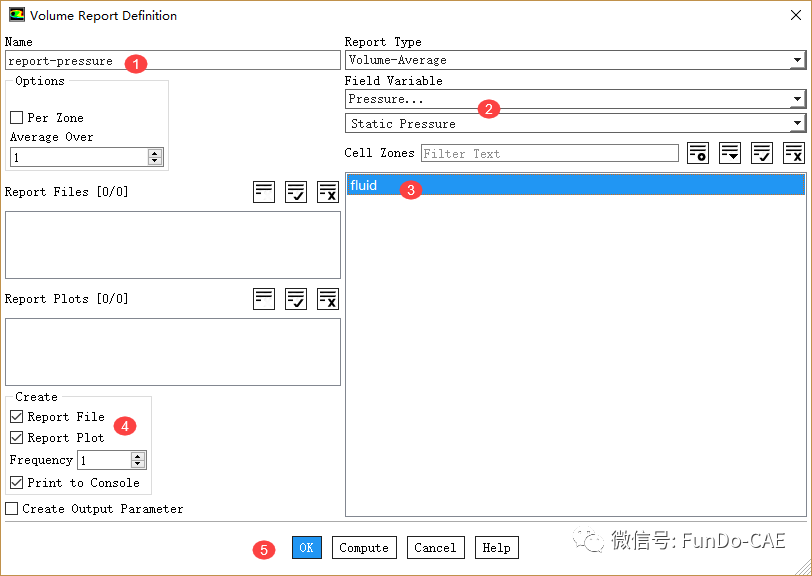

如下图所示,监控区域平均压力

-

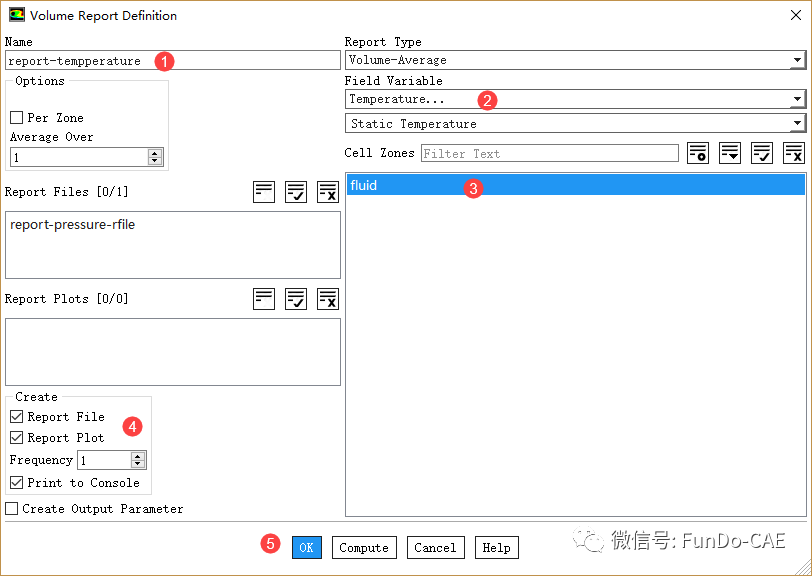

相同的方式监测计算域温度

-

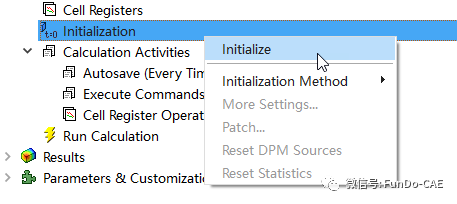

右键选择模型树节点Initialization,点击弹出菜单项Initialize开始初始化

-

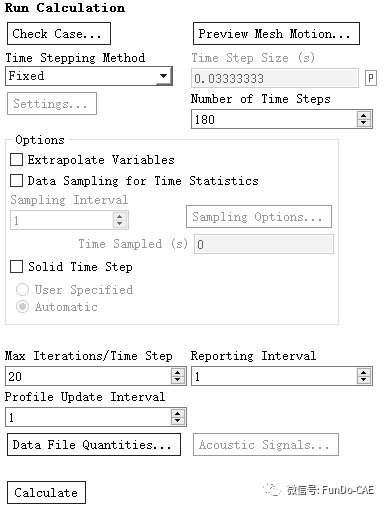

鼠标双击模型树节点Run Calculation,右侧面板设置Number of Time Steps为180
-
点击Calculate开始计算

这里设置的时间步数实际上是指定曲柄旋转的角度,180度为旋转半个周期
-

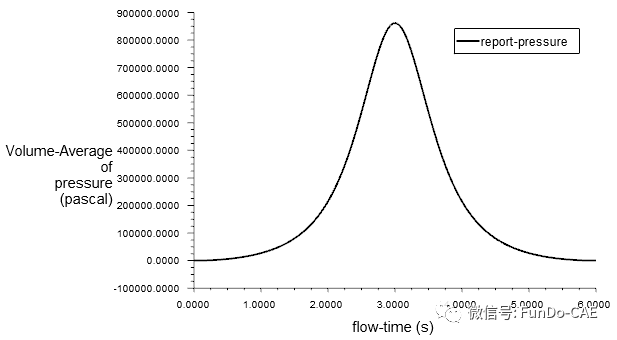

计算监测得到的压力随时间变化

-

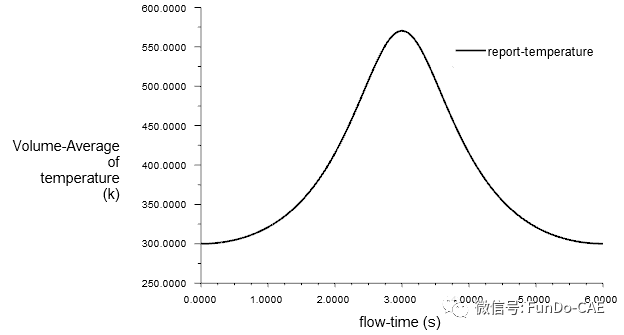

监测得到的平均温度随时间变化曲线

-

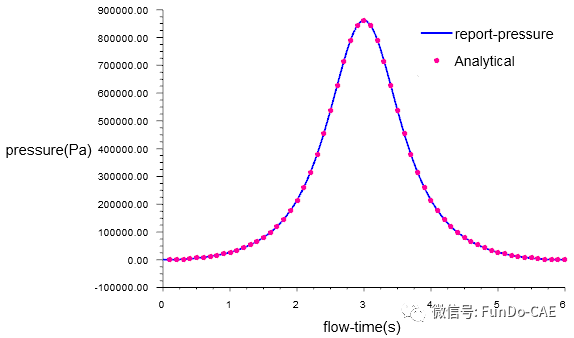

计算压力值与解析解的对比

-

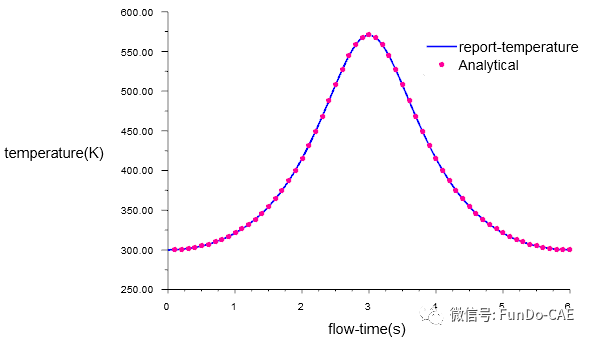

计算温度值与解析解的对比
