OpenFOAM计算时显示残差

OpenFOAM中可以使用foamMonitor命令在计算过程中监控残差变化。

具体可以采用下面的步骤：

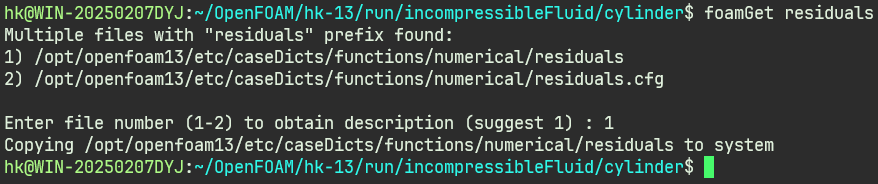

1. 1. 准备residuals文件。可以在案例文件路径中使用命令foamGet residuals将此文件拷贝到system文件夹下。

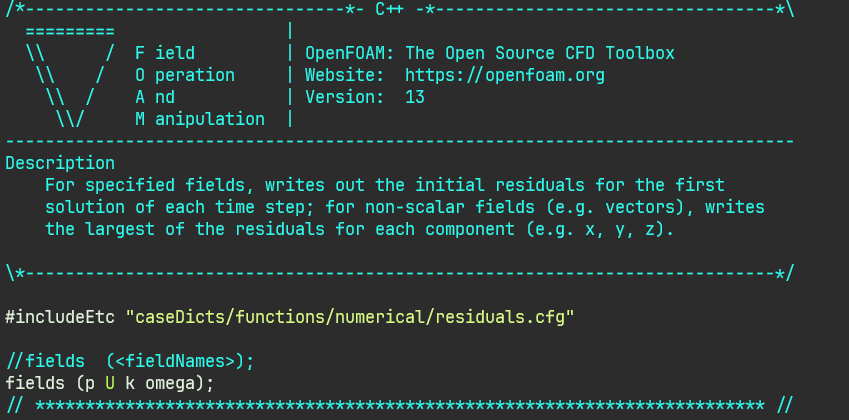

2. 2. 打开system/residuals文件，修改文件内容，将要监测的物理量添加到fields中。如下所示。



3. 3. 打开system/controlDict文件，在文件末尾添加内容

   functions
   {
           #includeFunc residuals;
   }

   注：也可以利用foamGet functions向system文件夹中添加functions文件，并在此文件中添加内容#includeFunc residuals。

4. 4. 运行案例采用下面的命令：

   foamRun > log &
   foamMonitor -l postProcessing/residuals/0/residuals.dat &

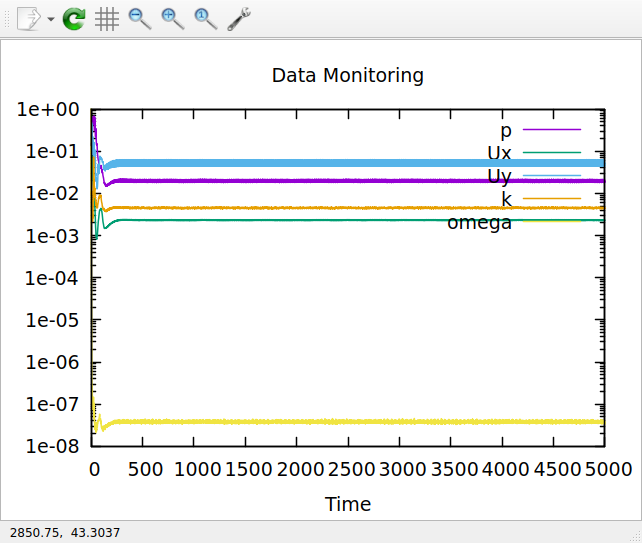

   显示如下图所示的残差。



（完）
