本案例为OpenFOAM 13案例，位于incompressibleFluid文件夹中。

本系列文档为AI整理+人工粗略检查，后期目的是搭建一个OpenFOAM案例参数推荐知识库。

”

1 案例描述

本案例为二维翼型绕流的不可压缩流体数值模拟，采用 OpenFOAM 13 版本进行计算。该案例模拟了均匀来流绕过翼型时的流动特性，用于研究翼型周围的流场分布、压力分布以及湍流特性。

求解器类型：采用通用不可压缩流动求解器 incompressibleFluid。

案例基本信息：

• 定常流动（Steady-state）
• 不可压缩流体
• 湍流流动
• 二维模型

2 案例几何与网格

2.2 几何尺寸

• 计算域 X 方向范围：-17.7 至 17.5 米
• 计算域 Y 方向范围：-3.7 至 3.9 米
• Z 方向厚度：0.05 米（二维模拟）
• 翼型几何位于计算域中心区域

2.1 网格基本信息

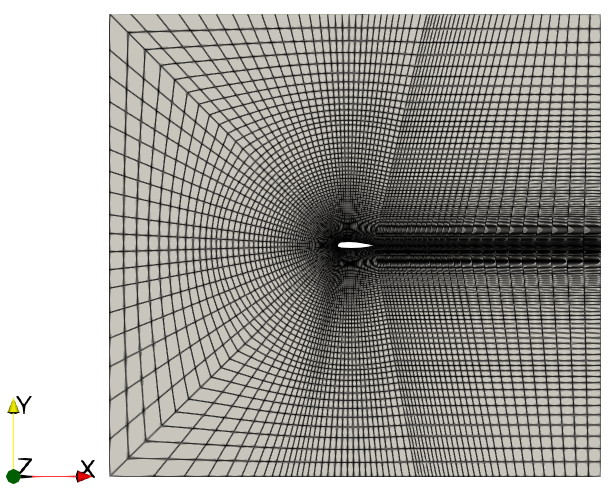

计算网格如图所示。

网格基本信息如下所示。

2.3 边界定义

计算区域中包含的边界信息如下所示。

2.4 网格特征

• 网格质量：采用结构化/非结构化混合网格
• 边界层处理：翼型表面（walls）进行了边界层网格加密
• 二维处理：使用 empty 边界类型实现二维计算
• 网格适应性：翼型周围网格进行了局部细化，以捕捉边界层和分离流动

3 物理模型

3.1 湍流模型

Spalart-Allmaras 模型特点 ：

• 单方程湍流模型
• 适用于航空翼型绕流
• 计算效率高
• 对附着流动和适度分离流动表现良好
• 边界湍流参数敏感

3.2 材料属性

3.3 初始流场条件

4 边界条件

4.1 速度场边界条件

4.2 压力场边界条件

4.3 湍流粘度边界条件

4.4 修正湍流粘度边界条件

5 求解控制参数

5.1 时间控制

5.2 输出控制

5.3 离散格式

5.4 线性求解器设置

5.5 SIMPLE 算法参数

5.6 松弛因子

6 案例后处理

本案例未配置显式的后处理操作（如函数对象、数据监测等），主要依赖标准的时间步输出进行后处理。

每个输出时间步（每50步）包含以下物理场：

• 速度场 (U)：三维速度矢量
• 压力场 (p)：标量压力
• 湍流粘度 (nut)：湍流运动粘度
• 修正湍流粘度 (ν̃)：Spalart-Allmaras 模型变量

7 案例运行方式

1、串行计算

采用下面的命令可以进行串行计算。

cd airFoil2D
foamRun

2、并行计算

采用下面的命令拷贝decomposeParDict字典文件：

cd airFoil2D
foamGet decomposeParDict

可以修改 system/decomposePar 文件。修改完毕后运行下面的命令进行并行计算：

decomposePar
mpirun -np 8 foamRun
reconstructPar

7.3 监控运行

# 实时查看日志
tail -f log.foamRun
# 查看残差收敛情况
foamLog log.foamRun

8 关键物理参数总结

9 计算结果

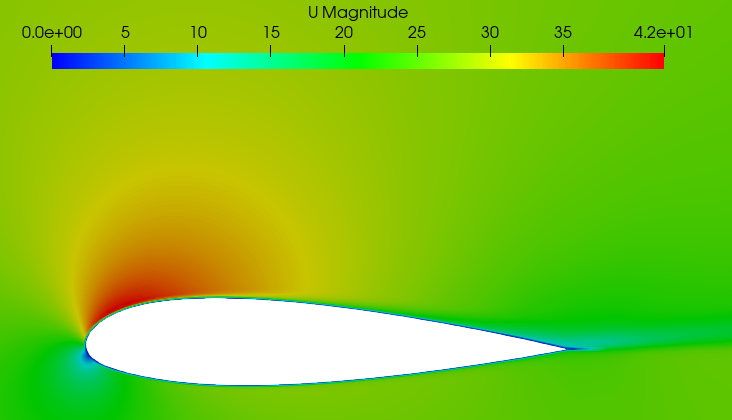

计算得到的速度分布如图所示。

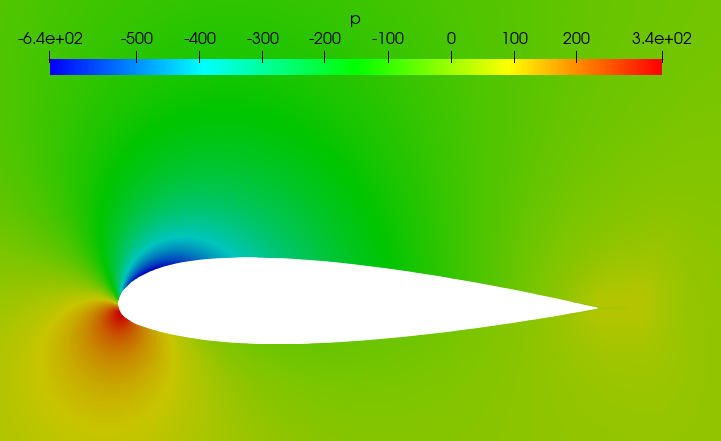

压力值分布如下图所示。

（完）
