本案例演示利用Fluent Meshing对导入的STL几何文件进行面网格重构，以方便后续的体网格生成。

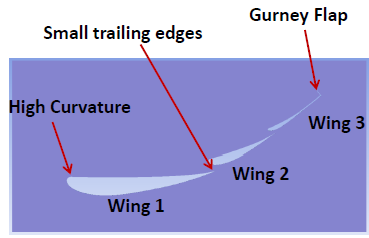

案例几何模型如下图所示。

在划分网格过程中需要关注的内容包括：

• 捕捉大区率区域，图中的High Curvature

• 捕捉小的gurney襟翼特征

• 捕捉后缘几何的细小特征

• 捕捉计算区域非常小的厚度特征

• 捕捉尾迹区域特征

1 导入几何模型

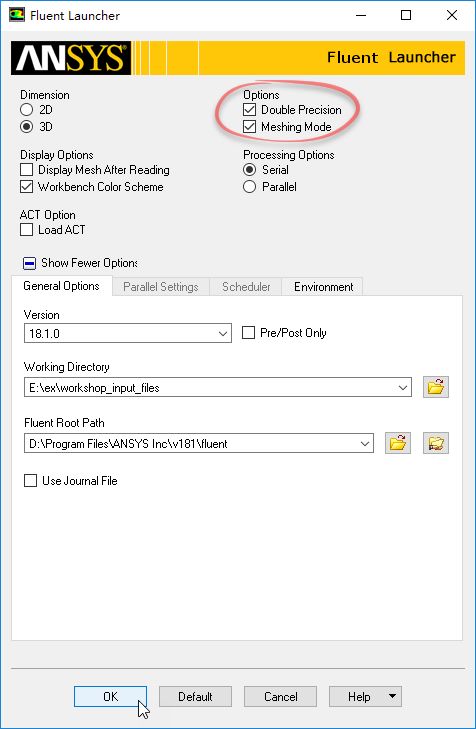

• 启动Fluent Meshing

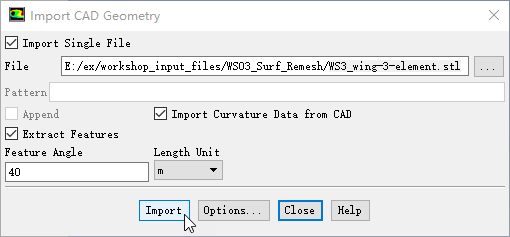

• 选择菜单File → Import → CAD，选择几何文件WS3_wing-3-element.stl

• 点击Import按钮导入几何文件

2 释放特征并显示

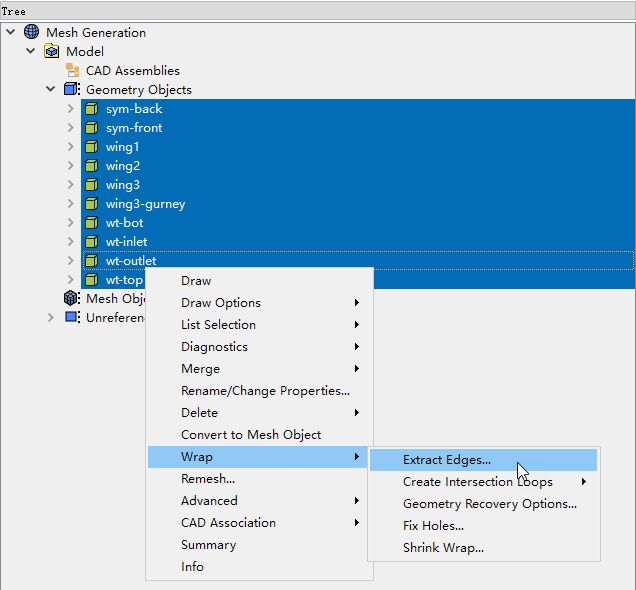

• 选择Geometry Objects节点下的所有项，点击鼠标右键，选择菜单Wrat → Extract Edges...

• 弹出的对话框中采用默认设置，点击OK按钮提取特征曲线

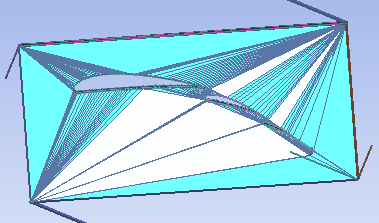

此时观察几何，如下图所示，可以看出图中几何面网格质量非常差。

3 合并几何

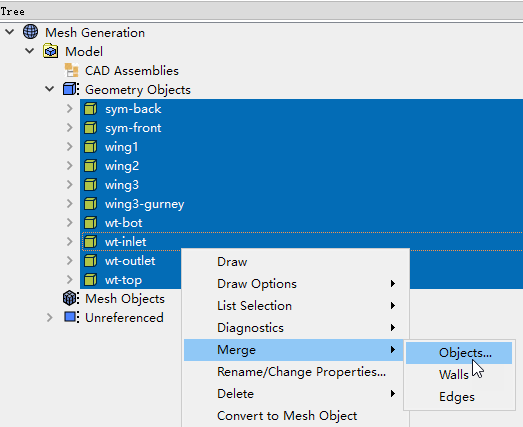

• 右键选择所有的几何节点，点击鼠标右键选择菜单Merge → Objects...

• 弹出对话框中输入名称为aero-object，点击Merge按钮合并所有几何

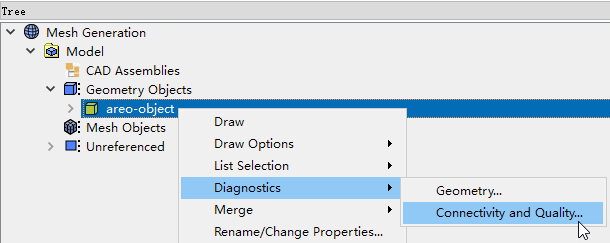

• 右键选择节点aero-object，选择右键菜单Diagnostics → Connectivity and Quality...

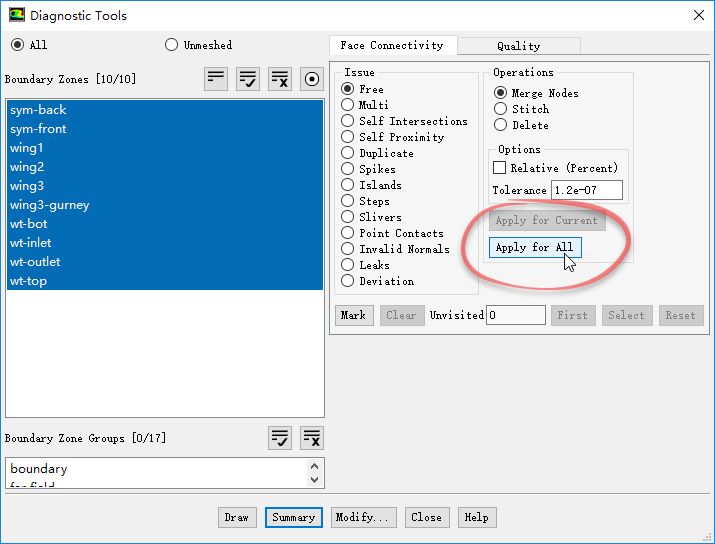

• 弹出的设置对话框中采用默认参数，点击按钮Apply for All可清除掉几何中的自由边

4 设置尺寸

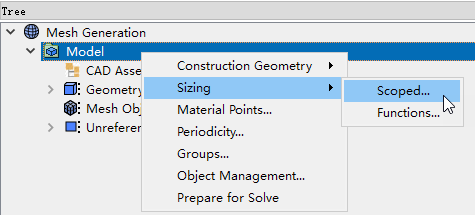

• 右键选择模型树节点Model，选择右键菜单Sizing → Scoped...弹出尺寸定义对话框

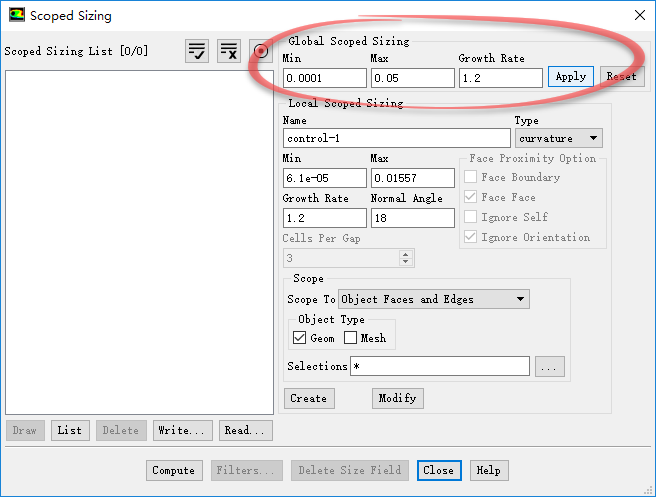

• 设置Global Scoped Sizing，设置Min为0.0001，设置Max为0.05，设置Growth Rate为1.2，点击Apply按钮

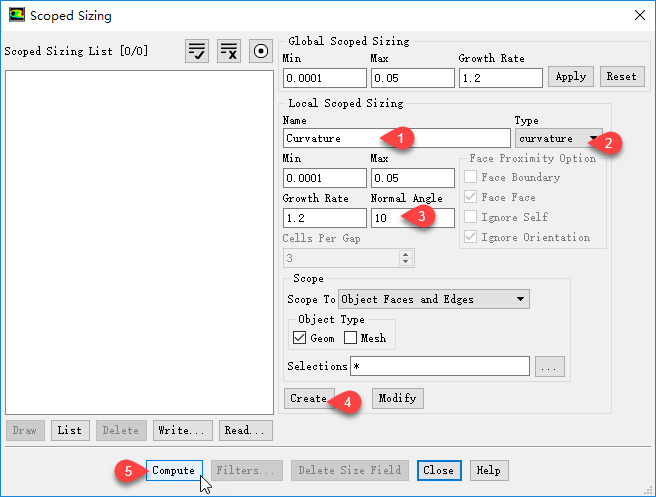

• 如下图所示参数进行设置，点击Compute按钮

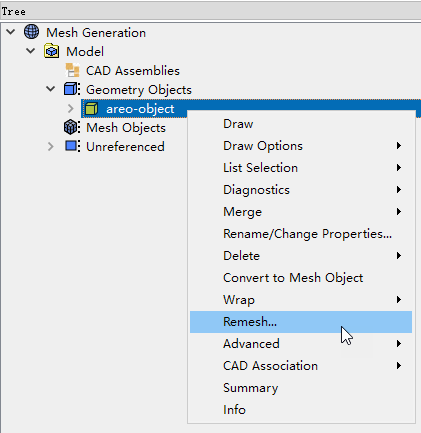

• 右键选择模型树节点areo-object，选择右键菜单Remesh...

• 弹出菜单中设置New Object Name为remesh-1，点击OK按钮进行网格重构

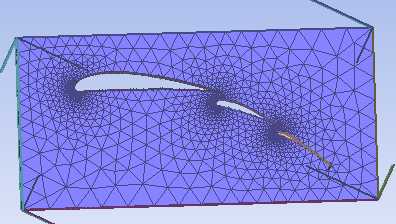

重构后几何面如下图所示。

相关文件链接：

https://pan.baidu.com/s/14_dmUUgiJ2_AKszR5M7J2w

提取码：a8yf
