【Fluent Meshing】09:面网格重构

内容纲要

本文描述在Fluent Meshing中进行Surface Remesh的具体细节。

1

Surface Remesh简介

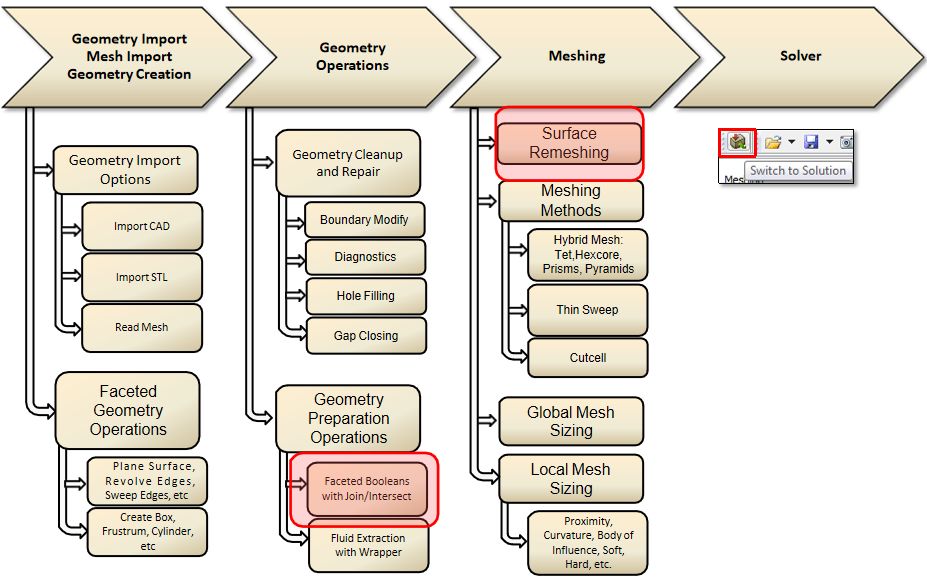

本文描述的面网格重构在整个网格划分流程中所处的位置如下图所示。

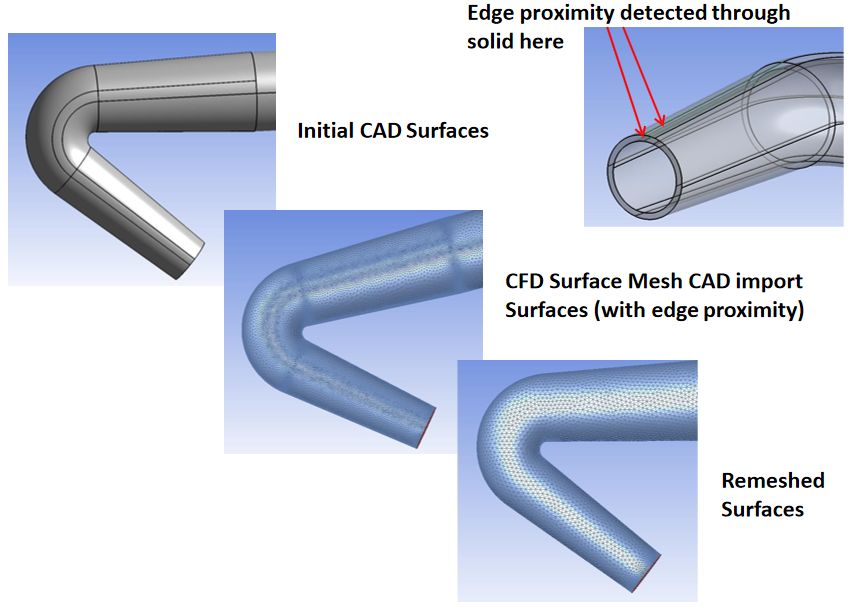

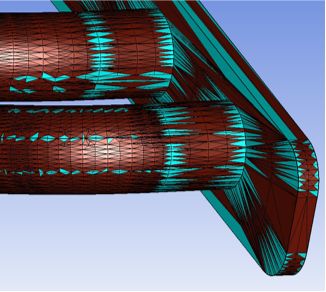

下图所示为Surface Remeshing的效果。

Surface Remeshing在网格划分流程中非常重要,其主要用途包括:

  • 重新分配几何面上的网格节点分布。

  • 允许通过图形选择重新分布面区域网格节点

  • 允许局部重构网格以提高网格质量

  • 通过消除网格诊断警告信息以获取高质量的网格

典型的应用场景:

  • 导入CAD几何模型后,改善几何模型上的网格分布

  • 通过重构在全局范围内改善包面质量

  • 对于局部质量不佳的网格,通过标记后进行网格重构以改善其质量

  • 重构边界区域以对面网格施加BOI加密(如尾迹区域需要基于面区域及体网格区域进行定义)

2

网格重构应用场景

面网格重构非常重要,下面简单描述在Fluent Meshing中进行面网格重构的一些场景。

2.1 利用Size Function重构全局网格

当几何体具有良好的连接性时,可以利用Size Function对几何体进行全局面网格重构。

  • 指定Size Function参数并计算size Field

  • 查看网格尺寸分布并进行面网格重构

2.2 图形中选择网格单元进行局部重构

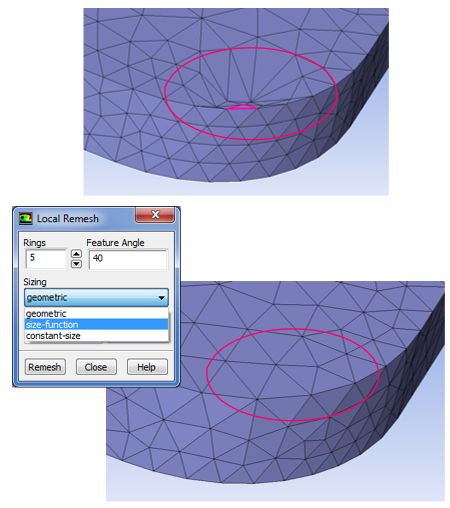

  • 选择质量欠佳的面网格单元,按键盘快捷键Ctrl-Shift-R(或选择工具栏按钮可激活Local Remesh对话框,如下图所示

  • 设置参数Rings可指定所要重构的所选定网格单元周围网格数量

  • 设置参数Feature Angle

  • 设置Sizing类型为geometric  growth, current size field或constant size

  • 点击Remesh按钮进行网格重构

2.3 图形中选择面域进行局部重构

与面网格单元重构类似,也可以在图形窗口中选择整个Face Zone,然后进行局部重构。

  • 选择面域,按键盘快捷键Ctrl-Shift-R(或选择工具栏按钮激活Zone Remesh对话框

  • 设置Sizing类型为size-field或constant-size

  • 设置参数Feature Angle

  • 点击Remesh按钮进行网格重构

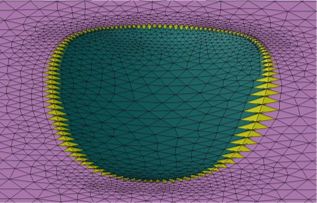

下图所示为采用面域网格重构方法进行的网格重构。

2.4 通过GUI面板进行面域重构

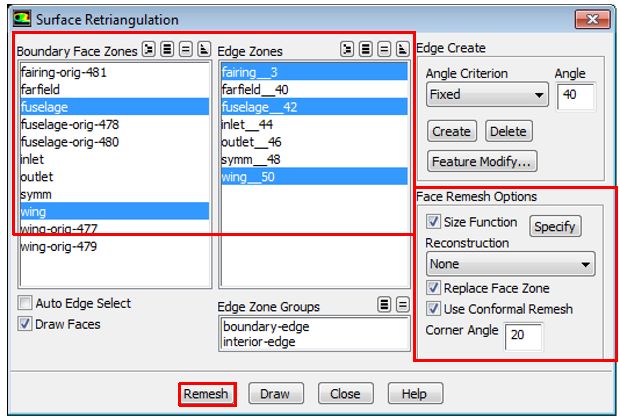

  • 选择菜单Boundary → Mesh → Remesh打开Surface Retriangulation对话框

  • 对话框中选择需要进行网格重构的边界面或边界线,设置相关参数,点击Remesh按钮进行网格重构

2.5 重构所有的模型

可以通过模型树操作重构几何对象或网格对象。

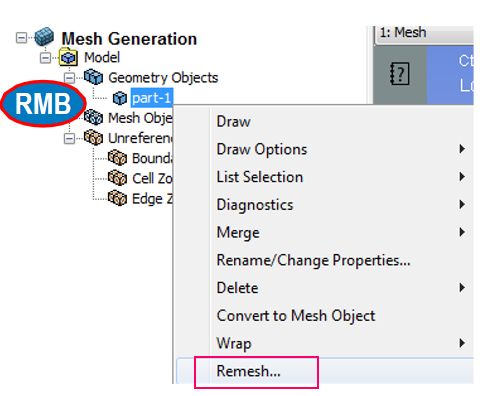

下图所示为重构几何对象。

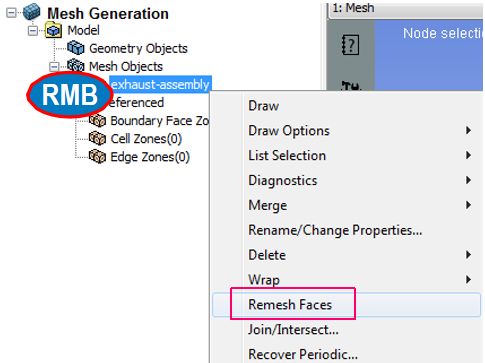

重构网格对象如下图所示。

3

Join/Intersect处理

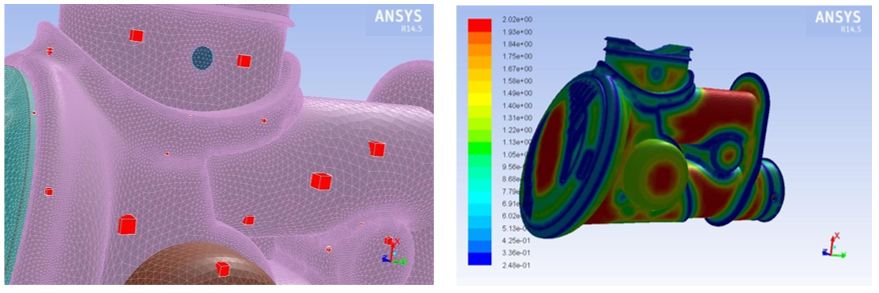

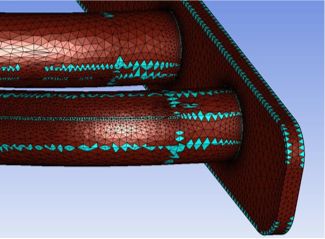

当模型几何中存在重叠拓扑,或几何中存在拓扑间隙的时候,常使用Join/Intersect处理模型连接性问题。如下图所示的几何模型存在较多的重叠面。

利用Join/Intersect方法可以处理这些模型中的重叠面问题。

方法使用流程:

  • 在图形窗口中选择需要处理的Object

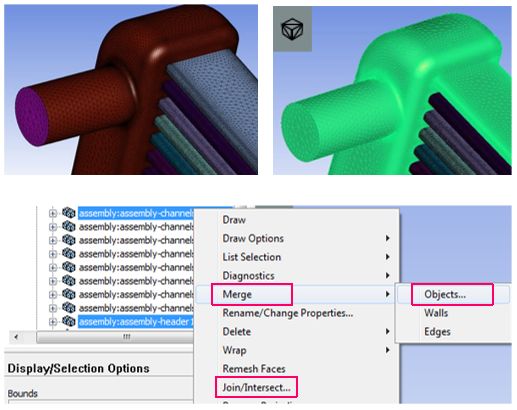

  • 点击右键,选择弹出菜单项Merge → Objects… 将对象合并

  • 选择弹出菜单项Join/Intersect…弹出设置对话框

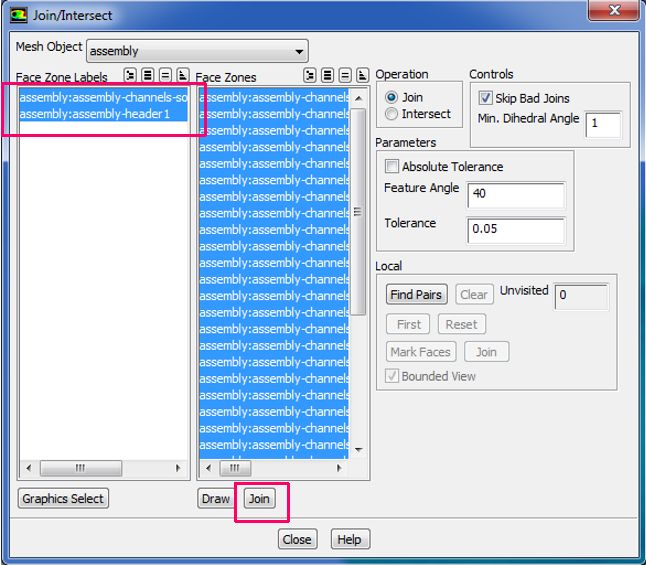

  • 在对话框中点击Join按钮连接几何

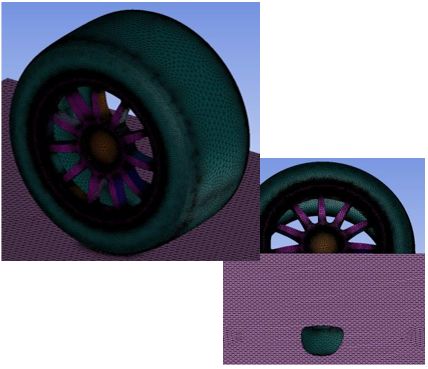

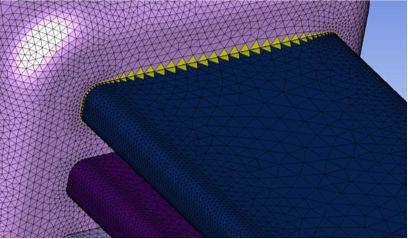

Intersect方法使用与此类似,如下图所示为利用Intersect方式划分轮胎与地面接触位置网格。

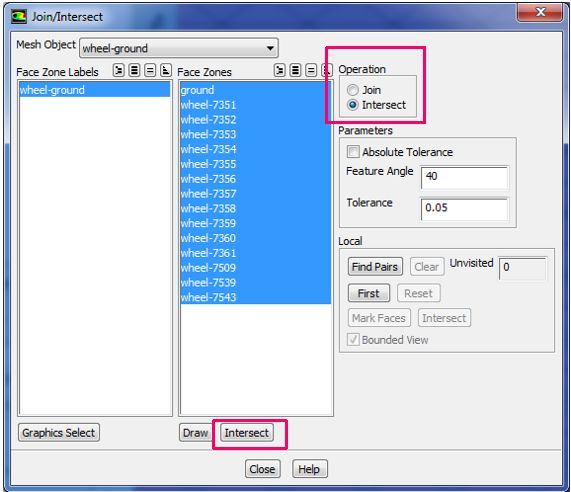

Join/Intersect对话框中设置如下图所示。

完成的网格如下图所示。
