【网格】06：流体域抽取

SCDM中提供了专门的工具用于流体计算域提取，包括外流场计算域及内流场计算域的提取。

本文描述在SCDM中提取流体计算域的工具。

1

外流计算域创建

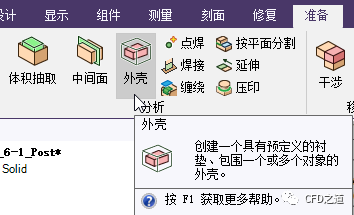

SCDM中外流场计算域提取一般可以采用准备 → 外壳功能按钮来实现。

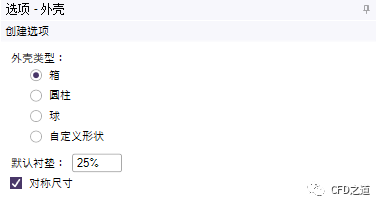

该功能按钮包含选项如下图所示。

用户可以创建4种类型的外流计算域几何：

• 箱（Box）：创建长方体几何

• 圆柱（Cylinder）：创建圆柱形几何

• 球（Sphere）：创建球形几何

• 自定义形状：指定已有的几何体作为外流场计算域的外轮廓

说明：

在SCDM中，外流计算域的创建原理，其实是布尔运算。

2

内流计算域

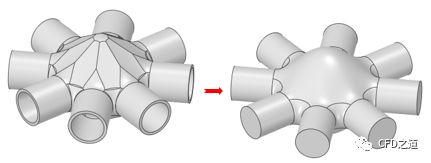

SCDM提供了专门的用于内流计算域抽取的功能，利用该功能可以很方便的从实体几何中抽取流道。如下图所示。

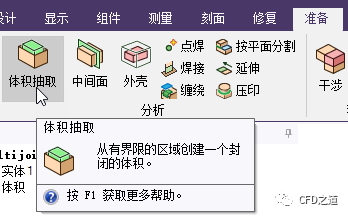

内流计算域抽取可通过点击按钮准备 → 体积抽取来开启。

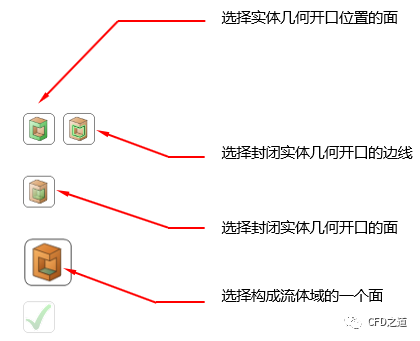

该功能包含四种模式，如下图所示。
