本案例利用Fluent计算计算流体自CD喷管喷出后的超声速流动。

计算完毕后马赫数如图所示。

1

计算模型

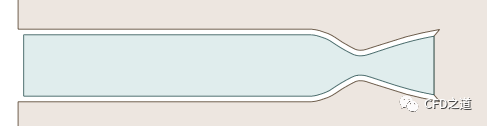

喷嘴计算模型如下图所示。

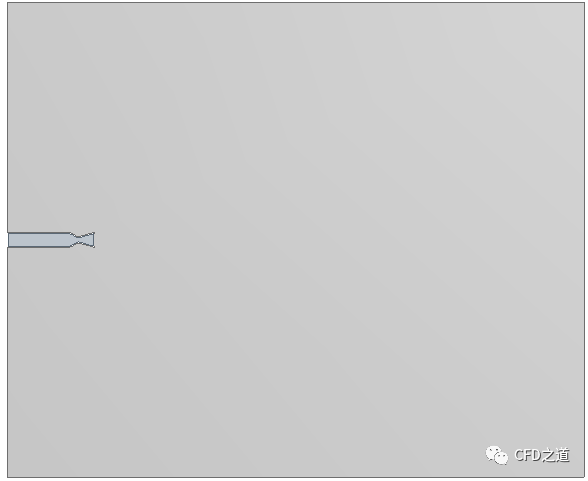

计算区域如图所示。

2

生成网格

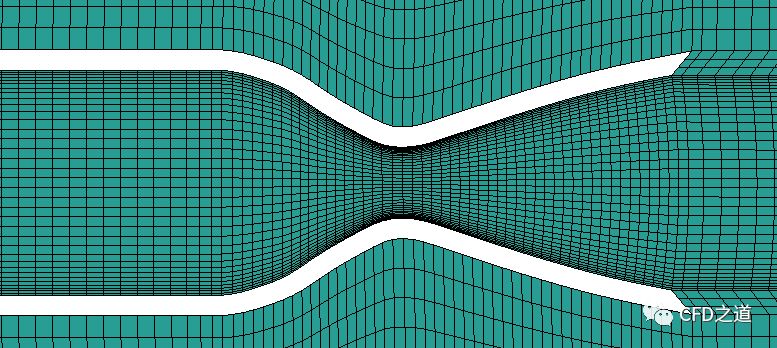

在ICEM CFD中生成全四边形计算网格。喷嘴位置计算网格如下图所示。

3

Fluent设置

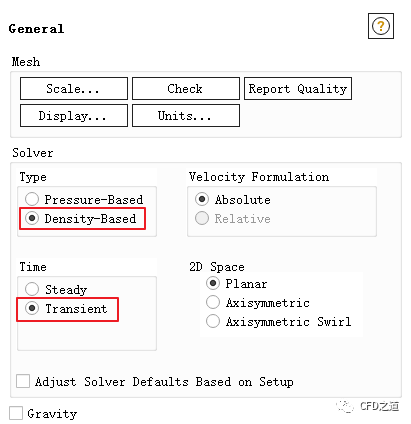

3.1 General设置

• 设置采用Density-Based求解器

• 采用Transient计算

3.2 Models设置

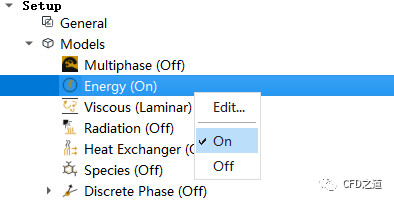

• 右键选择Energy，点击弹出菜单项On激活能量方程

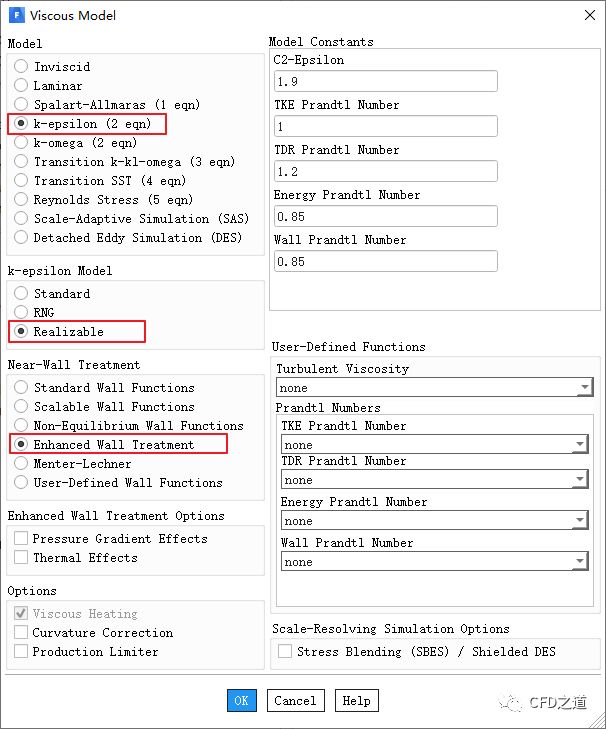

• 双击Viscous节点，弹出对话框中选择采用Realizable k-epsilon湍流模型，激活Enhanced Wall Treatment壁面函数

3.3 Materials设置

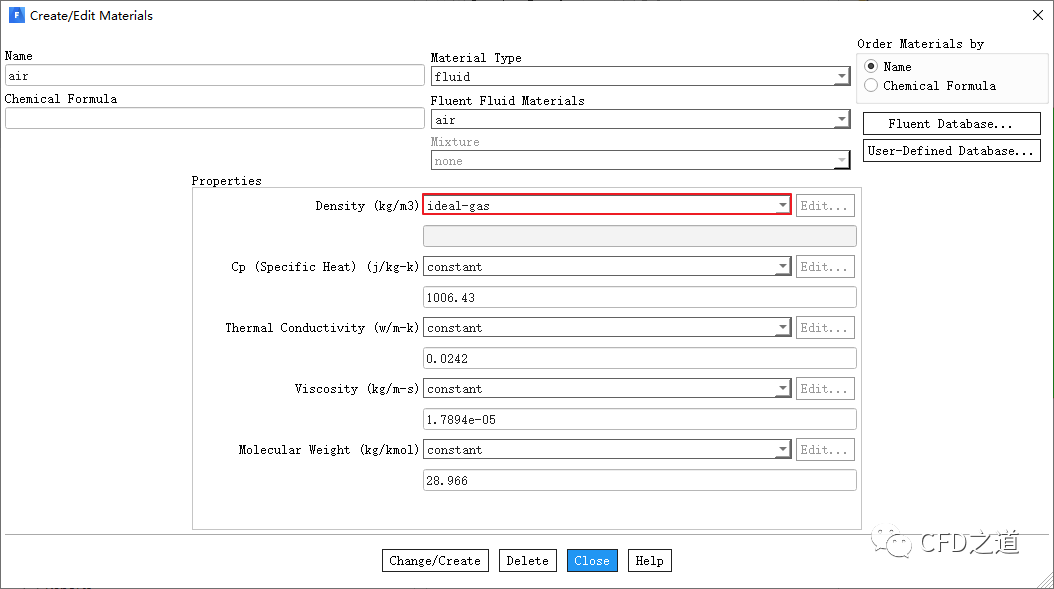

• 设置air的密度为ideal-gas，其他参数保持默认设置

3.4 Operating Conditions设置

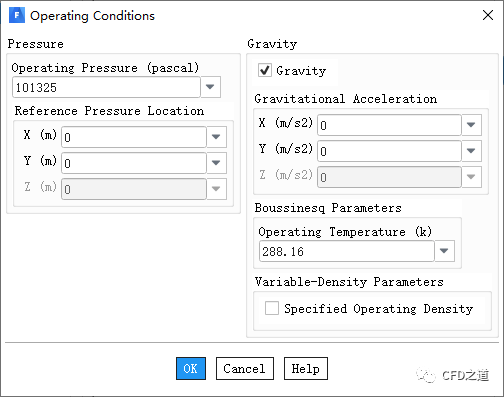

如下图所示设置操作条件。

3.5 Boundary Conditions设置

• 设置inlet边界为Pressure-inlet类型

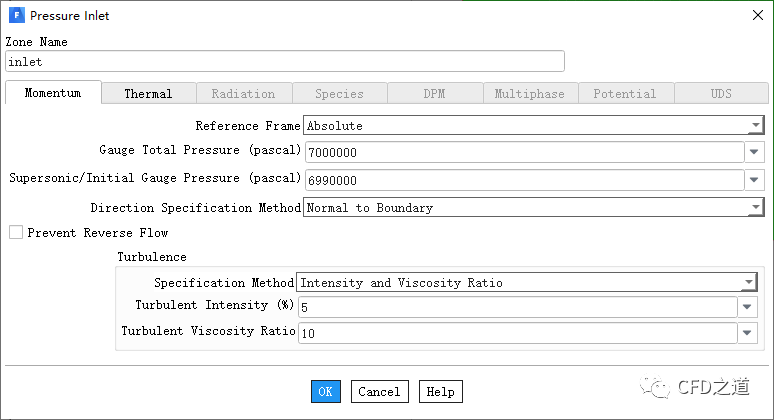

• 如下图所示设置入口总压为7 MPa，表压为6.99 MPa

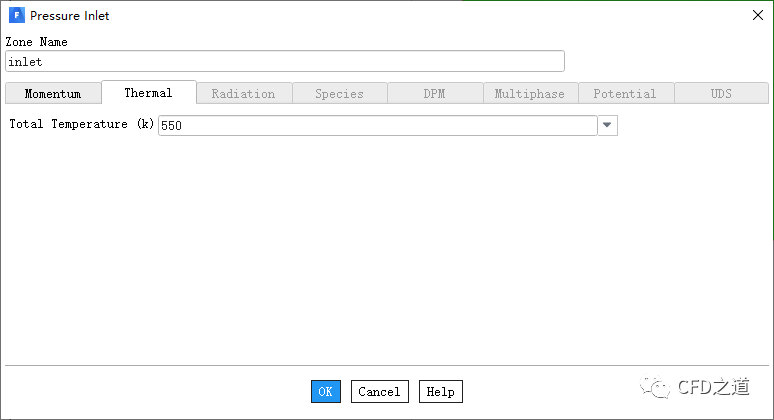

• 设置入口温度为550 k

其他边界采用默认参数设置。

3.6 Methods设置

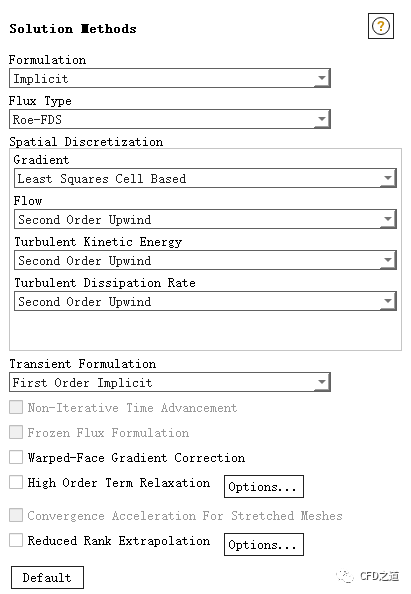

• Methods采用如图所示参数设置，设置湍流项采用二阶迎风格式

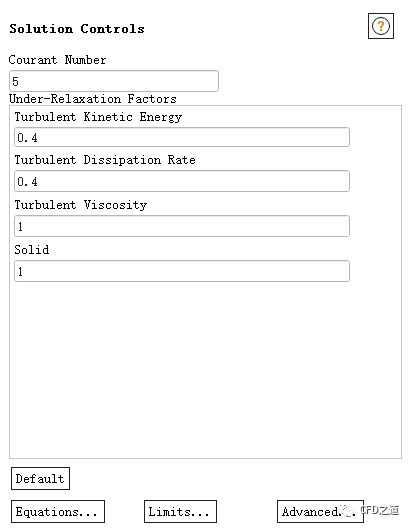

3.7 Controls设置

• Controls面板中，设置Turbulent Kinetic Energy及Turbulent Dissipation Rate为0.4

• 其他参数保持默认设置

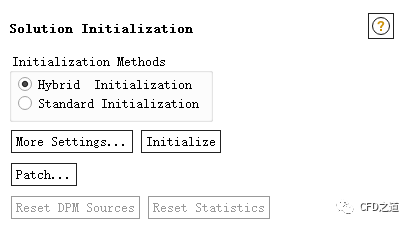

3.8 初始化计算

• 鼠标双击模型树节点Initialization，右侧设置面板中采用Hybrid Initialization初始化

注：若收敛困难，可尝试采用FMG初始化。

3.9 设置自动保持

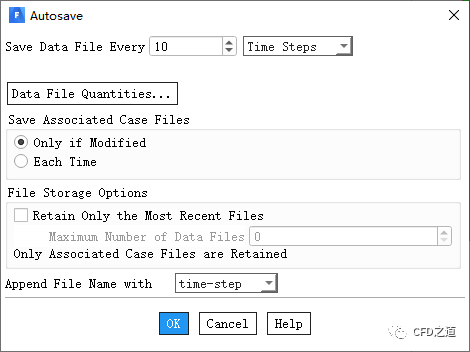

• 如下图所示，设置每10个时间步保存一次

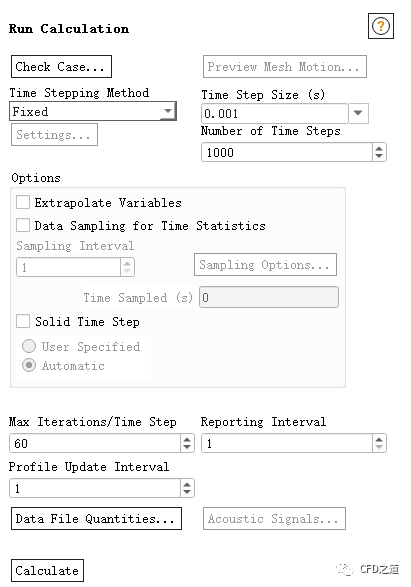

3.10 求解计算

• 设置Time Step Size为0.001

• 设置Number of Time Steps为1000

• 设置Max Iterations/Time Step为60

• 点击Calculate开始计算

4

计算结果

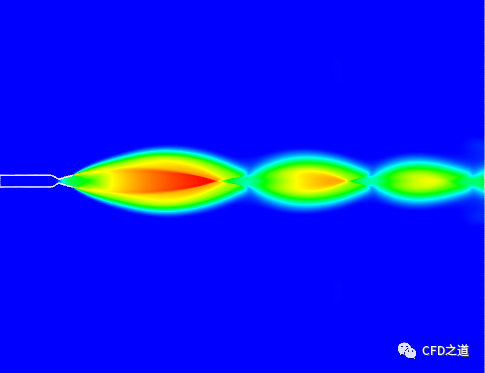

• 马赫数分布

其他后处理这里就不赘述了。

相关文件：

https://pan.baidu.com/s/1SMWewhpBF3_Jbn55NalYmA

提取码：40op

点击下方阅读原文链接可查看配套操作视频。
