Fluent案例|SNCR模拟

内容纲要

本案例演示利用Fluent软件模拟SNCR脱氮过程。

案例内容包括:
  • 利用NOx模型模拟氮氧化物的生成
  • 建立SNCR模拟过程,观察氮氧化物的含量变化

1 问题描述

本案例从已以收敛的燃烧计算结果开始,首先进行无尿素注入时的NOx计算,之后建立有尿素注入条件下的SNCR过程仿真模型。在SNCR仿真计算过程中,首先获取DPM模型收敛结果以确定尿素蒸气的产生非常重要。
在进行SNCR仿真模型时,需要注意以下问题:
  • 为了使用Fluent SNCR模型,用户需要先添加氨/尿素作为燃烧计算中的流体物质
  • 对于任何使用 SNCR 模型的情况,必须在NOx求解之前获取包含尿素注入的流动及组分计算结果

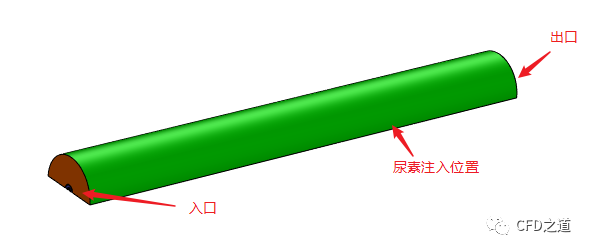

计算模型如下图所示。

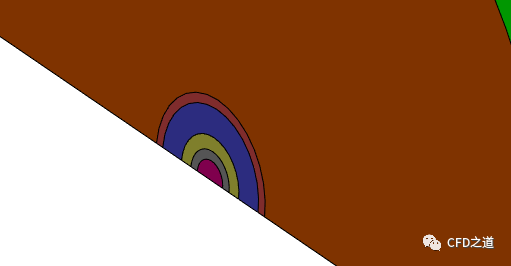

入口位置局部放大后如下图所示,包含煤粉、一次风及二次风入口。

2 Fluent启动

  • 3D、Double Precision方式启动Fluent
  • 利用菜单File → Read → Case & Data…读入燃烧计算结果coal-comb.cas.gz及coal-comb.dat.gz

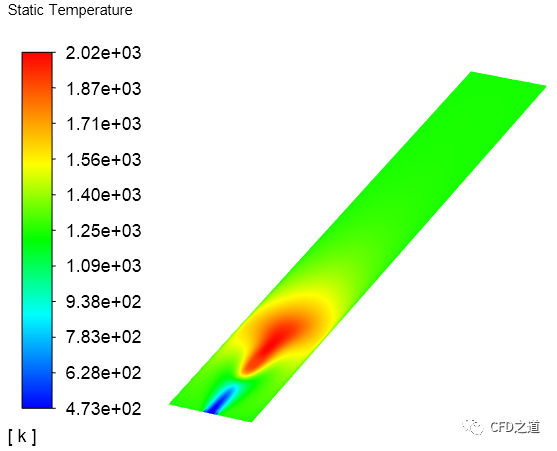

查看对称面上温度分布,如下图所示。

3 NOx计算

3.1 计算N含量

计算挥发分及焦炭中N的质量分数。
干燥无灰煤颗粒中包含60%的焦炭和40%的挥发分,煤中含有1.5%的N,假设30%的氮存在于焦炭中。
  • 干燥无灰煤颗粒组成: Fc = 60%,Fv = 40%
  • 定义变量M_N_vol及M_N_char分别表示挥发分及焦炭中N的质量分数
  • 由于30%的氮存在于焦炭中,则70%的氮存在于挥发分中:

则燃料中总的氮为:

式中TN_fuel为总的含氮量。
  • 煤中含氮量为1.5%,即 Fc = 60%,Fv = 40%,TN_fuel=0.015
  • 可求解计算得到煤的组分:M_N_vol= 0.0228,M_N_char = 0.00978

3.2 设置NOx模型

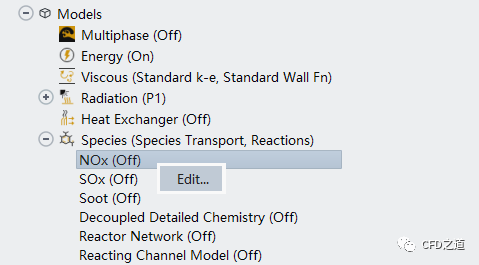

  • 右键选择模型树节点NOx,点击弹出菜单项Edit...打开设置对话框

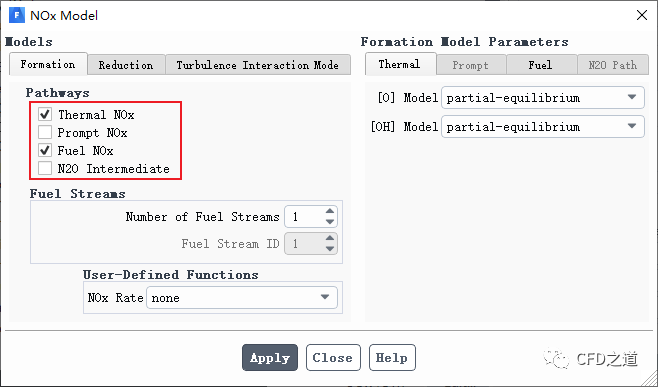

  • 如下图所示,设置NOx的形成路径为Thermal NOx及Fuel NOx,其他参数保持默认设置
注:本案例仅考虑热力型NOx及燃料型NOx

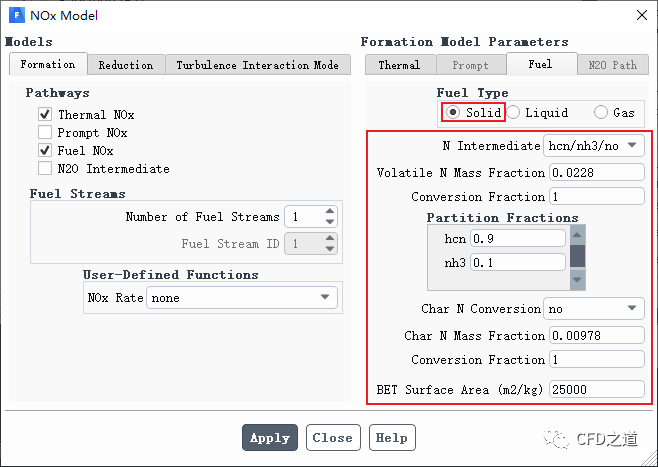

  • 如下图所示,切换至Fuel标签页,设置挥发分及焦炭质量分数

  • 点击Apply及Close按钮关闭对话框

3.3 求解NOx模型

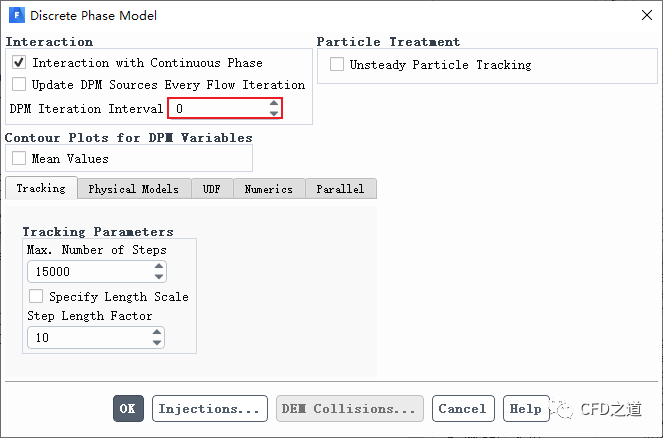

  • 打开DPM模型设置对话框,如下图所示,设置参数DPM Iteration Interval0
注:此步设置事实上是关闭了DPM模型。氮氧化物模型计算实质上是后处理内容,并不需要追踪颗粒。

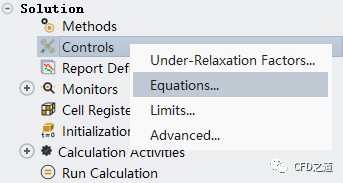

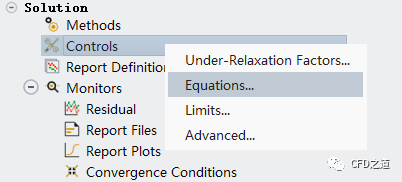

  • 鼠标右键选择模型树节点Controls,点击弹出菜单项Equations...打开方程选择对话框

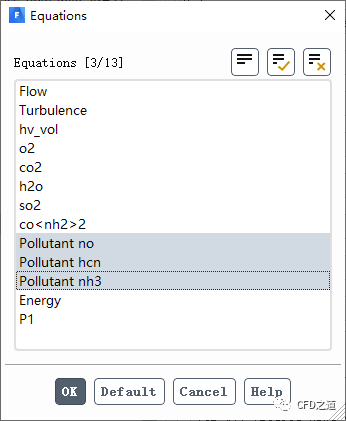

  • 如下图所示只选择污染物模型,点击OK按钮关闭对话框

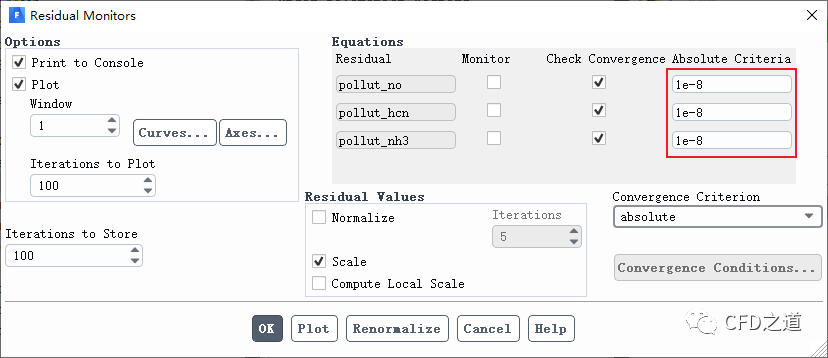

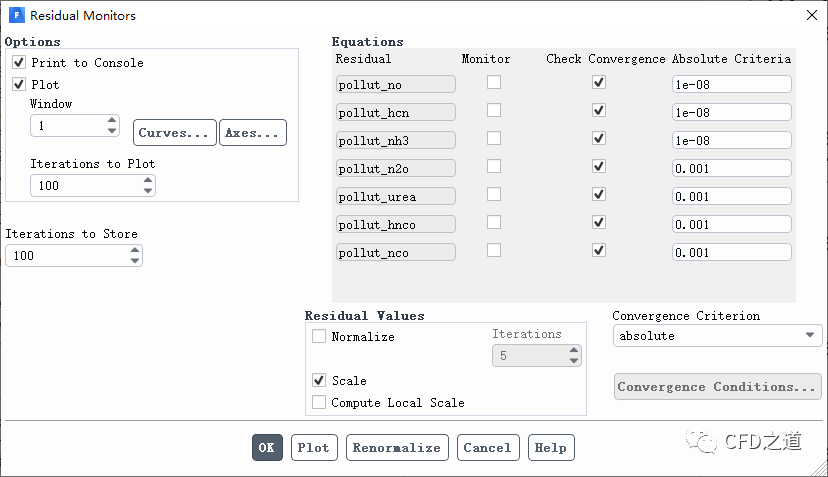

  • 如下图所示修改污染物计算残差为1e-8

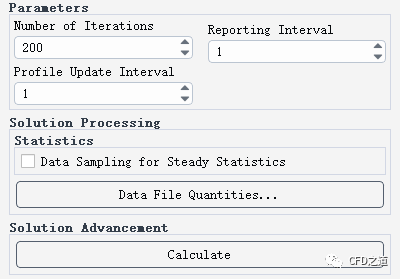

  • 如下图所示,迭代计算200

3.4 NOx后处理

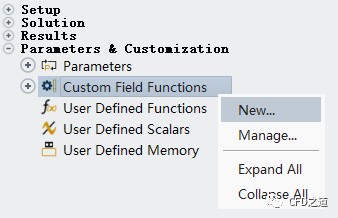

  • 新建变量ppmvd

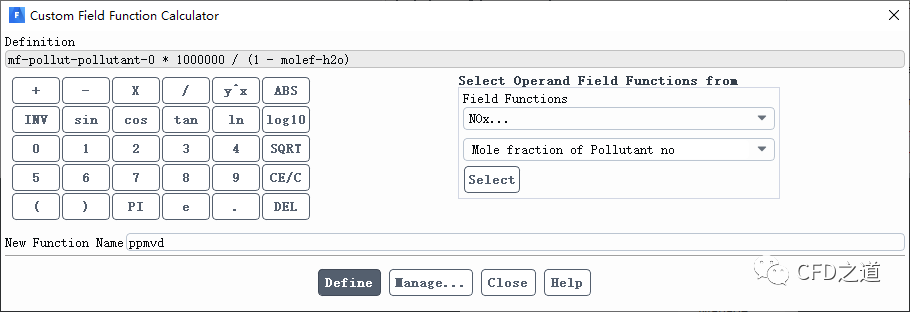

  • 如下图所示定义变量ppmvd

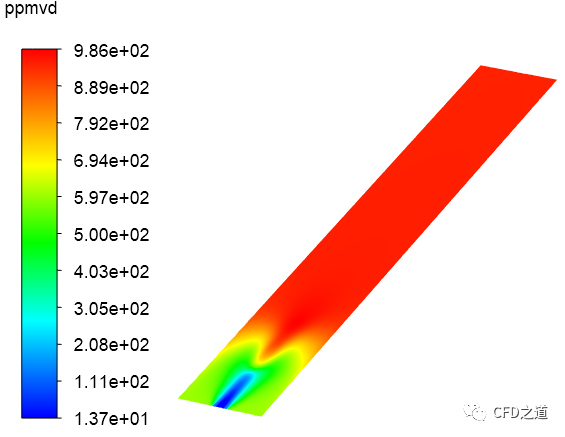

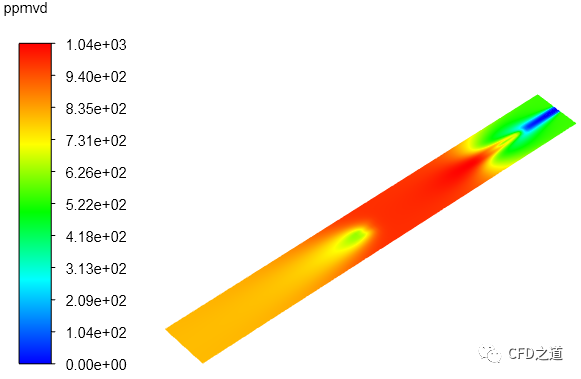

  • 查看对称面上NO浓度,如下图所示

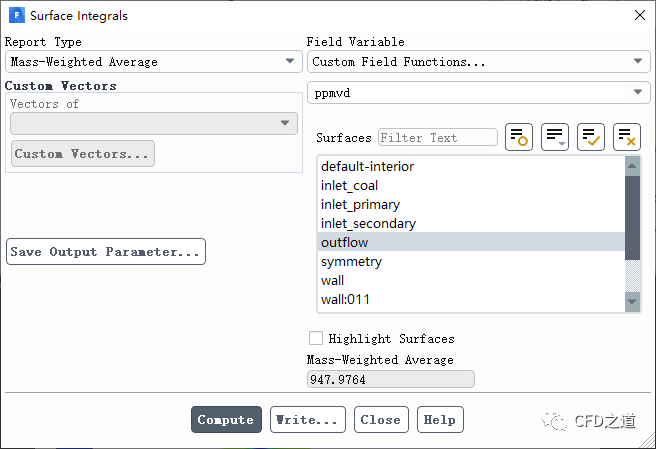

  • 鼠标双击模型树节点Report > Surface Integrals弹出设置对话框,如下图所示设置可查看出口位置NO浓度为947 ppm。

4 设置SNCR模型

4.1 Materials设置

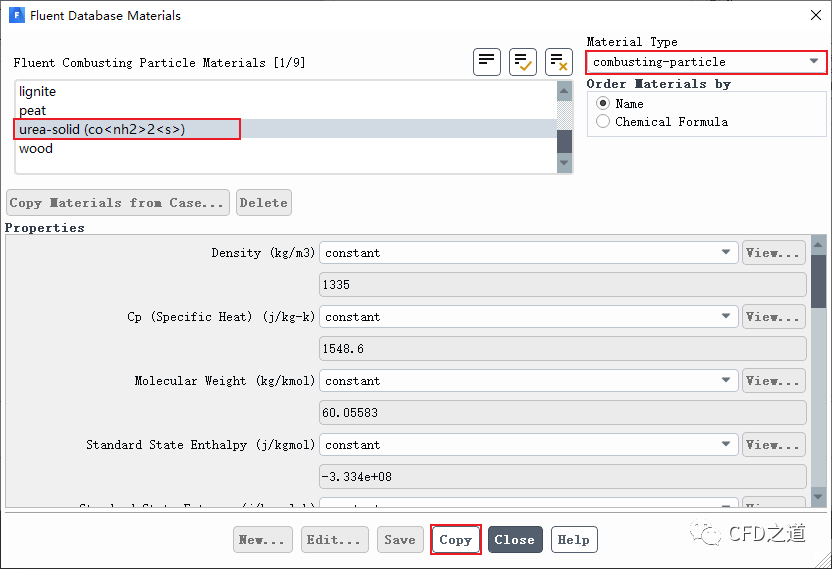

从材料库中添加材料Urea-solid (CO<NH2>2<S>,如下图所示。
  • 如下图所示选择材料Urea-solid (CO < NH2 > 2 < S >)
注:该材料位于combusting-particle类型下。

4.2 定义SCNR模型

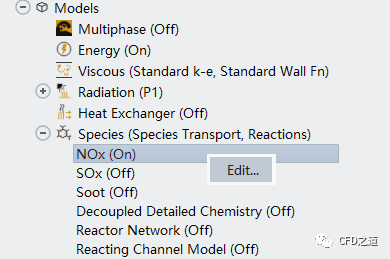

  • 右键选择模型树节点NOx,点击弹出菜单项Edit...弹出设置对话框

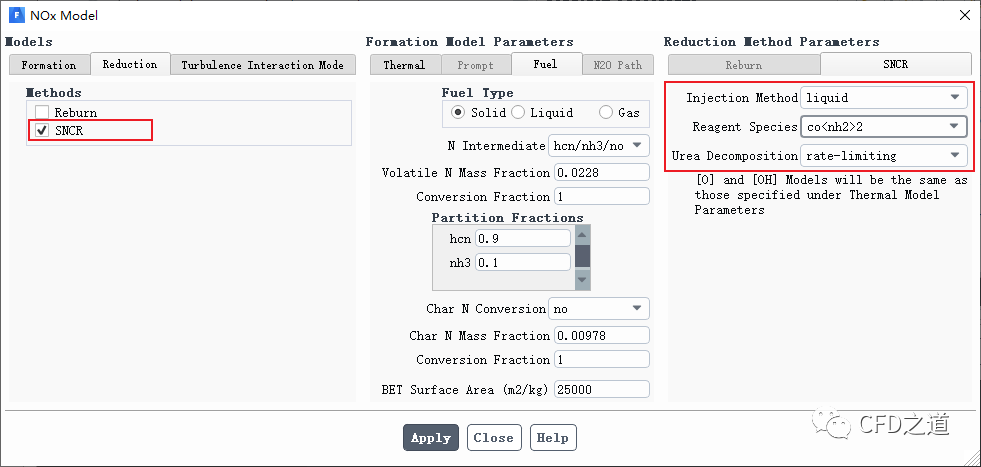

  • 如下图所示激活SNCR模型,并指定模型组分为co2

注:Fluent提供了两种氮氧化物还原方法,Reburn及SNCR,本案例选用SNCR。

4.3 定义尿素注入

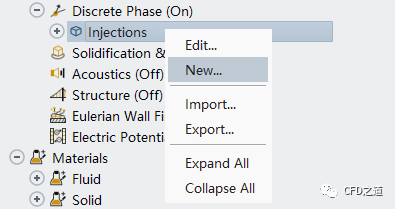

  • 右键选择模型树节点Injections,点击弹出菜单项New...打开新建对话框

  • 按下表所示参数定义新的入射器

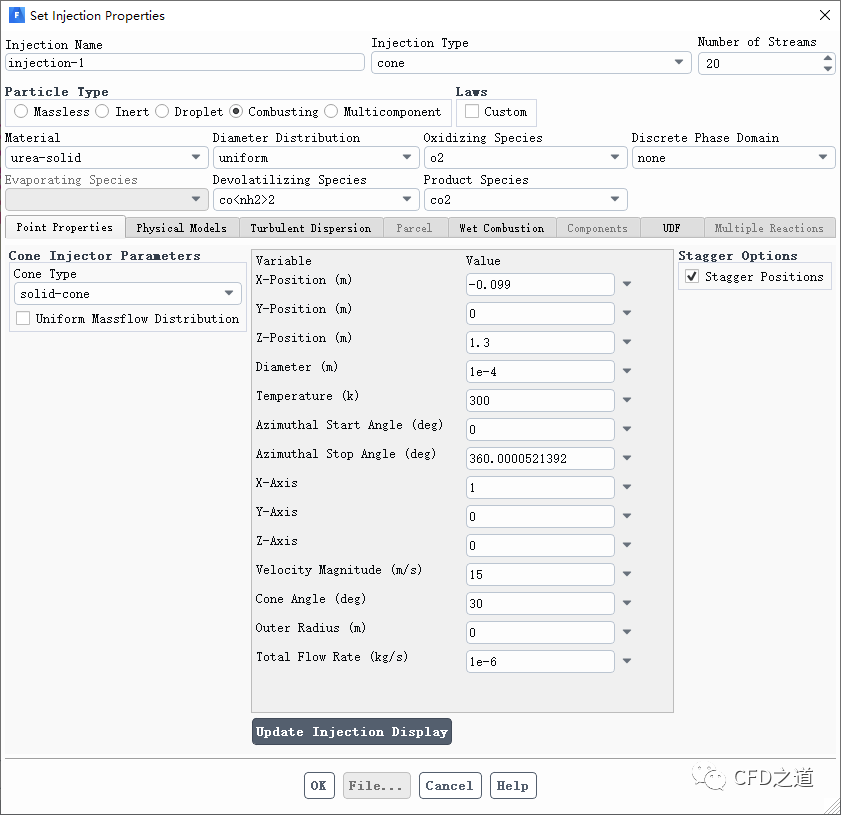

  • 定义完毕后对话框如下图所示。

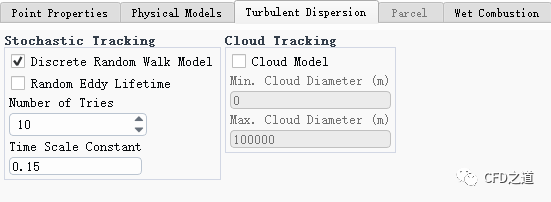

  • 进入Turbulent Dispersion标签页,激活选项Discrete Random Walk Model,指定参数Number of Tries10

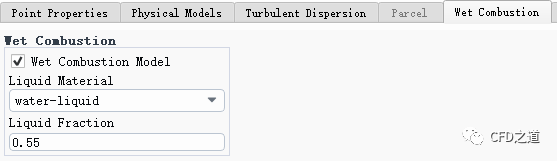

  • 进入Wet Combustion标签页,激活选项Wet Combustion Model,指定液体材料为water-liquid,设置参数Liquid Fraction0.55

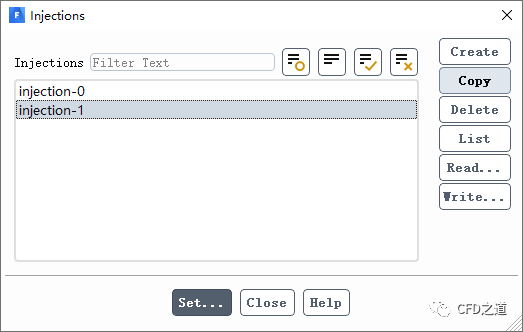

  • 如下图所示copy入射器injection-1

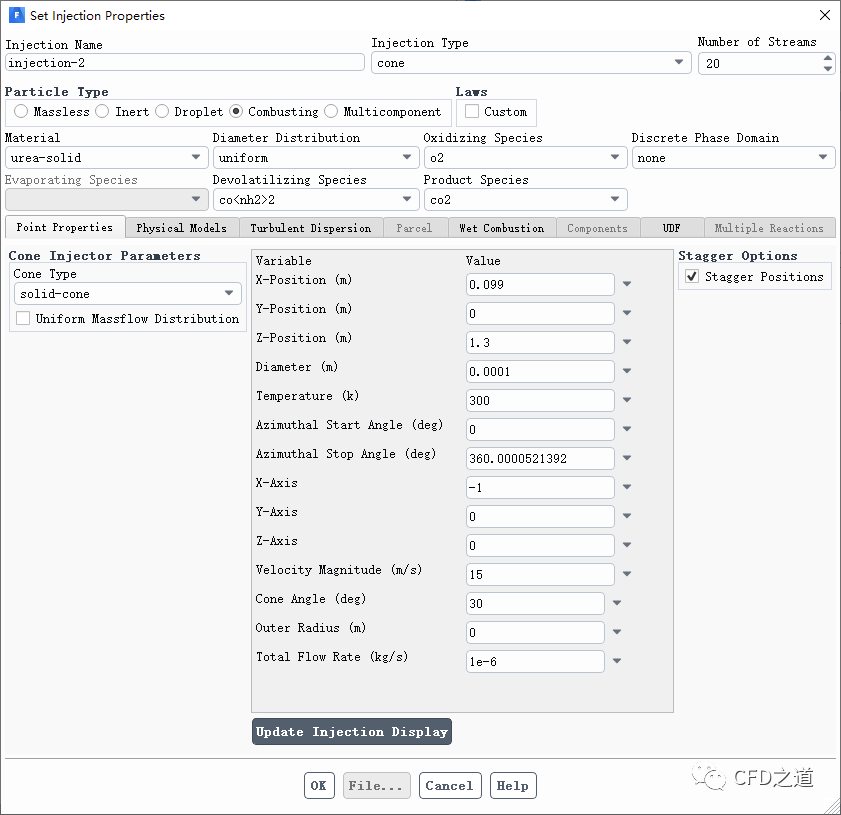

  • 修改入射器参数,如下图所示,修改x-Position0.099,修改X-Axis-1

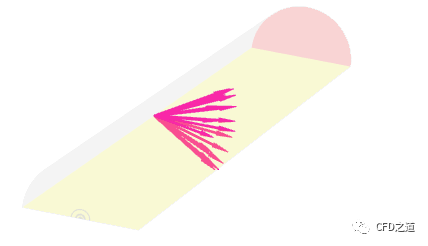

  • 可检查入射器布置,如下图所示

4.4 求解SNCR模型

  • 鼠标右键选择模型树节点Controls,点击弹出菜单项Equations...打开方程选择对话框

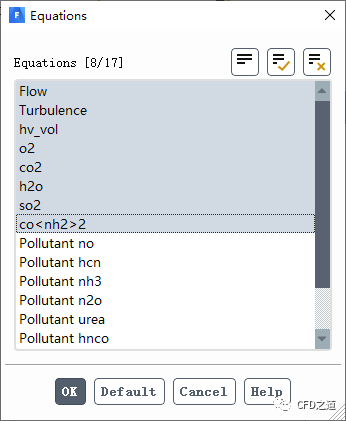

  • 选择除污染物模型之外的其他所有模型,如下图所示

  • 打开DPM模型设置对话框,指定模型参数DPM Iteration Interval30,如下图所示

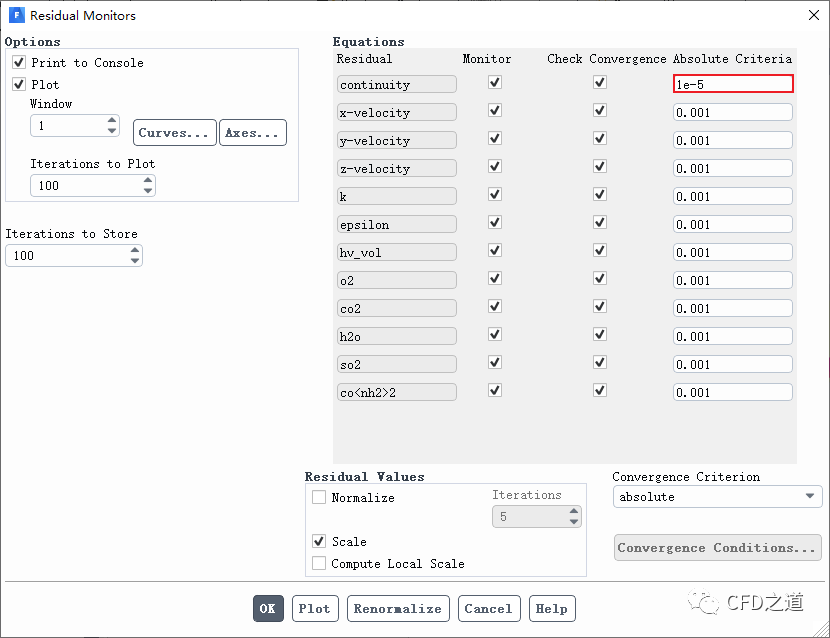

  • 指定连续方程残差为1e-5,如下图所示

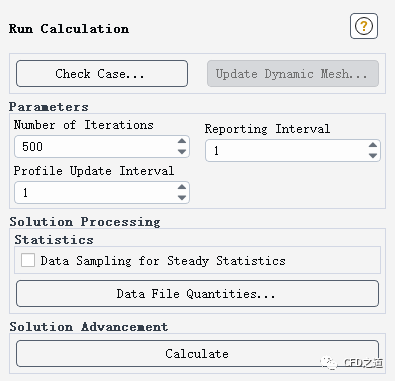

  • 迭代500步进行计算

4.5 计算NOx

  • 打开DPM模型设置对话框,如下图所示,设置参数DPM Iteration Interval0

  • 鼠标右键选择模型树节点Controls,点击弹出菜单项Equations...打开方程选择对话框

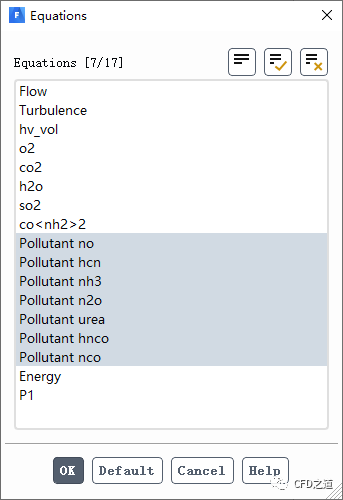

  • 如下图所示只选择污染物模型,点击OK按钮关闭对话框

  • 如下图所示修改污染物计算残差为1e-8

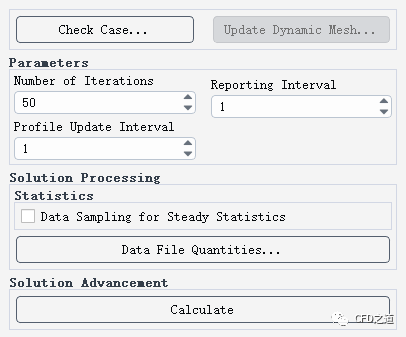

  • 迭代计算50步,如下图所示设置

5 计算结果

  • NO的浓度分布,如下图所示

  • 查看出口位置的NO浓度分布,如下图所示

经过处理后NO的含量从947.9 ppm降低到815.7 ppm。

链接:

https://pan.baidu.com/s/1O5FjCNA3fgz9aSnAVkhBMA

提取码:y59u

点击右下方阅读原文链接可查看操作视频。
