本案例演示利用Fluent Meshing划分静态混合器流体区域网格的完整流程。

1 几何模型

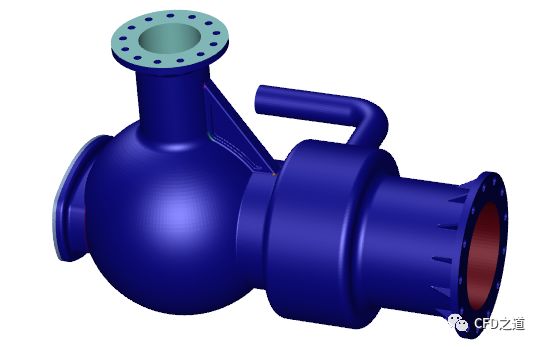

案例几何模型如下图所示。

注：利用watertight流程构建网格需要保证几何文件的封闭性。建议在其他CAD软件中（如DM、SCDM等）中检查几何模型是否存在缺陷。

2 网格划分

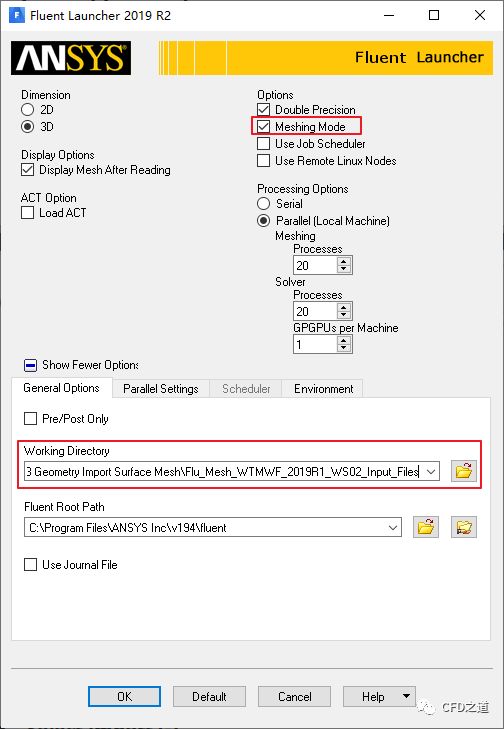

• 启动Fluent Meshing，激活选项Meshing Mode启用网格模式

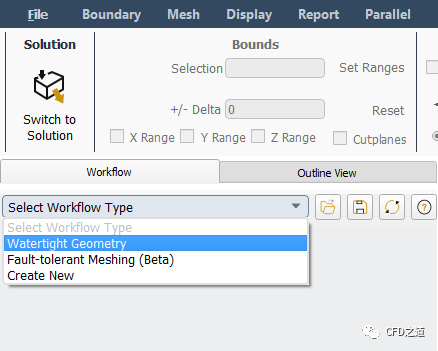

• 选择选项Watertight Geometry

2.1 导入几何

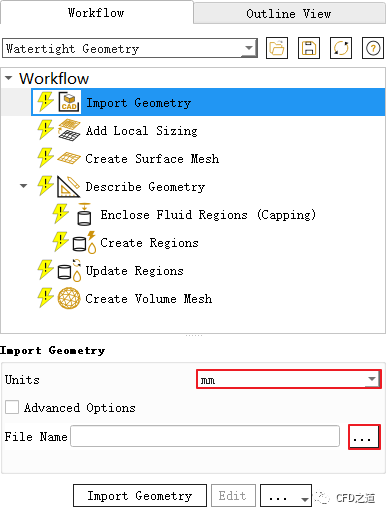

• 设置Units为mm，点击文件浏览按钮并打开几何文件mixer-orig-r192.scdoc

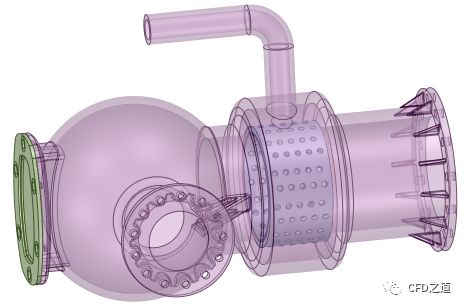

导入的几何模型如下图所示。

2.2 添加局部尺寸

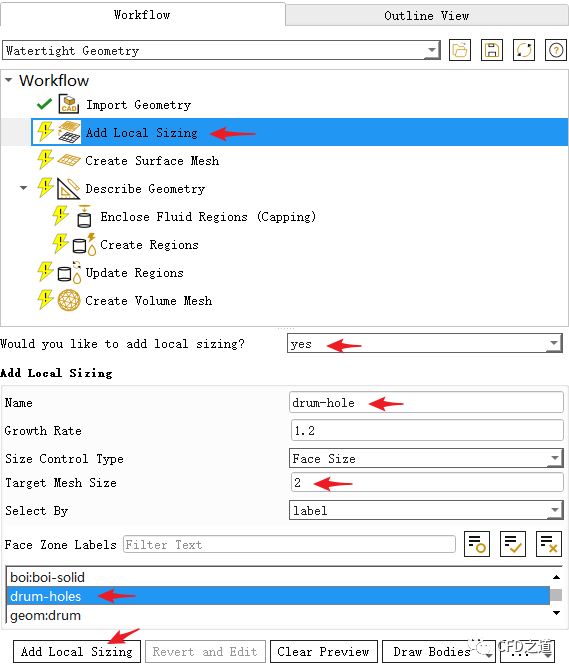

• 点击节点Add Local Sizing

• 设置选项Would you like to add local sizing为yes

• 设置Name为drum-hole，指定Size Control Type为Face Size，设置Target Mesh Size为2

• 选择列表项drum-holes，点击按钮Add Local Sizing添加局部尺寸

注：设置较小的尺寸以捕捉小孔

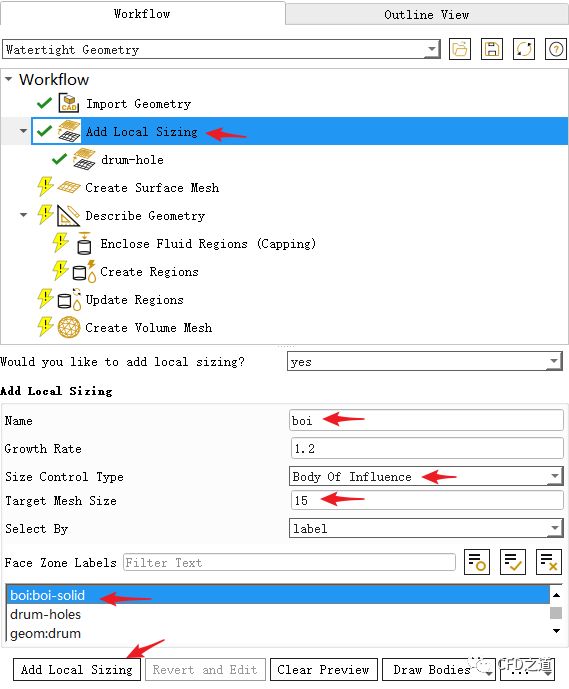

• 相同的方式创建Body Of Influence，如下图所示指定其尺寸为15，选择列表项boi:boi-solid，点击按钮Add Local Sizing添加局部尺寸

注：采用body进行局部加密的方式在实际工程中经常采用

2.3 生成面网格

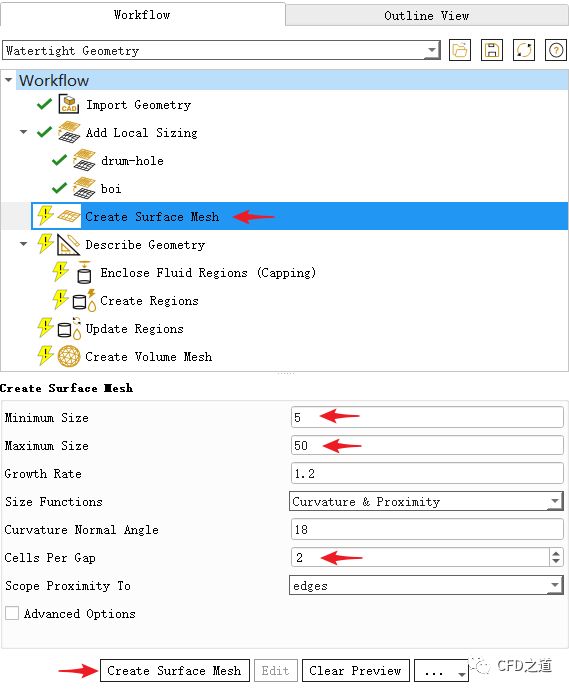

• 点击节点Create Surface Mesh

• 面板中设置参数Minimum Size为5，设置Maximum Size为50

• 设置Cells per Gap为2

• 点击按钮Create Surface Mesh生成面网格

2.4 描述几何

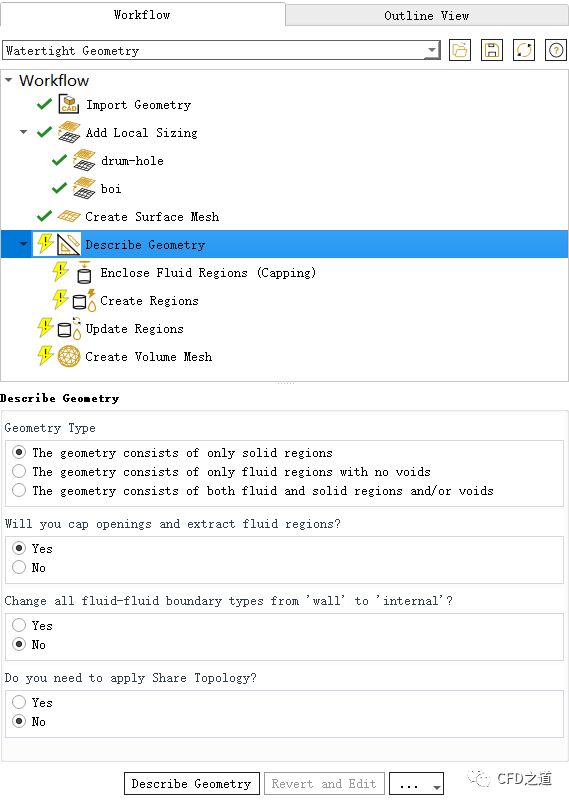

• 点击节点Describe Geometry，如下图所示设置参数

• 点击按钮Describe Geometry描述几何模型

2.5 创建进出口边界

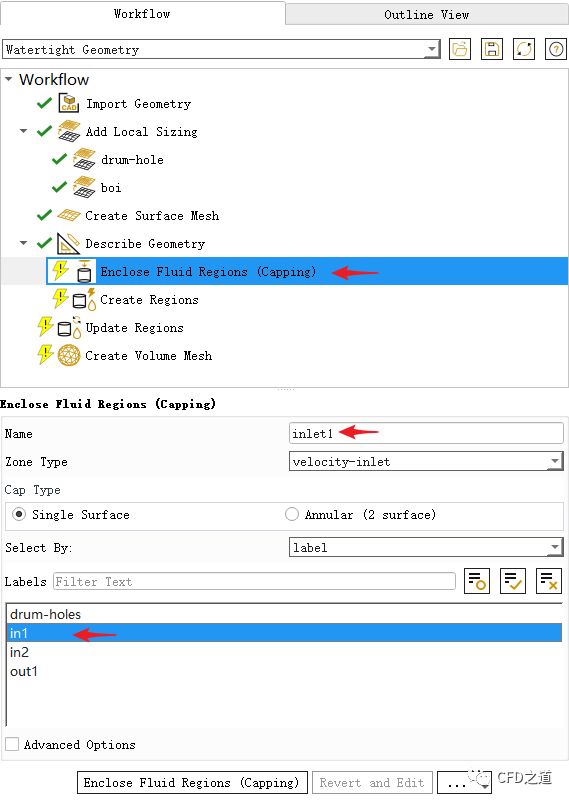

• 点击模型树节点Enclose Fluid Regions（Capping），如下图所示创建进口inlet1

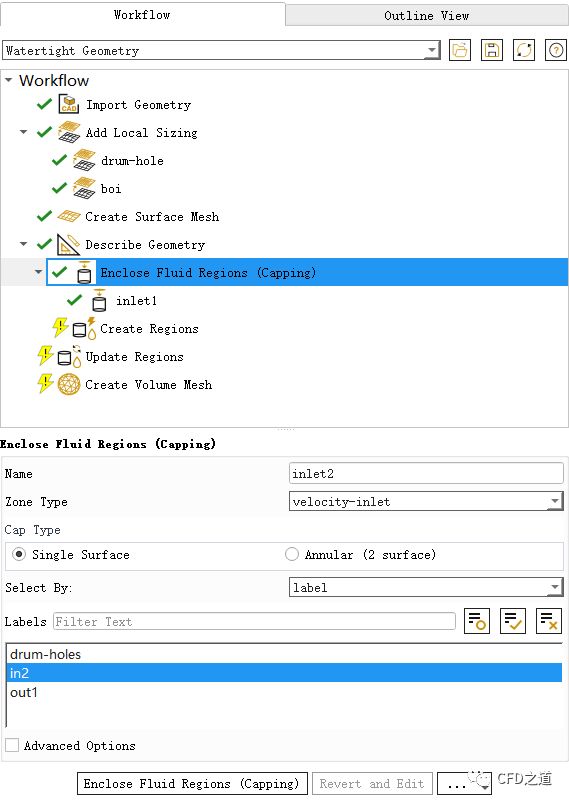

• 相同方式创建第二个入口inlet2

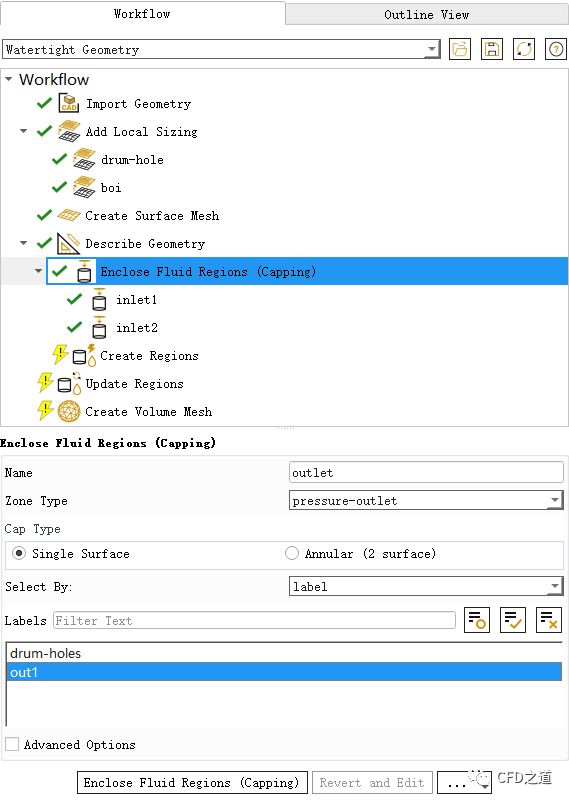

• 如下图所示创建出口outlet

2.6 创建区域

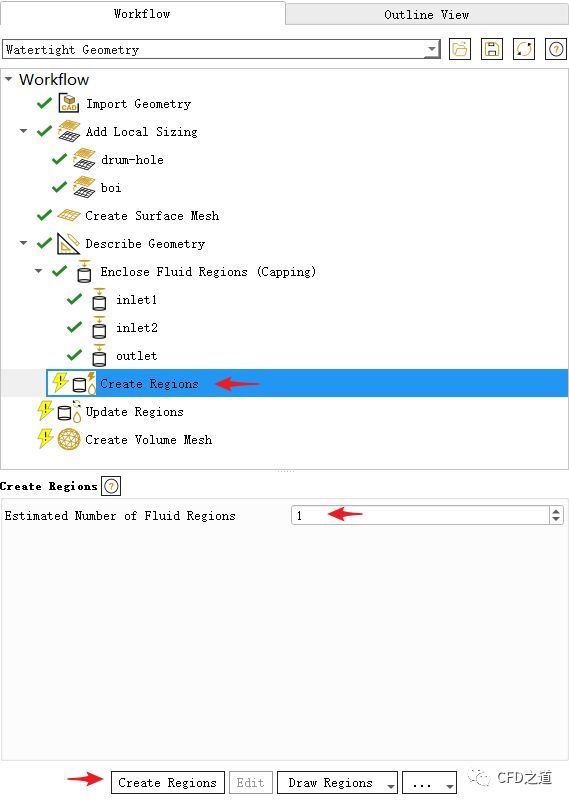

• 点击模型树节点Create Regions，设置Estimated Number of Fluid Regions为1

• 点击按钮Create Regions创建区域

2.7 更新区域

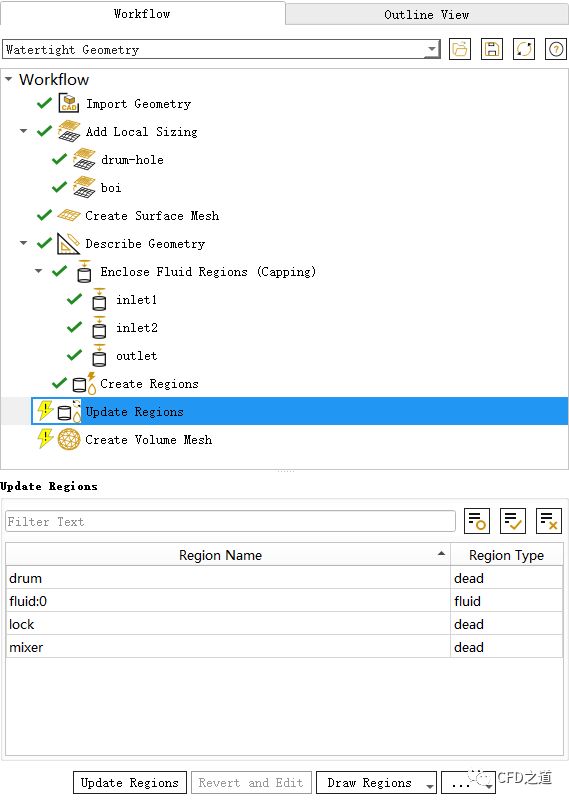

• 点击模型树节点Update Regions，如下图所示设置区域类型

• 点击按钮Update Regions更新区域

2.8 生成体网格

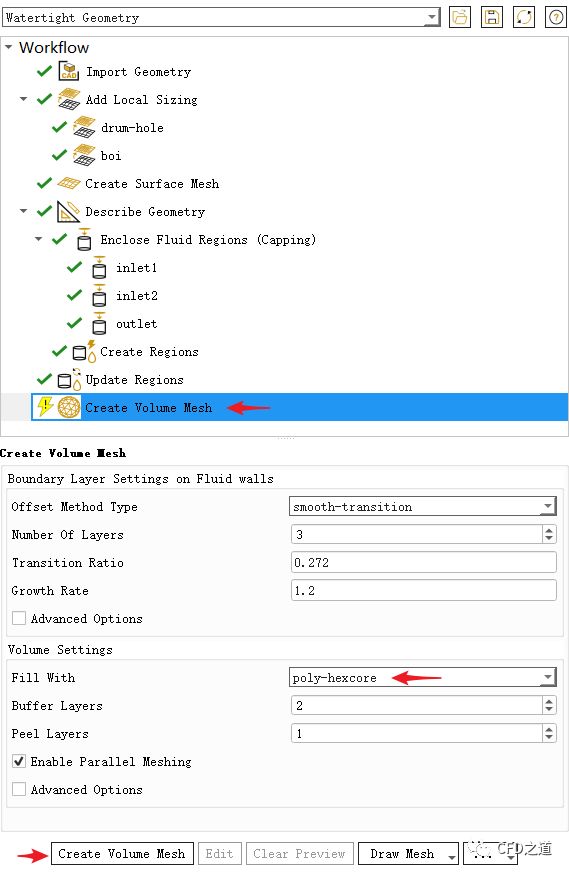

• 点击节点Create Volume Mesh，设置选项Fill With为poly-hexcore

• 其他参数如图所示，点击按钮Create Volume Mesh生成体网格

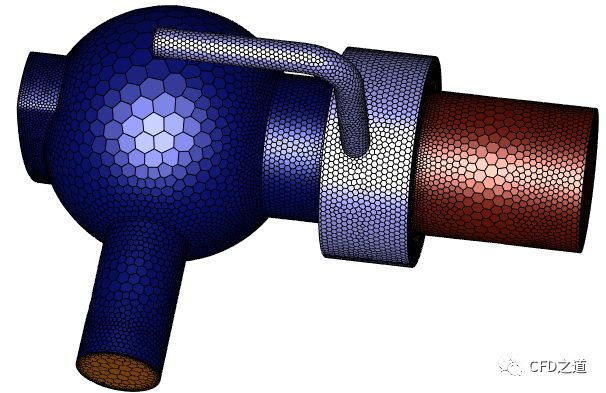

生成的体网格如下图所示。

如果觉得网格尺寸不合适的话，还可以修改网格参数并重新生成网格。

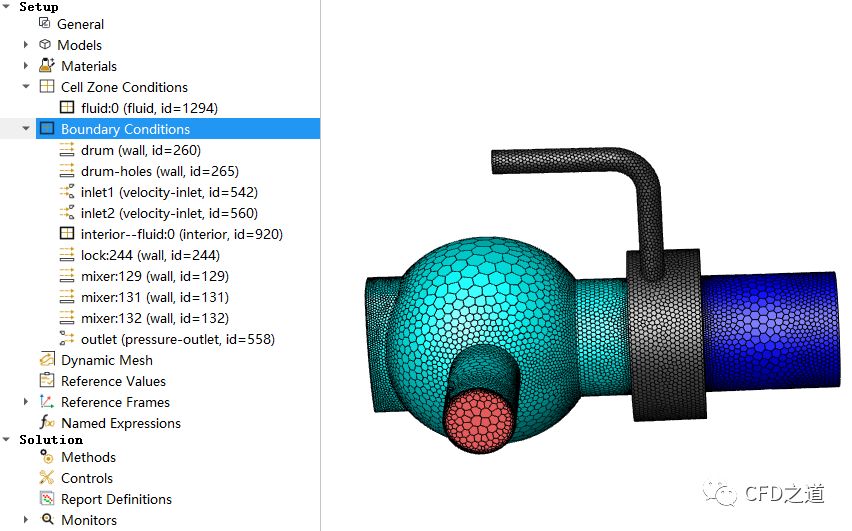

切换至求解模式，如下图所示。

END
