Fluent Meshing|08 改善网格

内容纲要

本案例演示利用Fluent Meshing中的Auto Node Move功能提高已有网格质量的完整过程。

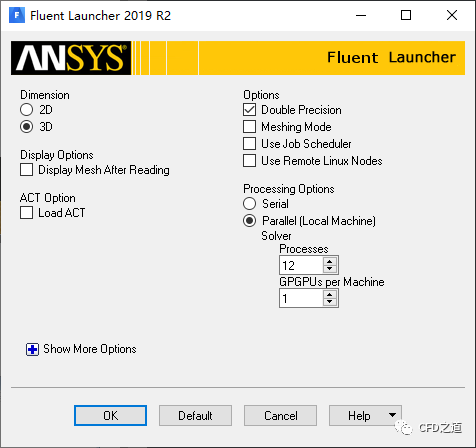

  • 以Solution模式启动Fluent

注:本案例演示在Solution中利用TUI命令进入Meshing模式。

  • 打开cas文件Sedan.cas.gz

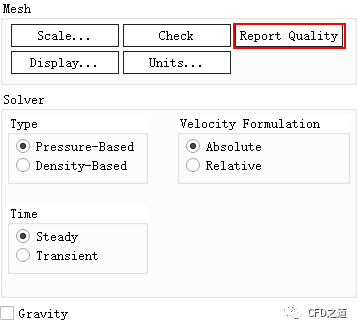

  • 点击按钮Report Quality查看当前cas文件中的网格质量

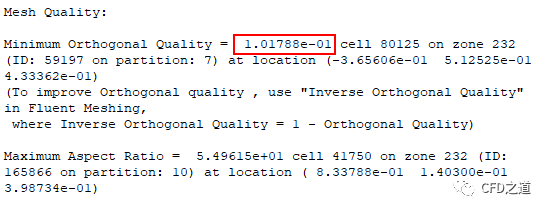

TUI窗口输出下图所示信息,从图中可查看网格最小正交质量约为0.101788,有必要改善网格质量

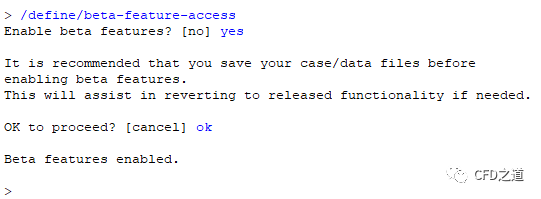

  • 输入TUI命令/define/beta-feature-access激活beta功能

注:从solution模式进入Meshing模式需要在beta功能中完成,因此先激活beta功能。

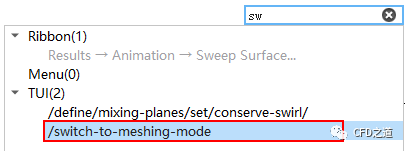

  • 搜索窗框中输入sw可搜索出TUI命令switch-to-meshing-mode,点击该命令会自动将该命令输入到TUI中

注:这里仅仅是为了演示搜索框的作用。其实可以直接在TUI窗口输入该命令。

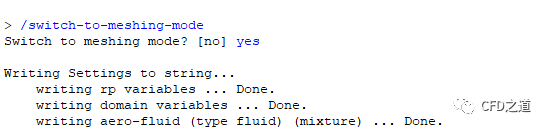

  • 如下图所示,运行命令将进入Meshing模式

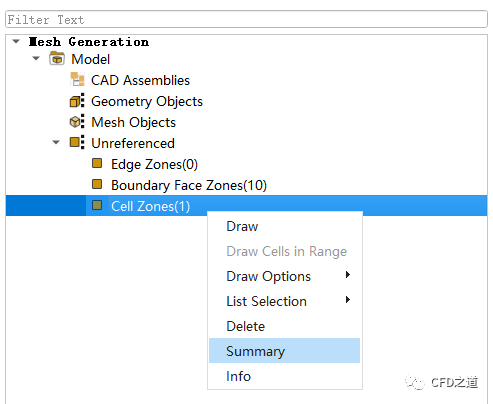

  • 在Meshing模式中,鼠标右键选择节点Cell Zones,点击弹出菜单项Summary可查看网格信息

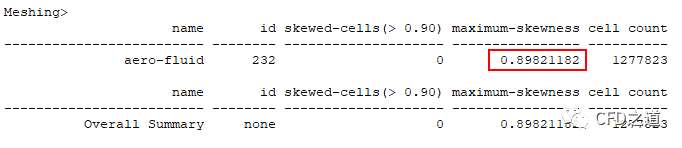

  • 如下图所示,可查看网格最大歪斜率为0.89891182

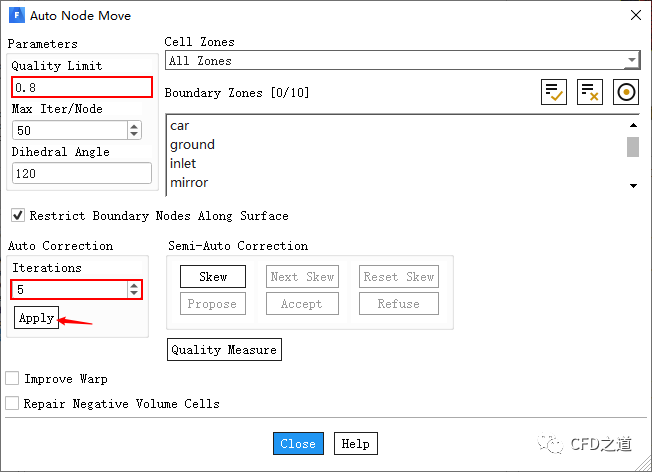

  • 点击菜单项Mesh > Tools > Auto Node Move打开设置对话框,如下图所示,设置Quality Limit0.8,设置Iterations5,点击按钮Apply改良网格质量

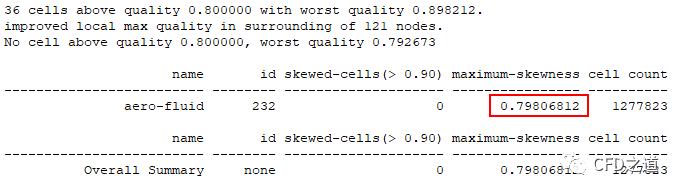

  • TUI窗框中会输出网格改善后的结果,如下图所示,最大歪斜率降低至0.79806812,较之前的网格有较大提升

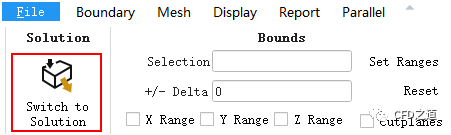

  • 点击按钮Switch to Solution可返回求解模式

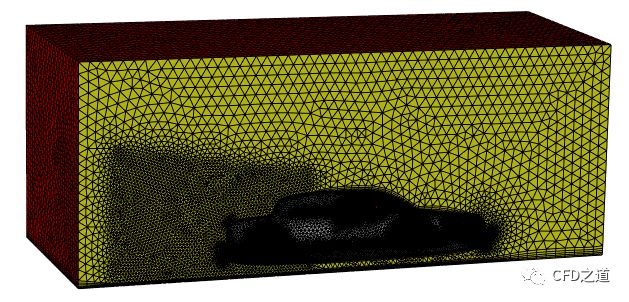

求解模式中观察计算网格,如下图所示。

文件在此:

链接: https://pan.baidu.com/s/1raBOCDQTj9xDPj_wePBuWg

提取码: cbf7
