本案例演示Rocky中的颗粒破碎模型。

计算结果如图所示。

1 几何

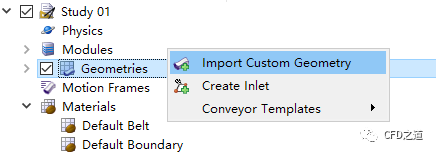

• 导入几何模型break.stl

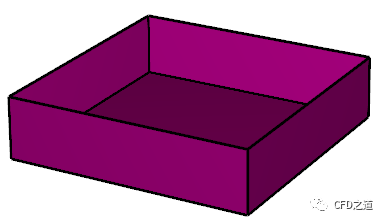

导入的模型如图所示。

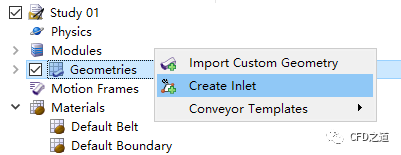

• 如下图所示创建inlet

• 如下图所示设置inlet的几何参数

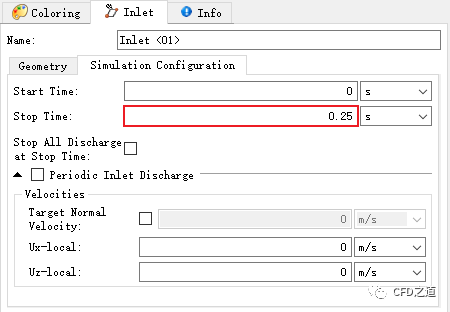

• 如下图所示设置inlet的颗粒注入参数

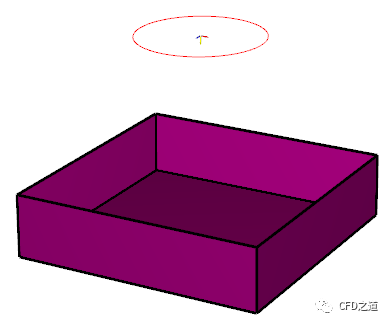

几何模型如图所示。

2 Materials及相互作用设置

• 所有材料介质保持默认设置
• 材料相互作用保持默认设置

注：真正工程应用时需要标定材料数据。

3 创建颗粒

• 如下图所示从模型树节点创建颗粒

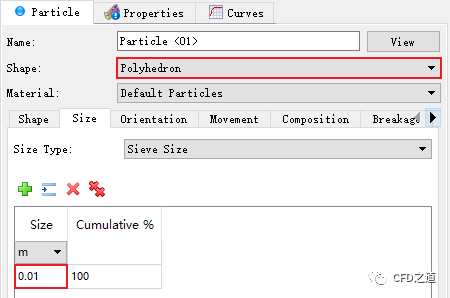

• 如下图所示设置颗粒的尺寸参数

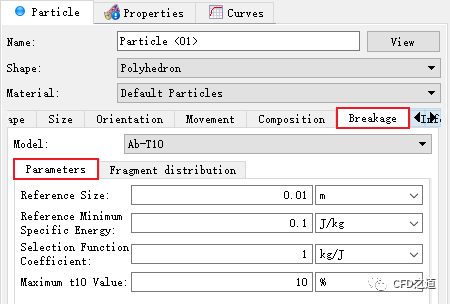

• 设置颗粒的破碎参数

注：这里的注入参数对于颗粒的破碎行为影响非常大，通常与材料有关。实际工程应用中应当针对不同的材料进行试验，获取相对应的破碎参数。

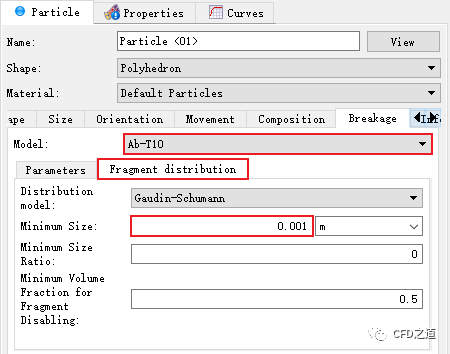

• 设置颗粒破碎后的最小尺寸

4 设置颗粒注入

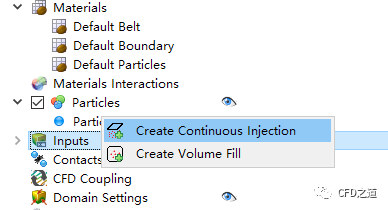

• 创建颗粒注入，如下图所示

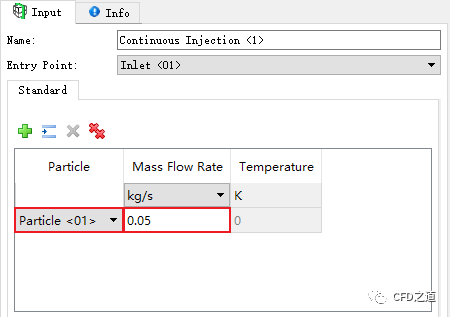

• 创建颗粒注入参数

5 计算

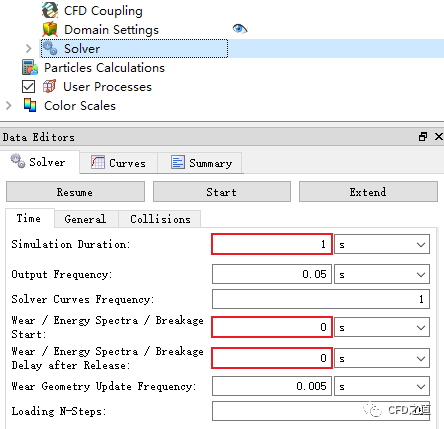

• 设置计算参数，如下图所示

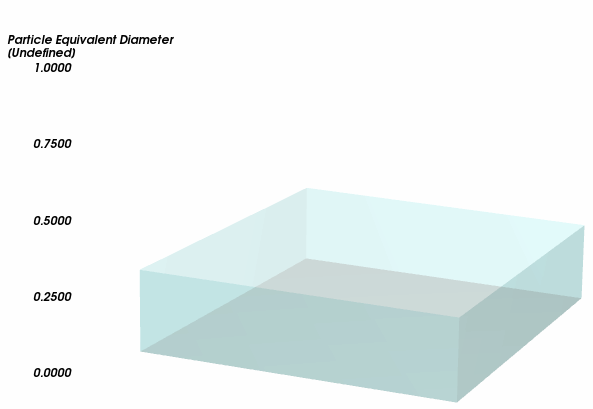

计算结果如图所示。

---
