本案例演示利用Rocky模拟振动筛颗粒运动。
颗粒运动情况如下图所示。
1 Rocky设置
-
启动Rocky并新建工程
1.1 设置物理模型
-

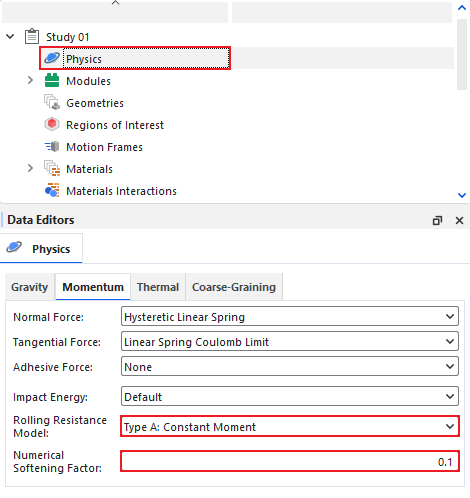

选中模型树节点 Physics
,进入Momentum
选项卡 -
指定 Rolling Resistance Model
为Type A:Contant Moment -
指定 Numerical Softening Factor
为0.1

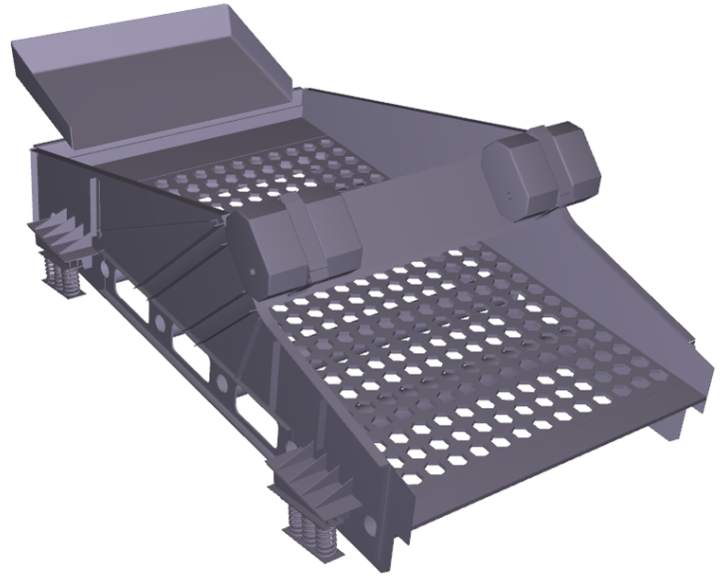

1.2 导入几何模型
-

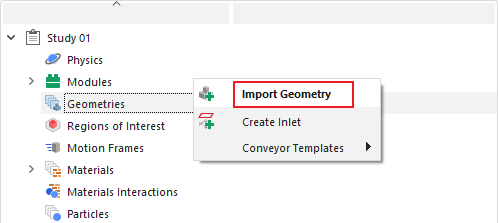

右键选择模型树节点 Geometries
,点击弹出菜单项Import Geometry
,在打开的文件选择对话框中导入文件screen.stl

-

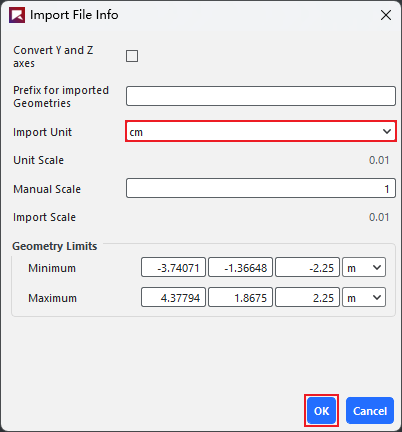

弹出的对话框中选择 Import Unit
为cm,点击OK按钮导入几何模型

1.3 创建颗粒入射口
-

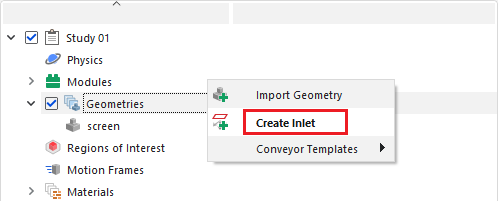

右键选择模型树节点 Geometries
,点击弹出菜单项Create Inlet

-

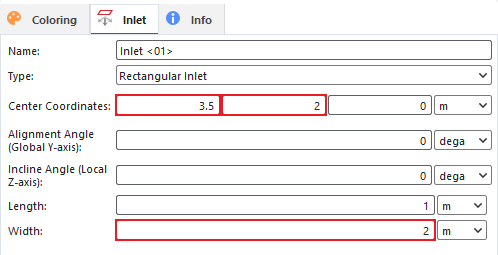

如下图所示指定新建的inlet的几何尺寸

1.4 创建边界运动
-

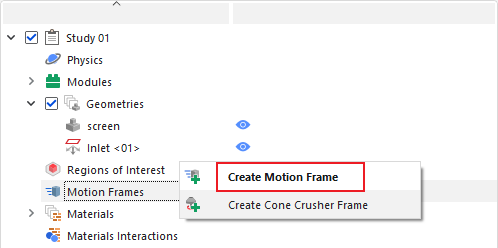

右键选择模型树节点 Motion Frames
,点击弹出菜单项Create Motion Frame

-

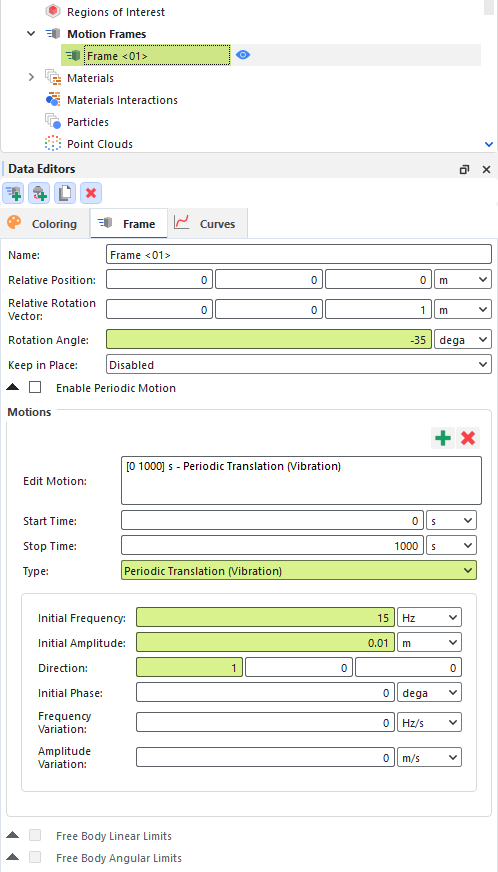

如下图所示设置新建的Frame<01>的参数

-

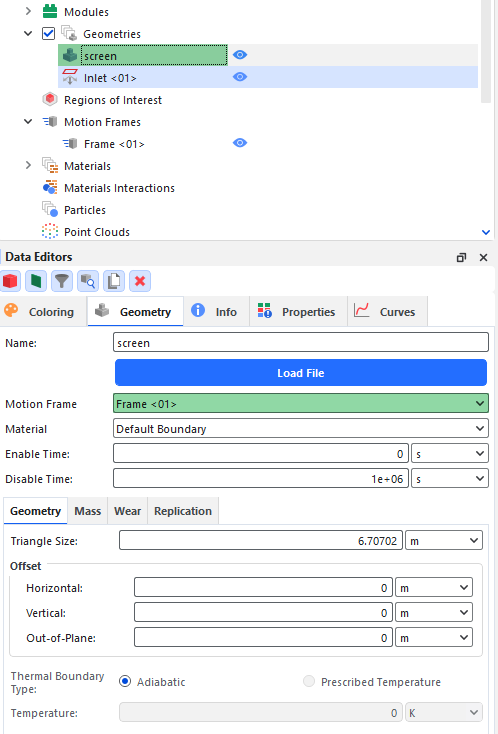

指定几何 screen
的Motion Frame
为Frame<01>

1.5 Materials设置
保持默认参数。
1.6 Materials Interactions设置
采用默认参数。
1.7 创建颗粒
-

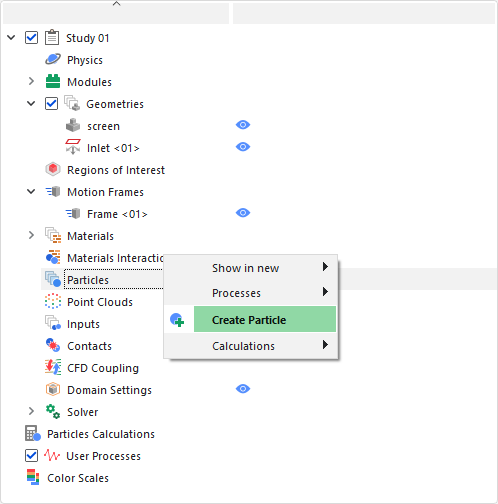

右键选择模型树节点 Particles
,点击弹出菜单项Create Particles
创建颗粒

-

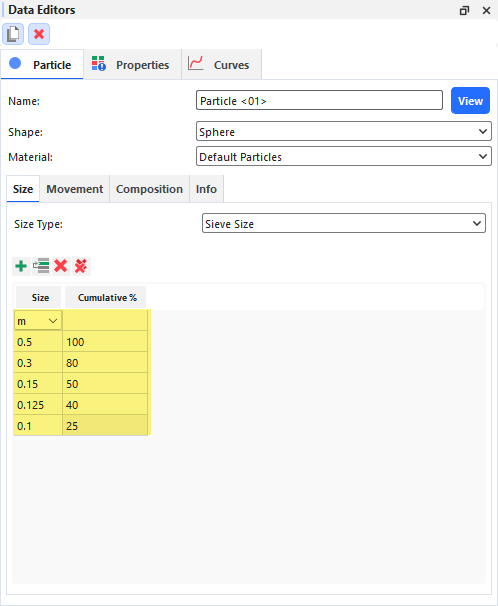

如下图所示指定颗粒参数

-

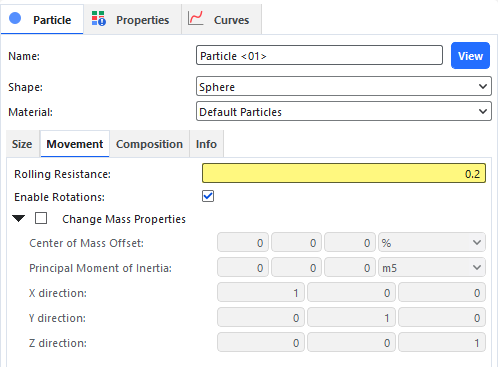

进入 Movement
选项卡,设置Rolling Resistance
为0.2

1.8 颗粒入射
-

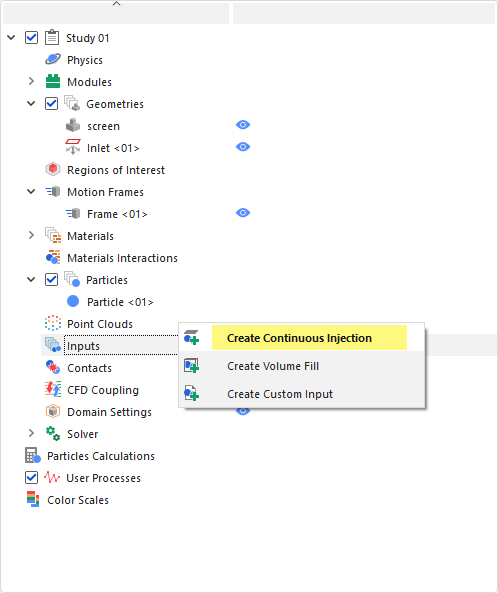

右键选择模型树节点 Inputs
,点击弹出菜单项Create Continuous Injection

-

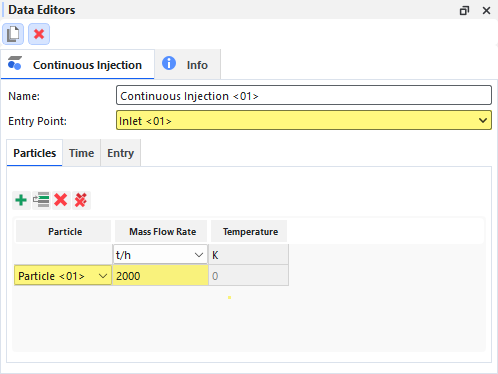

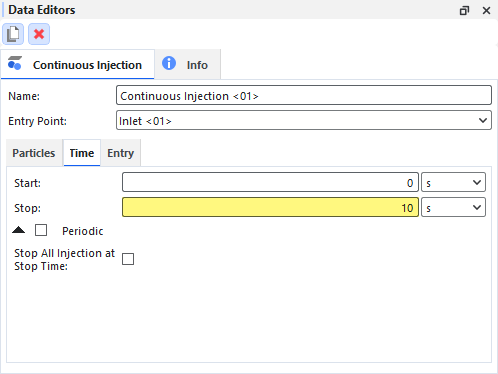

如下图所示设置入射参数

-
指定颗粒入射时间为10 s

1.9 区域设置
-

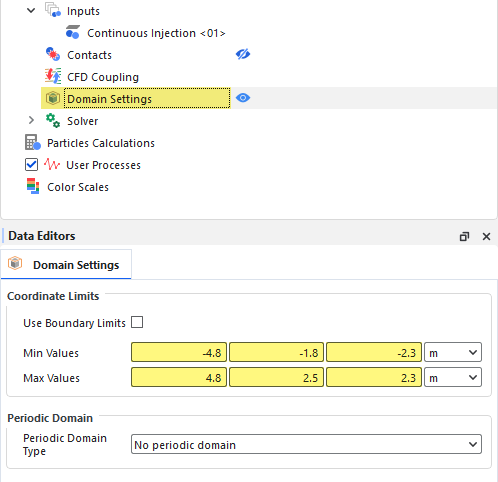

点击模型树节点 Domain Settings
,如下图所示设置计算区域尺寸

1.10 求解器设置
-

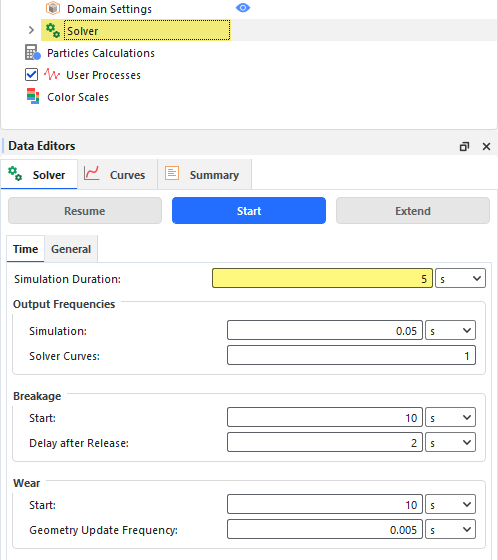

点击模型树节点 Solver
,如下图所示设置计算时间为5 s

-

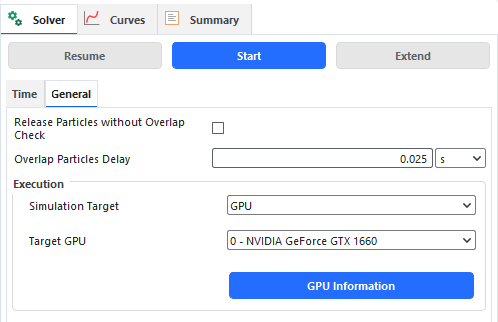

进入 General
选项卡,如下图所示设置,点击Start
按钮进行计算

-
颗粒运动如下图所示
-

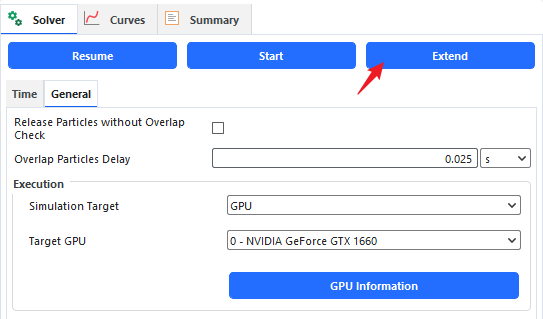

点击模型树节点 Solver
,如下图所示点击按钮Extend

-

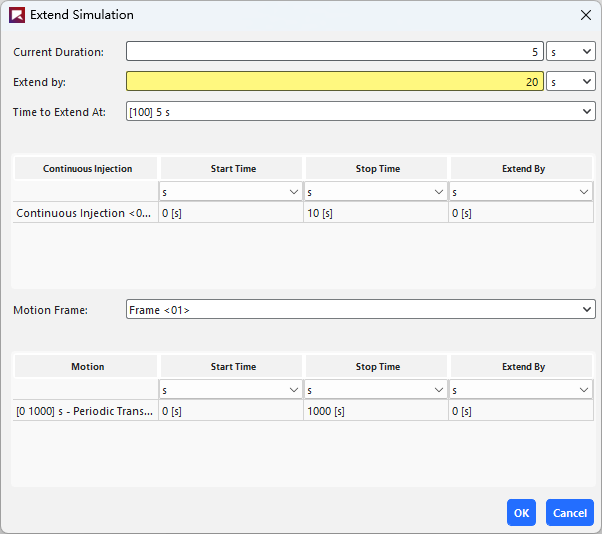

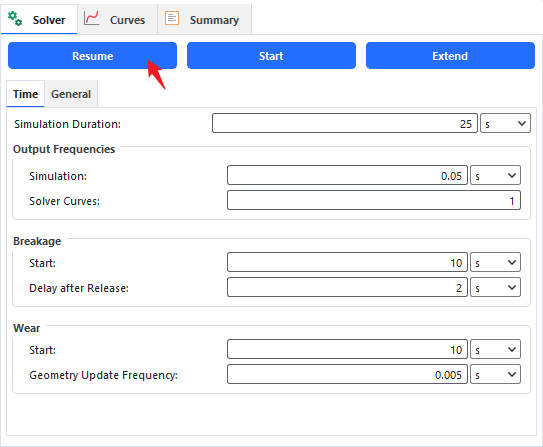

如下图所示将时间延长到20 s

-
点击按钮 Resume
继续计算

2 后处理
后处理统计振动筛的分离效率。
2.1 创建cube
-

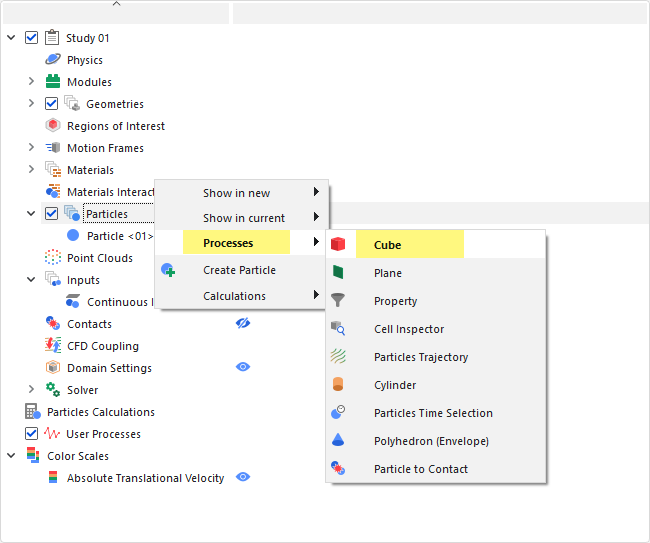

右键选择模型树节点 Particles
,点击弹出菜单项Processes → Cube

-

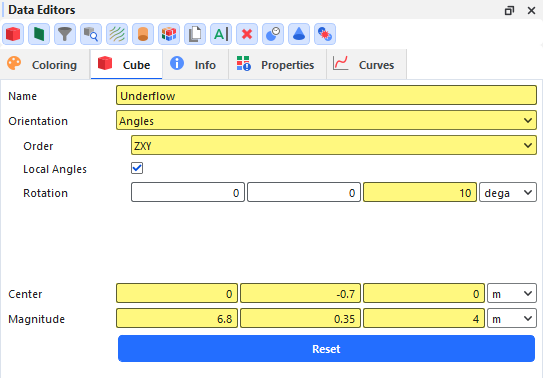

如下图所示参数创建第一个cube,命名为 Underflow

-

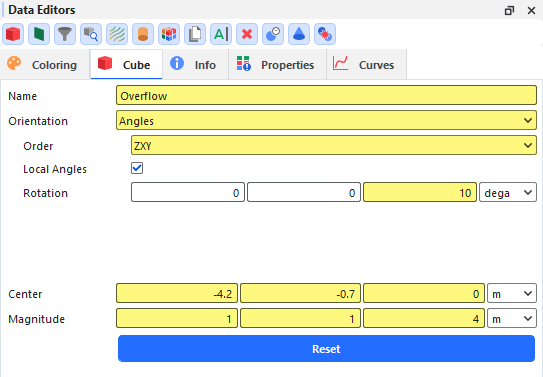

创建第二个cube,命名为 Overflow

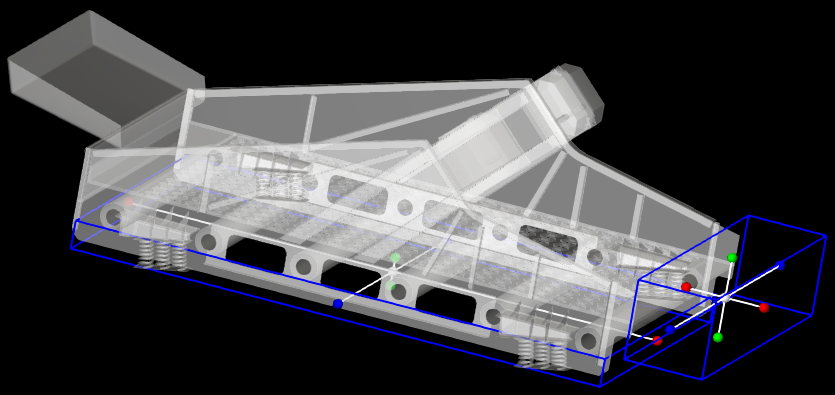

创建的两个cube如图所示。

2.2 创建Property
-

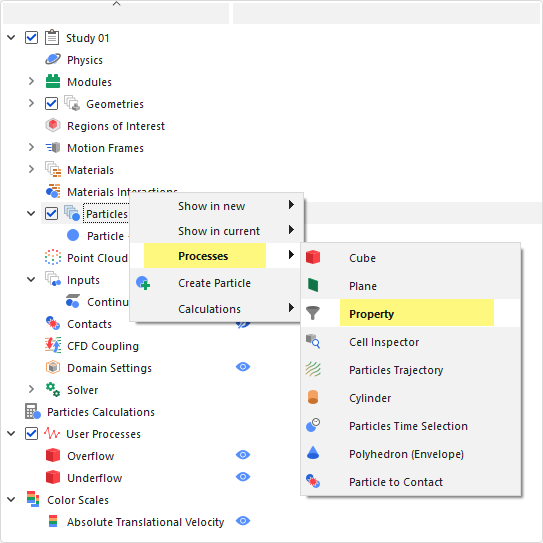

右键选择模型树节点 Particles
,点击弹出菜单项Porcesses → Property

-

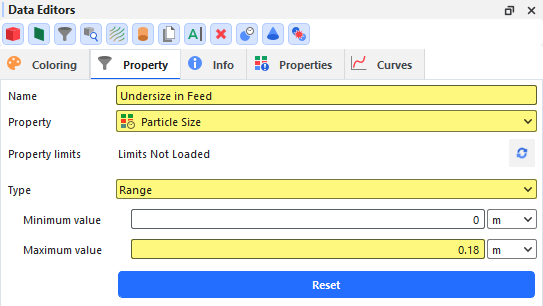

如下图所示创建第一个properties,命名为 Undersize in Feed

-

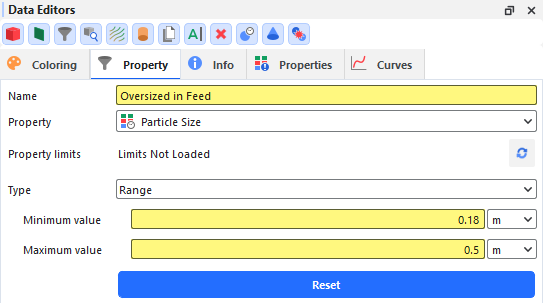

相同方式创建第二个properties,命名为 Oversized in Feed

-

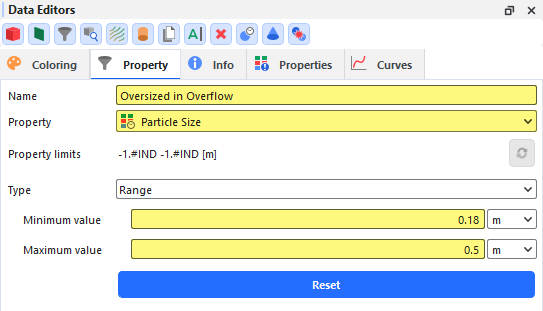

相同方式创建第三个properties,命名为 Oversized in Overflow

2.3 绘制曲线
-

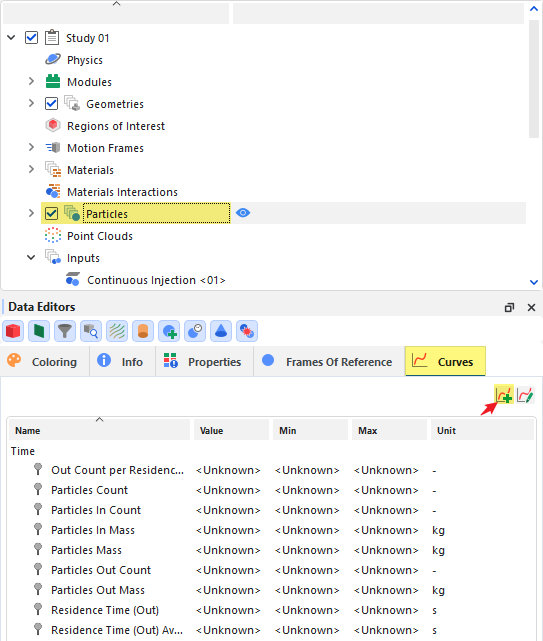

选中模型树节点 Particles

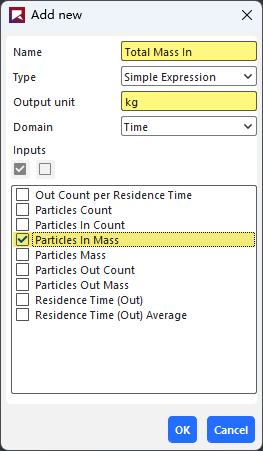

,如下图所示,点击Add New
按钮

-
如下图所示设置参数

-

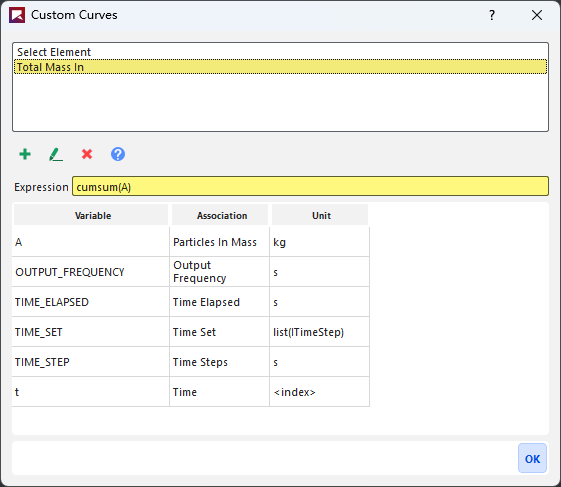

新建Curves,如下图所示设置参数

-

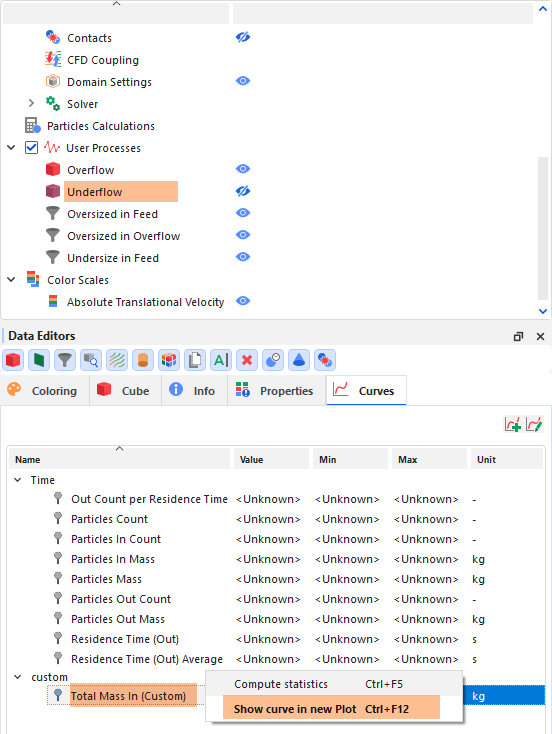

选中模型树节点 Underflow
,如下图所示设置参数

-

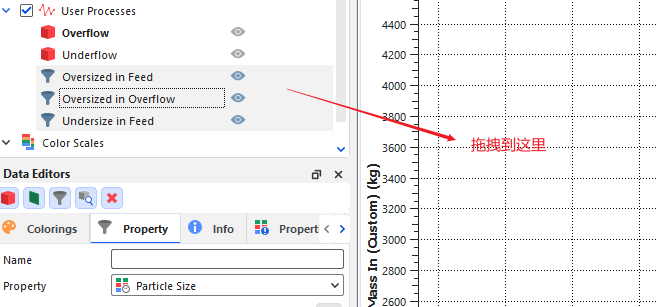

将生成的曲线拖拽到图形窗口

-

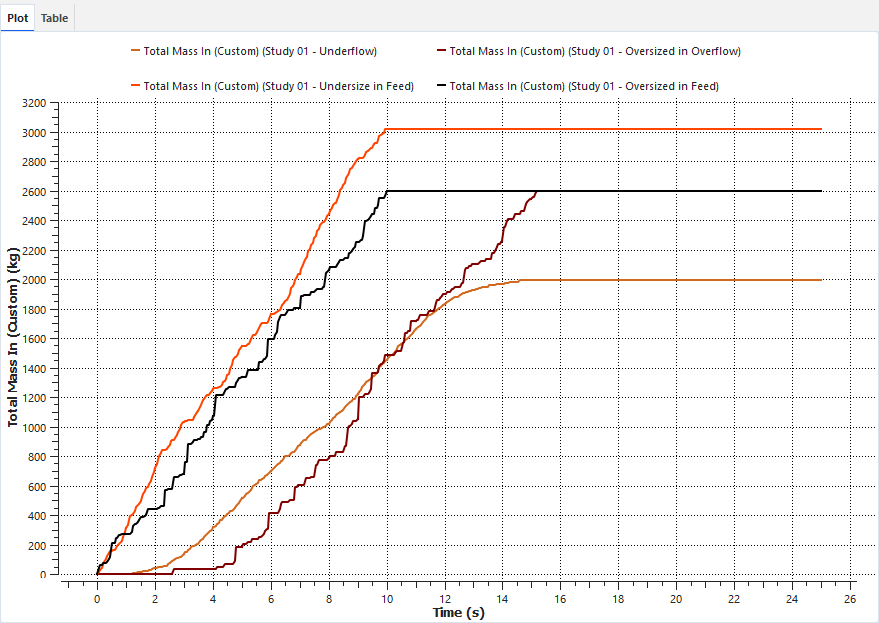

颗粒质量随时间变化曲线如下图所示

2.4 计算分离效率
定义:
分离效率定义为:
-

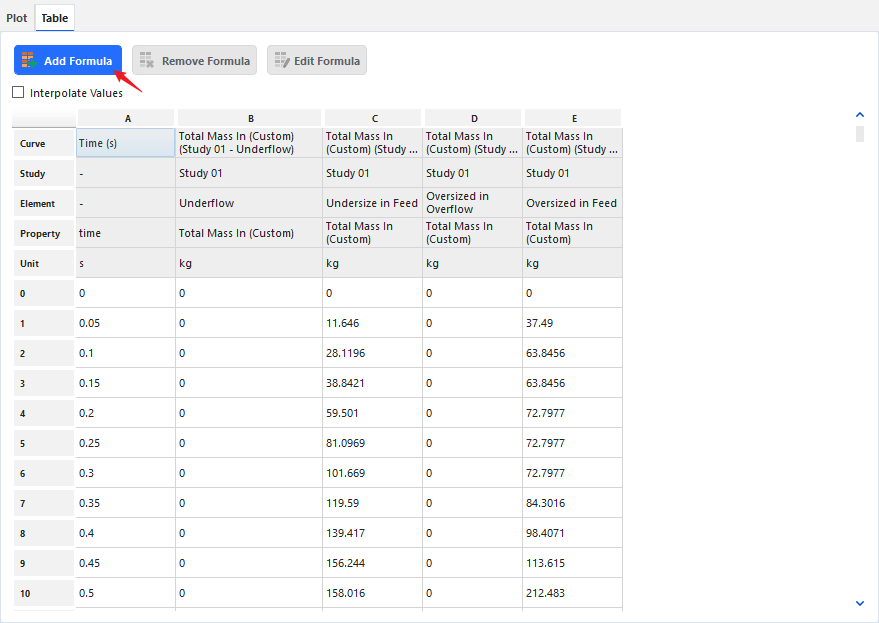

点击 Table
选项卡下按钮Add Formula

-
如下图所示创建表达式 Eu = B/C

-
定义表达式 Eo=D/E

-
定义表达式 E=E1*E2

-

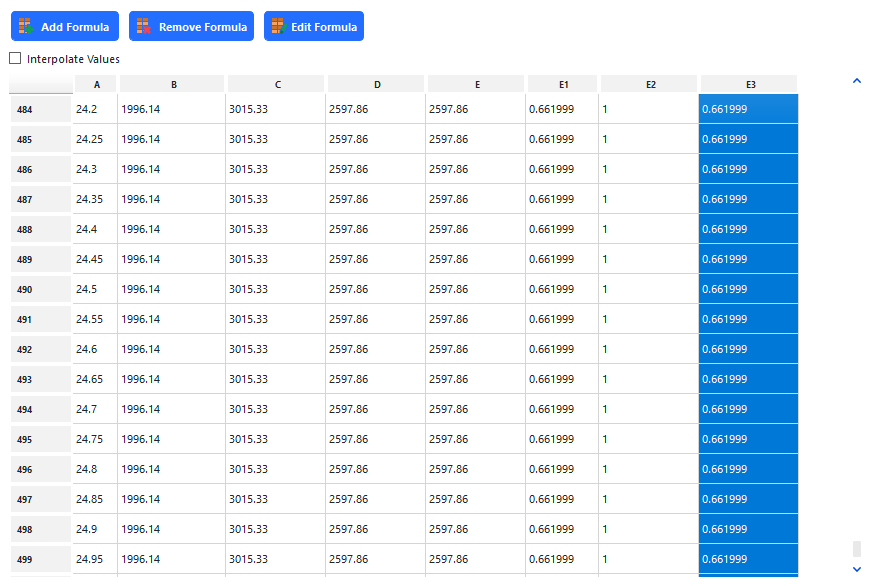

拖到表格的最下方,可以看到筛分效率为0.661999

为了得到比较准确的筛分效率,一般需要延长足够的时间继续计算。
(完)
