本案例利用Rocky+Fluent单向耦合计算材料分选问题。

计算结果如图所示。

注：本案例仅为演示，其中相当多的计算参数需要经过试验标定方可用于实际工程。

1 问题描述

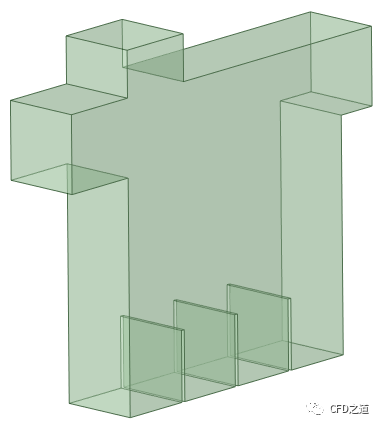

计算模型如图所示。

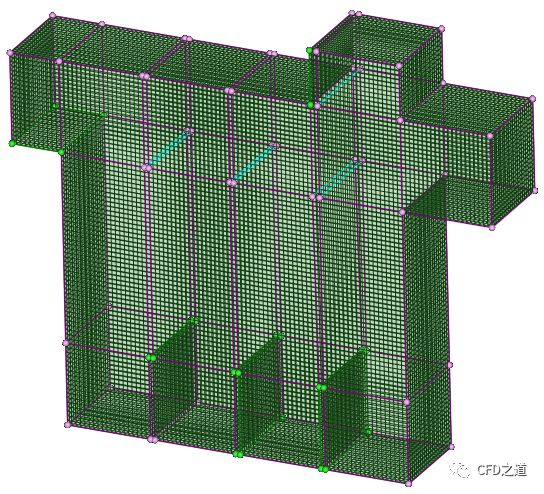

网格尺寸指定为10 mm，利用SCDM生成全六面体计算网格，如图所示。

2 Fluent计算

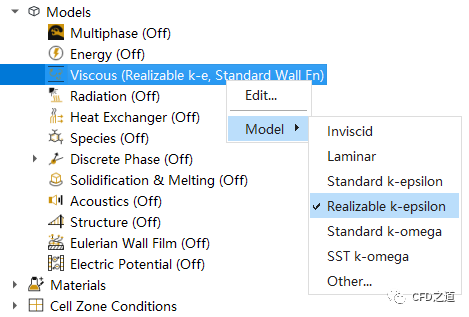

• 设置采用Realizable k-epsilon湍流模型

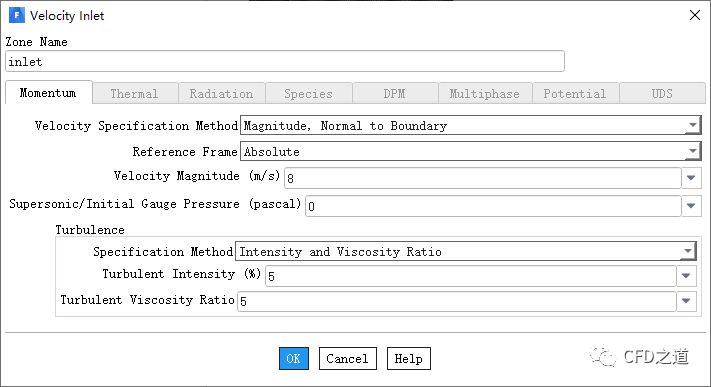

• 设置入口速度8 m/s

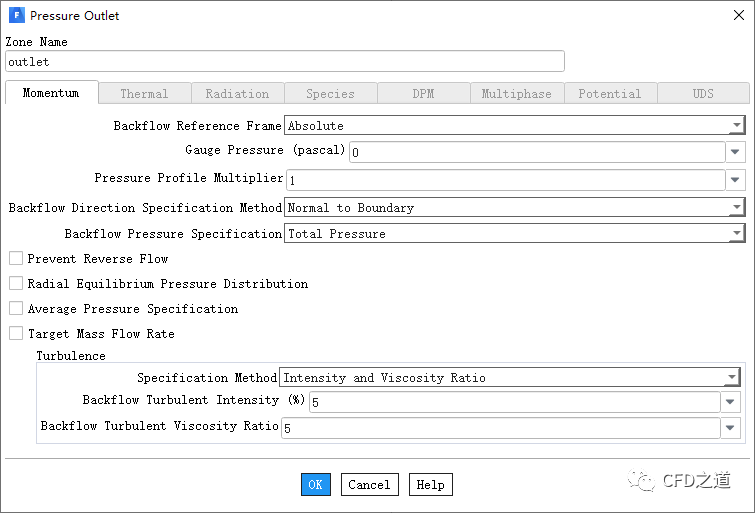

• 设置出口为压力出口，采用默认边界条件

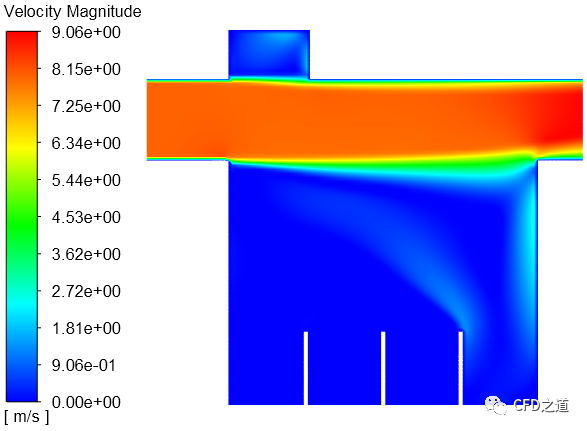

• 计算结果速度分布如下图所示

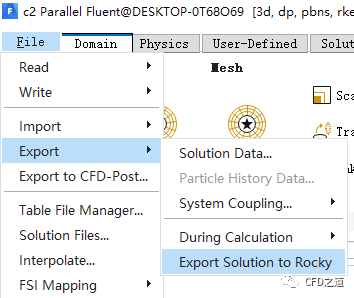

• 如下图所示输出计算结果数据为Rocky格式，后面会用到

3 Rocky设置

3.1 几何处理

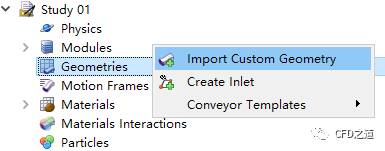

• 启动Rocky，读入文件c2.cas

注：在Fluent中导出Rocky文件时会自动将边界转化为stl文件，不过这里建议直接读入cas文件。

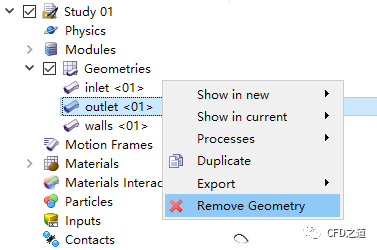

• 如下图所示删除多余的边界outlet

注：inlet其实也可以删掉。不过不删的话可以防止物料从inlet跑出去。

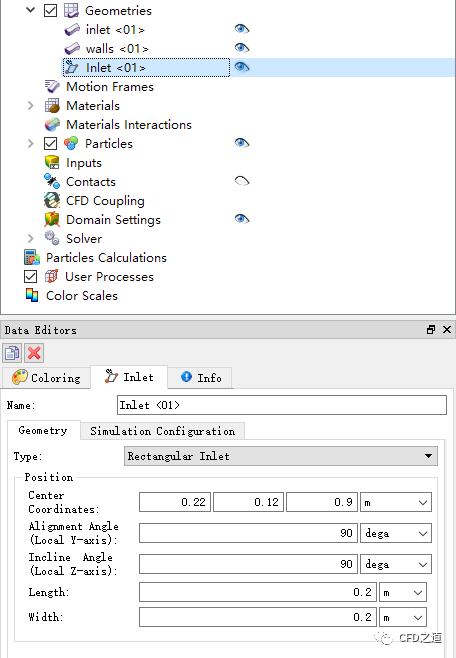

• 如下图所示定义入射inlet几何参数

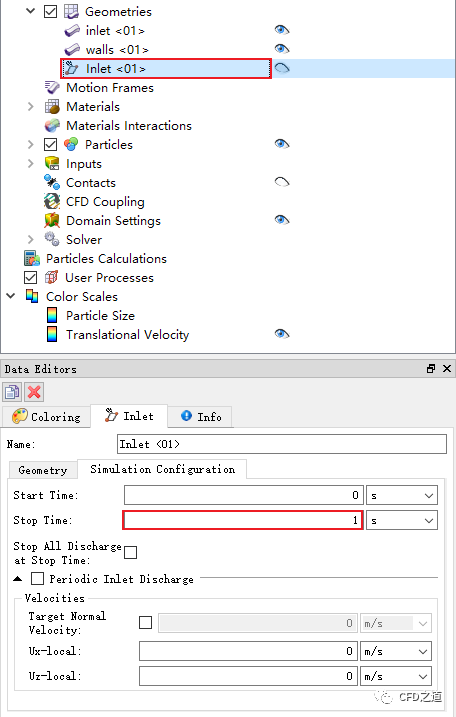

• 设置入射inlet的计算参数，如下图所示

3.2 Physics设置

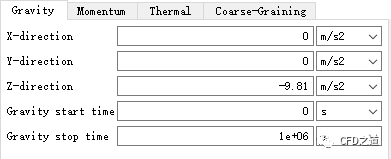

• 设置重力加速度，如下图所示

3.3 设置材料参数

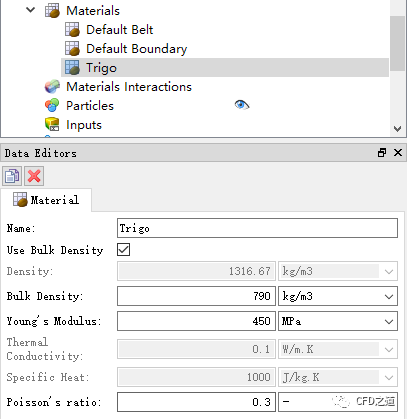

• 添加材料Trigo，如下图所示

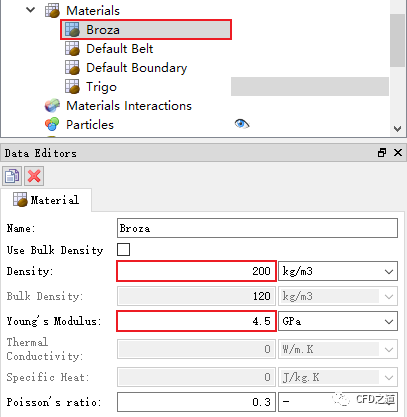

• 添加材料Broza，如下图所示

• 材料相互作用采用默认值

注：真实工程条件需要校准材料间相互作用参数。

3.4 定义颗粒

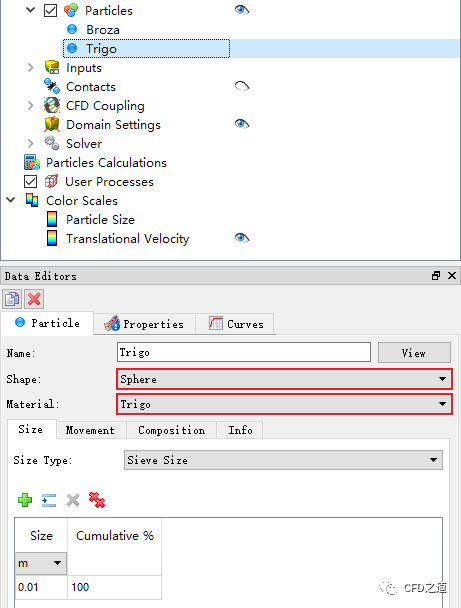

• 如下图所示定义颗粒Trigo

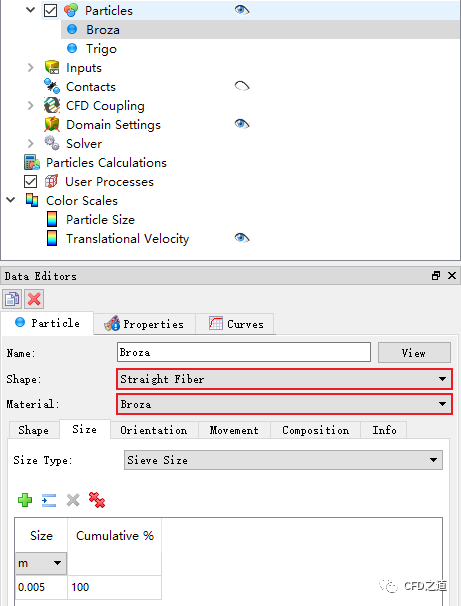

• 如下图所示定义颗粒Broza

3.5 定义颗粒注射参数

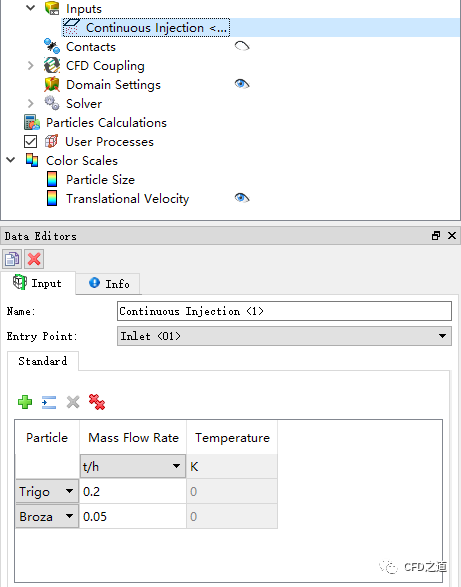

• 如下图所示设置颗粒入射参数

3.6 定义计算参数

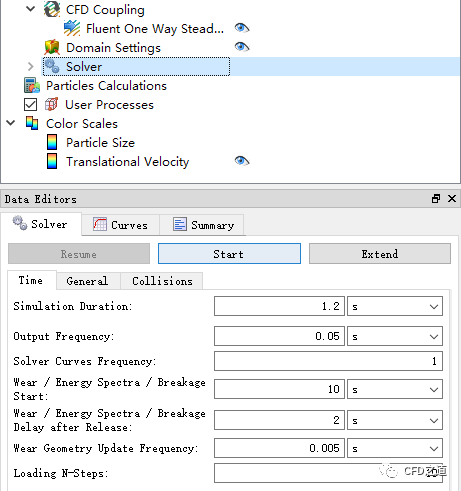

• 如下图所示定义计算求解参数，点击按钮Start开始计算

无耦合情况下颗粒运动如图所示。

3.6 定义耦合参数

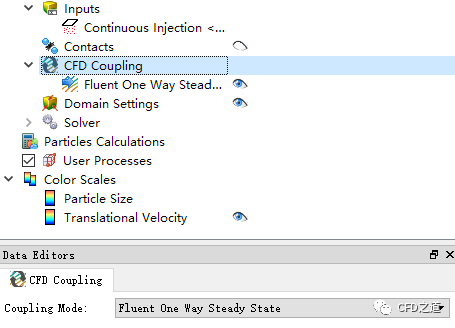

• 设置耦合方式为Fluent One Way Steady State，弹出对话框中添加前面Fluent导出的文件fluent_for_rocky.f2r

3.7 定义计算参数

• 采用相同参数重新计算

计算结果如图所示。

分选效果看起来还不错。
