【SCDM】输出网格至Fluent

内容纲要

SCDM新添加网格功能,要想将SCDM生成的计算网格输出至Fluent,需要注意一些操作要求,否则会报错。下面是几种经过测试后确认可行的流程。

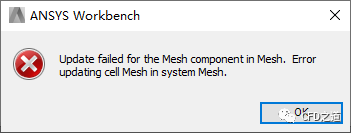

需要注意,不管采用何种流程,在SCDM网格生成完毕后,都需要在Workbench中保存工程文件,否则会在更新Mesh过程中提示下面的错误信息。

流程1:直接采用Fluent完整流程

采用如下图所示的工作流程,不过需要注意的是边界命名工作不能在SCDM中完成,否则在更新Mesh的时候提示边界重复命名。

注:在SCDM中不进行边界命名,边界命名工作留在Mesh模块中完成。

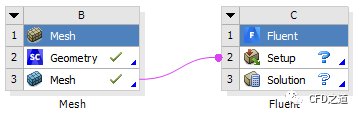

流程2:利用Mesh中转

与流程1相同,SCDM中也不能进行边界命名,需要进入至Mesh中重新进行边界命名。

流程3:利用ICEM CFD中转

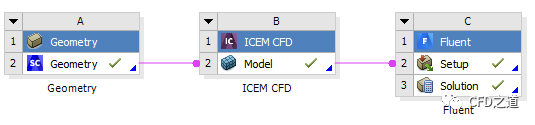

采用如下图所示的数据流程,该流程中,可以在SCDM中进行边界命名,无需进入ICEM CFD,只需要在B2单元格上直接更新即可。

点击阅读原文按钮可查看本文配套视频。
