DM中生成螺旋体几何

前两天有人问如何在DM中生成类似弹簧那种螺旋几何。今天在这里以简单教程的形式写出来。其实在DM中生成螺旋几何很简单，利用Sweep很容易做。

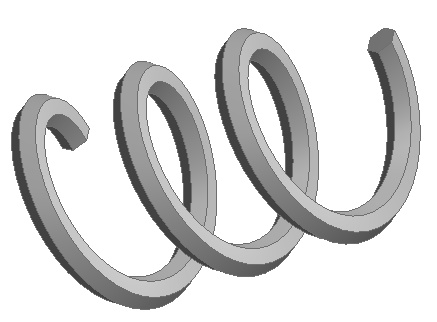

要创建的几何体如下图所示。

详细建模过程且看下文。

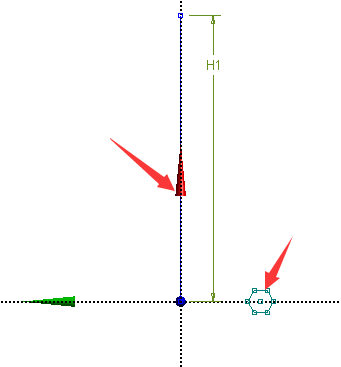

上述几何采用扫掠方式形成几何，因此需要准备两个草图，一个为扫掠界面草图，另一个为扫掠路径草图。如下图所示。

如下图模型树所示，在同一个平面内有两个草图。

与常规的扫掠不一样，这里需要将两个草图放在同一个平面下。或者放在两个相互平行的平面下也是可以的。

选择扫掠特征建模。参数设置如下图所示。

参数说明：

• Profile：选择截面草图

• Path：路径草图

• Twist Specification：设置螺旋方式，Turns表示设置圈数，这里设置3圈

点击Generate按钮即可生成几何。

很简单的有木有。其实DM可以创建非常复杂的几何，只不过很多时候我们都采用外部导入的方式罢了。
