内容纲要
本文描述在ANSA中提取内流流体计算域几何的基本方法。ANSA是基于面操作的前处理器,提取内流计算域非常简单。这里提供两种最基础的方法。
方法1:取几何面
将构成内部计算区域的面放到一个PID中,然后删除多余的几何面。

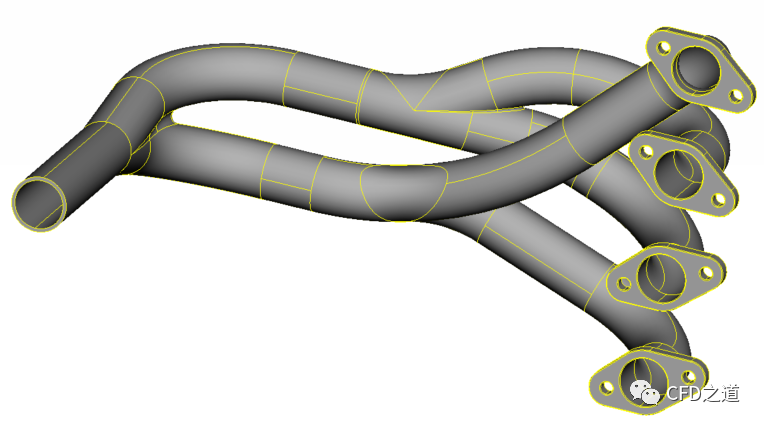

下图所示的几何模型。
![](https://www.topcfd.cn/wp-content/uploads/2022/10/aa83b22f5f1b27d.png)
-

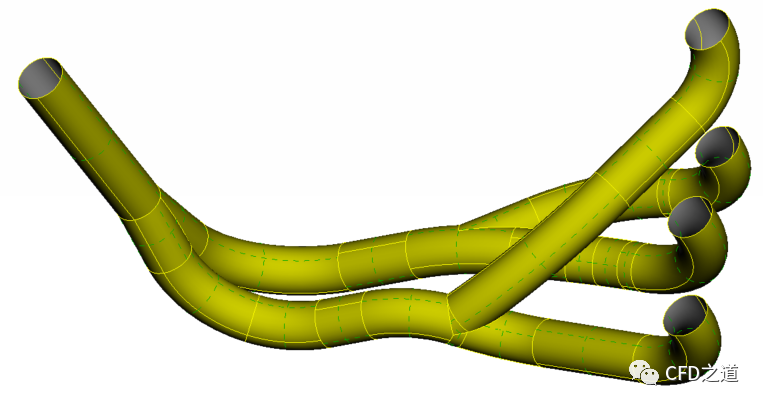

利用命令Face → Set PID将构成内部流体域的几何面放到同一个PID中。
![](https://www.topcfd.cn/wp-content/uploads/2022/10/0fb19c84a0e1188.png)
-

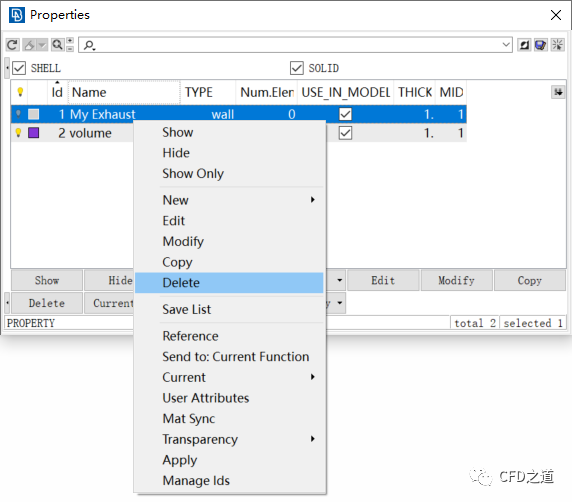

打开属性管理器,删除多余的几何面
![](https://www.topcfd.cn/wp-content/uploads/2022/10/2b27f00c3aa28b0.png)
-

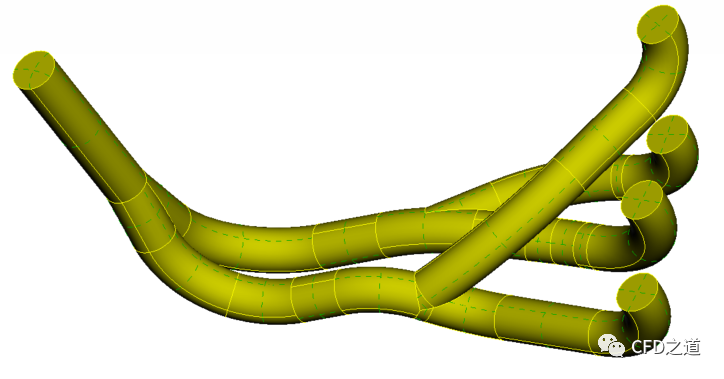

利用命令Surfaces → Coons补充进出口几何面
![](https://www.topcfd.cn/wp-content/uploads/2022/10/1d4ad7a46064e62.png)
-

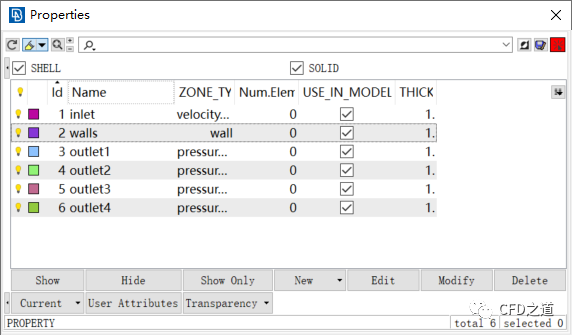

利用Face → Set PID命名边界面
![](https://www.topcfd.cn/wp-content/uploads/2022/10/031f121c1614a25.png)
-

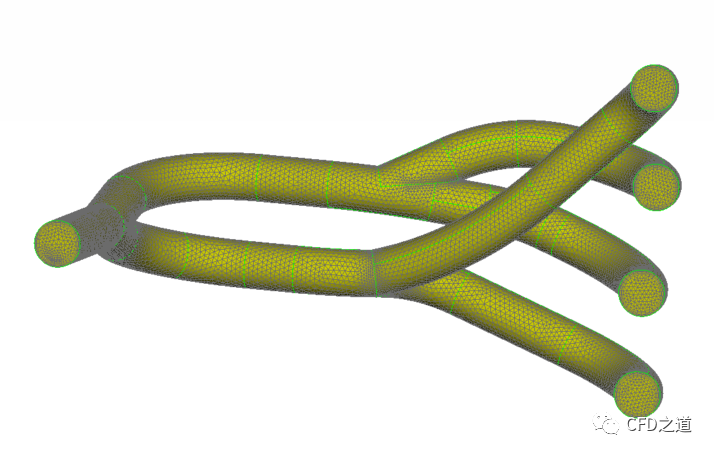

生成网格
![](https://www.topcfd.cn/wp-content/uploads/2022/10/6b8e10d8fe207ea.png)
这种方式适合于构成内流域的几何面较少的模型。
”
方法2:计算域探测
-

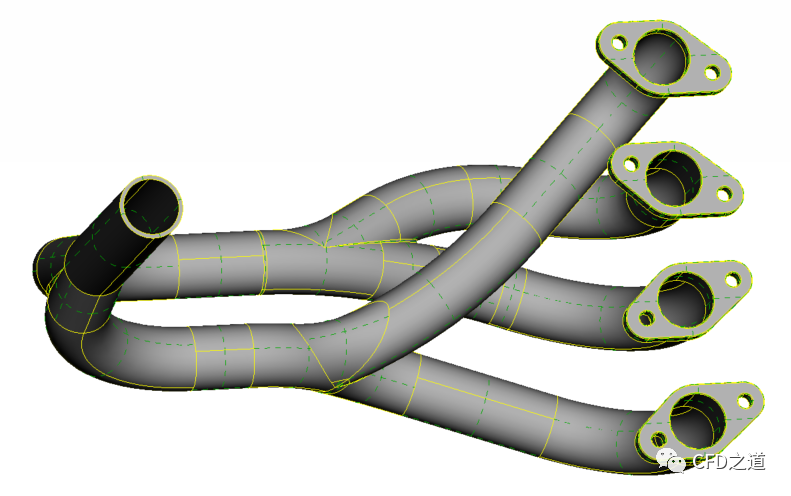

原始模型如下图所示
![](https://www.topcfd.cn/wp-content/uploads/2022/10/397220f8ce3e642.png)
-

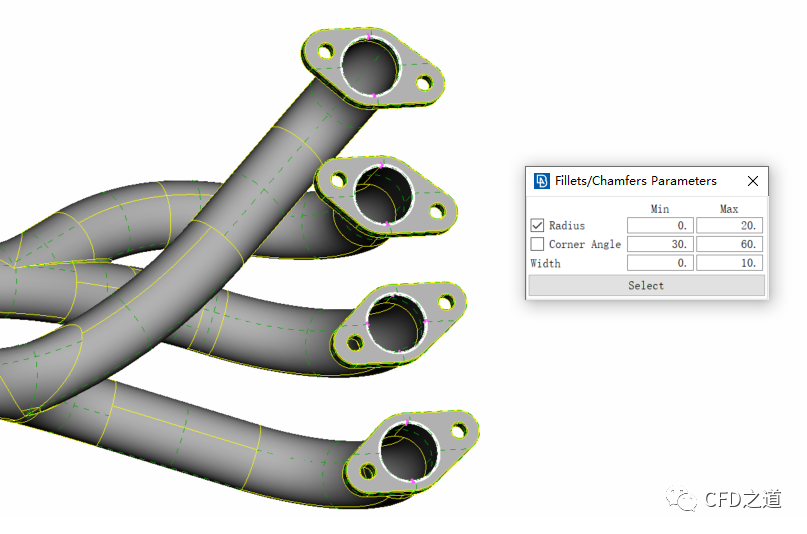

利用命令Faces → Dach清理出口位置的圆角
![](https://www.topcfd.cn/wp-content/uploads/2022/10/846de9c997feda0.png)
-
利用命令Surface → Coons封闭进出口面
![](https://www.topcfd.cn/wp-content/uploads/2022/10/c3f81dcb861959a.png)
-
利用命令Perimeters → Length指定全局尺寸2 mm -

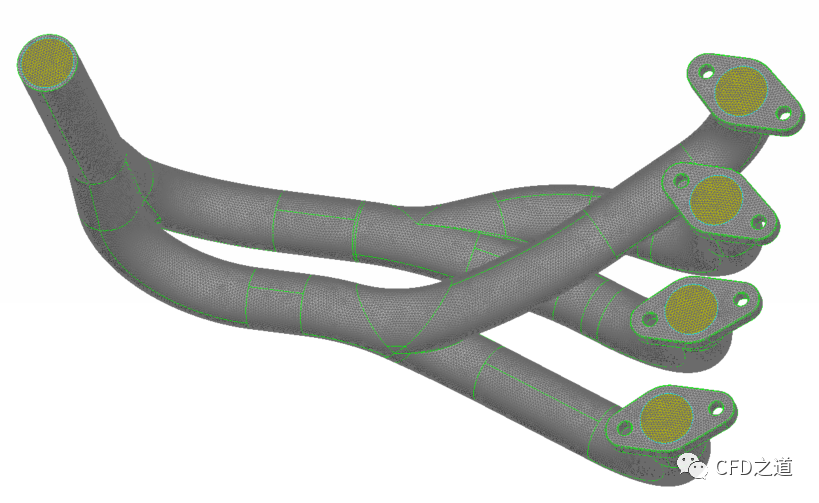

利用命令Mesh Generation → Free → Visual生成网格
![](https://www.topcfd.cn/wp-content/uploads/2022/10/41463583bb1cdfe.png)
-

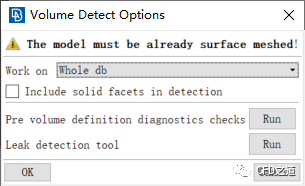

利用命令Volumes → Define → Auto Detect自动探测封闭区域
![](https://www.topcfd.cn/wp-content/uploads/2022/10/d921b7353fc2a8b.png)

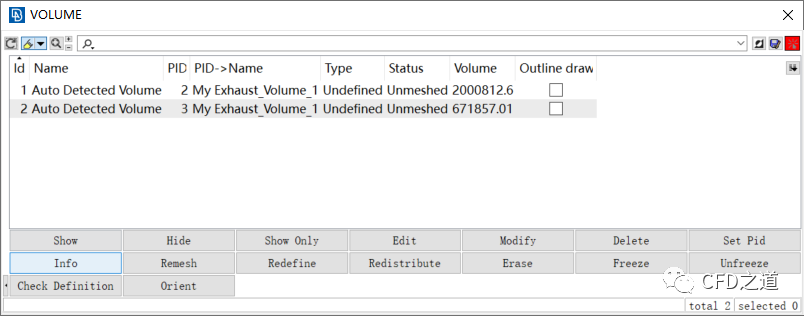

探测到了两个区域,如下图所示。
![](https://www.topcfd.cn/wp-content/uploads/2022/10/8763c9135ecb45c.png)
其中一个区域为原始几何,另一个区域为内部流体区域。
-

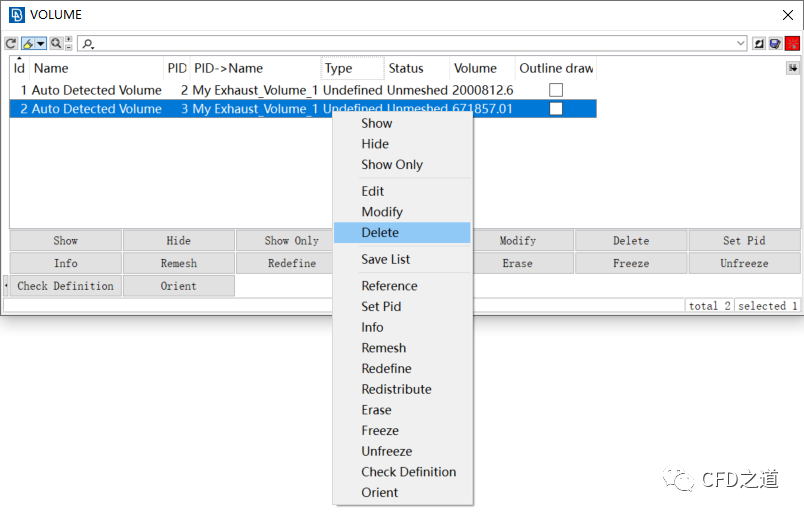

删除探测到的原始几何区域
![](https://www.topcfd.cn/wp-content/uploads/2022/10/05facc17b6a78b9.png)
-

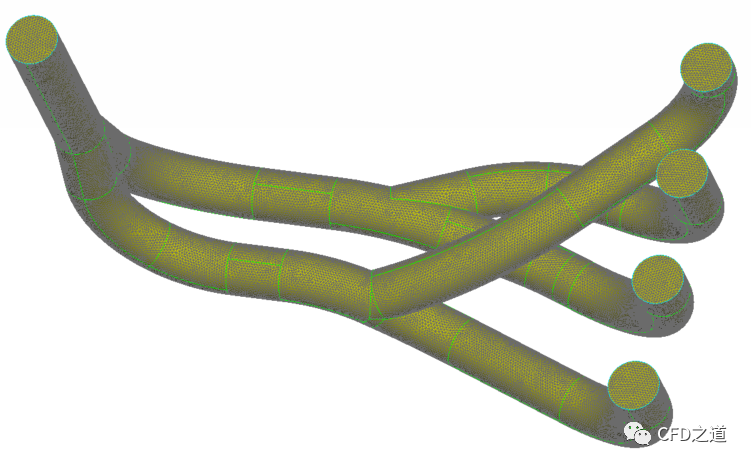

剩下的面网格如下图所示
![](https://www.topcfd.cn/wp-content/uploads/2022/10/522b2619f254b30.png)
-

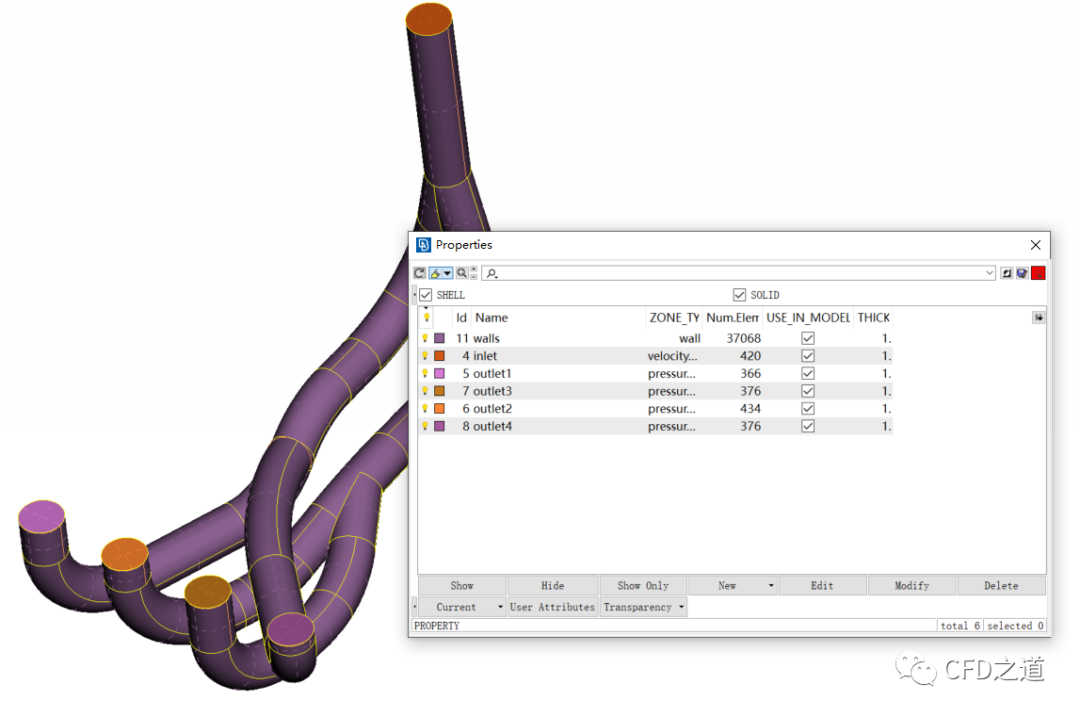

此时可以进入TOPO面板简化几何模型,指定边界名称
![](https://www.topcfd.cn/wp-content/uploads/2022/10/9c861257a4613b8.png)
-

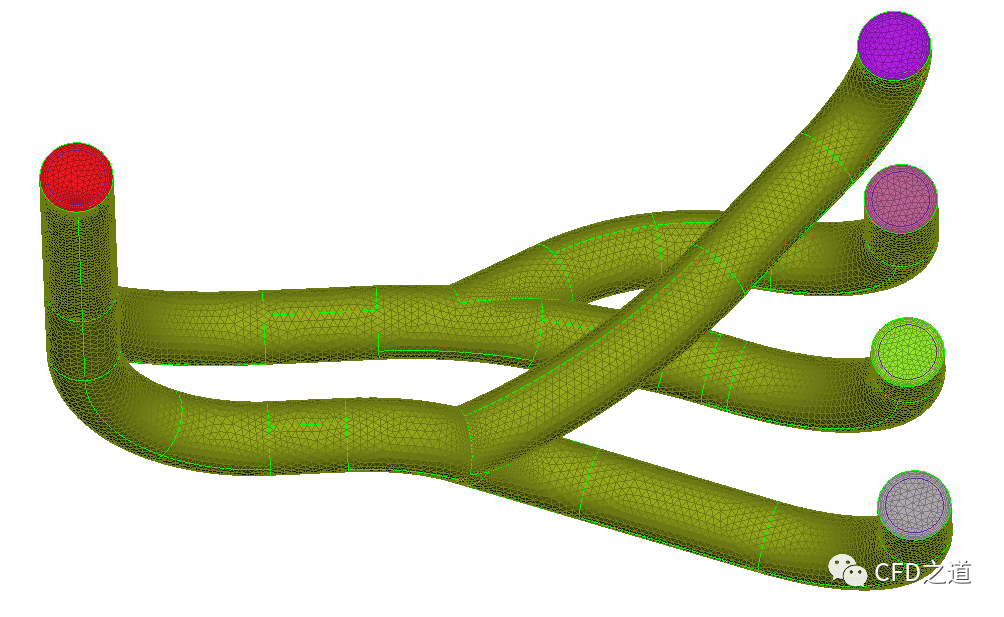

进入MESH面板重新生成网格
![](https://www.topcfd.cn/wp-content/uploads/2022/10/ddc4a8fdc49512a.png)
-

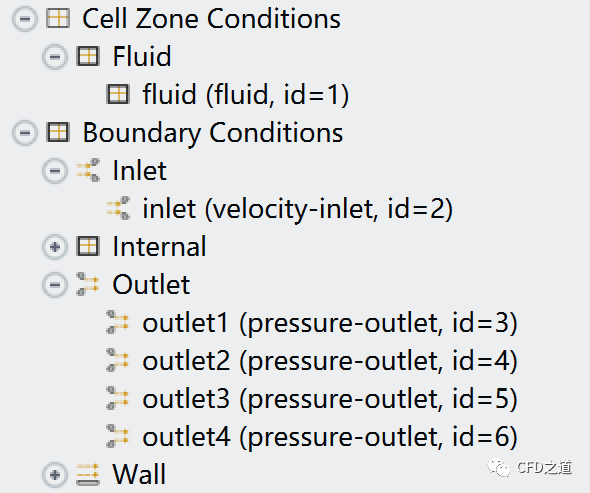

Fluent中的计算区域域边界信息
![](https://www.topcfd.cn/wp-content/uploads/2022/10/809183fa4ea8ab5.png)
相关文件:
![](https://www.topcfd.cn/wp-content/uploads/2022/10/06501641aabc4f4.png)
