Fluent验证案例3：圆管湍流压降计算

本案例验证布拉修斯方程。

案例描述

本案例计算空气流经光滑的水平管道，管道长度2m，半径0.002 m，空气密度1.225 kg/m3，粘度1.7894e-5 kg/m-s，管道入口速度50 m/s，出口压力 0 Pa。计算管道的压降。

案例验证

流经管道的雷诺数：

为湍流流动，采用布拉修斯方程计算摩擦系数（F. M. White. Fluid Mechanics(7nd ed). P366页）：

则压力降：

建立模型

采用轴对称模型。入口采用速度边界，50m/s；出口为压力出口，静压 0Pa；采用稳态求解。

湍流模型采用SST k-omega模型，为保证Y+=1，采用Y+计算器可得第一层网格高度约为5e-6m，径向采用32层网格节点，轴向网格尺寸0.0005m。

详细建模过程可查看视频操作。

计算结果

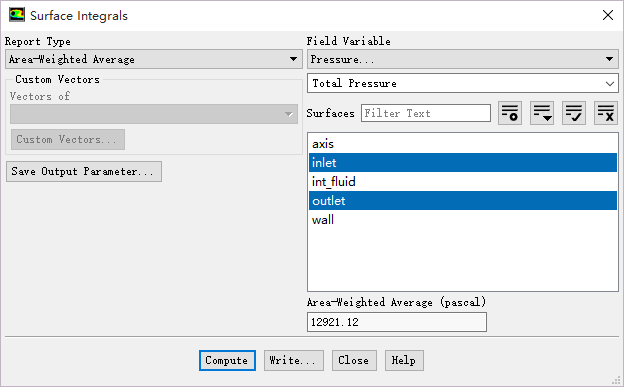

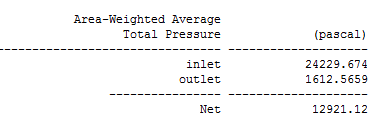

程序输出进出口总压分别为24229.674Pa及1612.5659Pa，则系统总压降为

22617.1Pa，相对误差为1.1%。加密网格有助于提高计算精度。

操作视频

软件操作视频如下。

（注：视频19分钟，上传后审核用了一个半小时，差一点我就放弃了。建议在WIFI环境下观看，土豪随意：-））

（案例结束）
