CFX瞬态计算

• 右键选择B4单元格，选择菜单项Duplicate复制新的模块

• 双击C4单元格进入CFX设置

8.1 Analysis Type设置

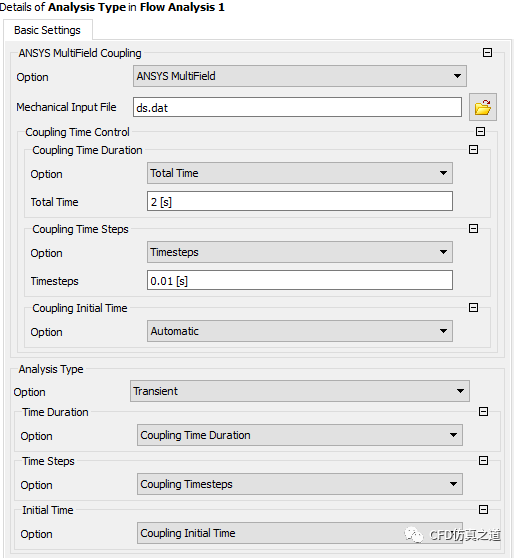

• 双击模型树节点Analysis Type，按下图所示进行参数设置

• 点击OK按钮关闭面板

8.2 创建表达式

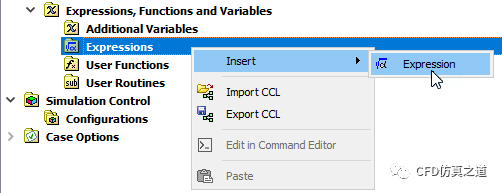

• 右键选择模型树节点Expressions，选择菜单项Insert → Expression，创建表达式Pulse

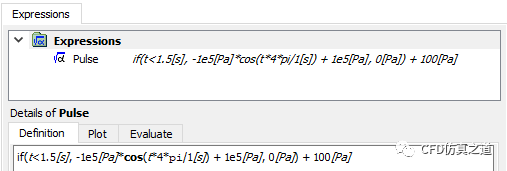

• 定义表达式为：if(t<1.5[s], -1e5[Pa]cos(t4*pi/1[s]) +1e5[Pa], 0[Pa]) + 100[Pa]

• 点击Apply按钮确认创建

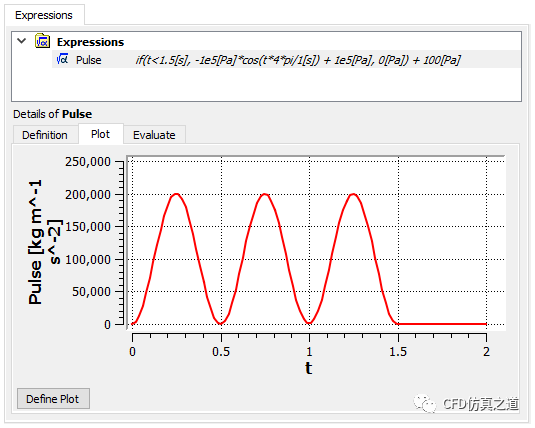

查看0~2 s时间内表达式随时间分布曲线，如下图所示。

8.3 修改入口边界

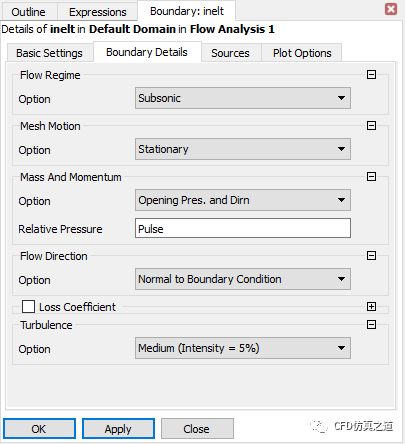

• 双击模型树节点inlet

• 修改Boundary Details下的Relative Pressure参数为Pulse

• 点击OK按钮关闭设置面板

8.4 修改Solver Control

• 双击模型树节点Solver Control

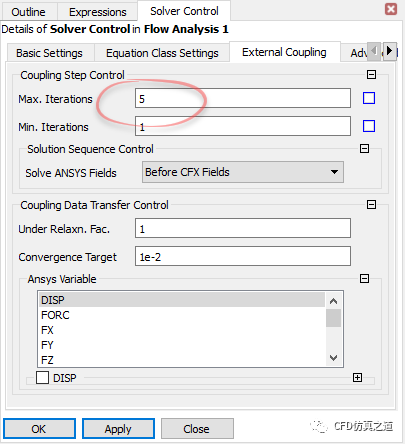

• 修改External Coupling标签页下Max. Iterations参数为5

• 点击OK按钮关闭设置面板

8.5 Output Control

• 双击模型树节点Output Control

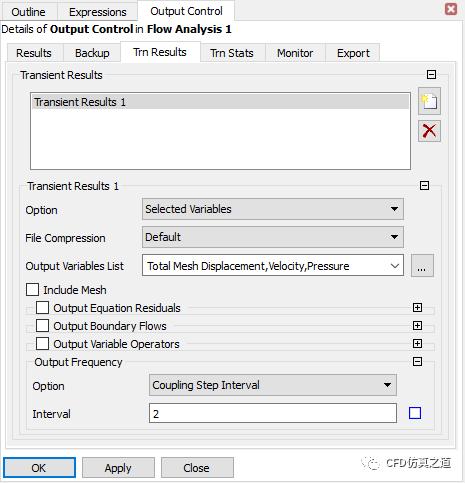

• 面板中切换至Trn Results标签页，按下图所示参数进行设置

• 点击OK按钮关闭对话框

• 关闭CFX返回至Workbench工程窗口

8.6 计算设置

• 双击C5单元格打开Define Run设置对话框

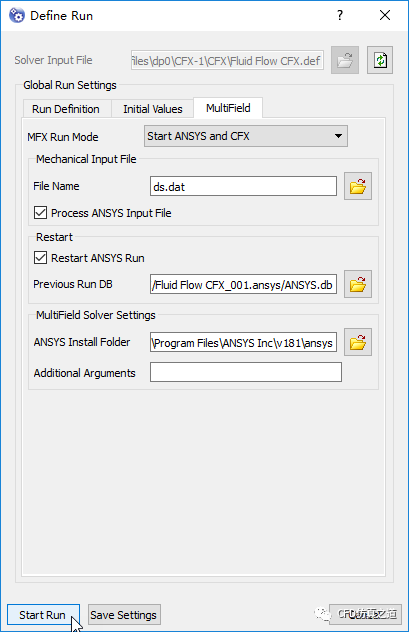

• 按下图所示进行MultiField标签页下参数设置

• 点击Start Run按钮进行计算

计算几步后会弹出错误信息，原因在于未开启时间积分。

• 关闭CFX Solver Manager模块，返回至Workbench工程窗口

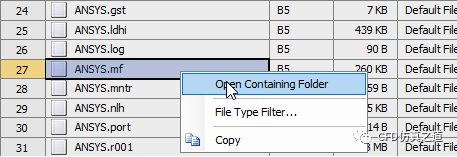

• 选择菜单View > Files打开文件列表，找到文件ANSYS.mf，并点击右键，选择菜单项Open Containing Folder

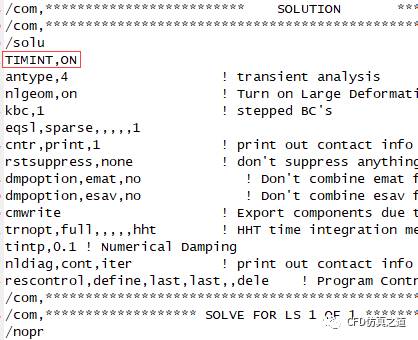

• 利用文本编辑器打开文件ANSYS.mf文件，在命令/solu后添加TIMINT,ON，保存该文件

其实没必要这么麻烦，直接进入Transient Structural中打开时间积分项即可

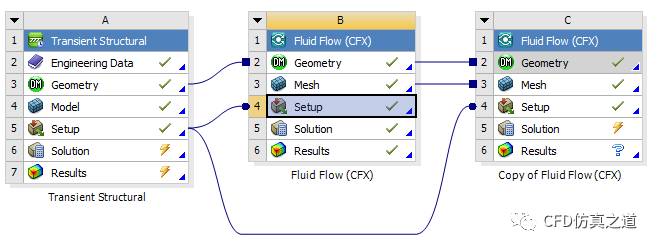

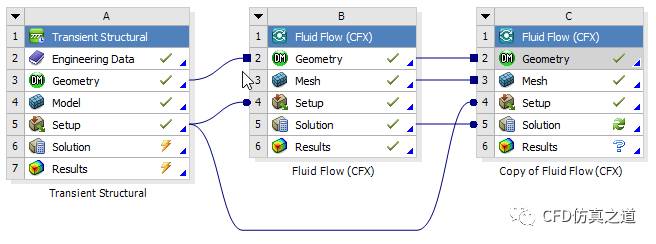

• 连接B5单元格与C5单元格，共享初始数据

也可以直接进入C4单元格中设置初始条件

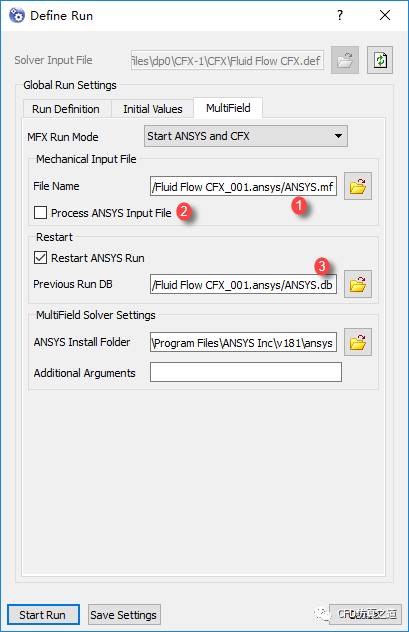

• 双击C5单元格进入Solver Manager模块中，切换至MultiField标签页，按下图所示顺序进行设置

• 点击Start Run按钮进行计算

8.7 计算结果

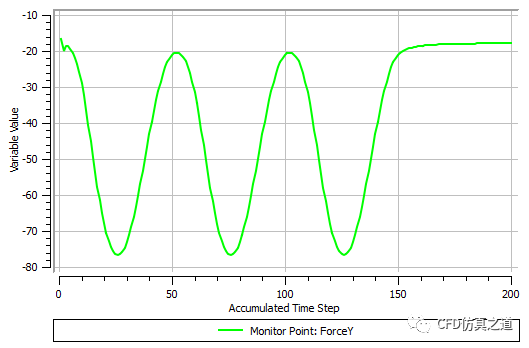

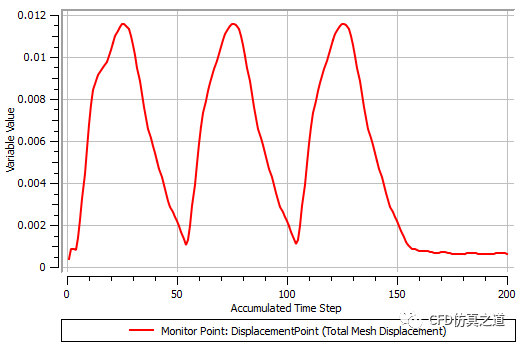

监测ForceY及DisplacementPoint的结果如下图所示。
