本案例演示利用ParticleWorks计算多流体混合流动。

1

创建工程

• 启动ParticleWorks

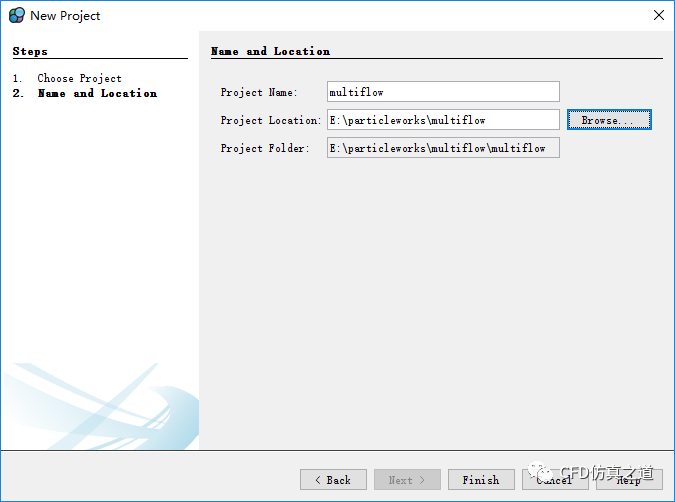

• 选择菜单File → New Project…创建新工程文件dambreak

2

导入几何

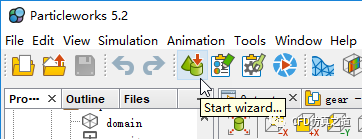

• 点击工具栏按钮Start Wizard…启动工程导航面板

• 点击wizzard面板中Model下的Open…按钮，打开文件选择对话框，选择几何文件pipe.stl

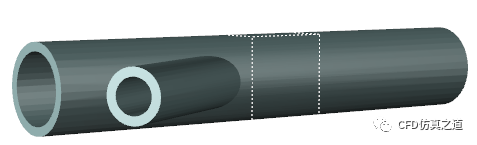

导入的几何如下图所示。

3

入口几何创建

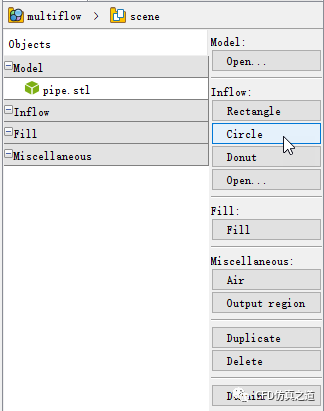

• 选择导航面板中Circle按钮，增加入口几何inflow

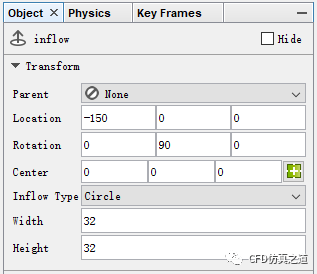

• 属性窗口中定义inflow的几何条件，设置Location为[-150 0 0]，设置Rotation为[0 90 0]，设置Width及Height均为32

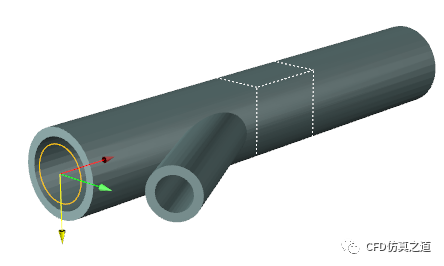

定义完毕后，可在几何窗口中查看inflow的位置，如下图所示的黄色圆。

• 相同的方式定义另一个入口面inflow-1，属性窗口中定义inflow的几何条件，设置Location为[-132.58 65 0]，设置Rotation为[0 90 -30]，设置Width及Height均为16

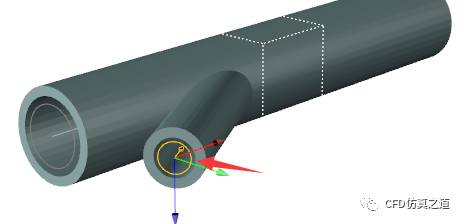

在几何窗口中查看inflow的位置，如下图所示的黄色圆。

4

创建domain

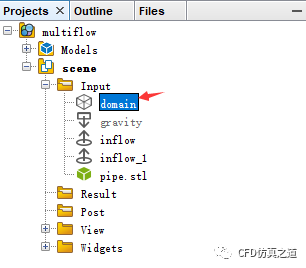

• 双击模型树节点Domain

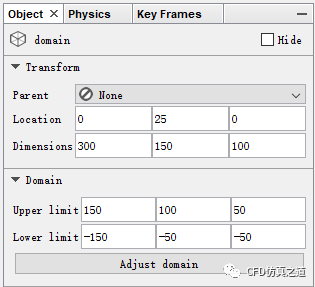

• 属性窗口中设置Domain几何参数，如下图所示

5

创建介质参数

• 点击工具栏按钮Physical properties，弹出材料定义面板

• 点击按钮Manage Physical properties…弹出材料定义对话框

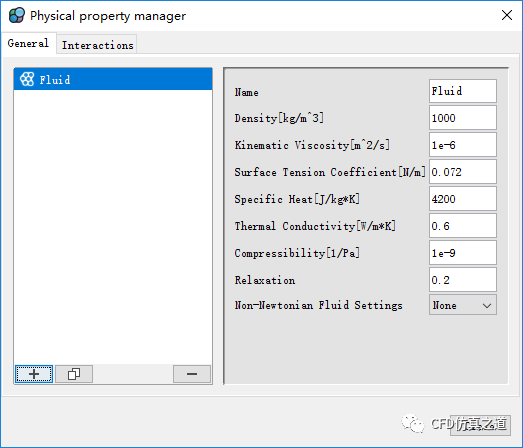

• 点击+号按钮下的Fluid子按钮，弹出Physical property manager设置对话框，使用默认参数添加材料Fluid

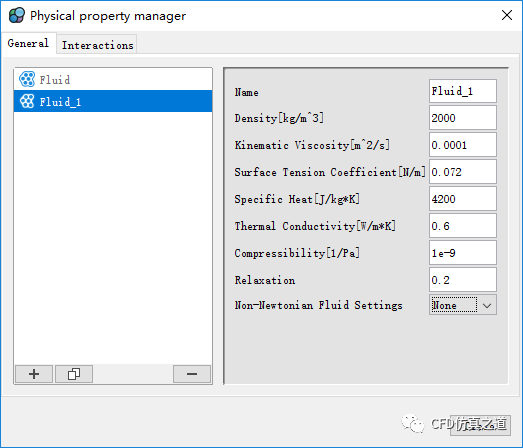

• 点击+号按钮下的Fluid子按钮，弹出Physical property manager设置对话框，添加材料Fluid-1，设置Density为2000，设置Kinematic Viscosity为1e-4

• 点击+号按钮下的Polygon子按钮，使用默认参数添加材料Polygon

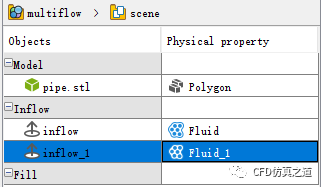

• 为pipe.stl赋予材料polygon，为inflow赋予材料Fluid，为inflow_1赋予材料Fluid_1

6

设置入口参数

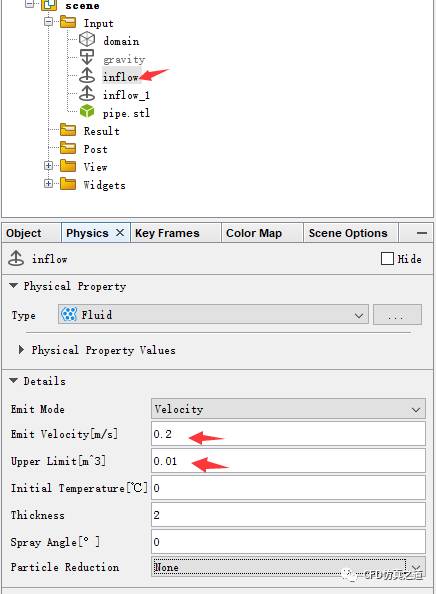

• 双击模型树节点inflow

• 属性窗口中切换到Physics标签页，设置Emit Mode为Velocity，设置Emit Velocity为0.2 m/s，设置Upper Limit为0.01 m3

• 相同方式及参数设置模型树节点inflow_1

7

设置仿真参数

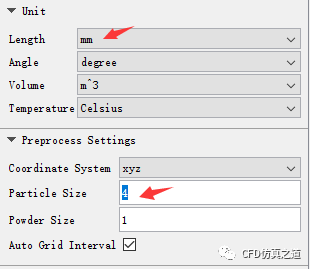

• 点击工具栏Particle settings按钮，导航面板中设置Length为mm，设置Particle Size为4

• 点击Next >按钮进入下一步

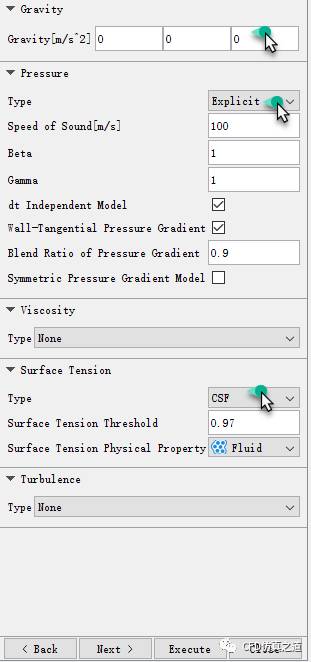

• 设置重力加速度为0，不考虑重力加速度，设置Pressure Type为Explicit，设置Surface Tension Type为CSF，设置Surface Tension Physical Property为Fluid，点击Next > 按钮进入下一步

• Thermal设置保持默认，点击Next > 按钮进入下一步

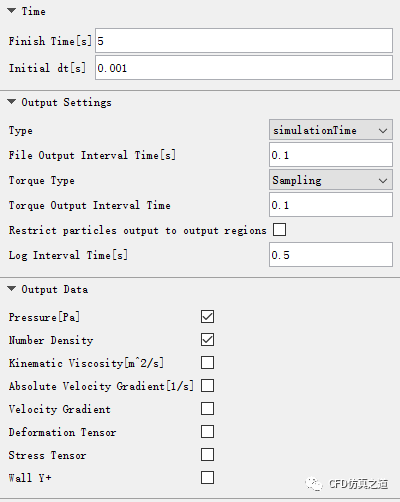

• 设置Finish Time为5 s，设置Initial dt为0.001 s

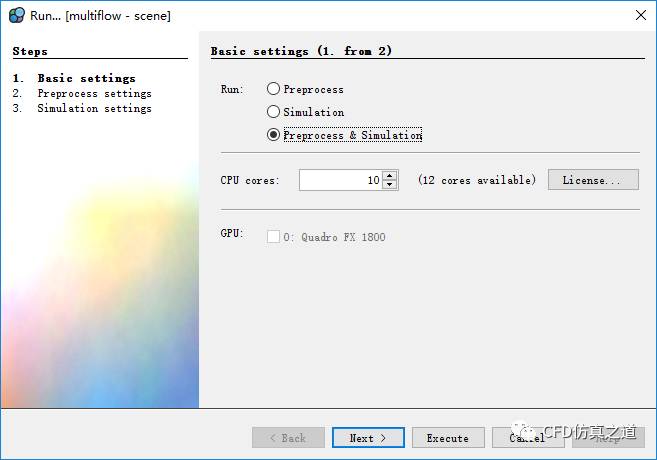

• 点击Execute按钮弹出求解对话框，弹出Run对话框，选择Preprocess & Simulation，点击按钮Execute进行计算

8

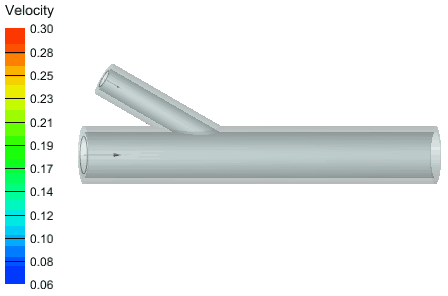

计算结果

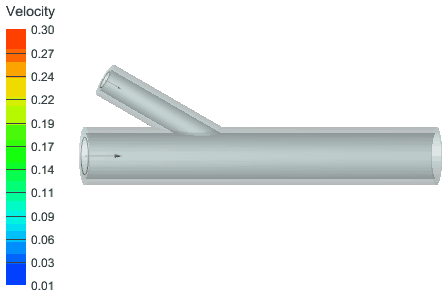

• 颗粒运动

• 液面运动
