FLUENT内置单向流固耦合模拟

内容纲要

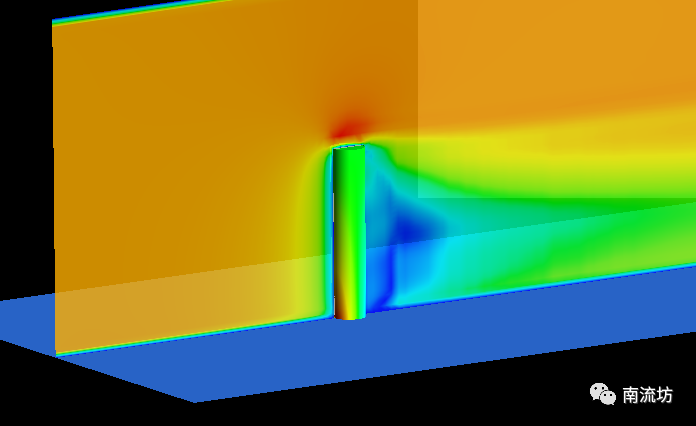

本教程演示了使用fluent内置结构模块进行圆柱扰流单向流固耦合模拟的过程。

 1     启动FLUENT并导入网格
(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令,启动Fluent 2021。

(2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮,弹出General(总体模型设定)面板。在Solver Time中选择Steady。

 3     设置湍流模型

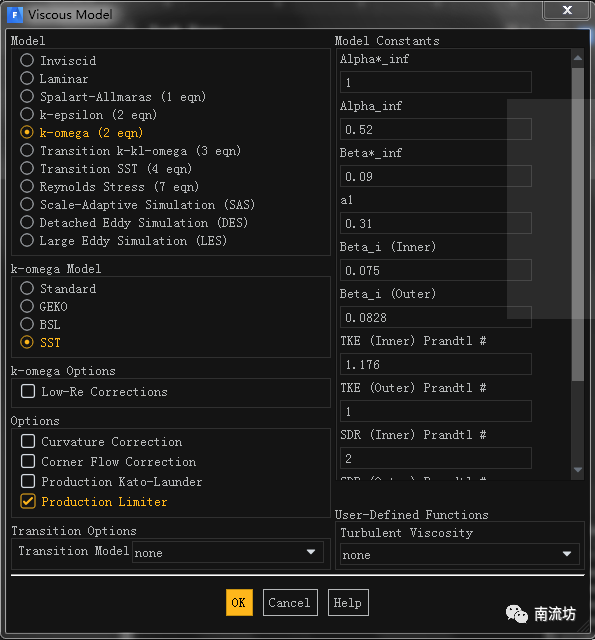

在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选SST k-omega模型

 4     设置边界条件

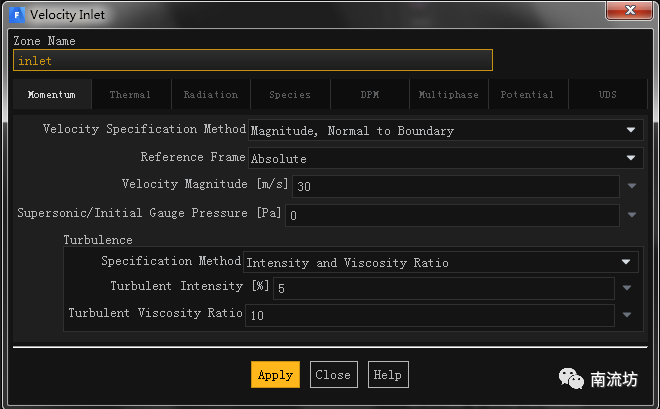

在边界条件面板中,双击inlet弹出边界条件设置对话框。VelocityMagnitude输入30,单击OK按钮确认退出。

 5     初始条件
单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hybrid Initialization,单击Initialize按钮进行初始化。

 6     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Number of Iterations中输入800,单击Calculate开始计算。

 7     激活结构模块

在模型设定面板Models中双击Structure按钮,弹出Structural Model对话框,勾选Linear Elasticity模型。

 8     设置材料

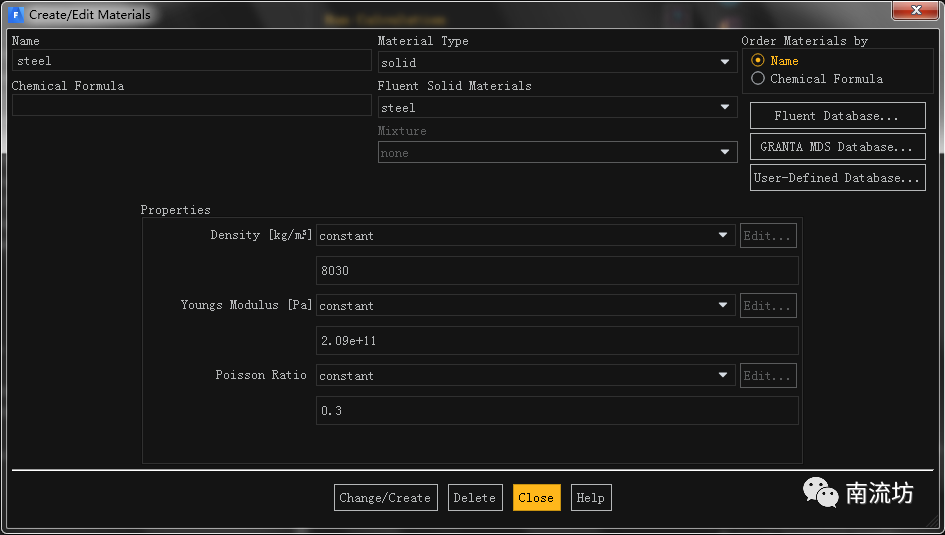

单击主菜单中Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框,选择固体材料steel,单击Copy按钮确认。

 9     设置计算域

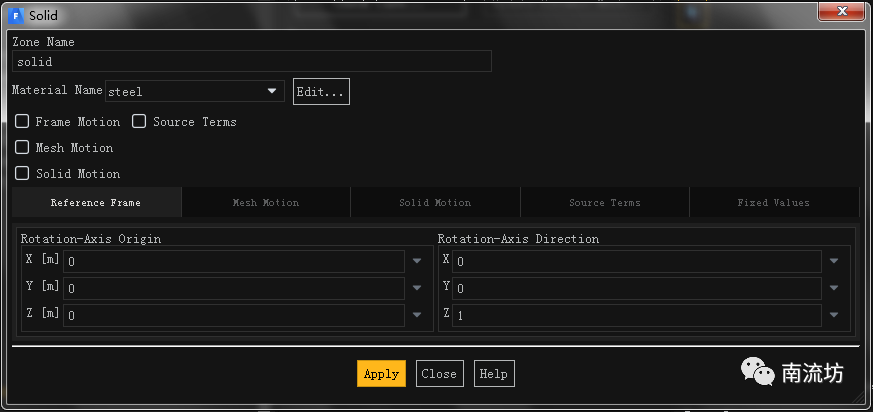

设置固体域的材料为steel。

 10     设置边界

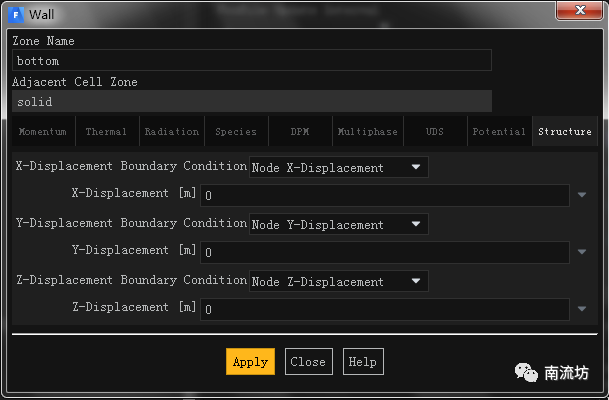

(1)在边界条件面板中,双击bottom弹出边界条件设置对话框。设置边界位移为0,单击OK按钮确认退出。

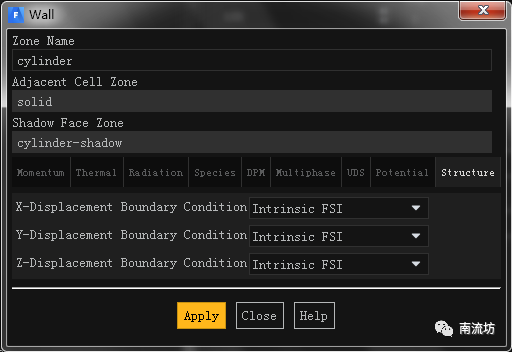

(2)双击cylinder弹出边界条件设置对话框。设置边界位移边界条件为Intrinsic FSI,单击OK按钮确认退出。

 11     设置控制方程

设置控制方程,只求解结构计算。

 12     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Number of Iterations中输入10,单击Calculate开始计算。

 13     结果后处理

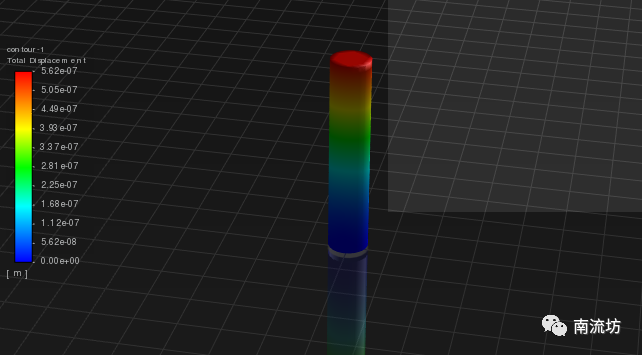

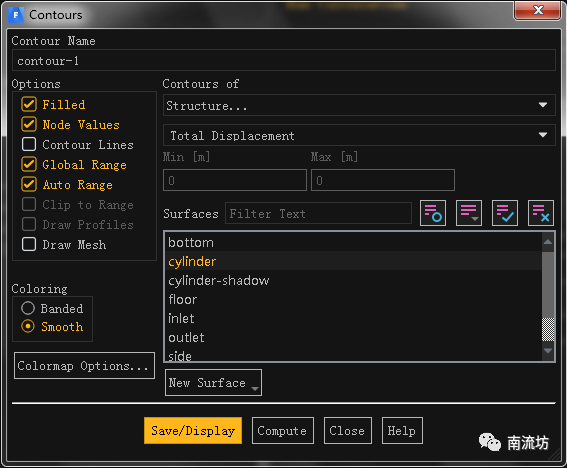

显示位移云图。

本篇文章来源于微信公众号: 南流坊
