FLUENT飞机投弹模拟

本教程演示了通过使用动网格进行飞机投弹模拟的过程。

 1     启动FLUENT并导入网格
（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令，启动Fluent 2021。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板。在Solver中Type选择为Density-Based，Time中选择Transient，勾选Gravity，Z填入9.81。

 3     设置材料

单击主菜单中Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。将air的密度设置为ideal-gas。

 4     设置操作压力

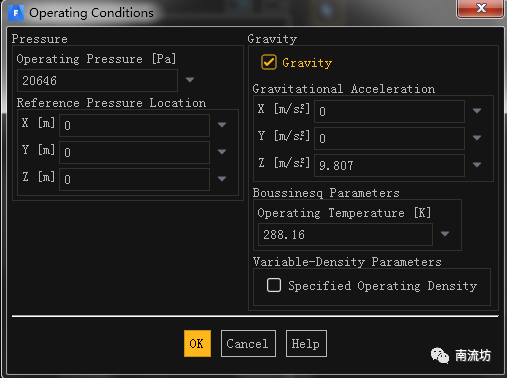

单击主菜单中Physics→Slover→Operating Conditions，弹出Operating Conditions对话框。将操作压力设置为20646。

 5     设置UDF

单击主菜单中User-Defined→Functions→Compiled按钮，导入以下UDF文件。

#include "udf.h"
DEFINE_SDOF_PROPERTIES(delta_missile, prop, dt, time, dtime){   prop[SDOF_MASS]       = 907.185;   prop[SDOF_IXX]        = 27.116;   prop[SDOF_IYY]        = 488.094;   prop[SDOF_IZZ]        = 488.094;
   /* add injector forces, moments */   {     register real dfront = fabs (DT_CG (dt)[2] - (0.179832*DT_THETA (dt)[1]));     register real dback  = fabs (DT_CG (dt)[2] + (0.329184*DT_THETA (dt)[1]));
     if (dfront <= 0.100584)       {         prop[SDOF_LOAD_F_Z] = 10676.0;         prop[SDOF_LOAD_M_Y] = -1920.0;       }
     if (dback <= 0.100584)       {         prop[SDOF_LOAD_F_Z] += 42703.0;         prop[SDOF_LOAD_M_Y] += 14057.0;       }   }
   printf ("ndelta_missile: updated 6DOF properties");}

 6     设置动网格

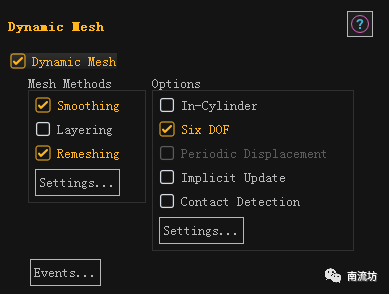

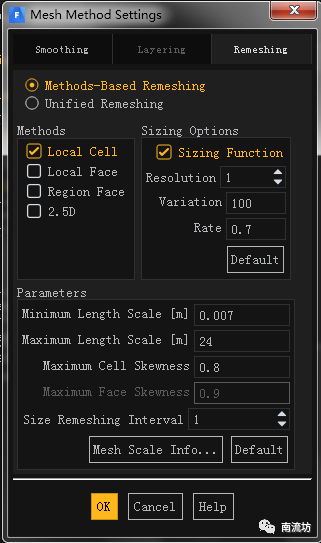

（1）双击Dynamic Mesh按钮，弹出Dynamic Mesh面板，勾选Dynamic Mesh，Mesh Methods中的Smoothing和Remeshing，单击Settings按钮弹出Mesh Method Settings对话框，设置Smoothing和Remeshing参数，激活Six DOF模型。

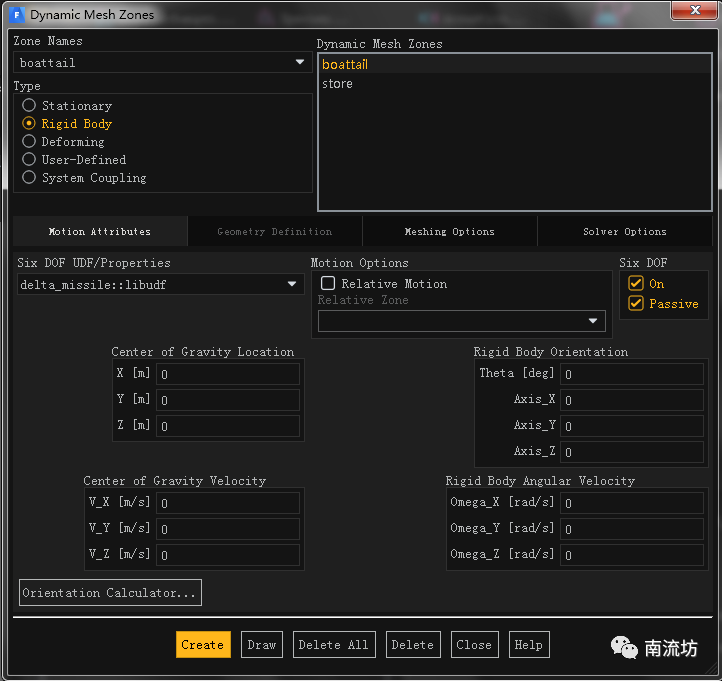

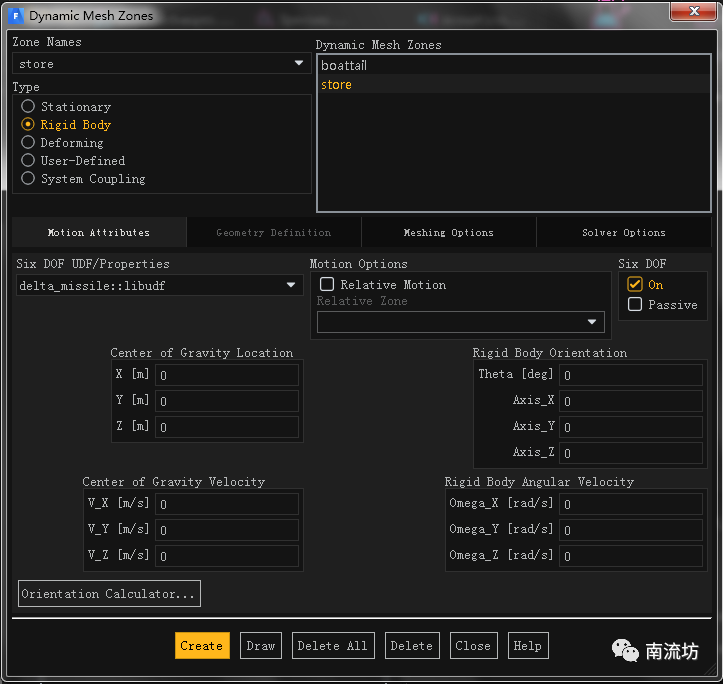

（2）在Dynamic Mesh Zones中设置store和boattail两个动网格区域。

 7     设置边界条件

（1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

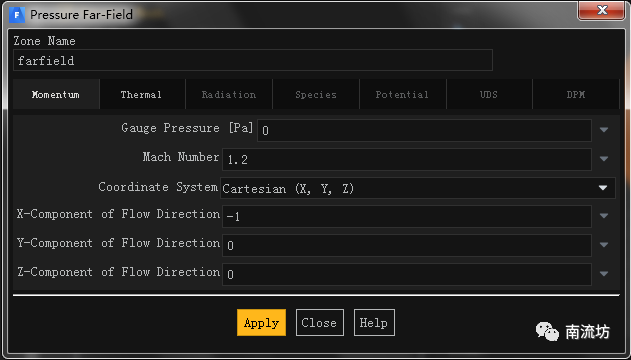

（2）在边界条件面板中，设置farfield，Mach Number设置为1.2，单击OK按钮确认退出。

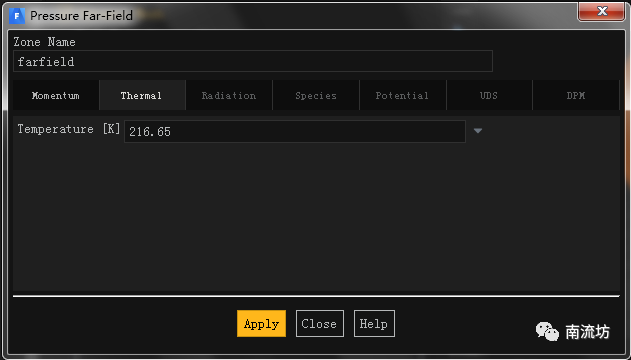

（3）设置outflow，Temperature设置为216.65，单击OK按钮确认退出。

 8     初始条件

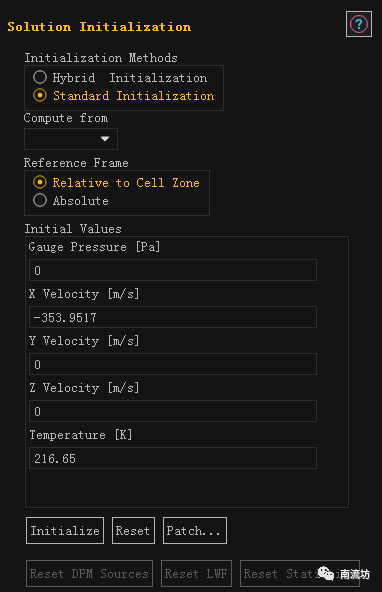

单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 9     计算求解

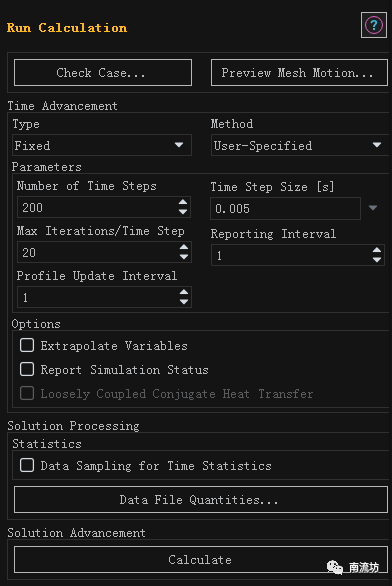

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size中输入0.005，在Number of Time Steps中输入200，单击Calculate开始计算。

 10     结果后处理

（1）进入CFD-Post界面。

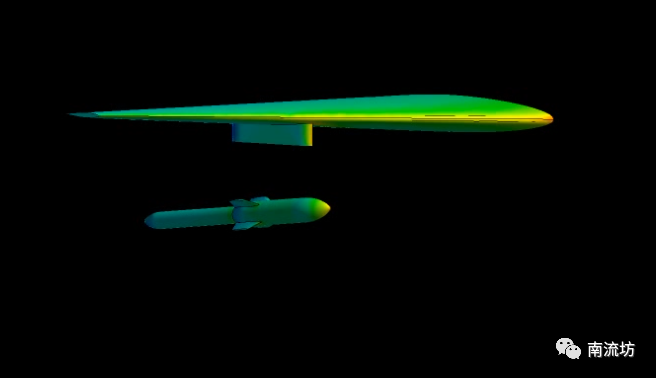

（2）显示云图。
