FLUENT玻璃幕墙内通风模拟

内容纲要

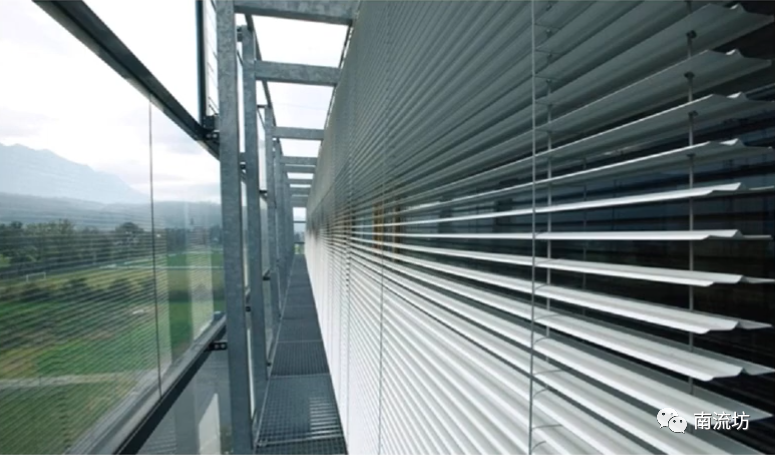

本教程演示了玻璃幕墙内的空气受太阳辐射加热过程的模拟。

 1     启动FLUENT并导入网格

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid DynamicsFluent 2021命令,启动Fluent 2021。

(2)单击主菜单中File→ReadMesh命令,导入.msh网格文件。

 2     定义模型

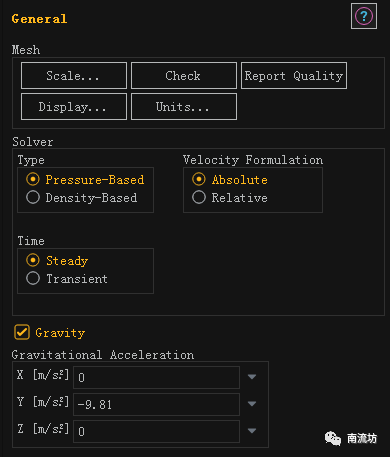

单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Steady。勾选Gravity,在Y中填入-9.81m/s2。

 3     设置材料

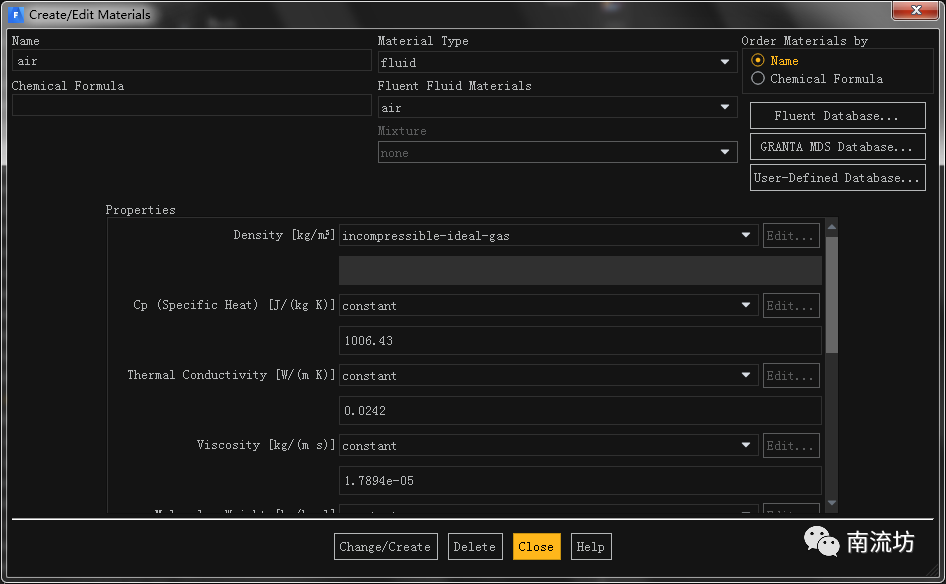

(1)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。设置air的Density为incompressible-ideal-gas。

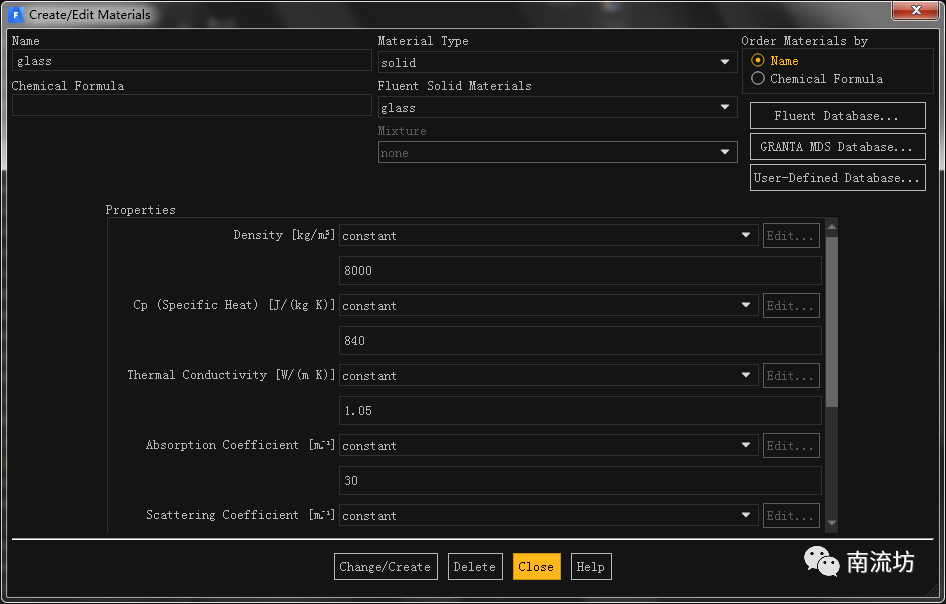

(2)创建新固体物质glass,Density输入8000,Cp输入840,Thermal Conductivity输入1.05,Absorption Coefficient输入30。

 4     设置热辐射模型

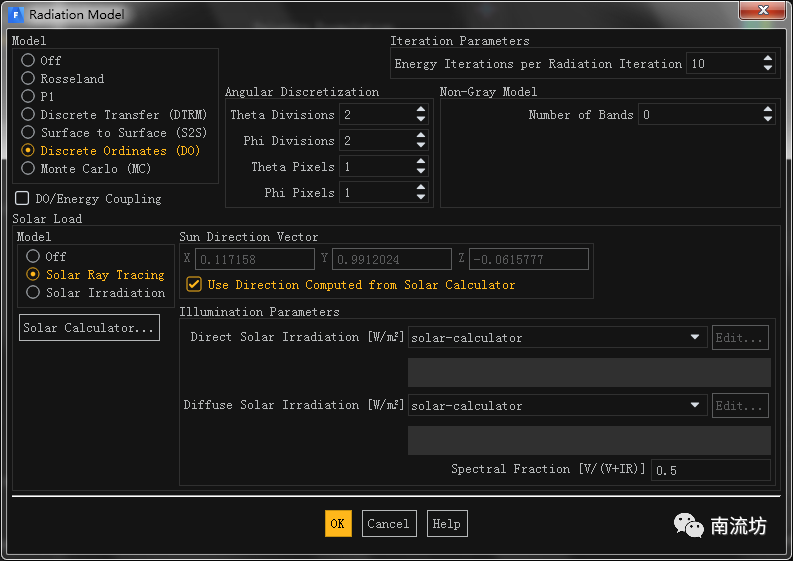

(1)在模型设定面板Models中双击Radiation按钮,弹出

Radiation Models对话框,勾选DO,Solar Load Model选择Solar Ray Tracing。

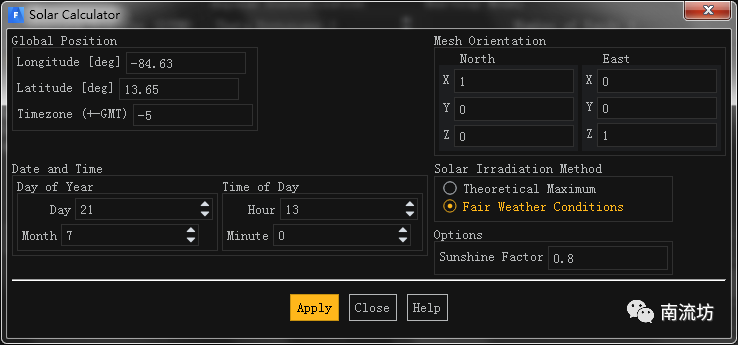

(2)单击Solar Calculation按钮,弹出Solar Calculation对话框,输入所在地时区、经纬度、时间和模型所处的方位信息。

 5     设置湍流模型

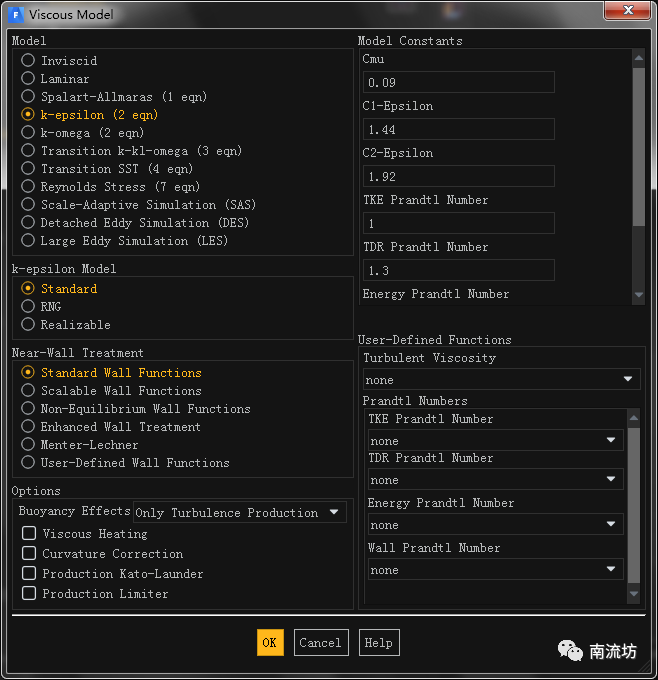

在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选k-epsilon模型

 6     设置边界条件

(1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

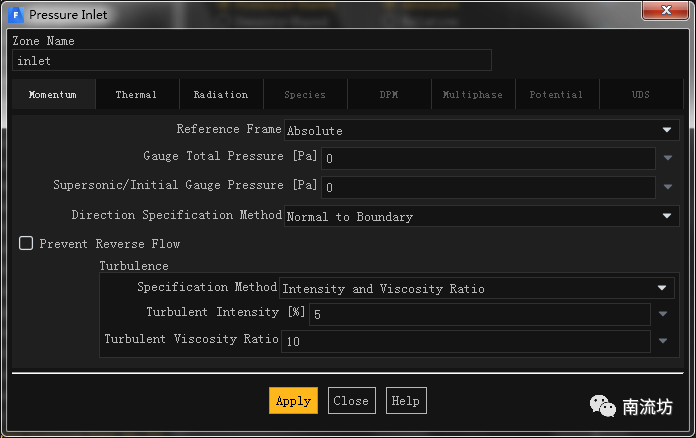

(2)在边界条件面板中,设置inlet的边界类型为Pressure-inlet,参数为默认值。

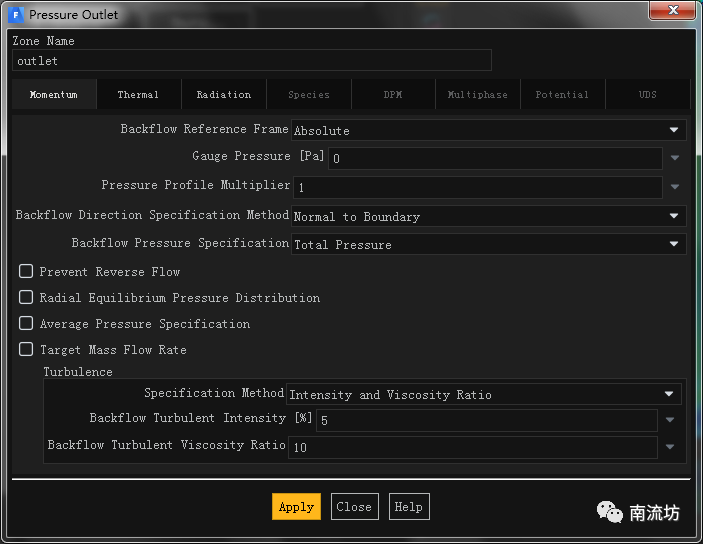

(3)设置oulet的边界类型为Pressure-outlet,参数为默认值。

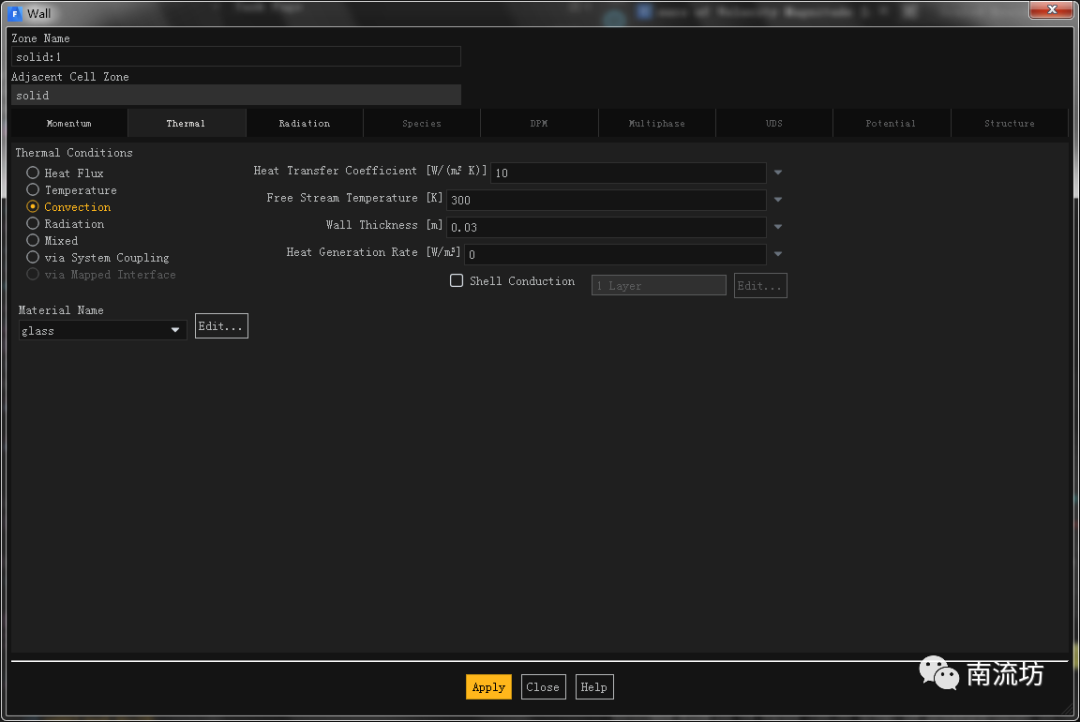

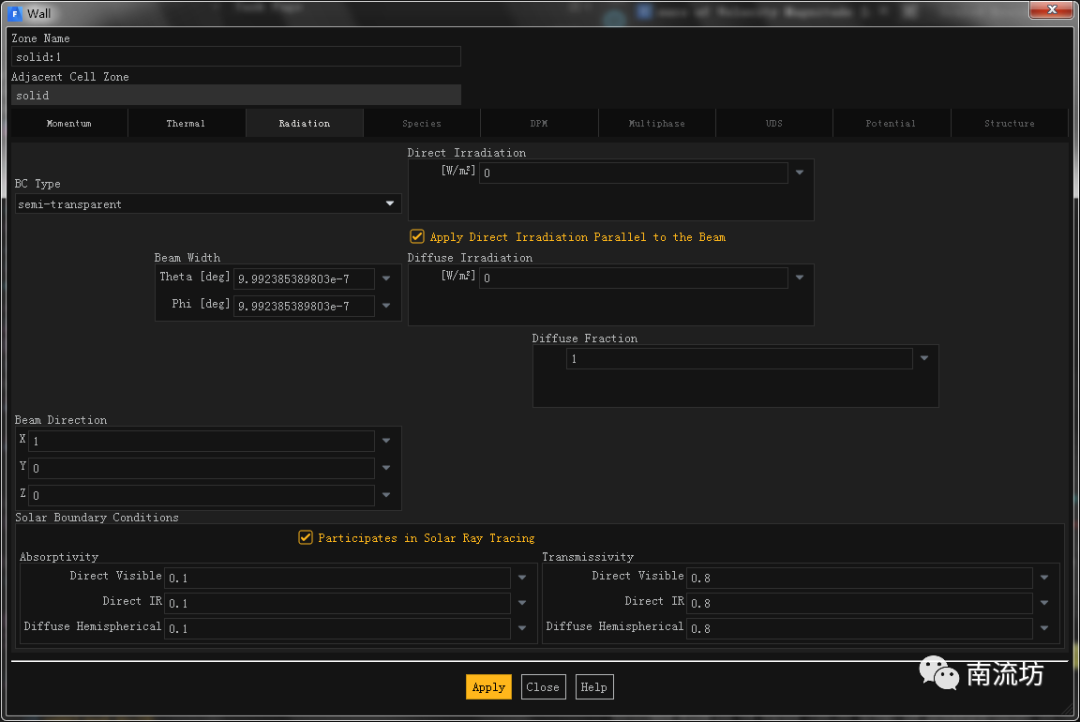

(4)设置solid的材料为glass,辐射边界条件为semi-transparent。

 7     初始条件

单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Standard Initialization,单击Initialize按钮进行初始化。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Number of Iterations中输入5000,单击Calculate开始计算。

 9     结果后处理

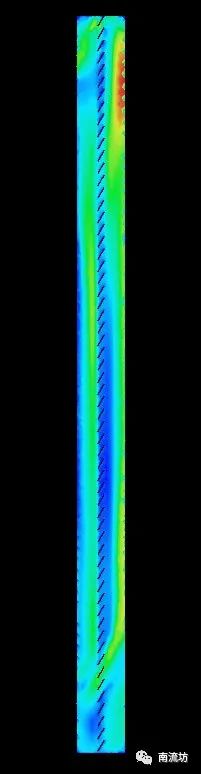

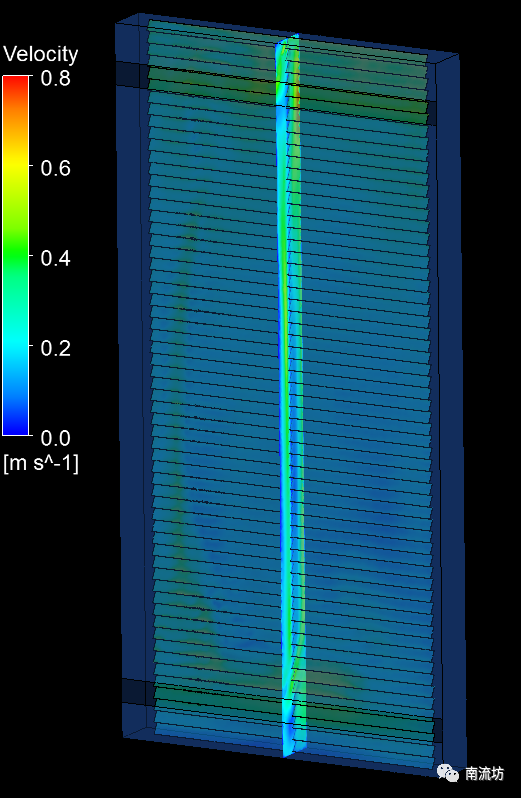

进入CFD-Post界面,显示速度场云图。

本篇文章来源于微信公众号: 南流坊
