FLUENT水裙模拟

内容纲要

本教程演示了如何使用多相流模型模拟喷水现象。

 1     启动FLUENT并导入网格
(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令,启动Fluent 2021。

(2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮,弹出General(总体模型设定)面板。在SolverTime中选择Transient,勾选Gravity,Z填入-9.81。

 3     设置材料

(1)双击A4栏Setup项,打开Fluent Launcher对话框,单击OK按钮进入FLUENT界面。

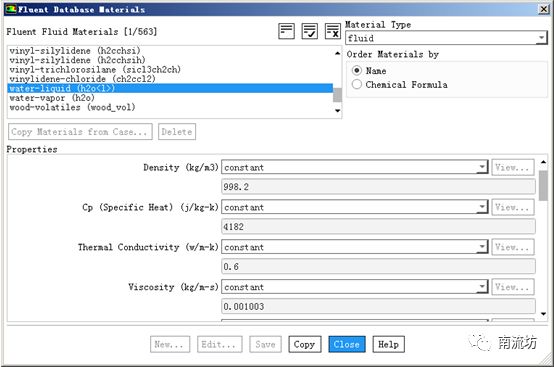

(2)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框,选择water liquid,单击Copy按钮确认。

 4     设置多相流模型

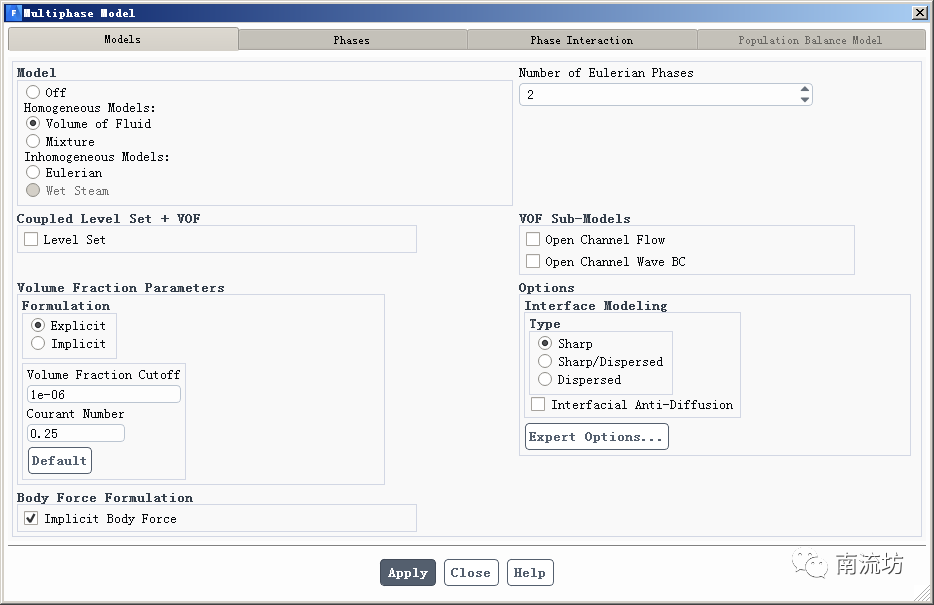

(1)在模型设定面板Models中双击Multiphase按钮,弹出Multiphase Model(多相流模型)对话框,选择VOF,勾选Implicit Body Force,单击OK按钮确认并关闭对话框。

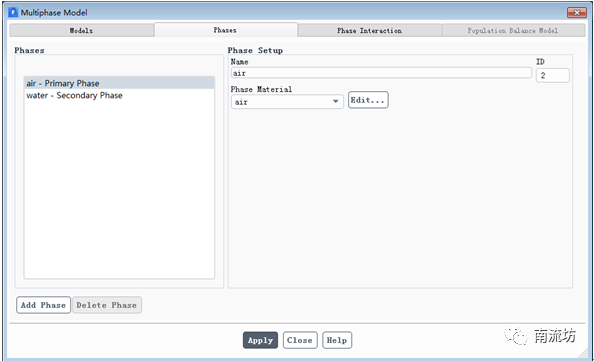

(3)在模型设定面板Models中双击Multiphase下的Phases按钮,弹出Phase(多相流设置)对话框,在Phase-1对话框中,Phase Material选择air,在Phase-2对话框中,Phase Material选择water-liquid,单击OK按钮确认并关闭对话框。

 5     设置边界条件

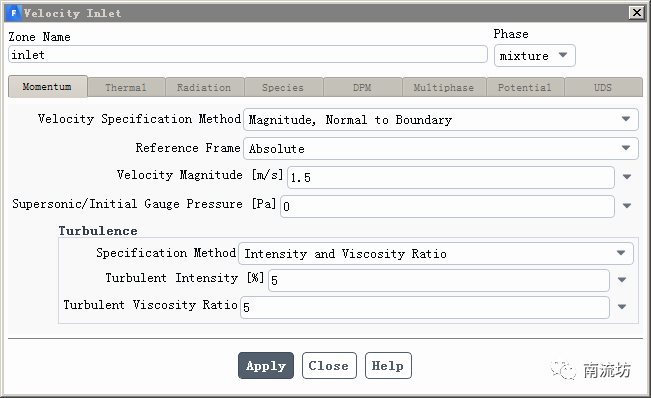

(1)在边界条件面板中,双击inlet弹出边界条件设置对话框。VelocityMagnitude输入1.5,单击OK按钮确认退出。

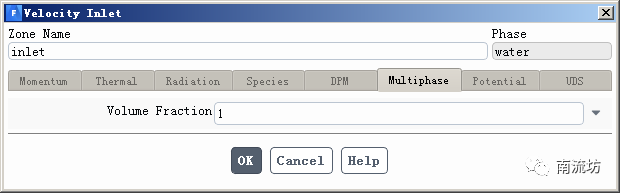

在边界条件面板中phase选择water,双击inlet弹出边界条件设置对话框。Volume Fraction输入1,单击OK按钮确认退出。

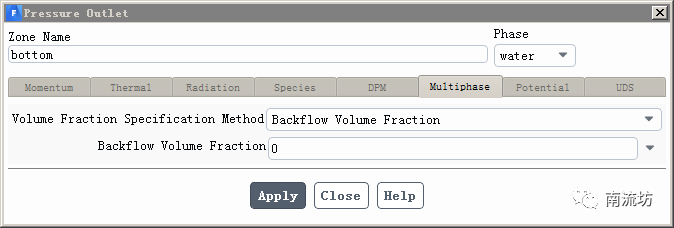

(2)在边界条件面板中,phase选择water,双击设置bottom的边界条件设置对话框。设置Backflow VolumeFraction输入0,单击OK按钮确认退出。

 6     初始条件
(1)单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Standard Initialization,在InitialValues中water Volume Fraction输入0,单击Initialize按钮进行初始化。

 7     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Time Step Size中输入0.0005,在Number of Time Steps中输入2000,单击Calculate开始计算。

 8     结果后处理

(1)进入CFD-Post界面。

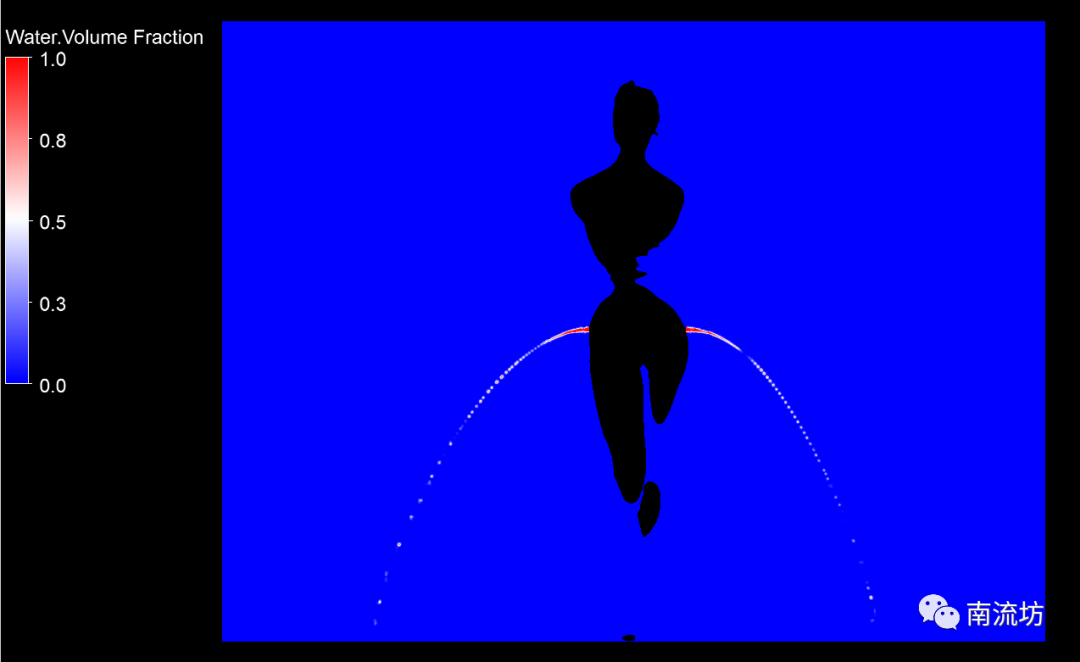

(2)显示云图。

本篇文章来源于微信公众号: 南流坊
