FLUENT90度弯管内流场模拟

内容纲要

管道是流体输送系统中最基本的单元。尽管管道本身很简单,但管道内部的流动可能很复杂,尤其是当管道弯曲时。弯道半径和角度对弯道附近的流动结构有重要影响。在这个模拟中,我们将模拟通过90度弯管的湍流。该模型由具有90度弯头的管道组成,半径等于管道直径。此模拟中使用的流体是室温和大气压下的空气。

 1     启动FLUENT并导入网格
(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2021 R1→Fluid Dynamics→Fluent 2021 R1命令,启动Fluent 2021 R1

(2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Steady,进行稳态计算。

 3     设置边界条件

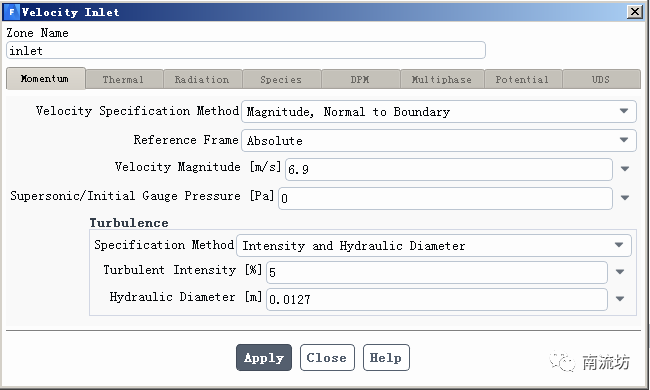

(1)在边界条件面板中,双击inlet弹出边界条件设置对话框。Velocity Magnitude输入6.9。

 4     初始条件
单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hybrid Initialization,单击Initialize按钮进行初始化。

 5     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Number of Iterations中输入500,单击Calculate开始计算。

 6     结果后处理
(1)进入CFD-Post界面。

(2)显示云图。
