FLUENT水塔模拟

内容纲要


水塔的两个主要功能是储存和加压水以供分配。干净的、经过处理的水被储存在大型水箱中,这些水箱通常为整个城市或城镇供水。水箱将在一天的高峰时段供水;当需求较少时,水将被由泵注入水箱。大多数水箱位于离地面约50米的位置,以便使用更小或更少的水泵将水输送到不同的位置。用于将水输送到不同位置的水泵利用塔架的重力提供高压水。由于高压水进入泵,泵输送水的工作量减少。

在这个例子中,将模拟在水塔不同高度位置的压力分布。

 1     启动FLUENT并导入网格
(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

(2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

 2     定义模型

(1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Steady,进行稳态计算,勾选Gravity,Z填入-9.81。

 3     设置湍流模型

在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,在Model中选择Laminar,单击OK按钮确认。

 4     设置材料

(1)双击A4栏Setup项,打开Fluent Launcher对话框,单击OK按钮进入FLUENT界面。

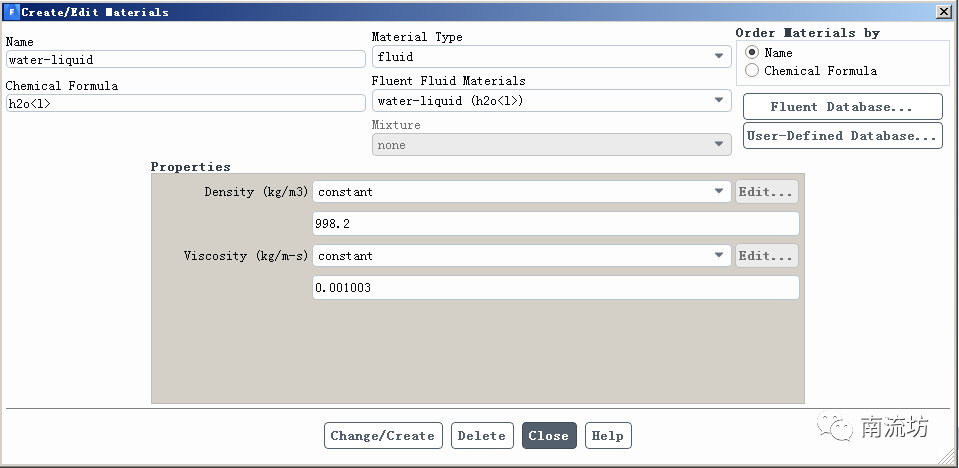

(2)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框,选择water-liquid,单击Copy按钮确认。

 5     设置计算域
(1)单击主菜单中Physics→Zones→Cell Zones按钮启动的计算域面板。

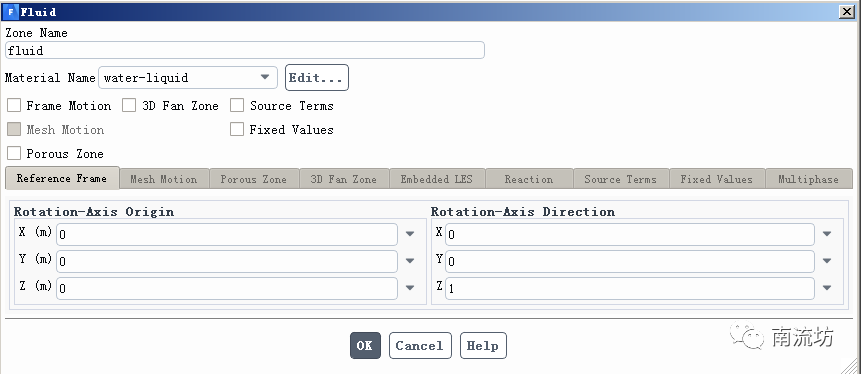

(2)双击fluid弹出计算域设置对话框。Material Name选择为water-liquid

 6     设置操作条件

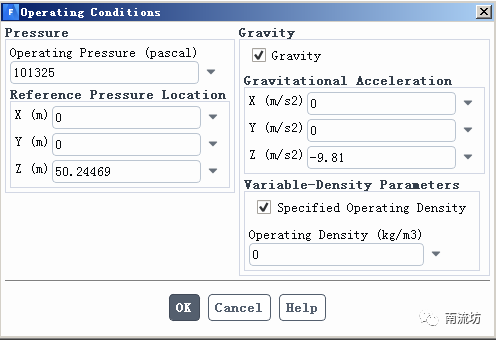

单击主菜单中Physics→Solver→Operating Conditions按钮启动的操作条件对话框。勾选Specified Operating Density,Operating Density输入0。

 7     求解设置
单击主菜单中Solution→SolutionMethods按钮,弹出Solution Methods求解方法设置面板。

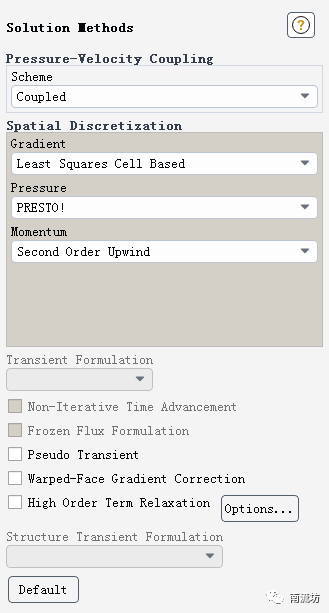

Pressure选择PRESTO!,取消勾选Pseudo Transient。

 8     初始条件
单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。

 9     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Number of Iterations中输入500,单击Calculate开始计算。

 10     结果后处理
(1)双击A6栏Results项,进入CFD-Post界面。

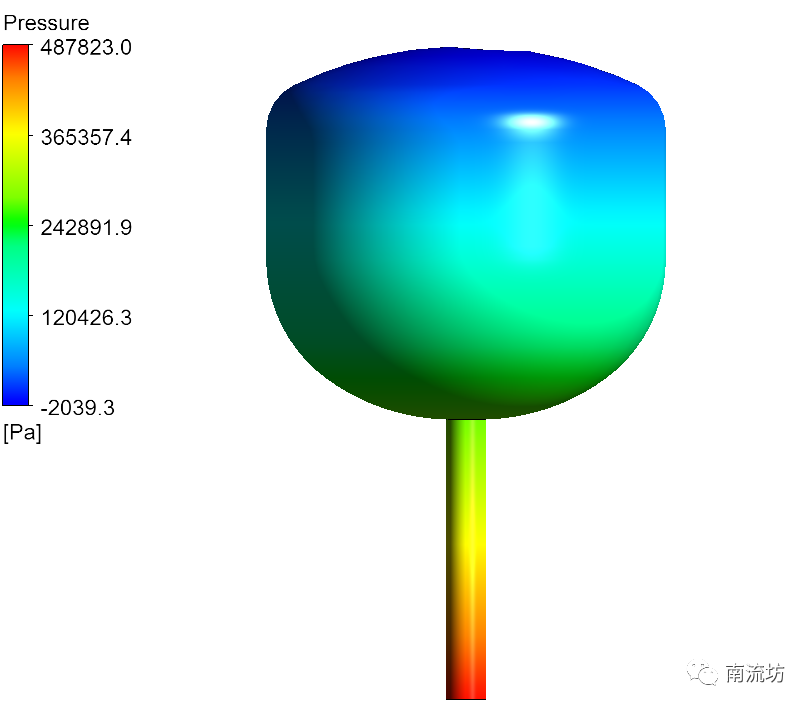

(2)显示云图。
