FLUENT卫生间通风模拟

内容纲要

本教程演示了卫生间通风的模拟过程。

 1     启动FLUENT并导入网格
(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

(2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

 2     定义模型

单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Transient,进行瞬态计算,勾选Gravity,在Z中填入-9.81m/s2

 3     设置湍流模型

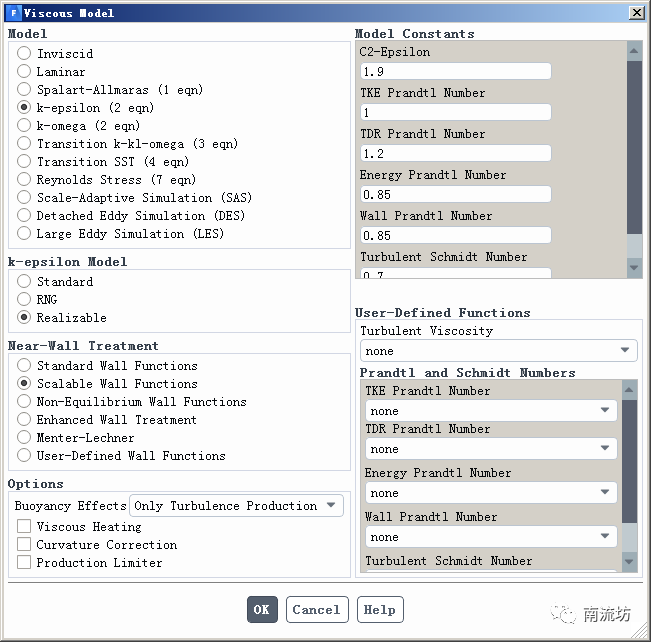

(1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,在Model中选择Realizable k-epsilon,单击OK按钮确认。

 4     设置多组分模型

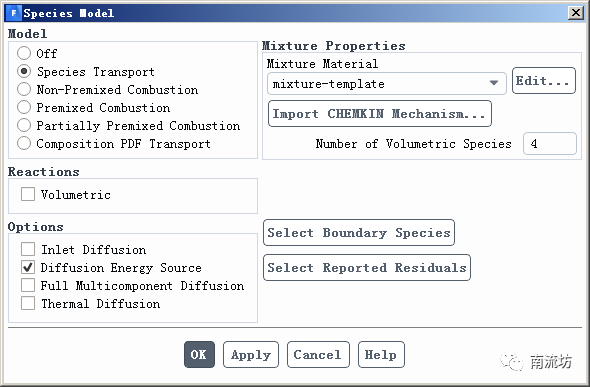

(1)在模型设定面板Models中双击Species按钮,弹出Species Model对话框,选择Species Transport。

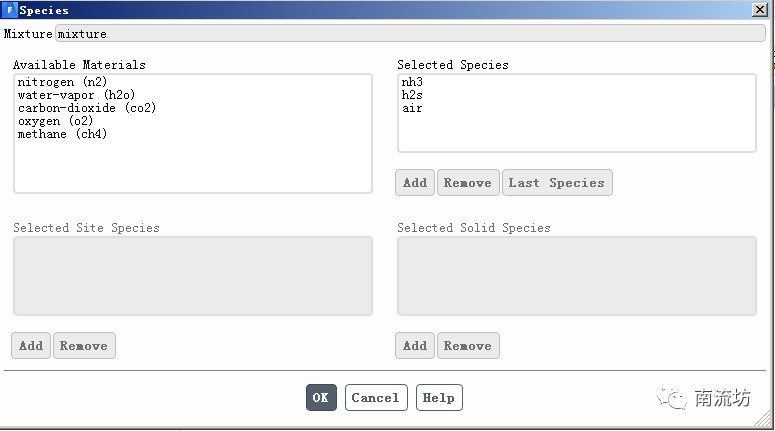

(2)在组分设置中选择nh3,h2s和air三种物质

 5     设置操作条件

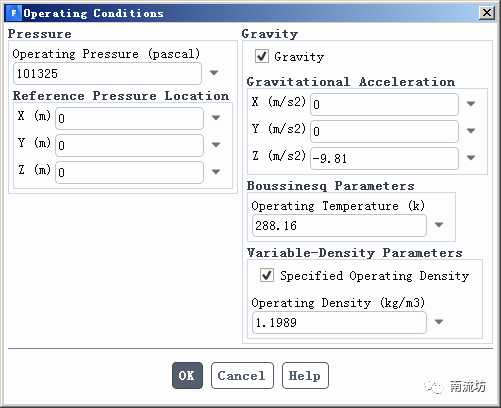

Operating Conditions对话框中,勾选Specified Operating Density

 6     设置边界条件

(1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

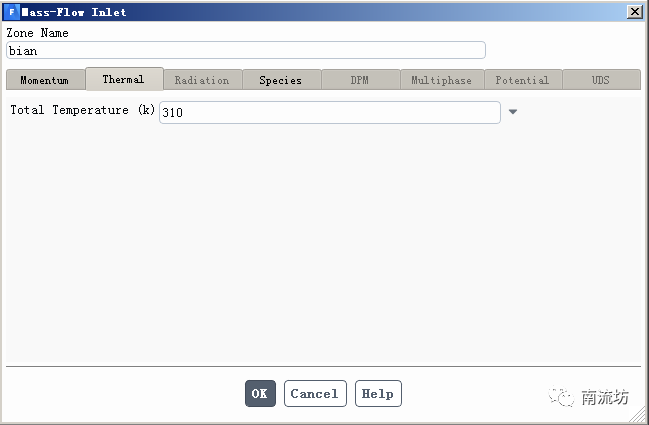

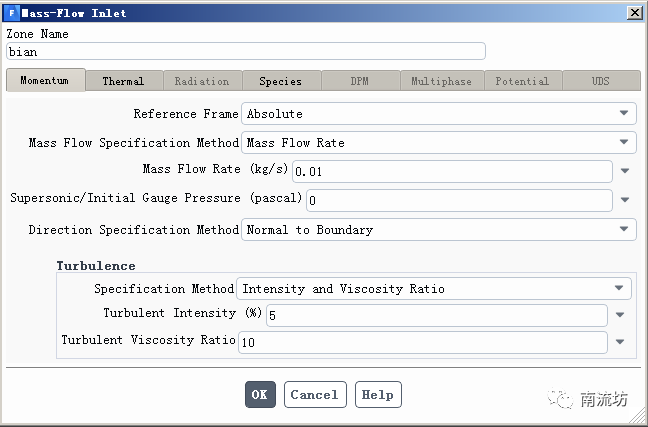

(2)在边界条件面板中,设置bian弹出边界条件设置对话框。Mass Flow Rate输入0.01。在Thermal选项卡中,Temperature输入310。

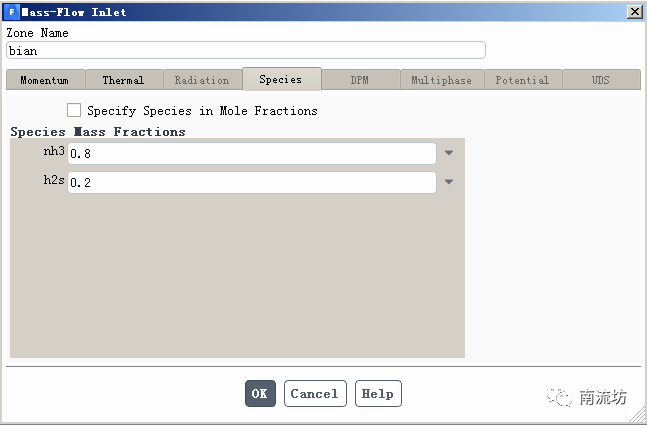

在Species选项卡中,nh3输入0.8,h2s输入0.2,单击OK按钮确认退出。

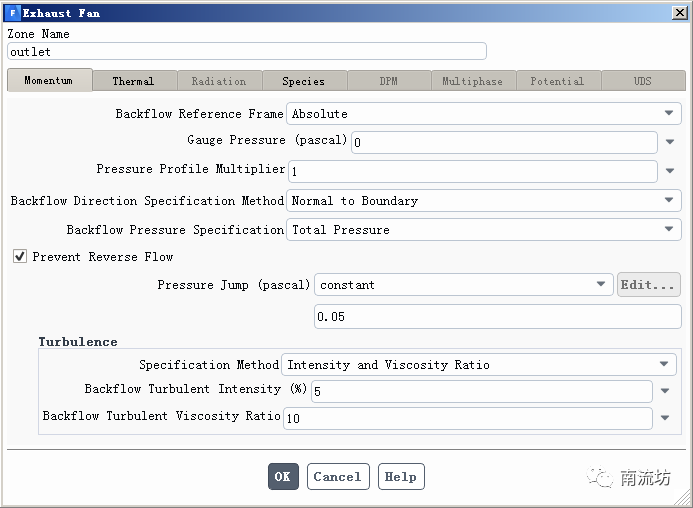

(3)在边界条件面板中,设置outlet,边界类型设置为exhaust-fan。Pressure Jump选择为constant,填入0.05,单击OK按钮确认退出。

 7     初始条件
单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Time Step Size填入0.01,Number of Iterations中输入1000,单击Calculate开始计算。

 9     结果后处理
(1)双击A6栏Results项,进入CFD-Post界面。

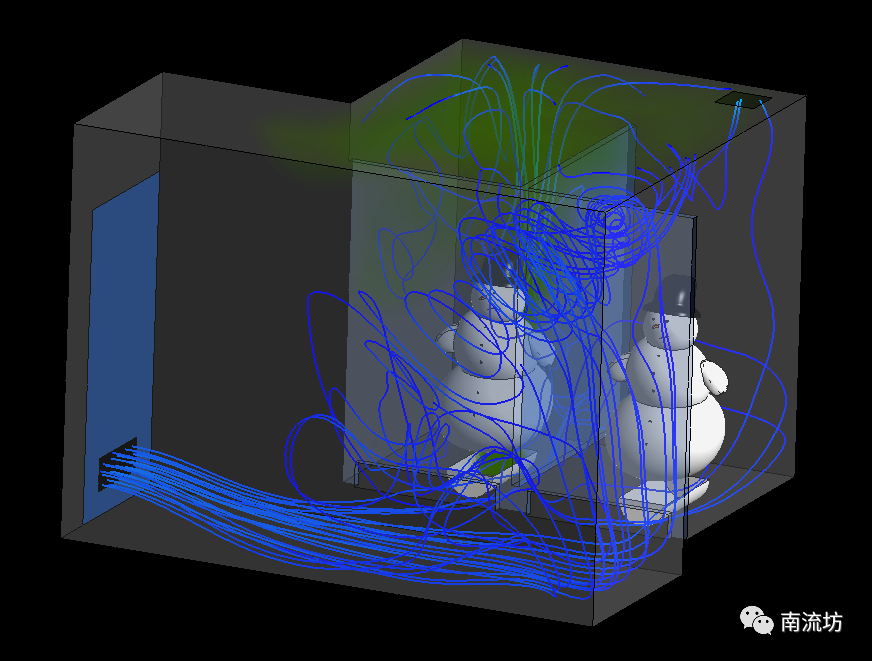

(2)显示浓度场动画。
